Страница 2 из 4 Изоляторы без указателя уровня масла

Размеры изоляторов 52 - 170 кВ

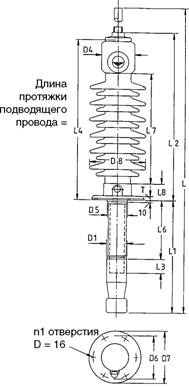

Конструкция верхней части изолятора

Рис. 4.3 Конструкция верхней части

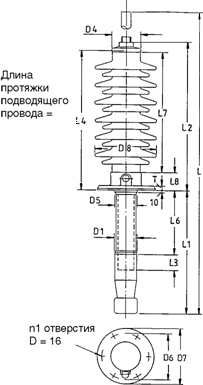

Конструкция проходного изолятора GOB

Рис. 4.1. Конструкция проходного изолятора GOB

Конструкция верхней части

Рис. 4.2. Конструкция верхней части

Рис. 4.4

1) Изоляторы могут иметь более длинный экран L9 + 50 мм, при этом размеры L, L1 и L5 также увеличиваются на 50 мм.

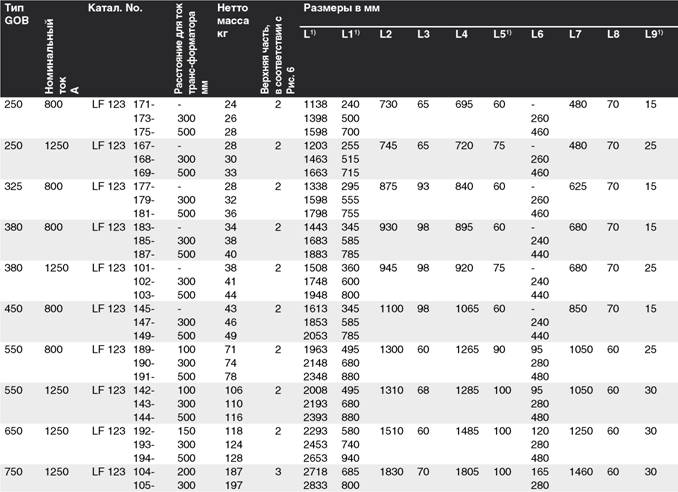

Тип ЭОВ	Ном- ина- льный ток А	Катал. N0.		Расст- ояние для ток транс-форм- атора мм	Нетто масса кг	Верхняя часть, в соотв- етствии с Рис. 6	Размеры в мм
							Размеры в мм
							и)	Ш1)	L2	L3	L4	L51)	L6	L7	L8	L91)
250	800	LF 123	013-	-	23	2	998	240	590	65	555	60	-	480	70	15
			015-	300	25	2	1258	500	590		555		260
			183-	500	27	3	1558	700	690		655		460
250	1250	LF 123	017-	-	26	2	1063	255	605	65	580	75	-	480	70	25
			019-	300	29	2	1323	515	605		580		260
			085-	500	31	3	1623	715	705		680		460
325	800	LF 123	025-	-	27	2	1198	295	735	93	700	60	-	625	70	15
			027-	300	31	2	1458	555	735		700		260
			089-	500	35	3	1758	755	835		800		460
380	800	LF 123	037-	-	33	2	1303	345	790	98	755	60	-	680	70	15
			039-	300	37	2	1543	585	790		755		240
			095-	500	39	3	1843	785	890		855		440
380	1250	LF 123	041-	-	37	2	1368	360	805	98	780	75	-	680	70	25
			043-	300	39	2	1608	600	805		780		240
			097-	500	43	3	1908	800	905		880		440
450	800	LF 123	049-	-	42	2	1473	345	960	98	925	60	-	850	70	15
			051-	300	45	2	1713	585	960		925		240
			053-	500	48	3	2013	785	1060		1025		440
550	800	LF 123	061-	100	70	2	1823	495	1160	60	1125	90	95	1050	60	25
			063-	300	73	3	2108	680	1260		1225		280
			107-	500	77	3	2308	880	1260		1225		480
550	1250	LF 123	065-	100	105	2	1868	495	1170	68	1145	100	95	1050	60	30
			067-	300	109	3	2153	680	1270		1245		280
			109-	500	115	3	2353	880	1270		1245		480
650	1250	LF 123	073-	150	116	2	2153	580	1370	60	1345	100	120	1250	60	30
			075-	300	122	3	2413	740	1470		1445		280
			113-	500	126	3	2613	940	1470		1445		480
750	1250	LF 123	077-	200	180	2	2468	685	1580	70	1555	100	165	1460	60	30
			078-	300	190	3	2683	800	1680		1655		280
			079-	500	200	3	2883	1000	1680		1655		480

Форма юбки изолятора

Юбка изоляторов имеет форму, предназначенную для работы в условиях повышенной влажности с чередующимися длинными и короткими тарелками. Для каждой пары тарелок соотношение между номинальной длиной пути утечки и осевой длиной составляет 3,43, а соотношение между защищенной и номинальной длиной пути утечки - 0,40.

В соответствие с МЭК 60815 коэффициент длины пути утечки C.F.

<3,2, а профильный коэффициент P.F.

>1,1.

По специальному запросу заказчика в отношении длины пути утечки могут использоваться изоляторы с другой формой юбки.

Рис. 4.5. Форма юбки изолятора GOB 52-170 кВ.

Размеры могут быть изменены без уведомления.

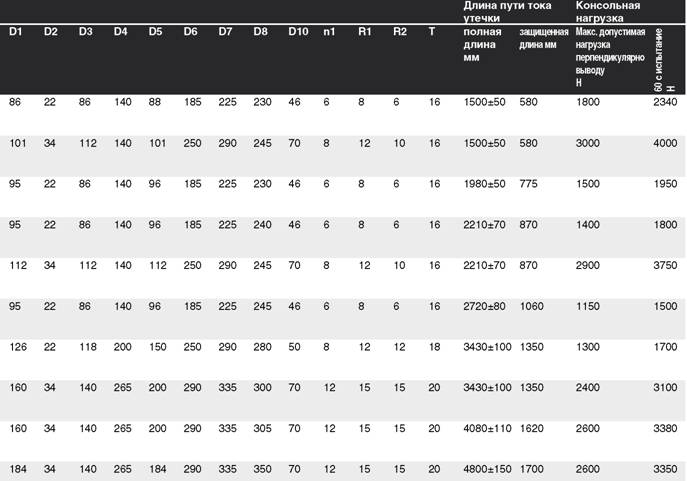

													Длина пути тока утечки		Консольная нагрузка
