Вакуумные выключатели серии Evolis на 6 - 20 кВ Schneider Electric

Evolis - вакуумные выключатели, приспособленные к Вашим потребностям

Evolis - серия высоковольтных вакуумных выключателей от 6 до 20 кВ, сочетающая в себе простой выбор и обширное предложение:

1. стационарная фронтальная или продольная версия;
2. выкатная фронтальная версия с выключателем и кассетой;
3. стационарная продольная версия, оснащенная интегрированной защитной цепью;
4. отдельно поставляемые аксессуары.

Выключатель имеет пружинно-моторный привод, который обеспечивает возможность включения без оперативного питания.

Когда в приводной механизм установлен мотор-редуктор, становится возможным дистанционное управление, и привод автоматически поддерживает возможность полного цикла АПВ. Различные версии выключателя легко сочетаются с оборудованием в ячейке. Руководство по монтажу уточняет требуемые операции.

Стационарная фронтальная или продольная версия выключателя

Это базовая версия выключателя. По желанию Заказчика она может быть дополнена аксессуарами для удовлетворения различных требований.

Для стационарной продольной версии силовые контактные выводы могут быть справа или слева, в зависимости от типа выключателя.

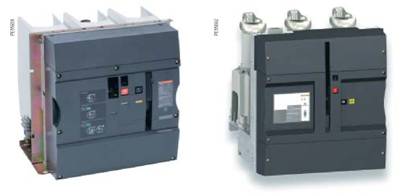

Evolis 6, 10 кВ: стационарная фронтальная версия Evolis 20 кВ: стационарная фронтальная версия

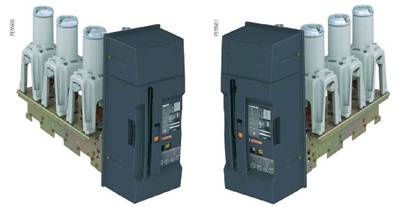

Evolis 20 кВ: стационарная продольная версия Evolis 20 кВ: стационарная продольная версия

Силовые цепи слева Силовые цепи справа

Выключатель Evolis предназначен для использования в сетях среднего напряжения, в новых или реконструируемых установках инфраструктуры, обрабатывающих отраслей и промышленности. Он обеспечивает защиту всех типов оборудования: кабелей, воздушных линий, двигателей, конденсаторов, трансформаторов, секций питающих шин.

Evolis: выкатная фронтальная версия выключателя

В этой версии выключатель оснащен переходными шинами, втычными контактами, тележкой и кассетой. Кассета и выключатель могут заказываться и поставляться отдельно.

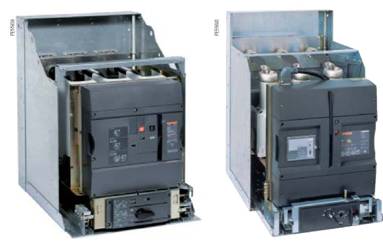

Evolis 6, 10 кВ: выкатная фронтальная версия Evolis 20 кВ: выкатная фронтальная версия

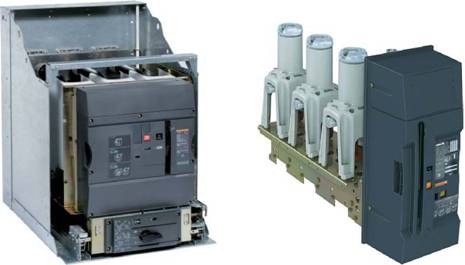

Evolis со встроенными датчиками тока - EVOset: стационарная продольная версия, оснащенная интегрированной защитной цепью

EVOset оснащен полностью автономной интегрированной релейной защитой (с блоком защиты типа VIP), работающей без вторичного источника питания с датчиками тока. Существуют 4 модели релейной защиты: VIP30, VIP35, VIP300P и VIP300LL. Устройства защиты VIP соединяются с датчиками тока. Выключатель поставляется с прошедшими испытания на заводе цепями защиты. Это упрощает установку выключателя в ячейку.

EVOset 20 кВ: стационарная продольная версия

Силовые цепи справа
