Электрические характеристики в соответствии с МЭК 62271-100, ГОСТ Р 52565-2006

Дополнительные характеристики в соответствии с МЭК 62271-100, ГОСТ Р 52565-2006

Состав

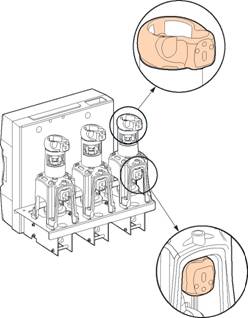

Базовая версия выключателя снабжена никелированными алюминиевыми контактами с высверленными отверстиями.

Присоединения

Присоединения легко производятся с внешней стороны выключателя при помощи вышеназванных контактов.

Конфигурации присоединений, которые подверглись типовым испытаниям, показаны в инструкции по монтажу.

Присоединения НН без разъема

Два варианта присоединения

Прямой, к блоку клемм НН

Провод низкого напряжения выключателя может быть присоединен прямо к блоку клемм НН привода через кабельный защитный канал. С помощью разъемов

1. Фиксированная часть (штыревого типа) устанавливается на выключатель и подключается к приводу.
2. Съемная часть разъема (гнездового типа) устанавливается в ячейке.

Две версии разъемов НН

21-контактная версия, которая позволяет производить присоединение:

1. катушки отключения YO1;
2. электрического механизма дистанционного управления (мотор-редуктора, катушки включения XF, реле защиты "от прыгания");
3. устройства мониторинга Pilot;
4. максимального количества дополнительных контактов: 3 НЗ, 3 НО, 1 перекидного контакта

Присоединения НН через разъем

Примечание: см. таблицу комбинаций катушек отключения на стр. Форма заказа.

42-контактная версия, которая позволяет производить присоединение:

1. катушки отключения (типа YO1 либо минимального напряжения YM);
2. второй катушки отключения (типа YO2, минимального напряжения YM либо реле прямого действия Mitop);
3. электрического механизма дистанционного управления (мотор-редуктора, катушки включения XF, реле защиты "от прыгания");
4. устройства мониторинга Pilot;
5. максимального количества дополнительных контактов: 5 НЗ, 6 НО, 1 перекидного контакта

Комплект проводов НН

Набор из 21 или 42 проводников длиной 2 м, оснащенных клеммами, которые адаптируются к разъемам НН и могут быть использованы для присоединения к отсеку НН ячейки.

Гибкий кабелепровод

Кабелепровод длиной 525 мм со штепсельным разъемом обеспечивает безопасность электропроводки, которая соединяет выключатель с отсеком НН ячейки.

Комплект блокировок

Для выключателя, предназначенного для выкатной версии, может быть применен комплект блокировок. Этот комплект позволяет наглядно видеть текущее положение (вкл./откл.) разъема НН. Путем добавления связи между индикаторами состояния разъема и положения (откл./вкл.) выключателя можно установить блокировку между разъемом и положением выключателя (согласно МЭК 62271-200.)

Детальное объяснение дано в инструкции по монтажу.

Состав

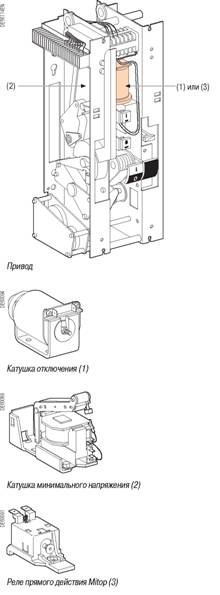

Отключение производится при помощи следующих устройств: ¦ катушки отключения (Y01); второй катушки отключения ^О2); катушки минимального напряжения (YM); реле прямого действия Mitop. Примечание: см. таблицу комбинаций катушек на следующей странице.

Катушки отключения YO1 и YO2

Подача напряжения на эти катушки приводит к немедленному отключению выключателя.

Катушка минимального напряжения YM

Эта катушка отключает выключатель, когда напряжение на его зажимах падает ниже 35% номинального значения, даже если это снижение медленное и постепенное. Она может отключить выключатель при напряжении от 35 до 70% номинального значения. Если на катушку расцепителя не подается напряжение, ручное или дистанционное включение выключателя невозможно. Включение выключателя становится возможным при напряжении на катушке расцепителя не менее 85% номинального значения.

Характеристики

удержании Пост. ток 10 Вт

Реле прямого действия Mitop

Это особая катушка отключения, характеризующаяся низким потреблением энергии. Работает совместно с Sepam 100LA ("REFLEX MODULE") или реле VIP.

Любые коммутации от Mitop мгновенно отображаются на перекидном контакте SDE (опция).

Функции

Дистанционное управление обеспечивает дистанционное отключение и включение выключателя. Состав

Дистанционное управление включает в себя:

1. мотор-редуктор;
2. катушку включения (YF) комбинированную с реле защиты от "прыгания";
3. счетчик коммутаций.

Мотор-редуктор

Мотор-редуктор осуществляет автоматический взвод пружины включения, как только выключатель включается. Это позволяет выключателю постоянно быть готовым к повторному включению после отключения. Рукоятка взвода используется только как резервное устройство взвода на случай исчезновения питания вторичных цепей. Контакт M3 показывает окончание операций взвода.

Катушка включения YF

Эта катушка позволяет дистанционно включать выключатель при взведенном приводе.

Мотор-редуктор (4)

Катушка включения снабжена устройством защиты от повторного включения, которая отдает приоритет команде на отключение в случае двойной команды от различных источников. Таким образом, выключатель защищен от неконтролируемого режима постоянного включения/отключения.

Таблица возможных сочетаний катушек

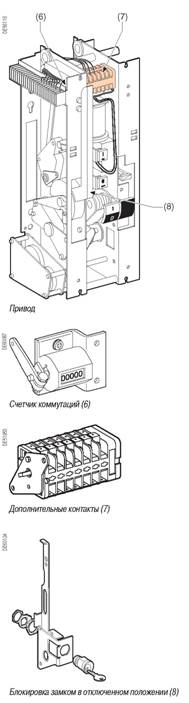

Счетчик коммутаций

Счетчик коммутаций виден на передней панели. Он отображает количество циклов включения/ отключения, выполненных выключателем.

Дополнительные контакты сигнализации положений "отключен/ включен"

Эти контакты показывают состояние выключателя (отключен/включен). Количество доступных контактов зависит от выбранных опций для приводного механизма.

В базовой конфигурации механизм управления выключателем включает в себя:

1. 5 НЗ контактов;
2. 6 НО контактов;
3. 1 перекидной контакт.

Процедура использования дополнительных контактов приведена в таблице:

Чтобы узнать итоговое количество доступных контактов, необходимо из общего количества контактов (5 НЗ + 5 НО + 1 О/З) вычесть количество контактов, приведенных в таблице выше.

Пример: выключатель с дистанционным управлением и катушкой отключения располагает следующим количеством доступных контактов: 4 НЗ + 4 НО + 1 перекидной.

С катушкой минимального напряжения вместо катушки отключения, он будет располагать контактами:

4 НЗ + 5 НО + 1 перекидной.

Для 21-контактного разъема НН (для выкатных исполнений) максимальное количества контактов составляет:

1. 3 НЗ;
2. 3 НО;
3. 1 перекидной.

(вместо 5 НЗ, 6 НО, 10/З для 42-контактного разъема).

Блокировка выключателя в отключенном состоянии

Механизм с замком позволяет заблокировать выключатель в отключенном состоянии. Блокировка удерживает кнопку отключения в нажатом состоянии. Запирание производится замками Profalux или Ronis.

Замки не входят в комплект поставки, но могут быть заказаны в качестве опции.

Описание функций

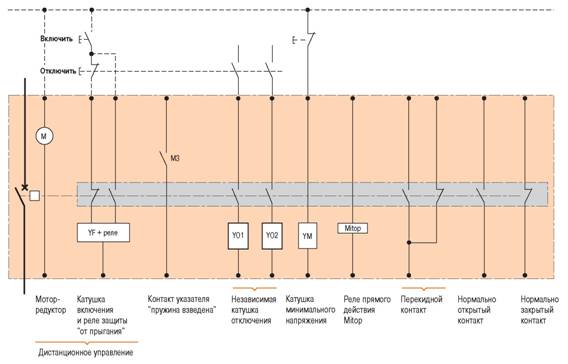

Пружинно-моторный привод Электрическая схема

Принципиальная схема

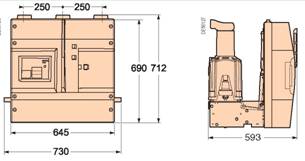

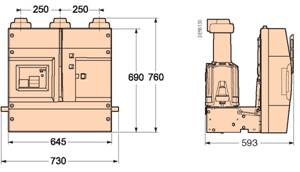

Межфазное расстояние 250 мм

Примечание

Подробные указания по установке приведены в инструкции по монтажу. За информацией обращайтесь в Schneider Electric.

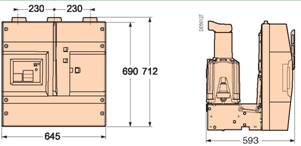

Evolis 20 кВ, стационарная фронтальная версия

Следующее оборудование может быть установлено и демонтировано только персоналом, прошедшим обучение в Schneider Electric:

1. устройство мониторинга Pilot;
2. механизм дистанционного управления (включает в себя мотор-редуктор, катушку включения, реле защиты "от прыгания", счетчик коммутаций);
3. реле прямого действия Mitop;
4. лицевая панель выключателя.
