Электрические характеристики согласно МЭК 62271-100, ГОСТ Р 52565-2006

Uном. 6 кВ Iном. откл. Iном.

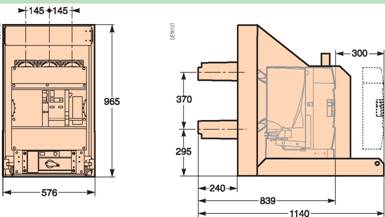

Межфазное расстояние (мм)			145	185	240
Испытательное напряжение:	25 кА	630 A	¦
1 мин промышленной частоты - 20 кВ грозового импульса - 60 кВ		1250 A	¦	¦
		2500 A			¦
	31,5 кА	630 A		¦
		1250 A		¦
		2500 A			¦
	40 кА	630 A			¦
		1250 A			¦
		2500 A			¦
Uном. 10 кВ	Iном. откл.	Iном.

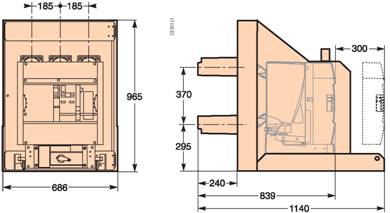

Межфазное расстояние (мм)			145	185	240
Испытательное напряжение:	25 кА	630 A	¦	¦
1 мин промышленной частоты - 28 кВ грозового импульса - 75 кВ		1250 A	¦	¦
		2500 A			¦
	31,5 кА	630 A		¦
		1250 A		¦
		2500 A			¦
	40 кА	630 A			¦
		1250 A			¦
		2500 A			¦
Uном. 17,5 кВ	Iном. откл.	Iном.

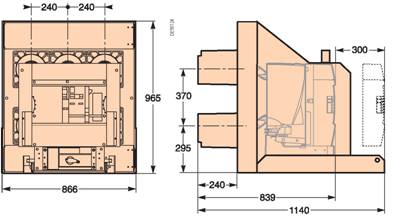

Межфазное расстояние (мм)			145	185	240
Испытательное напряжение:	25 кА	630 A		¦
1 мин промышленной частоты - 38 кВ грозового импульса - 95 кВ		1250 A		¦
		2500 A			¦
	31,5 кА	630 A		¦
		1250 A		¦
		2500 A			¦
	40 кА	630 A			¦
		1250 A			¦

2500 A ¦

Дополнительные характеристики согласно МЭК 62271-100, ГОСТ Р 52565-2006

Номинальные величины

Напряжение	Uном.	кВ (действ.)	7,2-12-17,5
Уровень изоляции - прочность при испытании промышленной частотой	Ud	кВ (действ.)	20-28-38
Грозовыми импульсами (1,2/50мс)	Up	кВ	60-75-95
Частота	fr	Гц	50-60
Ток термической стойкости(действ.)	Ik/tk	кА	Ыом. откл./3 с
Ток электродинамической стойкости(ударн.)	Ip	кА (мгн.)	Ыом. откл. (50 Гц) Ыом. откл. (60 Гц)
Ном. ток включения		кА (мгн.)	Iном. откл.(50 Гц) Iном. откл. (60 Гц)
Другие характеристики
Номинальные циклы АПВ			O-0,3 с-ВА15 с-В/O O-0,3 с-В^-3 мин-В/O O-3 мин-В^-3 мин-В/O
Собственное время отключения			< 50 мс
Полное время отключения			< 60 мс
Собственное время включения			< 65 мс
Механический ресурс	Класс		M2
	Кол-во операций		10 000
Электрическая прочность	Класс		E2
Коммутационный ресурс,	25 кА		100
кол-во циклов ВО	31,5 кА		50
	40 кА		30
Возможность отключения емкостных токов	Класс		C1
Условия эксплуатации			От -25 до +40 °C
Влажность: средняя относительная влажность	24 часа		< 95%
	1 месяц		< 90%

Вкатывание

Состав оборудования

Функция вкатывания обеспечивается: тележкой для вкатывания, на которой располагается выключатель (подвижная часть); кассетой с проходными изоляторами (неподвижная часть); низковольтным разъемом.

Рабочий цикл

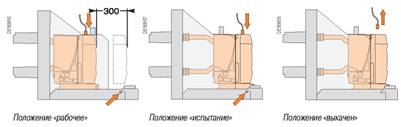

Выключатель может находится в трех положениях:

«рабочее»: выключатель вкачен и заблокирован в этом положении, низковольтный разъем подключен;

«испытание»: выключатель выкачен и заблокирован в этом положении, низковольтный разъем подключен;

«выкачен»: выключатель может быть разблокирован и извлечен из ячейки. Три положения при работе вручную

Примечание: стрелки указывают положения блокировки для выключателя и низковольтного разъема.

Функции

Приводная система снабжена червячным механизмом для более удобного вкатывания и выкатывания. Вкатывание возможно только при закрытой двери. Блокировка не дает возможности вставить рукоятку до тех пор, пока не будет установлена позиция «вкачен/выкачен».

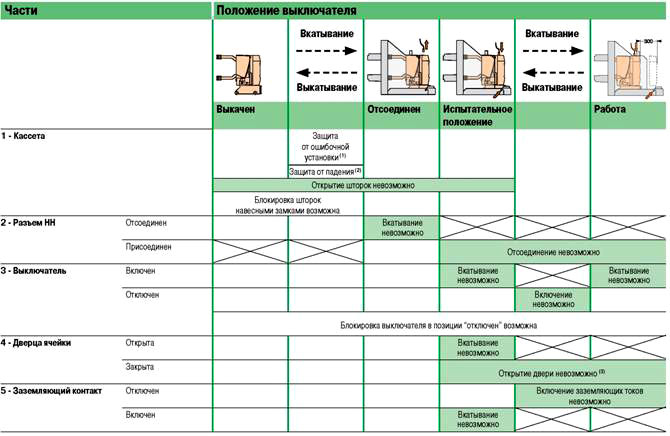

Взаимная блокировка выключателя и тележки выполняет функцию безопасности: вкатывание и выкатывание возможно только при отключенном выключателе.

Предусмотрена взаимная блокировка между низковольтным разъемом и выключателем. Вкатывание возможно только при подсоединенном разъеме. Кассета имеет все необходимые отверстия для корректной установки заземлителя и его привода. Это делает удобными операцию заземления и взаимоблокировку между выключателем и заземлителем. Заземление происходит автоматически при вкатывании тележки. Защитные шторки, расположенные на кассете, предотвращают доступ к контактным пальцам проходных изоляторов, когда выключатель извлечен (степень защиты: IP2X). При проведении техобслуживания можно:

1. заблокировать шторки навесными замками в закрытом положении;
2. разблокировать шторки, чтобы получить доступ к контактным пальцам проходных изоляторов. Для защиты от возможной путаницы между выкатными элементами ячеек с разными характеристиками предусмотрена система болтовой кодировки выкатных элементов и кассет ячеек, предотвращающая возможность вкатывания в ячейку выкатного элемента с номинальными характеристиками, не соответствующими данной ячейке.

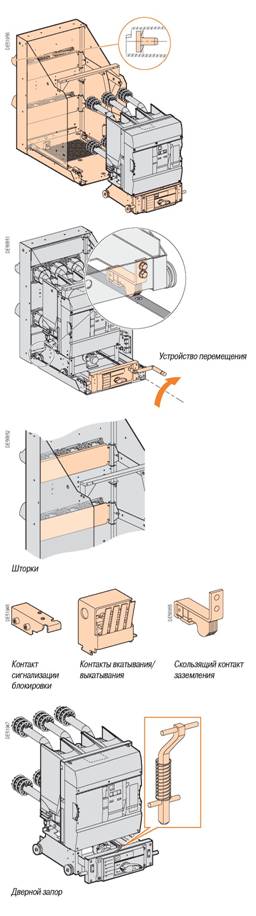

   Аксессуары

   Комплект дополнительных контактов:

1. блок из четырех контактов сигнализации положения «вкачен/выкачен»;
2. контакт сигнализации блокировки в положении «испытание».

Червячный механизм перемещения для упрощения вкатывания и выкатывания. Он позволяет работать при закрытой двери. Блокировочное устройство препятствует установке рукоятки, если переключатель на передней панели тележки установлен в положение «вкачен». Дополнительное заземляющее устройство (медный скользящий контакт). Встроенные замки типа Ronis или Profalux, обеспечивающие запирание выключателя в положении «выкачен», для безопасности техобслуживания на нижерасположенных участках цепи. Система блокировок выключателя связана с заземлителем.

Блокировка двери отсека выключателя, не позволяющая вкатывание/выкатывание выключателя при открытой дверце отсека.

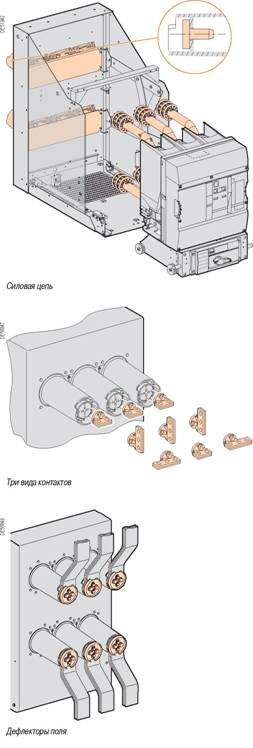

Состав

Силовая цепь содержит:

1. втычные контакты выключателя и ответные части проходных изоляторов;
2. контактные пальцы, которые находятся внутри проходных изоляторов и защищаются металлическими шторками.

Этот узел испытан и гарантирует необходимую диэлектрическую прочность, допустимый сквозной

ток короткого замыкания и ток термической стойкости.

Все эти характеристики проверены и соответствуют стандартам.

Присоединение

Присоединение легко производится снаружи кассеты:

1. к медным контактным площадкам проходных изоляторов;
2. при помощи набора контактных площадок, которые применяют для самого выключателя. Примечание:

Значения диэлектрической прочности, выбранные в таблицах, не распространяются на контактные площадки. Необходимо проверить всю правильность подсоединения шин и установку контактных площадок.

Для выключателей с номинальным напряжением 17,5 кВ и межфазным расстоянием 185 мм дефлекторы повышают диэлектрическую прочность с 75 до 95 кВ.

18-контактный низковольтный разъем

Основные функции

В выключателях используются низковольтные разъемы, включающие в себя:

фиксированную часть (штыревого типа), которая устанавливается на выключателе и подключается к приводу; подвижную часть (гнездового типа), которая устанавливается в ячейки.

Две версии разъема НН

18-контактная версия, которая позволяет производить присоединение:

42-контактный низковольтный разъем

катушки отключения MX1;

электрического механизма дистанционного управления (мотор-редуктора, катушки включения XF, реле защиты «от прыгания»); контакта готовности к включению PF;

максимального количества вторичных контактов: 3 НЗ, 3 НО, 2 перекидных контактов.

42-контактная версия, которая позволяет производить подключение:

катушки отключения MX1;

второй катушки отключения MX2 или катушки минимального напряжения MN; реле прямого действия Mitop; контакта индикатора повреждения SDE; контакта с дистанционным возвратом SDE;

электрического механизма дистанционного управления (мотор-редуктора, катушки включения XF); контакта готовности к включению PF;

максимального количества вторичных контактов: 4 НЗ, 5 НО, 2 перекидных контактов. Функция блокировки

В соответствии со стандартом МЭК 62271-200 блокировка предотвращает: вкатывание выключателя, если разъем НН не включен; размыкание разъема НН, если выключатель вкачен.

Комплект проводов НН

Набор из 21 или 42 проводников длиной 2 м, оснащенных клеммами, которые адаптируются к разъемам НН и могут быть использованы для присоединения к отсеку НН ячейки.

Гибкий кабелепровод

Кабелепровод длиной 525 мм со штепсельным разъмом обеспечивает безопасность электропроводки, которая соединяет выключатель с отсеком НН ячейки.

Состав

Отключение выключателя производится при помощи следующих устройств:

1. катушки отключения (MX1);
2. второй катушки отключения (MX2);
3. катушки минимального напряжения мгновенного действия (MN);
4. катушки минимального напряжения с выдержкой времени (MNR: MN + реле выдержки времени). Действие устройства выдержки времени может быть прекращено при аварийном нажатии кнопки "стоп", чтобы разъединить цепь;
5. реле прямого действия Mitop.

Примечание: см. таблицу на следующей странице.

Катушка отключения MX1 и MX2

Включение этой катушки ведет к мгновенному отключению цепи.

Характеристики

Питание См. таблицу заказов

Порог срабатывания	0,7 - 1,1 Uном.
Потребление(ВА или Вт)	При срабатывании	200(в течение 200мс)
	При удержании	4,5

Катушка отключения (MX1 и MX2)

При постоянном питании MX блокирует выключатель в положении «отключен».

Катушка минимального напряжения мгновенного действия MN

Эта катушка отключает выключатель, когда электроснабжение уменьшается до значения менее 35% от номинального напряжения, даже если понижение напряжения происходит медленно и постепенно.

Она может отключать выключатель при напряжении от 35 до 75% от номинального. Если катушка расцепителя не снабжается энергией, ручное или электрическое включение невозможно. Включение выключателя возможно, когда электроснабжение катушки составляет 85% от номинального напряжения.

Катушка минимального напряжения (MN)

Характеристики
Питание	См.таблицу заказов
Порог срабатывания	Отключение 0,35 - 0,7 Uном.
	Включение 0,85 Uном.
Потребление (ВА или Вт)	При срабатывании 200(в течение 200 мс)
	При удержании 4,5

Устройство выдержки времени катушки минимального напряжения (MN)

Реле времени для MN

Реле прямого действия Mitop

Для исключения ложных отключений выключателя в случае кратковременного спада напряжения используют MN с выдержкой времени.

Эта функция реализуется добавлением внешнего регулируемого реле времени в цепь расцепителя минимального напряжения.

Это устройство располагается вне выключателя и может быть остановлено аварийным нажатием кнопки "стоп" во избежание мгновенного отключения выключателя.

Характеристики
Питание	См.таблицу заказов
Порог срабатывания	Отключение 0,35 - 0,7 Uном.
	Включение 0,85 Uном.
Потребление (ВА или Вт)	При срабатывании 200(в течение 200 мс)
	При удержании 4,5

Выдержка времени 0,5 с - 0,9 с - 1,5 с - 3 с

Реле прямого действия Mitop

Это особая катушка отключения, характеризующаяся низким потреблением энергии. Работает совместно с Sepam 100LA ("REFLEX MODULE") или реле VIP.

Характеристики
Питание	Прямой ток
Порог срабатывания	0,6 A < I < 3 A

Любое отключение Mitop сигнализируется переключающими контактами сигнализации аварийного отключения SDE.

В состав Mitop входит катушка, обеспечивающая дистанционный взвод контактов SDE. Примечание:

При использовании Mitop необходимо настроить реле защиты так, чтобы обеспечить время срабатывания

выключателя 45-50 мс.

Таблица комбинаций катушек отключения

Катушка отключения MX1	1	1	1	1	1	1
Катушка отключения MX2		1			1
Катушка минимального			1			1
напряжения MN
Реле Mitop				1	1	1

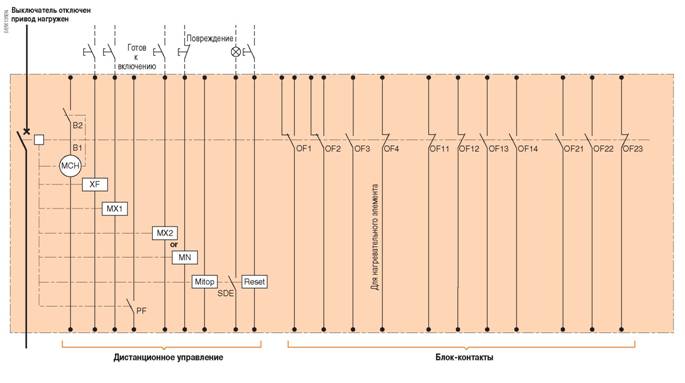

Выключатель с дистанционным управлением

Описание функций

Дистанционное управление

Выполняемые операции

Дистанционное управление обеспечивает дистанционное отключение и включение выключателя.

Задача на отключение всегда является приоритетной к задаче включения. В случае повторяющихся команд на отключение и включение механизм дистанционного управления выполняет в стандартном варианте функцию защиты от многократного включения, блокируя аппарат в отключенном положении.

В случае блокировки задач включения и отключения механизм приводит в действие функцию "от прыгания", блокируя выключатель в позиции "отключен".

Функция реле блокировки "от прыгания" при отключении от защиты или намеренного открытия вручную или электрически задание на включение должно быть прервано, а затем снова активизирована возможность включения выключателя.

Состав устройств

Дистанционное управление включает в себя:

1. мотор-редуктор (MCH), оснащенный пружинным концевым выключателем;
2. катушку включения (XF);
3. катушку отключения (MX).

Мотор-редуктор (MCH)

Мотор-редуктор MCH

Мотор-редуктор осуществляет автоматический взвод пружин включения с момента включения выключателя. Это позволяет мгновенно включать устройство после выключения. Рычаг взвода служит только в качестве аварийного управления в случае исчезновения напряжения в цепи управления.

Мотор-редуктор в стандартном исполнении оснащается концевым контактом, который сигнализирует о взведенном положении механизма («пружины взведены»)

Характеристики
Питание	См. таблицу заказов
Порог срабатывания	0,85 - 1,1 Шом.
Потребление(ВА или Вт)	180
Перегрузка двигателя	2 - 3 Ыом. в течение 0,1 с
Время взвода	У 6 с
Частота коммутаций	У 3 цикла в минуту
Контакт СН	10 A/240 В

Катушка включения XF

Катушка включения (XF)

Эта катушка позволяет осуществлять дистанционное включение выключателя при взведенном приводе. Он может снабжаться энергией постоянно или импульсно.

Характеристики XF
Питание	См. таблицу заказов
Порог срабатывания	XF 0,85 - 1,1 Uном.
Потребление(ВА или Вт)	При срабатывании 200 (в течение 200 мс)
	При удержании 4,5

Блок-контакты сигнализации положений «отключен/включен»

Эти контакты показывают позиции выключателя "включен" или "отключен".

Переключающие контакты поворотного типа с приводом непосредственно от механизма выключателя. Сигнальные контакты предлагаются:

Контакты поворотного типа (откл./вкл.)

1. в стандартном исполнении для применения в составе релейной защиты;
2. в слаботочном исполнении для управления контроллерами или электронными цепями.

Контакт готовности к включению (PF)

Характеристики
Поставляются в стандартном исполнении	4
Максимальное количество	11
Токтоключения(А) Стандарт	Мин. нагрузка: 100 мА/24 В
Cosф:0,3 В, пер.ток 240/380	10/6*
AC12/DC12 480	10/6*
690	6
В, пост. ток 24/48	10/6*
125	10/6*
250	3
Слаботочное исполнение	Мин. нагрузка: 2 мА/15 В пост. тока
В,пер.ток 24/48	6
240	6
380	3
В, пост. ток 24/48	6
125	6
250	3
* Стандартные контакты: 10 А; контакты на заказ: 6 A (снижение температурных характеристик).
Контакт готовности к включению PF
Положение выключателя «готовность к включению» сигнализируется механическим указателем с
переключающим контактом PF
Эта информация одновременно показывает, что
выключатель отключен;
пружина включения взведена;
отсутствует постоянная команда на включение;
отсутствует постоянная команда на отключение по причине:
? управления защитным отключением (вторая катушка отключения MX или катушка минимального
напряжения MN);
? блокировки аппарата ключом в отключенном положении.
Характеристики
Поставляются в стандартном исполнении	0
Максимальное количество 1
Ток отключения (А) Стандарт	Мин. нагрузка: 100 мА/24 В
Cosф:0,3 В, пер.ток 240/380	5
AC12/DC12 480	5
690	3
В, пост. ток 24/48	3
125	0,3
250	0,15
Слаботочное исполнение	Мин. нагрузка: 2 мА/15 В пост. ток
В,пер.ток 24/48	3
240	3
380	3
В, пост. ток 24/48	3
125	0,3
250	0,15

Счетчик коммутаций (CDM)

Счетчик циклов коммутаций CDM

Показания счетчика циклов отображаются на передней панели выключателя. Он показывает суммарное количество циклов В/О аппарата.

Блокировка - взаимоблокировка

Эта версия совместима с блоками Sepam серий 20, 40, 80.

Блокировка выключателя в позиции "отключен" Кнопка отключения Кнопка включения

Указатель состояния пружин привода

Блокировка доступа к кнопкам Индикатор положения главных контактов Счетчик циклов коммутаций

Блокировка доступа к кнопкам

Доступ к кнопкам отключения и включения аппарата перекрывается прозрачными крышечками. Данные устройства позволяют заблокировать, независимо друг от друга, кнопку отключения или кнопку включения.

Устройства часто связываются с мотор-редуктором (MCH). Блокировка осуществляется на выбор:

Блокировка доступа к кнопкам замком

1. 2 винтами;
2. 3 навесными замками (не входят в комплект поставки);

Блокировка доступа к кнопкам пломбировкой

1. пломбировкой.

Блокировка доступа к кнопкам навесным замком

Блокировка выключателя навесным замком в положении "отключен"

Блокировка выключателя в положении «отключен»

Выключатель блокируется в положении «отключен» путем блокировки кнопки отключения в нажатом положении:

1. 1-3 навесными замками (не входят в комплект поставки);
2. 1 или 2 встроенными замками (не входят в комплект поставки).

Встроенные замки с невыпадающим ключом, освобождающимся после запирания, типа Profalux или Ronis (правый поворот), предлагаются на заказ:

1. 1 одинарный замок;

Блокировка выключателя встроенным замком в положении "отключен"

1. 1 одинарный замок, установленный на выключателе, + 1 аналогичный замок, поставляемый отдельно для обеспечения взаимной блокировки с другим аппаратом;
2. 2 разных замка для двойной блокировки. Встроенные замки Profalux и Ronis взаимозаменяемы.

Взаимная блокировка дверцы шкафа и выключателя

Данное устройство позволяет перемещать выключатель внутри отсека только при закрытой дверце шкафа.

Схема подключения (принципиальная)

MCH: мотор-редуктор

XF: катушка включения

MX1: катушка отключения

MX2: катушка отключения

или MN: катушка минимального напряжения

Mitop: реле прямого действия

SDE: контакт индикатора повреждения

RESET: дистанционный возврат контакта SDE

PF: контакт готовности к включению

Описание функций

Функции безопасности

Эта таблица описывает доступные функции безопасности в выкатной версии выключателя Evolis 6, 10 кВ.

Как пользоваться таблицей

	Невозможное положение

Каждая клетка таблицы описывает положения выключателя и примыкающих устройств:

1. Защитный механизм гарантирует соответствие характеристик выключателя характеристикам ячейки.
2. Устройство защищает выключатель от падения при извлечении из кассеты. Устройство может быть разблокировано вручную либо при установке извлекающего устройства в исходное положение.
3. Устройство взаимной блокировки, расположенное на двери ячейки. Если необходимость блокировки отсутствует, то устройство на выключателе должно быть дезактивировано.

Описание функций

Выкатные устройства

Выкатная перемычка

Выкатная перемычка

Позволяет соединить мостом в ячейке часть силовой цепи со стороны источника питания со сборными шинами.

Содержит устройство блокировки в положении «рабочее».

Электрические характеристики

Номинальное напряжение, Uном.	Ur	кВ	6 - 17,5 В
Межфазное расстояние		мм	145	185	240
Номинальный ток, Iном.	Ir	A	1250	1250	2500
Ток термической стойкости	Ik/tk	кА/с	25/3 с	31,5/3 с	40/3 с
Ток электродинамической стойкости	Ip	кА (мгн.)	2,5 Ik (50 Гц) и 2,6 Ik (60 Гц)

Выкатное устройство заземления сборных шин

Это устройство безопасности применяется вместо выкатного выключателя для заземления сборных шин. Устройство можно заблокировать навесным замком в положении «вкачен».

Электрические характеристики

Выкатное заземление сборных шин

Номинальное напряжение, Uном.	Ur	кВ (действ.)	10 17,5 17,5
Междуфазное расстояние		мм	145 185 240
Ток термической стойкости	Ik/tk	кА/с	25/3 с 31,5/3 с 40/3 с
Ток электродинамической стойкости	Ip	кА (мгн.)	2,5 Ik (50 Гц) и 2,6 Ik (60 Гц)

Размеры

Устройство:

Межфазное расстояние 145 мм

Uном.	Iном. откл.	Iном.	Масса
6 кВ	25 кА	630 A	165 кг
		1250 A
10 кВ	25 кА	630 A
		1250 A

Межфазное расстояние 185 мм

Uном.	Iном. откл.	Iном.	Масса
6 кВ	25 кА	630 A	174 кг
		1250 A
	31,5 кА	630 A
		1250 A
10 кВ	25 кА	630 A
		1250 A
	31,5 кА	630 A
		1250 A
17,5 кВ	25 кА	630 A
		1250 A
	31,5 кА	630 A
		1250 A

Межфазное расстояние 240 мм

Uном.	Iном. откл.	Iном.	Масса
6 кВ	25 кА	2500 A	272 кг
	31,5 кА	2500 A
	40 кА	630 A
		1250 A
		2500 A
10 кВ	25 кА	2500 A
	31,5 кА	2500 A
	40 кА	630 A
		1250 A
		2500 A
17,5 кВ	25 кА	2500 A
	31,5 кА	2500 A
	40 кА	630 A
		1250 A
		2500 A

Примечание

Подробные указания по установке приведены в инструкции по монтажу. За информацией обращайтесь в Schneider Electric.

Обслуживание

Следующее оборудование может быть установлено и демонтировано только персоналом, прошедшим обучение в Schneider Electric:

механизм дистанционного управления (включает в себя мотор-редуктор, катушку включения, счетчик коммутаций); реле прямого действия Mitop; передняя крышка выключателя;

взаимная блокировка выключателя в позиции "выкачен" и разъема НН.

"
