выключатель Evolis 20 кВ, выкатная фронтальная верси

Электрические характеристики в соответствии с МЭК 62271-100, ГОСТ Р 52565-2006

Uном. 20 кВ Iном. откл. Iном.

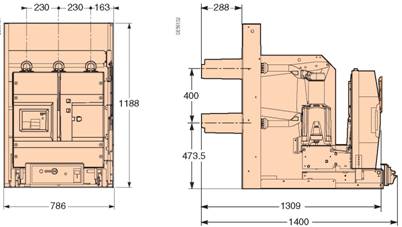

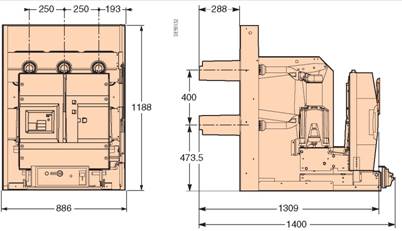

Междуфазное расстояние (мм) 230250
Испытательное напряжение: 16 кА630 A¦
  • 1 мин промышленной частоты - 65 кВ
  • грозового импульса - 125 кВ
  • 1250 A¦
    2000 A ¦
    2500 A ¦
    25 кА630 A¦
    1250 A¦
    2000 A ¦
    2500 A ¦
    31,5 кА630 A ¦
    1250 A ¦
    2000 A ¦
    2500 A ¦

    Дополнительные характеристики в соответствии с МЭК 62271-100, ГОСТ Р 52565-2006

    Номинальные значения
    НапряжениеUном.кВ20
    Испытательное напряжение:

    1. 1 мин промышленной частоты
    2. грозового импульса
    UdкВ65
    UpкВ125
    ЧастотаfrГц50-60
    Ток термической стойкостиIk/tkкА/сIном. откл./3 с
    Ток электродинамической стойкостиIpкА
  • Iном. откл. (50 Гц)
  • Iном. откл. (60 Гц)
  • Номинальный ток включения кА
  • Iном. откл. (50 Гц)
  • Iном. откл. (60 Гц)
  • Другие характеристики
    Номинальные циклы АПВ О-0,3 с-В/О-15 с-В/О О-0,3 с-В/О-3 мин-В/О О-3 мин-В/О-3 мин-В/О
    Собственное время отключения < 50 мс
    Полное время отключения < 65 мс
    Собственное время включения < 70 мс
    Механическая прочностьКласс M2
    Механический ресурсКол-во циклов В/О10 000
    Электрическая прочностьКласс E2
    Коммутационный ресурс, кол-во циклов В/О16 кА 100
    25 кА 100
    31,5 кА 100
    Возможность отключения емкостных токовКласс С1-С2 (в некоторых случаях)
    Условия эксплуатации От -25 до +40°C
    Влажность: средняя относительная влажность24 часа < 95%
    1 месяц < 90%

    блокировка дверцы выключателя

    Состав

    Вкатывание осуществляется с помощью следующих средств:

    1. выкатной тележки, поддерживающей выключатель (подвижная часть);
    2. рамы с проходными изоляторами (неподвижная часть);
    3. разъема НН.

    Рабочий цикл

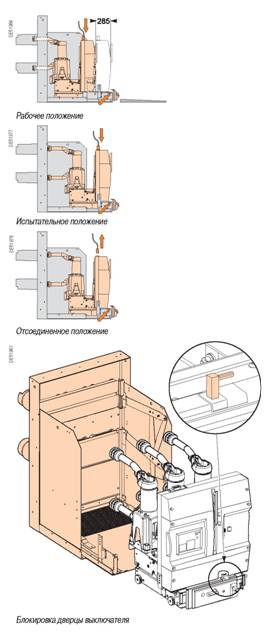

    Выключатель может находиться в трех положениях:

    1. "рабочее": выключатель вкачен и заперт в этом положении, разъем НН подключен;
    2. "испытание": выключатель выкачен и заперт в этом положении, разъем НН подключен;
    3. "выкачен": выключатель может быть разблокирован и извлечен из ячейки, без блокировок.

    Функции обеспечения безопасности

    Приводная система с червячным механизмом обеспечивает легкое вкатывание и выкатывание. Механизмы блокировок

    В соответствии со стандартами МЭК 62271-100 и 62271-200 доступны блокировки, обеспечивающие:

    1. вкатывание и выкатывание выключателя только в отключенном состоянии;
    2. вкатывание выключателя только при подсоединенном разъеме НН;
    3. отсоединение разъема НН только при выкаченном выключателе.

    Механизм блокировки дверцы ячейки

    Тележка снабжена специальным механизмом, блокирующим выкатывание и дверцу ячейки (дверца должна быть специально спроектирована), и обеспечивающим:

    1. вкатывание выключателя только при закрытой дверце;
    2. открытие дверцы только при выкаченном выключателе.

    Этот механизм может быть отключен при отсутствии данной функции.

    Заземление происходит автоматически только при выкатывании тележки. В дополнение, в качестве опции, может быть поставлена система заземления.

    Защитные шторки, расположенные на раме, не предотвращают доступ к контактным пальцам, когда устройство находится в выкаченном состоянии (степень защиты: IP2X). При проведении техобслуживания можно:

    1. заблокировать шторки навесными замками в закрытом положении;
    2. разблокировать шторки, чтобы получить доступ к контактным пальцам проходных изоляторов. Для защиты от возможной путаницы между выкатными элементами ячеек с разными характеристиками предусмотрена система болтовой кодировки выкатных элементов и кассет ячеек, предотвращающая возможность вкатывания в ячейку выкатного элемента с номинальными характеристиками, не соответствующими данной ячейке.

    Защита от падения:

    Эта функция обеспечивает безопасность оператора при выкатывании выключателя. Заземлитель

    Он может быть смонтирован под рамой для обеспечения надежной блокировки выключателя и заземления.

    Аксессуары

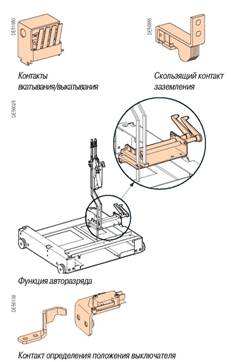

    Дополнительный блок из четырех контактов положения "вкачен/выкачен". Дополнительное заземляющее устройство (медный скользящий контакт). Маломощные датчики тока типа LPCT, закрепленные на вводах кассеты. Функция авторазряда:

    ? пружины приводного механизма выключателя автоматически разряжаются, когда выключатель выкатывается из ячейки, что позволяет избежать опасности случайного включения выключателя.

    Контакт определения положения выключателя. Этот контакт замыкается, когда выключатель находится в испытательном или рабочем положении. Рампа для въезда выключателя на тележке.

    Датчики LPCT для вводов

    Датчики LPCT для вводов (тип TLP)

    Описание функций

    Датчики тока типа LPCT

    Функции

    Датчики LPCT - датчики тока малой мощности, обеспечивающие точные измерения, когда выключатель Evolis работает с устройством защиты и управления Sepam.

    Датчики тока типа LPCT являются лучшим средством увеличения эффективности защитных цепей и упрощения выбора.

    Состав

    Доступны 2 вида датчиков:

    1. датчики для вводов выключателя с изоляцией НН для установки на кассете (тип TLP);
    2. датчики с изоляцией ВН для установки в ячейке (тип CLP).

    Датчики LPCT для шкафа

    Датчики LPCT для шкафа (тип CLP)

    Датчик поставляется с кабелем длиной 5 м и разъемом для непосредственного подключения к устройству Sepam.

    Механические характеристики датчиков типа KP для вводов

    Они установлены непосредственно на кассете с выключателем Evolis.

    Датчики расположены на вводах и закреплены тремя болтами.

    Каждый датчик выполняет полный ряд измерений для соответствующего присоединения.

    Подключение к Sepam производится экранированным кабелем, подключенным к каждому датчику.

    Электрические характеристики

    1. Соответствие стандарту МЭК 60044-8, который определяет выходное напряжение датчиков тока малой мощности.
    2. Ток от 25 до 2500 A.
    3. Класс точности 0,5 во всем диапазоне.
    4. Обеспечение выходного напряжения 22,5 мВ на 100 A.

    Общие свойства

    Номинальный ток первичной обмотки 100 A

    Номинальное напряжение на выводах (при токе 100 A) 22,5 мВ
    Класс точности измерений0,5
    Класс точности для устройства защиты5P
    Нагрузкаu 2 кОм
    Частота50/60 Гц

    Типы датчиков CLP2 CLP3 TLP160 TLP190

    Установка В ячейке В ячейке На вводах На вводах

    Номинальный первичный ток1250 A2500 A1250 A2500 A
    Фактор ограничения точности250315250315
    Ток термической стойкости, кА/с25 кА/3с31,5 кА/3с25 кА/3с31,5 кА/3с
    Номинальное напряжение20 кВ20 кВ20 кВ (,)20 кВ (1)
    Испытательное напряжение промышленной частоты65 кВ65 кВ65 кВ65 кВ
    Испытательное напряжение125 кВ125 кВ125 кВ125 кВ
    Внутренний диаметр 160 мм190 мм

    (1) Напряжение тележки с датчиками.

    Присоединение

    Присоединение производится с внешней стороны кассеты на вертикальных медных контактных площадках, встроенных в вводы.

    Присоединение

    Дефлекторы поля

    Цель дефлекторов - повышение диэлектрической прочности на концах проходных изоляторов кассеты.

    Основные функции

    С базовым выключателем используется разъем НН, который включает в себя:

    1. неподвижную часть, установленную на выключателе и полностью присоединенную к механизму управления;
    2. съемную часть, устанавливаемую в ячейке.

    Две версии разъемов НН

    21-контактная версия, которая позволяет производить присоединение:

    1. катушки отключения YO1;
    2. механизма дистанционного управления (мотор-редуктора, катушки включения XF, реле защиты "от прыгания");
    3. устройства мониторинга Pilot;
    4. максимального количества дополнительных контактов: 3 НЗ, 3 НО, 1 перекидного контакта

    Примечание: см. таблицу комбинаций катушек отключения на стр. 69.

    42-контактная версия, которая позволяет производить присоединение:

    1. катушки отключения (типа YO1 либо минимального напряжения YM);
    2. второй катушки отключения (типа YO2, минимального напряжения YM либо реле прямого действия Mitop);
    3. механизма дистанционного управления (мотор-редуктора, катушки включения XF, реле защиты "от прыгания");
    4. устройства мониторинга Pilot;
    5. максимального количества дополнительных контактов: 5 НЗ, 6 НО, 1 перекидного контакта

    Примечание: см. таблицу комбинаций катушек отключения на стр. 69. Функция блокировки

    В соответствии со стандартом МЭК 62271-200 блокировки должны обеспечивать:

    1. вкатывание выключателя только при присоединенном разъеме НН;
    2. отсоединение разъема НН только при выкаченном выключателе.

    Комплект проводов НН

    Набор из 21 или 42 проводников длиной 2 м, оснащенных клеммами, которые адаптируются к разъемам НН и могут быть использованы для присоединения к отсеку НН ячейки.

    Гибкий кабелепровод

    Кабелепровод длиной 525 мм со штепсельным разъемом обеспечивает безопасность электропроводки, которая соединяет выключатель с отсеком НН ячейки.

    Привод

    Состав

    Отключение выключателей производится при помощи следующих устройств: катушки отключения (Y01); второй катушки отключения (YO2); катушки минимального напряжения (YM); реле прямого действия Mitop. Примечание: см. таблицу комбинаций катушек отключения на следующей странице.

    Катушки отключения YO1 и YO2
    Подача напряжения на эти катушки приводит к немедленному отключению выключателя.
    Характеристики
    ПитаниеСм. таблицу заказа
    ПорогПер. ток 0,85 - 1,1 Uном.
    Пост. ток 0,7 - 1,1 Uном.
    ПотреблениеПер.ток 160 ВА
    Пост. ток 50 Вт

    Катушка минимального напряжения YM

    Катушка отключения (1)

    Катушка минимального напряжения (2)

    Реле прямого действия Mitop (3)

    Эта катушка отключает выключатель, когда его напряжение питания падает ниже 35% номинального значения, даже если это снижение медленное и постепенное. Он может отключить выключатель при напряжении от 35 до 70% номинального значения. Если на катушку не подается напряжение, ручное или дистанционное включение выключателя невозможно. Включение выключателя становится возможным при напряжении на катушке не менее 85% номинального значения.

    Характеристики
    Питание См. таблицу заказа
    Порог Отключение0,35 - 0,7 Uном.
    Включение0,85 Uном.
    ПотреблениеПриПер. ток400 ВА
    срабатыванииПост. ток100 Вт
    ПриПер. ток100 ВА
    удержанииПост. ток10 Вт

    Реле прямого действия Mitop

    Это особая катушка отключения, характеризующаяся низким потреблением энергии. Работает совместно с Sepam 100LA ("REFLEX MODULE") или реле VIP.

    Характеристики
    ПитаниеПост. ток
    Порог0,6 A < I < 3 A

    Любые коммутации от Mitop мгновенно отображаются на перекидном контакте SDE (опция).

    Функции

    Дистанционное управление обеспечивает дистанционное отключение и включение выключателя. Состав

    Дистанционное управление включает в себя:

    1. мотор-редуктор;
    2. катушку включения (YF), комбинированную с реле защиты от "прыгания";
    3. счетчик коммутаций.

    Мотор-редуктор

    Мотор-редуктор осуществляет автоматический взвод пружины включения, как только выключатель включается. Это позволяет выключателю постоянно быть готовым к повторному включению после отключения. Рукоятка взвода используется только как резервное устройство взвода на случай исчезновения питания вторичных цепей. Контакт M3 показывает окончание операций взвода.

    Характеристики
    ПитаниеСм. таблицу заказа
    ПорогПер./пост. ток 0,85 - 1,1 Uном.
    ПотреблениеПер.ток 380 ВА
    Пост. ток 380 Вт

    Катушка включения YF

    Эта катушка позволяет дистанционно включать выключатель при взведенном рабочем механизме.

    Характеристики
    ПитаниеСм. таблицу заказа
    ПорогПер. ток0,85 - 1,1 Uном.
    Пост. ток0,85 - 1,1 Uном.
    ПотреблениеПер. ток160 ВА
    Пост. ток50 Вт

    Катушка включения снабжена устройством защиты от повторного включения, которое отдает приоритет команде на отключение в случае двойной команды от различных источников. Таким образом, выключатель защищен от неконтролируемого режима постоянного включения/отключения.

    Мотор-редуктор (4)

    Таблица возможных комбинаций катушек

    Без разъема НН или 42-контактный разъем21-контактный разъем
    Катушка отключения YO1 1
    Катушка отключения YO2
    Катушка мин. напряжения YM
    Реле прямого действия Mitop

    Привод

    Счетчик коммутаций

    Счетчик коммутаций виден на передней панели. Он отображает количество циклов включения/ отключения, выполненных аппаратом.

    Дополнительные контакты сигнализации положений "отключен/ включен"

    Эти контакты показывают состояние выключателя (отключен/включен). Количество доступных контактов зависит от выбранных опций для приводного механизма.

    В базовой конфигурации механизм управления выключателем включает в себя:

    1. 5 НЗ контактов;
    2. 6 НО контактов;
    3. 1 перекидной контакт.

    Процедура использования дополнительных контактов приведена в следующей таблице:

    Опции
    НЗНО
    Дистанционное управление 1 1
    Катушка отключения (каждый)01
    Катушка минимального напряжения00
    Реле прямого действия Mitop00
    Контроль цепи отключения релейной защитой10

    Счетчик коммутаций (6)

    Чтобы узнать итоговое количество доступных контактов, необходимо из общего количества контактов (5 НЗ + 5 НО + 1 О/З) вычесть количество контактов, приведенных в таблице выше. Пример: выключатель с дистанционным управлением и катушкой отключения располагает следующим количеством доступных контактов: 4 НЗ + 4 НО + 1 перекидной.

    С катушкой минимального напряжения он будет располагать контактами: 4 НЗ + 5 НО + 1 перекидной.

    Дополнительные контакты (7)

    для 21-контактного разъема НН (для выкатных исполнений) максимальное количество контактов составляет:

    1. 3 НЗ;
    2. 3 НО;
    3. 1 перекидной.

    Набор для блокировки (8)

    (вместо 5 НЗ + 6 НО + 10/З для 42-контактного разъема).

    Характеристики контакта
    Номинальный ток 10 A
    Откл. способностьПер.ток220 В (cos ф u 0,3)1 A
    Пост. ток110/220 В (L/R У 0,02 с)0,3 A

    Блокировка выключателя в отключенном состоянии

    Механизм с замком позволяет заблокировать выключатель в отключенном состоянии. Блокировка удерживает кнопку отключения в нажатом состоянии. Запирание производится замками Profalux или Ronis.

    Замки не входят в комплект поставки, но могут быть заказаны в качестве опции.

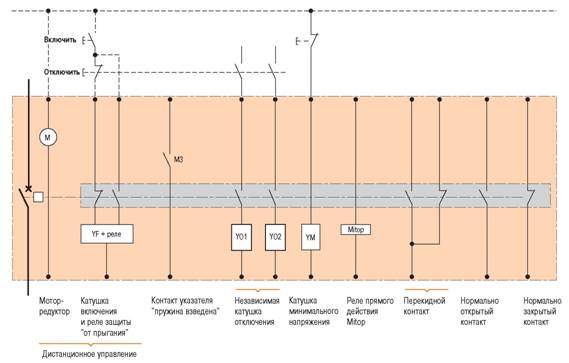

    Принципиальная схема

    Принципиальная схема

    Функции безопасности выключателя

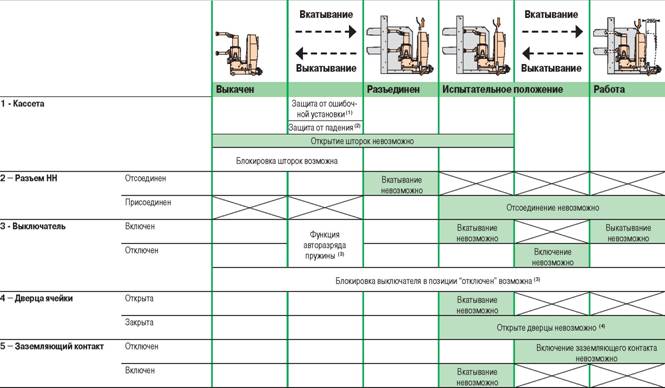

    Эта таблица показывает доступные функции безопасности для выкатного выключателя Evolis 20 кВ.

    Как пользоваться таблицей

    Каждая клетка таблицы описывает положения выключателя и примыкающих устройств:

    Возможное положение, но функционирование невозможно

    Невозможное положение

    Части Положение выключателя

    Функции безопасности выключателя

    1. Этот защитный механизм гарантирует соответствие характеристик выключателя характеристикам ячейки.
    2. Устройство, предохраняющее выключатель от падения в выкаченном положении.

    Устройство может быть отключено вручную либо при установке извлекающего устройства в исходное положение.

    1. Опция.
    2. Устройство, устанавливаемое на дверце ячейки. Если необходимость блокировки отсутствует, то устройство на выключателе должно быть дезактивировано.

    Выкатная перемычка

    Выкатная перемычка

    Позволяет соединить мостом в ячейке часть силовой цепи со стороны источника питания со

    сборными шинами.

    Устанавливается вместо выключателя.

    Содержит устройство для блокировки в положении "рабочее".

    Электрические характеристики

    Номинальное напряжение Uном. кВ 20

    Межфазное расстояние, мм 230250
    Номинальный токIном. A12502500
    Ток термической стойкостиIk кА/с25/3 с31,5/3 с
    Ток электродинамической стойкости Ip кА (мгн.) 2,5 Ik (50 Гц) и 2,6 Ik (60 Гц)

    Заземляющая тележка

    Выкатное заземление сборных шин

    Это устройство безопасности вставляется в ячейку вместо выключателя для заземления шин. Возможно запирание замком в положении обслуживания.

    Электрические характеристики
    Номинальное напряжениеUном.кВ20
    Межфазное расстояние, мм 230 250
    Ток термической стойкостиIk/tkкА/с25/3 с 31,5/3 с
    Ток электродинамической стойкостиIpкА (мгн.)2,5 Ik (50 Гц) и 2,6 Ik (60 Гц)

    Устройство

    Межфазное расстояние 230 мм

    Uном.Iном. откл.Iном.Масса *
    20 кВ16 кА630 A145+125 кг
    1250 A
    25 кА630 A
    1250 A

    Межфазное расстояние 250 мм

    Uном. Iном. откл.Iном.Масса *
    20 кВ16 кА2000 A206+148 кг
    2500 A
    25 кА2000 A
    2500 A
    31,5 кА630 A
    1250 A
    2000 A
    2500 A

    (*) Выключатель + тележка.

    Примечание

    Подробные указания по установке приведены в инструкции по монтажу. За информацией обращайтесь в Schneider Electric.

    Следующее оборудование может быть установлено и демонтировано только персоналом, прошедшим обучение в Schneider Electric:

    1. устройство мониторинга Pilot;
    2. механизм дистанционного управления (включает в себя: мотор-редуктор, катушку включения, реле защиты "от прыгания", счетчик коммутаций);
    3. реле прямого действия Mitop;
    4. взаимная блокировка выключателя в позиции "выкачен" и разъема НН;
    5. лицевая панель выключателя;
    6. тележка под выключателем;
    7. авторазрядный механизм
    "
