Комплексный контроль качества от изготовления до технического обслуживания

Все КРУЭ АББ соответствуют или превосходят последние международные стандарты (I EC/ANSI) и прошли типовые испытания в независимых лабораториях. Сертифицированные конструкции и процессы производства гарантируют высочайшее качество нашей продукции.

Устройства ELK-14 полностью собираются и испытываются на предприятии с применением стандартизованных, автоматизированных и надежных процессов. После проведения стандартных испытаний, транспортные единицы упаковываются в соответствии с требованиями перевозчика, длительностью транспортировки, маршрута и условий хранения на площадке. Компактные размеры оборудования позволяют поставлять полностью собранные ячейки в стандартных контейнерах, которые также могут быть использованы для временного хранения на площадке.

Предварительно испытанные, смонтированные и заполненные элегазом ячейки значительно сокращают объем монтажных работ. Ячейки соединяются с помощью стандартных инструментов, а операции с газом сведены к минимуму. Испытания на площадке по стандартам IEC/ANSI и в соответствии с методиками обеспечения качества АББ включают проверку герметичности фланцевых соединений, испытания измерительных трансформаторов, функций управления и контроля, измерение сопротивления, а также высоковольтные испытания. Монтажные работы на площадке могут быть осуществлены специалистами АББ, а также персоналом Вашей компании под надзором сертифицированного инспектора АББ. Компания АББ предлагает курсы обучения по каждому из аспектов монтажа, эксплуатации и технического обслуживания КРУЭ.

Распределительные устройства АББ с элегазовой изоляцией, заключенные в металлический корпус, требуют минимального объема технического обслуживания. При нормальных условиях эксплуатации, срок службы составляет 50 лет. Компетентная сервисная служба АББ обеспечивает поддержку в случае возникновения неисправностей 24 часа в сутки 7 дней в неделю.

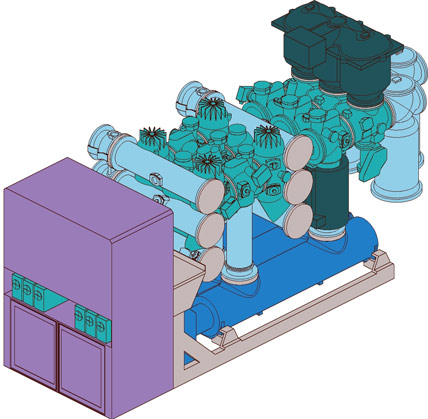

Ячейка с двойной системой шин и кабельными присоединениями

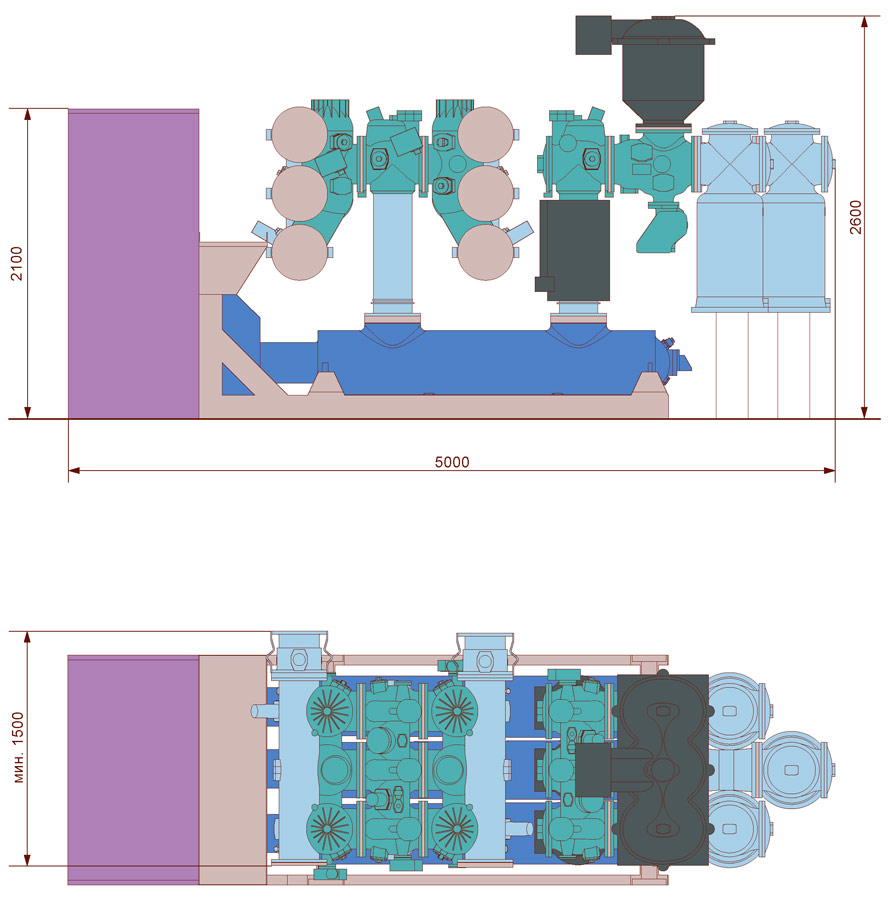

Шиносоединительная ячейка с двойной системой шин

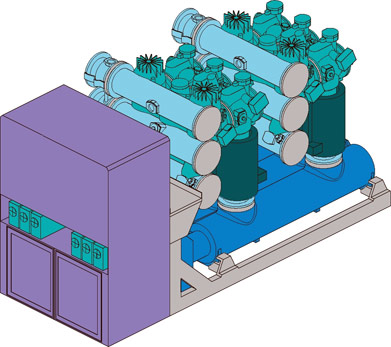

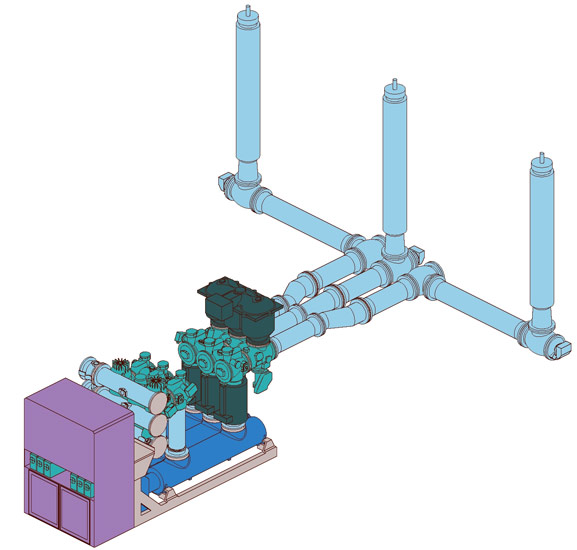

Ячейка с одинарной шиной с вводами элегаз-воздух

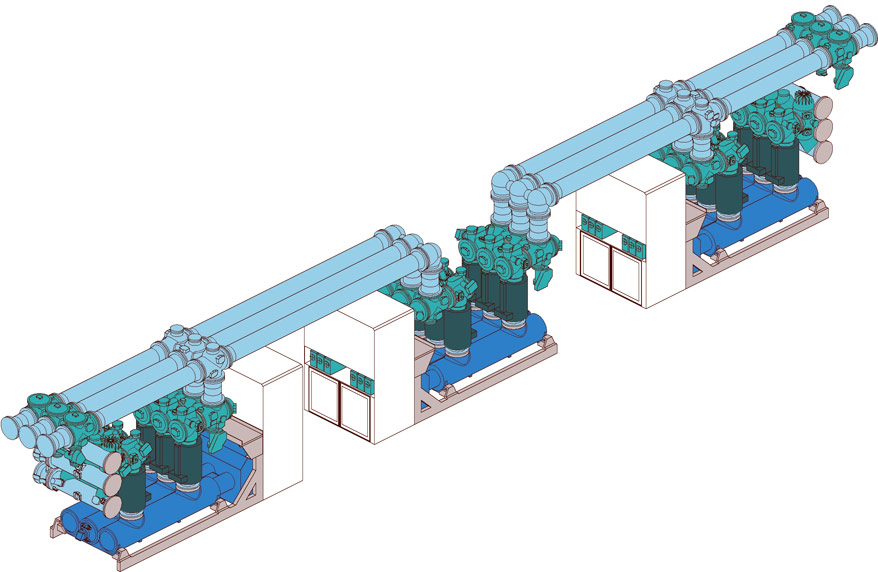

Вид компоновки для схемы с 1 1/2 выключателем

Ячейка распределительного устройства с двойной системой шин ELK-14
