Высоковольтный выключатель АББ - улучшение эксплуатационных характеристик при небольшом объеме технического обслуживания

Выключатель

Современные выключатели АББ применяют в КРУЭ, ОРУ (распределительные устройства с воздушной изоляцией), устройствах PASS - распределительных устройствах со смешанной технологией (MTS), а также в DTB (баковые выключатели). Использование выключателей в самых разных устройствах позволило нам накопить большой опыт и знания в области создания автоматических выключателей. Все это, наряду с научно-исследовательскими программами, способствующими дальнейшему улучшению эксплуатационных характеристик, позволят компании АББ занимать лидирующие позиции в данной области.

Особенности

1. Превосходная механическая и электрическая прочность
2. Надежная элегазовая изоляция в изоляционном промежутке
3. Одно- и трехфазное автоматическое повторное включение
4. Возможность использования для управляемой коммутации
5. Автокомпрессионный выключатель с параллельным движением и с низкой силой реакции, минимальной необходимой энергией привода и низким уровнем шума

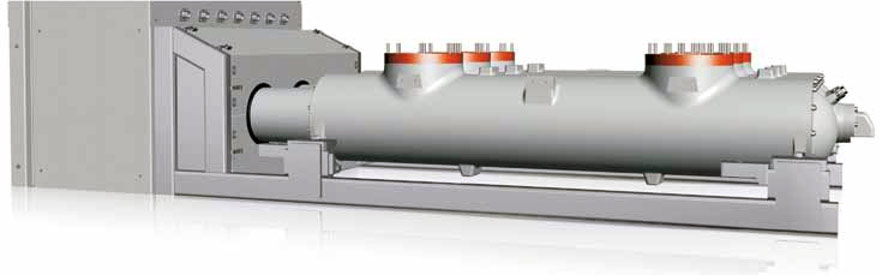

Выключатель с исполнительным механизмом

1. Надежный пружинный исполнительный механизм

Выключатель

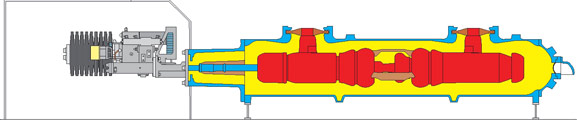

Каждый выключатель состоит из пружинного исполнительного механизма и трех однополюсных дугогасительных камер, закрепленных на несущей конструкции и заключенных в один корпус. Во время ремонта дугогасительная камера может быть легко демонтирована из корпуса и заменена на новую.

В выключателе реализован автокомпрессионный принцип двойного движения гашения дуги. При высоких токах из-за возросшей температуры давление внутри камеры быстро увеличивается. Это приводит к закрытию клапана в автокомпрессионной камере. Энергия, требуемая для гашения дуги создается самой дугой. При низком токе, клапан остается открытым и выключатель работает как компрессионный выключатель. Автокомпрессионные дугогасительные камеры требуют значительно меньшей энергии, чем компрессионные. Главные и дугоогасительные контакты с обеих сторон выключателя соединены передаточным механизмом и двигаются в противоположных направлениях (полное двойное движение), что сводит к минимуму силы реакции механических частей, уменьшая, в свою очередь, необходимую энергию привода.

Выключатель с пружинным исполнительным механизмом

Привод выключателя

Выключатель оборудован пружинным исполнительным механизмом для одно- и трехполюсного управления. Механизм сочетает износоустойчивость гидравлической системы с прочностью механических пружинных механизмов. Пружинные исполнительные механизмы применяются во всех КРУЭ АББ во всем диапазоне напряжений от 72,5 кВ до 1100 кВ, а также в других устройствах, таких как распределительные устройства с воздушной изоляцией, устройства типа PASS и DTB. Компания АББ поставила более 65000 пружинных исполнительных механизмов этого типа.

Компоненты исполнительного механизма:

1. Система взвода пружины
2. Накопитель энергии с пакетом дисковых пружин
3. Три независимых поршня и клапаны управления
4. Вспомогательные выключатели и указатели положения

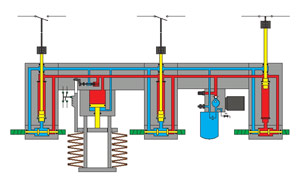

Трехполюсное управление: пружина не заряжена, отключенное положение	Трехполюсное управление: пружина заряжена в включенное положении	Однополюсное управление: фазы A+B отключены, фаза C включена

Гидравлическая система управления энергией заключена в компактный герметичный блок, не требующий подключения внешних трубопроводов. Все элементы имеют удобный доступ для технического обслуживания и ремонта.

Принцип работы системы взвода пружины

Насос перекачивает масло из резервуара низкого давления в резервуар высокого давления поршня аккумулятора энергии и сжимает пакет дисковых пружин. Микропереключатель останавливает работу насоса, когда пакет дисковых пружин полностью заряжен.

Операция Включения

Катушка включения приводит в действие переключающий клапан и запускает операцию включения и соединяет резервуар высокого давления поршня аккумулятора энергии с поршнем исполнительного механизма. Оба конца поршня исполнительного механизма подключены к резервуару высокого давления. Благодаря разной площади торцевых поверхностей поршня исполнительного механизма, выключатель включается и остается в этом положении.

Операция Отключения

Катушка отключения приводит в действие переключающий клапан и соединяет поршень исполнительного механизма с резервуаром низкого давления. Выключатель отключается и остается в этом положении за счет разницы давлений.
