Проверенная концепция местного управления АББ Эксплуатационные преимущества, основанные на многолетнем опыте

Основные функции

  1. Безопасное местное управление всем моторизированным оборудованием
  2. Ключ выбора режима работы (местный/дистанционный/аварийный и нормальный/блокировка/байпас)
  3. Интерфейс для дистанционного управления и защиты, с непосредственным подключением или подключением через шину станции
  4. Блокировка фидера и распредустройства в зависимости от состояния высоковольтной аппаратуры, а также других условий блокировки
  5. Запрет местных команд (например, установкой рукоятки) - Контроль состояния выключателя, включая устройство измерения плотности газа, указатель положения, счетчики операций, контроль рассогласования полюсов, а также контроль работы исполнительных механизмов

Измерение плотности газа во всем распределительном устройстве

  1. Визуализация данных измерений и индикация неисправностей

Дополнительные функции современных шкафов местного управления

  1. Дистанционный обмен данными с системой автоматизации станции, например. по стандарту IEC 61850
  2. Передача данных по горизонтали между электронными интеллектуальными устройствами управления и/или защиты при помощи сообщений IEC 61850 GOOSE
  3. Контроль синхронизации с помощью интеллектуальных электронных устройств защиты и управления
  4. Возможность встраивания функции автоматического повторного включения, а также резервной или основной защиты в интеллектуальные устройства управления.
  5. При необходимости, возможность интеграции специализированных устройств защиты или контроля внутри ШМУ

В зависимости от требований проекта, АББ также предлагает отдельно стоящие ячейки ШМУ, оборудуемые устройствами управления и защиты в соответствии с потребностями заказчика.

Шкаф местного управления (ШМУ) обеспечивает все необходимые функции управления и контроля КРУЭ. Как правило, ШМУ интегрирован в устройство и расположен в верхней части шкафа исполнительного механизма. Являясь неотъемлемой часть КРУЭ ELK-14, ячейка ШМУ электрически соединяется, проходит испытания на предприятии и поставляется совместно с устройством в виде одного транспортного блока. Это сокращает время монтажа и ввода в эксплуатацию до минимально возможного, а также предотвращает возможные ошибки при монтаже на площадке. На самой площадке выполняется лишь подсоединение готовых клеммных колодок ШМУ к соответствующим защитным цепям, системам управления, питанию и сигнализации.

Как правило, ШМУ оборудован устройствами управления и устройством защиты фидеров. Семейство надежных интеллектуальных устройств АББ Relion®, предназначенных для защиты и управления, а также передовая схема управления с хорошо зарекомендовавшей себя двухуровневой системой, гарантирует безопасную и надежную эксплуатацию распределительных устройств.

ШМУ

Современный ШМУ с интеллектуальными устройствами управления и защиты серии Relion®, а также функцией аварийного управления выключателями

Традиционный ШМУ

Традиционный ШМУ с мнемосхемой управления устройством

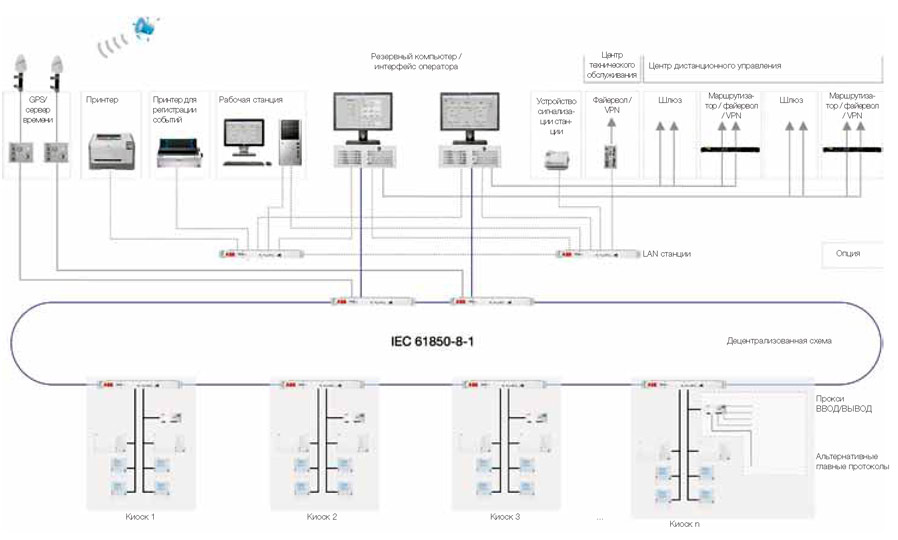

Защита и управление электрическими подстанциями - надежные инновационные решения для оптимального распределения мощности

Решения АББ в области защиты и управления, выполненные на уровне мировых стандартов, гарантируют надежную передачу и распределение электроэнергии. Спектр наших изделий, соответствующих стандарту IEC 61850, обеспечивает создание открытой, готовой к модернизации и гибкой архитектуры системы с превосходными эксплуатационными характеристиками. Благодаря многолетнему опыту работы в отрасли, полному спектру услуг и глобальной сервисной сети, компания АББ стала мировым лидером в области автоматизации и защиты электрических подстанций.

Готовые решения для эффективной защиты, автоматизации, управления и контроля

Решения АББ для защиты и автоматизации электрических подстанций созданы таким образом, чтобы обеспечить максимальную безопасность, эффективность и надежность работы всех типов подстанций.

  1. Широкий спектр взаимодействующих систем, изделий и инструментов, полностью соответствующих стандарту IEC 61850
  2. Гибкая архитектура системы, позволяющая соответствовать меняющимся требованиям, философии и технологиям
  3. Проверенные в эксплуатации функции и оборудование, а также применение инновационных технологий, гарантирует наилучшее решения для всех областей применения
  4. Высокая доступность и быстрый доступ к точной информации из любой точки системы обеспечивает быстрый отклик и снижает время простоя
  5. Защита информации, являющаяся неотъемлемой частью жизненного цикла изделий и систем, без снижения надежности работы и взаимосвязи оборудования

Защита и управление электрическими подстанциями
