К электроизоляционным относятся следующие материалы:

твердые изоляционные (мрамор, шифер, эбонит, текстолит, фарфоровые и пластмассовые изделия и т. д.);

полутвердые и мягкие (трубки резиновые и пластмассовые, лакоткани, изоленты и пр.);

жидкие (трансформаторное масло, смолы и компаунды, изоляционные лаки).

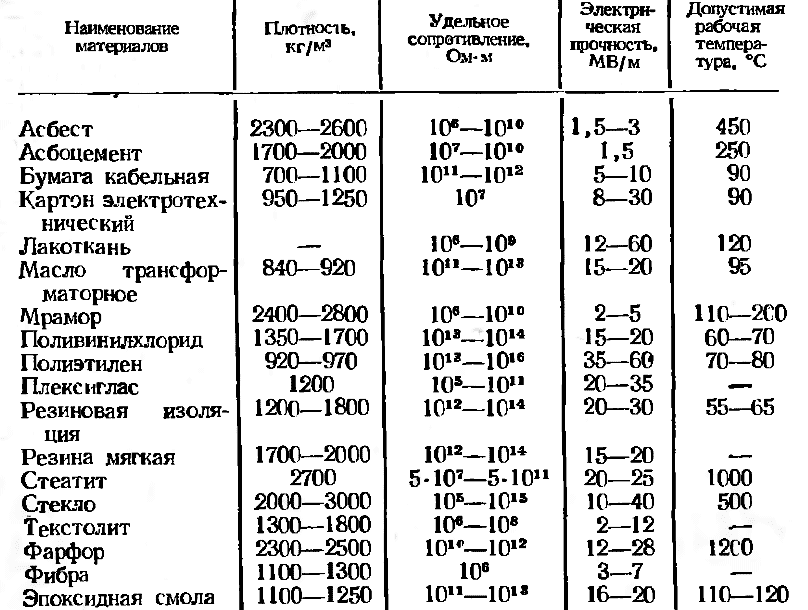

Основные характеристики изоляционных материалов указаны в, табл. 1.

Все электроизоляционные материалы, особенно жидкие, способны быстро терять свои свойства, что требует особого внимания при хранении и использовании на монтаже. Технические свойства и качество применяемых материалов должно строго соответствовать принятой технологии работ и установленным нормам (ГОСТ или ТУ).

Номенклатура материалов и их назначение даны в табл. 2, а краткие справочные сведения — в табл. 3.

Оперативные сведения по изоляционным трансформаторным маслам приведены в табл. 4.

Электроизоляционные материалы и изделия

Характеристики электроизоляционных материалов

Таблица 2

Материалы или изделия	Назначение
Твердые Асбоцементные электротехнические плиты (ацеид), теплостойкие, невлагостойкие, толщиной 4—40 мм (ГОСТ 4248-78*) Воронки фарфоровые выводные типа В для проводов ПР, АПР, ПРГ, ШР и ПРД (ГОСТ 13871-78) Втулки фарфоровые проходные типа ВФД для изолированных проводов Втулки пластмассовые типа ВТ разъемные, оконцовочные типа RTV	Электрощитки до 1000 В, основания для электроаппаратов, дугостойкие перегородки Электропроводки изолированными проводами Электропроводки проводами в металлических или резиновых трубах Для газовых труб диаметром 10—80 мм
Материалы или изделия		Назначение
Гетинакс листовой (слоистый пластик) масло- и влагостойкий, толщиной 2—20 мм (ГОСТ 2718-74*)		Для оснований и перегородок в электромашинах, трансформаторах и электроаппаратах
Изоляторы для круглых шин пластмассовые типа ИАБ диаметром 16 и 20 мм и фарфоровые типа ФАБ		Ошиновка аккумуляторных батарей
Изоляторы фарфоровые типов ТФ-2—ТФ-4 для проводов марок ПР, АПР, ПРГ, сечением 6— 70 мм2 (ГОСТ 2366-67*)		Электропроводки изолированными проводами
Кабельная масса заливочная светлая марки МК-45 с температурой плавления 45—48°С (ГОСТ 6997-77*)		Соединительные и стопорные муфты до 10 кВ; концевые муфты 20—35 кВ
Кабельная масса заливочная битумная МБ-70 с температурой плавления 70°С (ГОСТ 6997-77) То же марки МБ-90 с температурой плавления 90°С То же марки МБМ-1 с температурой плавления 55°С То же марки МБМ-2 с температурой плавления 55°С Кабельная масса прошпарочная марки МП-1 с температурой вспышки 120°С (ГОСТ 6997-77) Ролики фарфоровые типа РП для проводов марок ПР, АПР и ПРГ сечением 2,5—70 мм2 и типов РШ-4, РП-2,5 и РП-6 для проводов марок ШР и ПРД Текстолит электротехнический листовой толщиной 2—20 мм, невлагостойкий, с теплостойкостью до 130°С (ГОСТ 2910-74) Фибра листовая толщиной 1— 10 мм, влагостойкая, с теплостойкостью до 50—60°С (ГОСТ 14613-69*)		Муфты и заделки кабельные до 10 кВ в земле или в неотапливаемых помещениях То же для отапливаемых помещений То же для неотапливаемых помещений при температурах до минус 35°С То же при температурах до минус 45°С Для предварительной обработки муфт и заделок перед заливкой Электропроводки изолированными проводами Электрощитки до 1000 В, основания для мелких электроаппаратов и приборов Перегородки и прокладки в электроконструкциях
Эбонит электротехнический твердый, влагостойкий, листовой и круглый (ГОСТ 2748-77) Бумага кабельная в роликах или рулонах, комплекты № 1— 11 (ГОСТ 8327-77)		Детали электроконструкций (основания, перегородки, рукоятки) Соединительные и стопорные кабельные муфты; ремонт кабелей
Материалы пли изделия				Назначение
Лакоткань электроизоляционная хлопчатобумажная марок ЛХЧ, ЛХС, ЛХСМ, бумажная, с теплостойкостью 105°С, нестойкая вводе и кислотах, слабомаслостойкая (ГОСТ 2214-78)				Кабельные работы (подмотки, прокладки) только при условии защиты от внешних воздействий
Лента изоляционная поливинилхлоридная: липкая шириной 15—50 мм, толщиной 0,2—0,45 мм (ГОСТ 16214-79) нелипкая шириной 10—50 мм, толщиной 0,5—1,5 мм (ГОСТ 17617-72*)				Изоляция кабельных жил при сухих заделках То же с промазкой клеящими поливинилхлоридными составами
Лента изоляционная прорезиненная толщиной 0,25—0,35 мм и шириной 10—50 мм (ГОСТ 2162-78*) Лента смоляная черная (ГОСТ 2214-78): марки ЛН, шириной 15 и 20 мм, толщиной 0,5 и 0,8 мм марки ЛП, шириной 50 и 75 мм толщиной 1,1 мм Лента изоляционная полиэтиленовая ПЭ, липкая общего назначения шириной 30—150 мм толщиной ие менее 2 мм и холодостойкая шириной 30, 50 и 100 мм толщиной не менее 5 мм				Монтаж электропроводок Уплотнение вводов и мест крепления Для внутренних работ Для наружных работ Для монтажа кабельных жил с полиэтиленовой изоляцией
Лента изоляционная стеклянная марки ЛЭС толщиной 0,1—0,2 мм, шириной 8—50 мм (ГОСТ 5937-68) Прессшпан (картой электротехнический) невлагостойкий толщиной 0,1—3,0 мм (ГОСТ 2824-75) Трубки изоляционные резиновые (полутвердые) внутренним диаметром 9—36 мм (ГОСТ 3747-78) Трубки изоляционные поливинилхлоридные диаметром 2— 40 мм (ГОСТ 19034-73)				Изоляция электромашин и аппаратов; кабельные муфты высоких напряжений Прокладки, перегородки, бирки Монтаж скрытых электропроводок до 500 В Кабельные заделки, вторичные электроцепи
Трубки винипластовые диаметром 15—50 мм в отрезках по 5— 8 м				Монтаж электропроводок (соединение сваркой)
Материалы или изделия			Назначение
Трубки полиэтиленовые диаметром 15—50 мм в бухтах длиной до 25 мм (ГОСТ 18599-73*): низкой плотности типа ПНП и высокой плотности типа ПВП Электроизоляционная лента резиновая самослипающаяся марки ЛЭТСАР, термостойкая (ТУ 38-40310-70)			Электропроводки, временные трубопроводы, соединенные сваркой Сухие кабельные заделки 6—10 кВ для сухих помещений
Жидкие
Лаки изоляционные электротехнические различных марок Масло изоляционное трансформаторное минеральное (ГОСТ 982-68) марки ТКП с присадками) Масло изоляционное трансформаторное из сернистых нефтей селективной очистки (ГОСТ 10121-71 ) Негорючие синтетические жидкости, бесцветные и токсичные (ГОСТ 12869-77) Эпоксидный компаунд К-115 на основе смолы ЭД-5, жидкость от желтого до коричневого цвета, токсичный (ГОСТ 10587-77*) Отвердители токсичные: поли- этиленполиамин (для температур 5—25°С) жидкость темно-коричневого цвета; полиамин (для температур 25—35°С) жидкость черного цвета			Монтаж и ремонт кабелей, электромашин и аппаратов (см. характеристики лаков, эмалей и красок) Заливка трансформаторов и электроаппаратов (выключатели, вводы, реостаты и др.) То же, но ограниченного применения при условии усиленного надзора в период эксплуатации Заливка только взрывобезо- пасных трансформаторов и бумажных конденсаторов, используемых в промышленных установках Концевые кабельные заделки, муфты наружной установки и соединительные муфты Отвердитель для компаундов К-115; К-176
Эпоксидный компаунд марки К-176 на основе смолы ЭД-5, жидкость от желтого до коричневого цвета, токсичный Эпоксидный компаунд марки Э-2200 на основе эпоксидной смолы и стирола, прозрачная, токсичная жидкость Отвердитель—диэтилентриамин, прозрачная токсичная жидкость			Кабельные заделки и муфты Кабельные работы Для компаунда Э-2200

*Приведены прежние ГОСТы
