D разъединитель - Чертежи и схемы
Страница 4 из 4
Приложение 1. Чертежи и электрические схемы

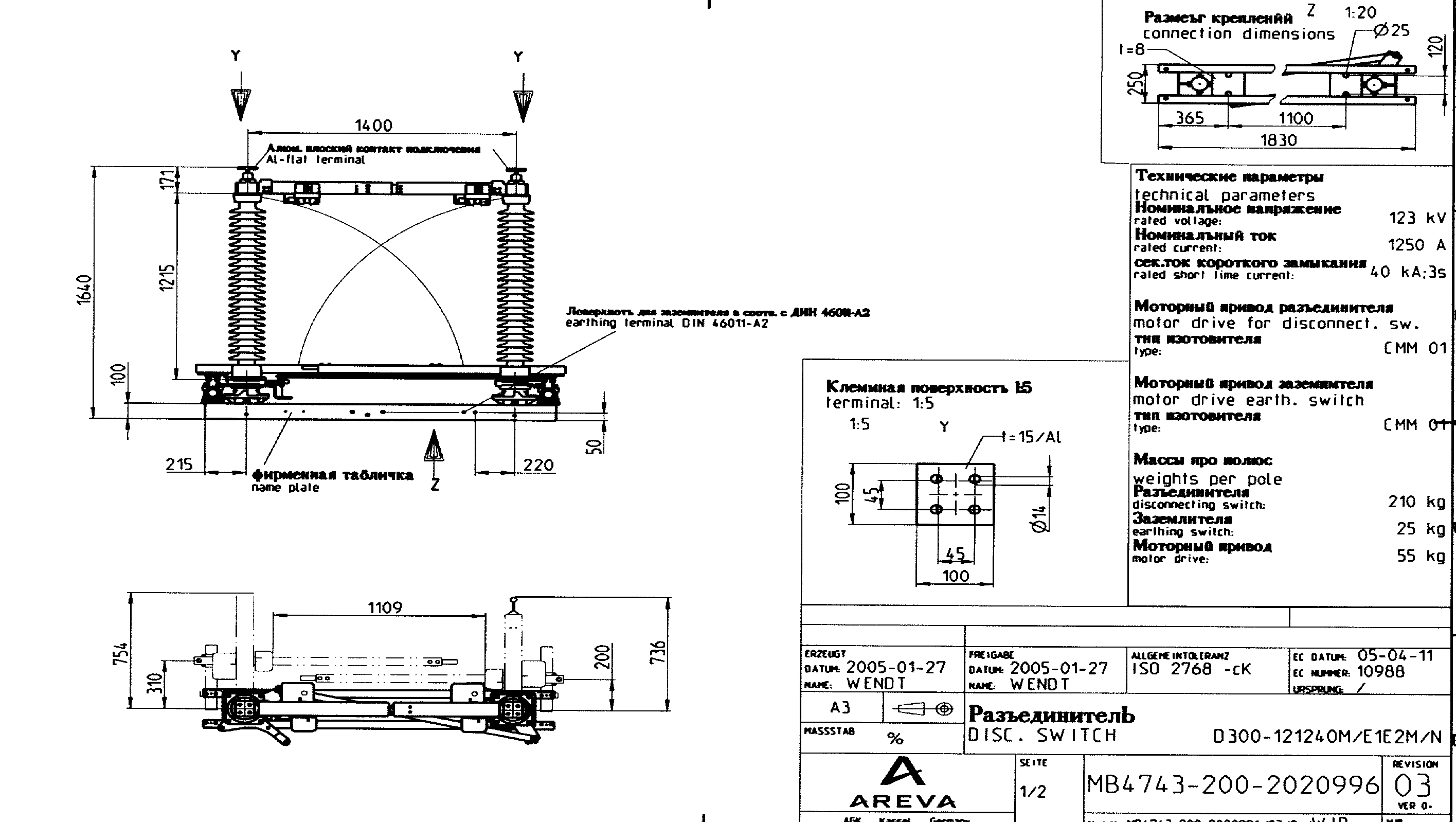

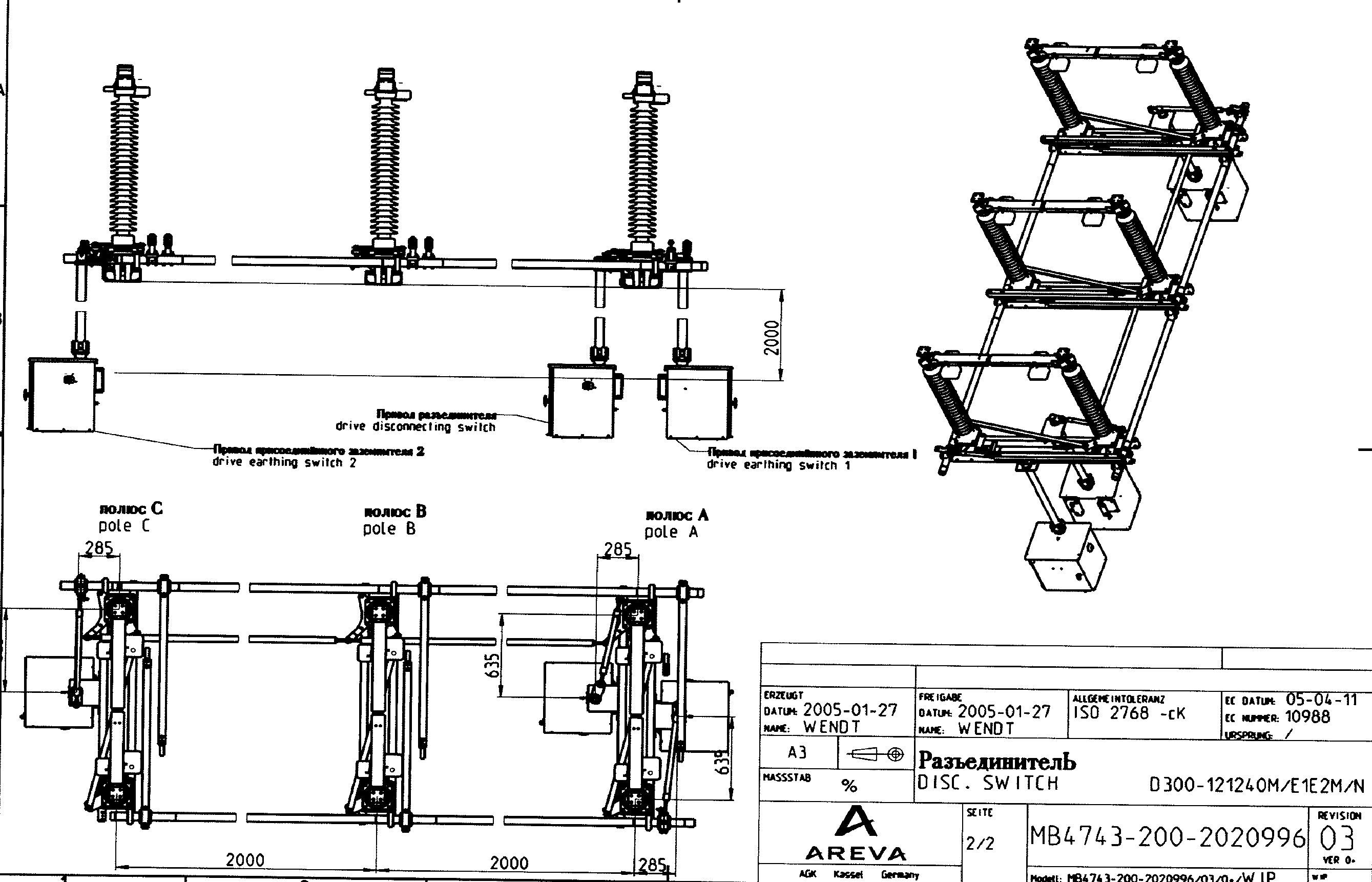

Рис 10 Габаритный чертеж
Габаритный чертеж разъединителя
| НО. ДОКУМЕНТА ПРОИЗВОДИТЕЛЯ | МО. ИЗМЕНЕНИЯ | ТИП | ОБОЗНАЧЕНИЕ ДОКУМЕНТАЦИИ ПРИНАДЛЕЖНОСТЬ | СТРАНИЦА | ЛИСТ | НАИМЕНОВАНИЕ | |
| SR 4743-200-2020996 | 02 | S | =4743-200 | А01 | СОДЕРЖАНИЕ LEGEND | ||
| SR 4743-200-2020996 | 02 | S | =4743-200 | В01 | ПЛАН РАСПОЛОЖЕНИЯ LAYOUT | МОТОРНЫЙ ПРИВОД СММ01 MOTORDRIVE CMM01 | |
| SR 4743-200-2020996 | 02 | S | =4743-200 | D01 | ЭЛЕКТРИЧЕСКАЯ СХЕМА CIRCUIT DIAGRAM | МОТОРНЫЙ ПРИВОД CMM01 MOTORDRIVE CMM01 | |
| SR 4743-200-2020996 | 02 | S | =4743-200 | М01 | ЭЛЕКТРИЧЕСКАЯ СХЕМА CIRCUIT DIAGRAM | МОТОРНЫЙ ПРИВОД CMM01 MOTORDRIVE CMM01 | |
| SR 4743-200-2020996 | 02 | S | =4743-200 | R01 | ЭЛЕКТРИЧЕСКАЯ СХЕМА CIRCUIT DIAGRAM | МОТОРНЫЙ ПРИВОД CMM01 MOTORDRIVE CMM01 | |
| SR 4743-200-2020996 | 02 | S | =4743-200 | R02 | ЭЛЕКТРИЧЕСКАЯ СХЕМА CIRCUIT DIAGRAM | МОТОРНЫЙ ПРИВОД CMM01 MOTORDRIVE CMM01 | |
| SR 4743-200-2020996 | 02 | S | =4743-200 | ZB1 | ПЕРЕЧЕНЬ МАТЕРИАЛОВ LIST OF EQUIPMENT | МОТОРНЫЙ ПРИВОД CMM01 MOTORDRIVE CMM01 | |
| SR 4743-200-2020996 | 02 | S | =4743-200 | ZF1 | ПЕРЕЧЕНЬ МАТЕРИАЛОВ LIST OF EQUIPMENT | МОТОРНЫЙ ПРИВОД CMM01 MOTORDRIVE CMM01 | |
| SR 4743-200-2020996 | 02 | S | =4743-200 | ZK1 | ПЕРЕЧЕНЬ МАТЕРИАЛОВ LIST OF EQUIPMENT | МОТОРНЫЙ ПРИВОД CMM01 MOTORDRIVE CMM01 | |
| SR 4743-200-2020996 | 02 | S | =4743-200 | ZM1 | ПЕРЕЧЕНЬ МАТЕРИАЛОВ LIST OF EQUIPMENT | МОТОРНЫЙ ПРИВОД CMM01 MOTORDRIVE CMM01 | |
| SR 4743-200-2020996 | 02 | S | =4743-200 | ZR1 | ПЕРЕЧЕНЬ МАТЕРИАЛОВ LIST OF EQUIPMENT | МОТОРНЫЙ ПРИВОД CMM01 MOTORDRIVE CMM01 | |
| SR 4743-200-2020996 | 02 | S | =4743-200 | ZS1 | ПЕРЕЧЕНЬ МАТЕРИАЛОВ LIST OF EQUIPMENT | МОТОРНЫЙ ПРИВОД CMM01 MOTORDRIVE CMM01 | |
| SR 4743-200-2020996 | 02 | S | =4743-200 | ZY1 | ПЕРЕЧЕНЬ МАТЕРИАЛОВ LIST OF EQUIPMENT | МОТОРНЫЙ ПРИВОД CMM01 MOTORDRIVE CMM01 | |
| SR 4743-200-2020996 | 02 | V | =4743-200 S | К01 | КЛЕММНАЯ СХЕМА TERMINAL DIAGRAM | МОТОРНЫЙ ПРИВОД CMM01 MOTORDRIVE CMM01 | |
| SR 4743-200-2020996 | 02 | V | =4743-200 S | КО 2 | КЛЕММНАЯ СХЕМА TERMINAL DIAGRAM | МОТОРНЫЙ ПРИВОД CMM01 MOTORDRIVE CMM01 | |
| SR 4743-200-2020996 | 02 | V | =4743-200 S | КОЗ | КЛЕММНАЯ СХЕМА TERMINAL DIAGRAM | МОТОРНЫЙ ПРИВОД CMM01 MOTORDRIVE CMM01 | |

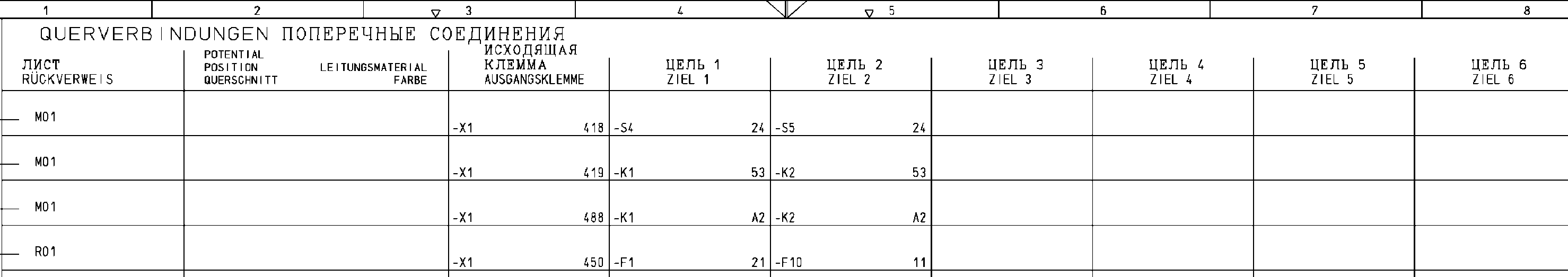

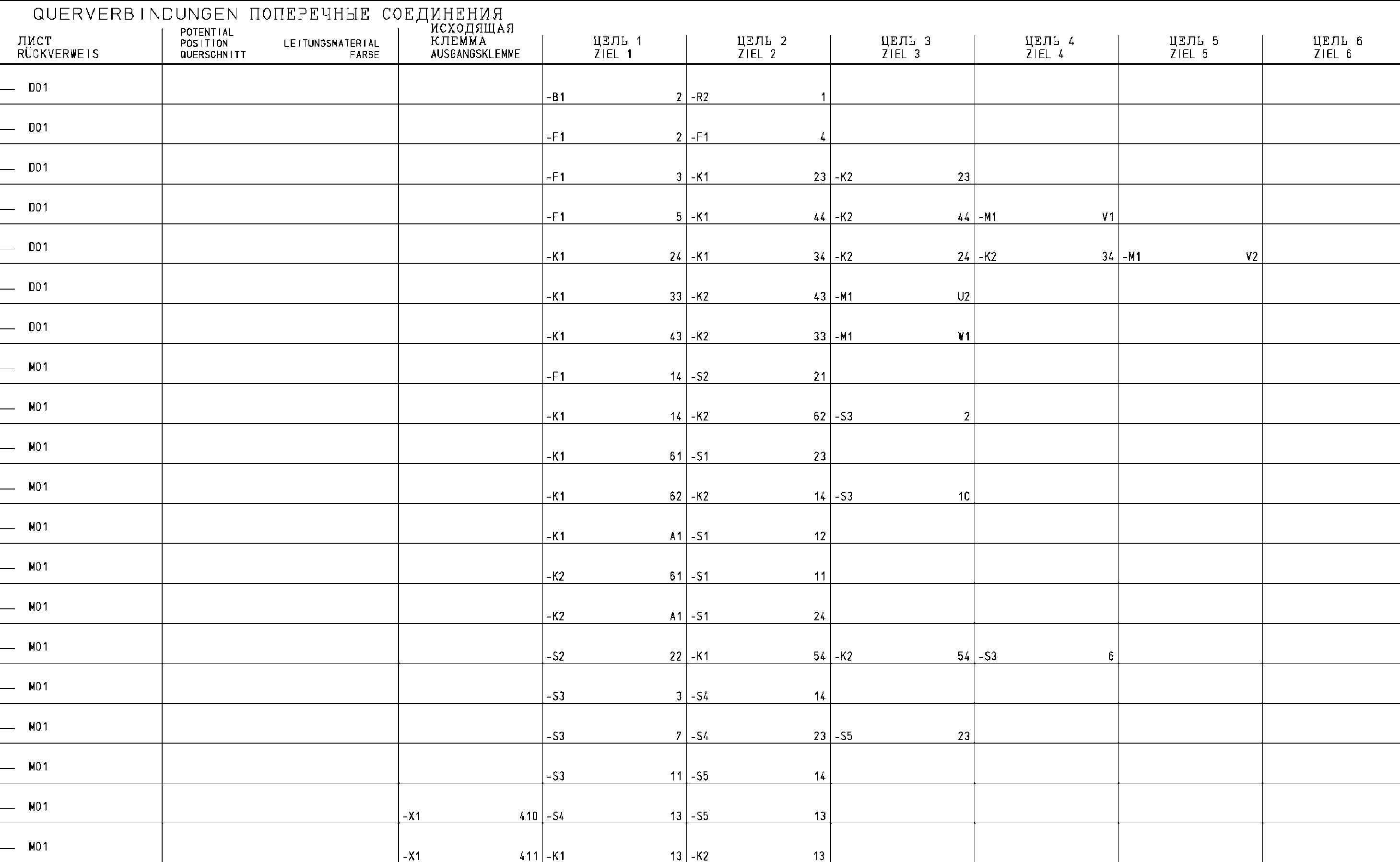

| SR 4743-200-2020996 | 02 | V | =4743-200 S | Q01 | КЛЕММНАЯ СХЕМА CROSSCONNECTIONS | МОТОРНЫЙ ПРИВОД CMM01 MOTORDRIVE CMM01 | |
| SR 4743-200-2020996 | 02 | V | =4743-200 S | Q02 | КЛЕММНАЯ СХЕМА CROSSCONNECTIONS | МОТОРНЫЙ ПРИВОД CMM01 MOTORDRIVE CMM01 | |
Рис 12 Перечень документов

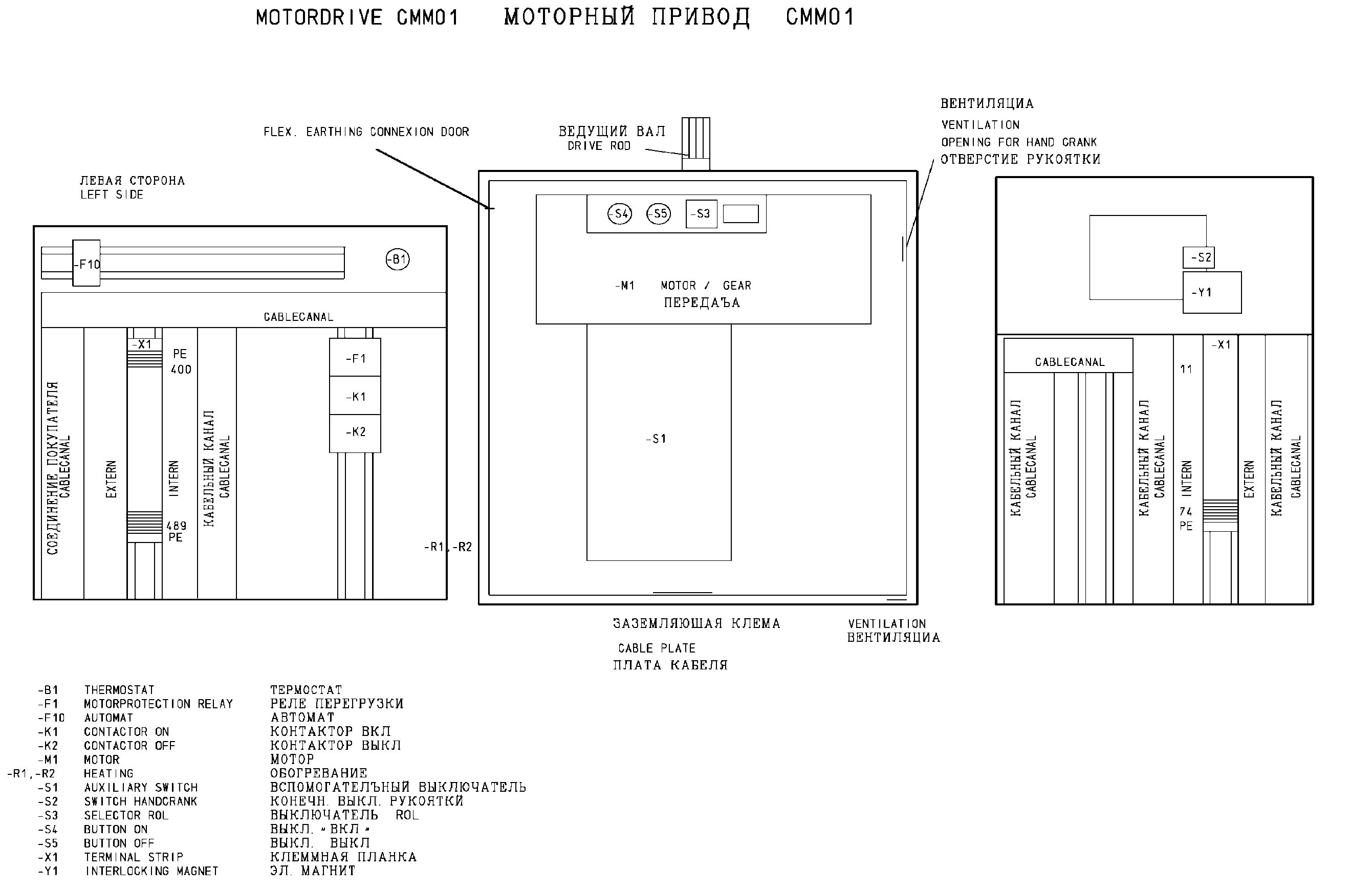

Рис 13 Компоновка привода 27 / 44

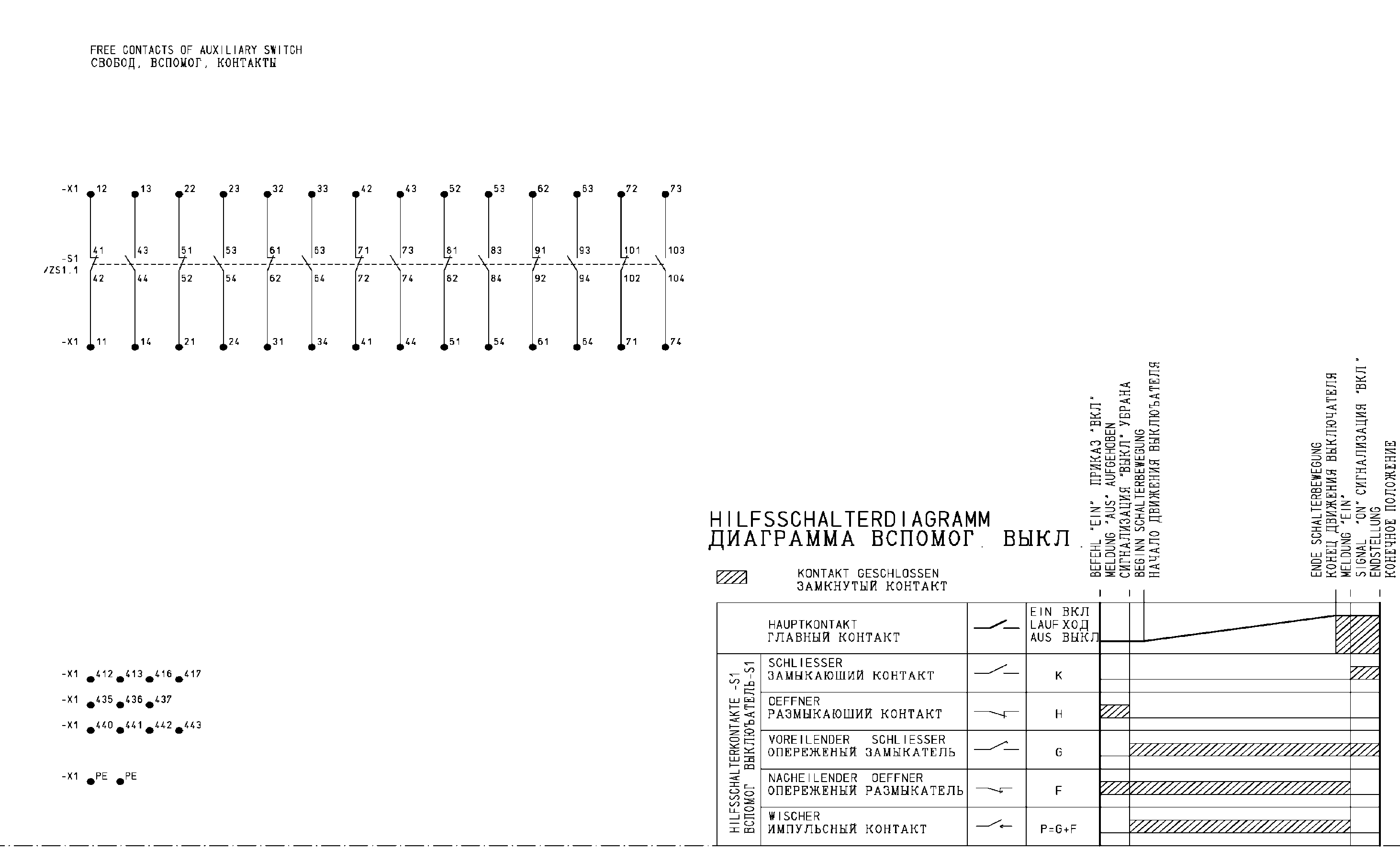

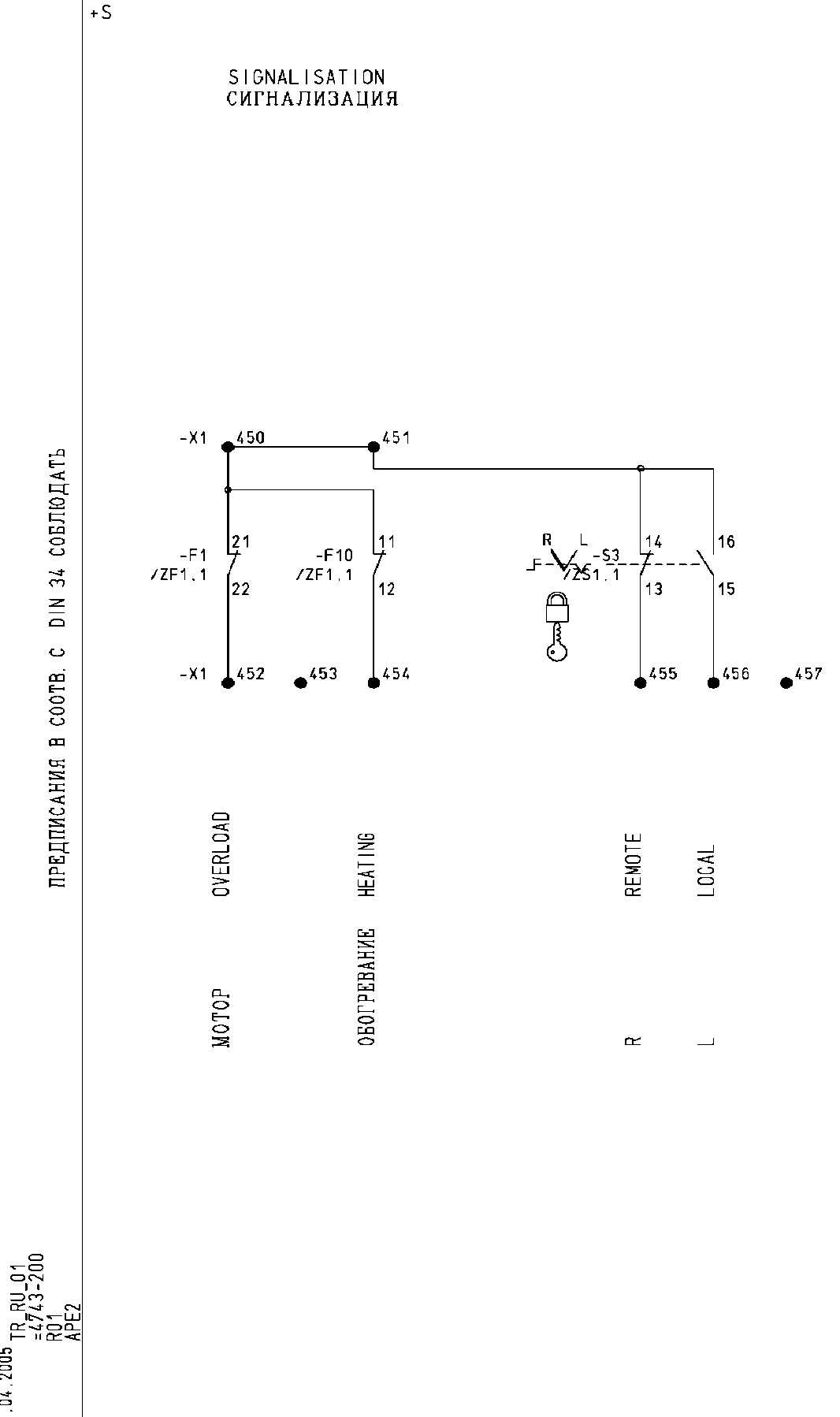

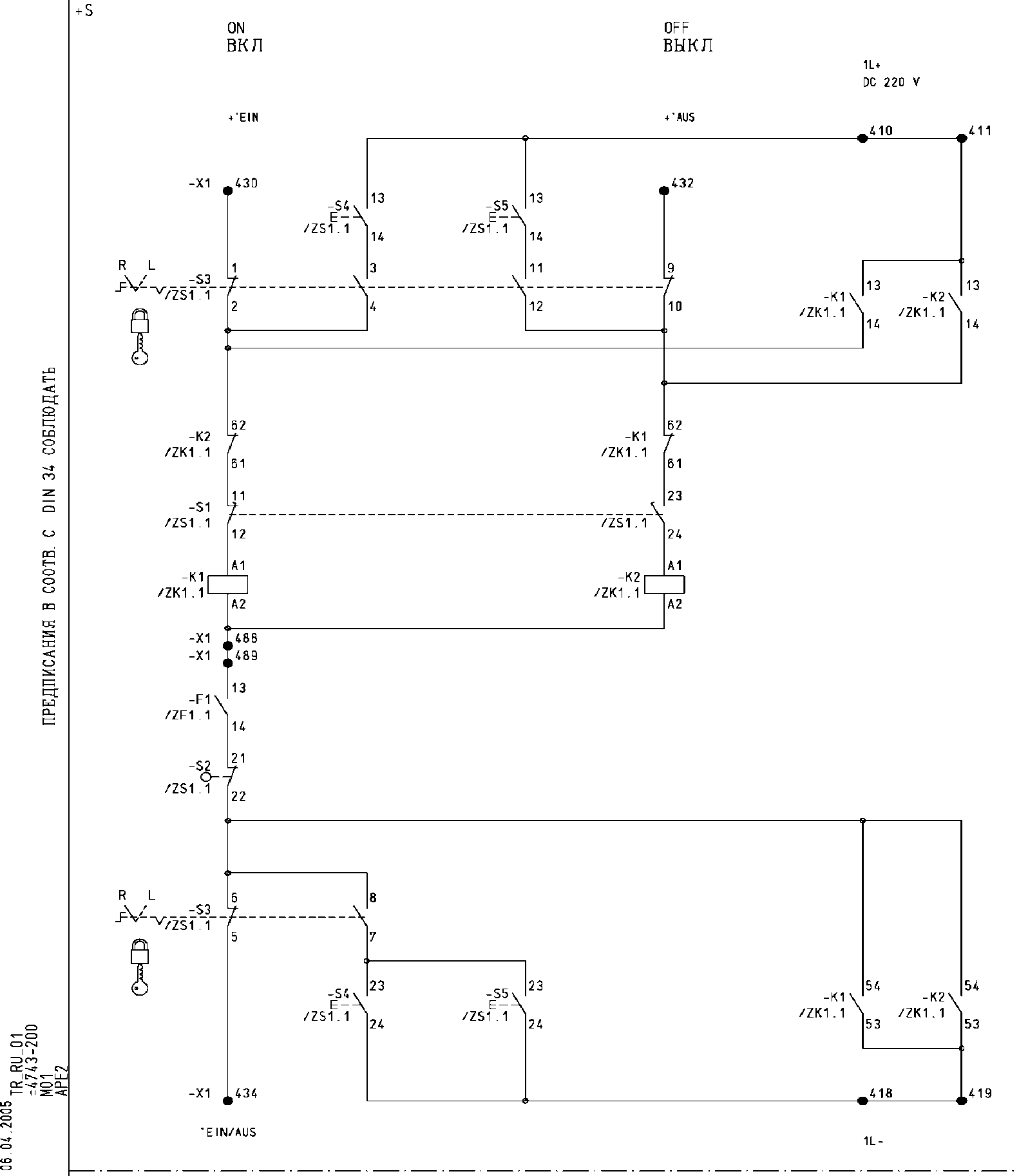

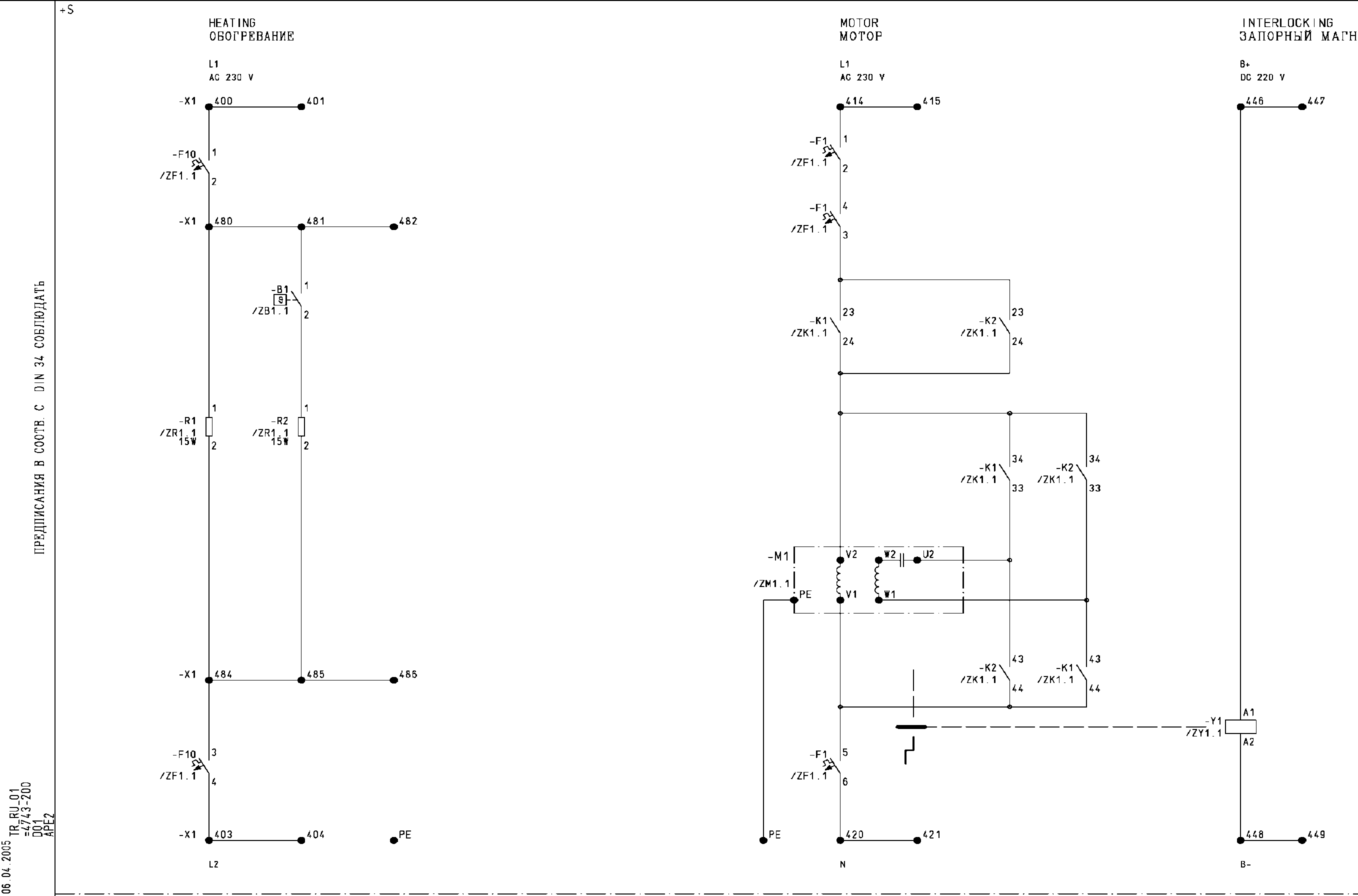

Рис 14 Электрическая схема

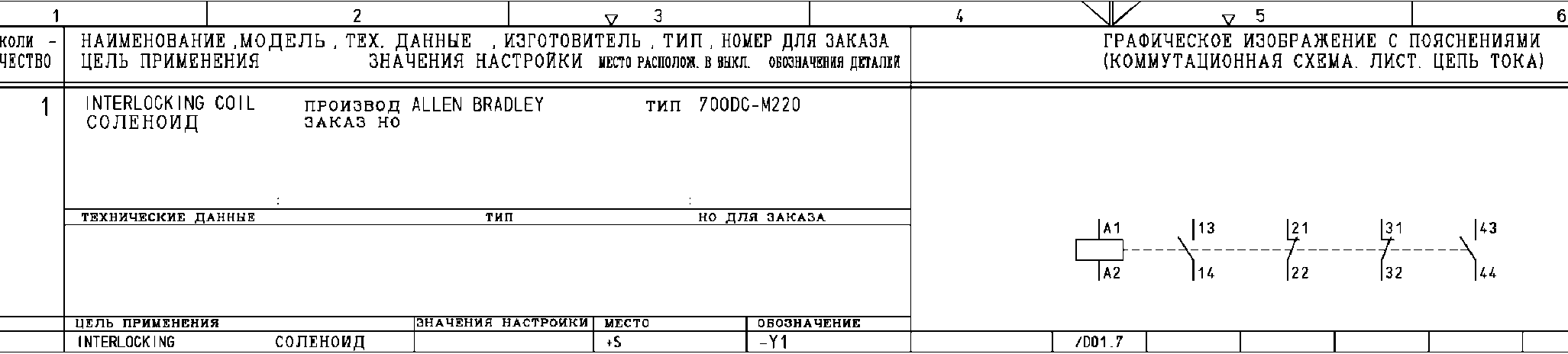

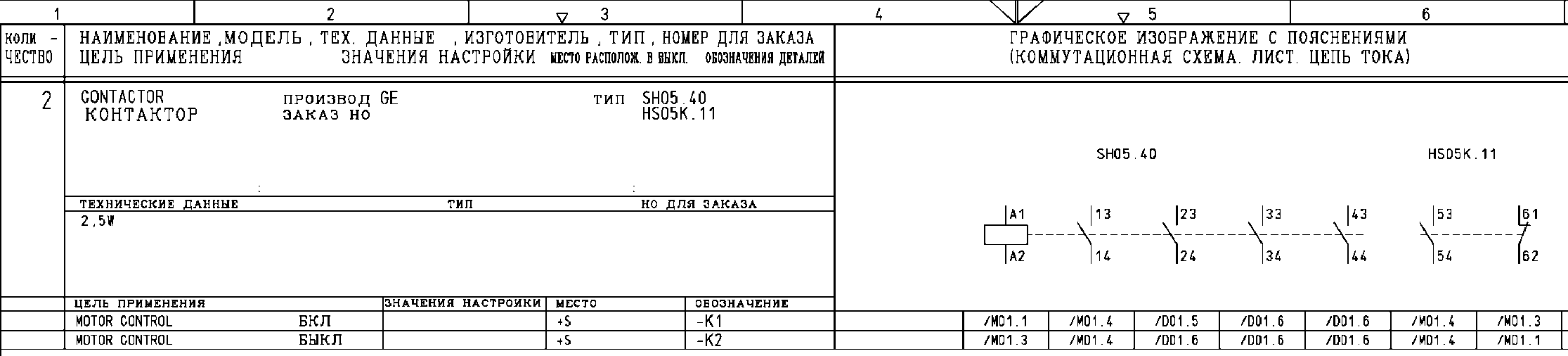

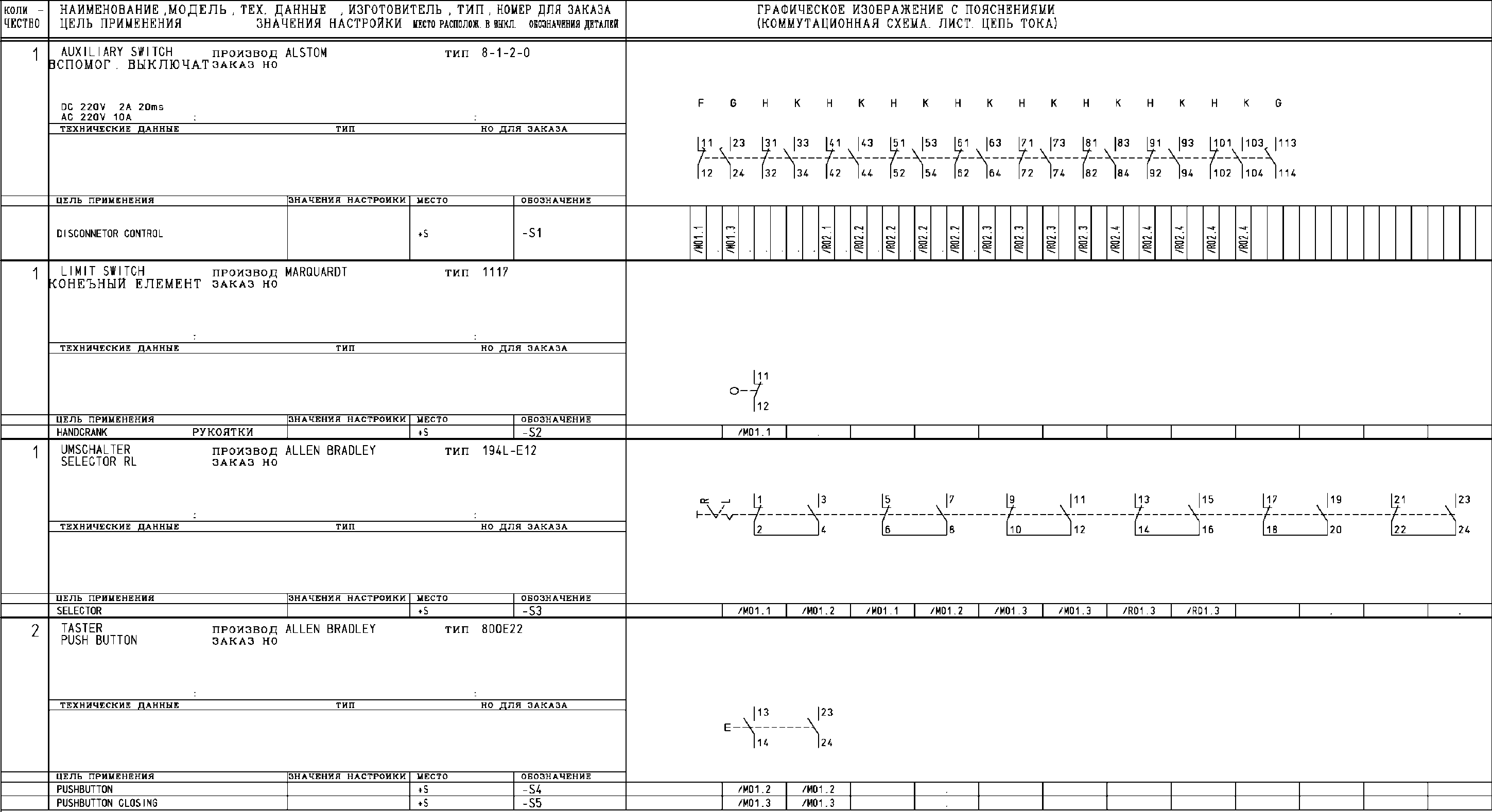

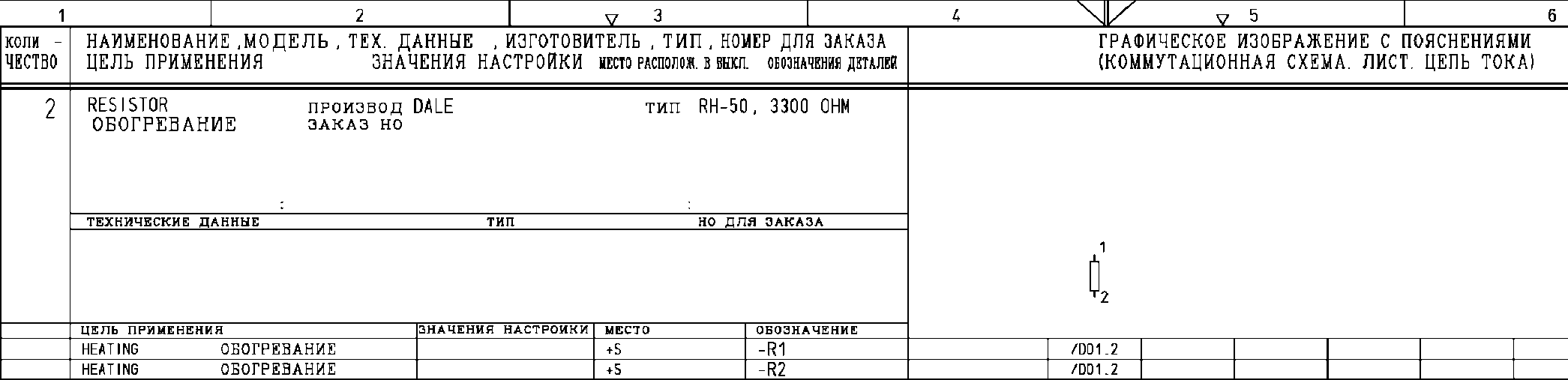

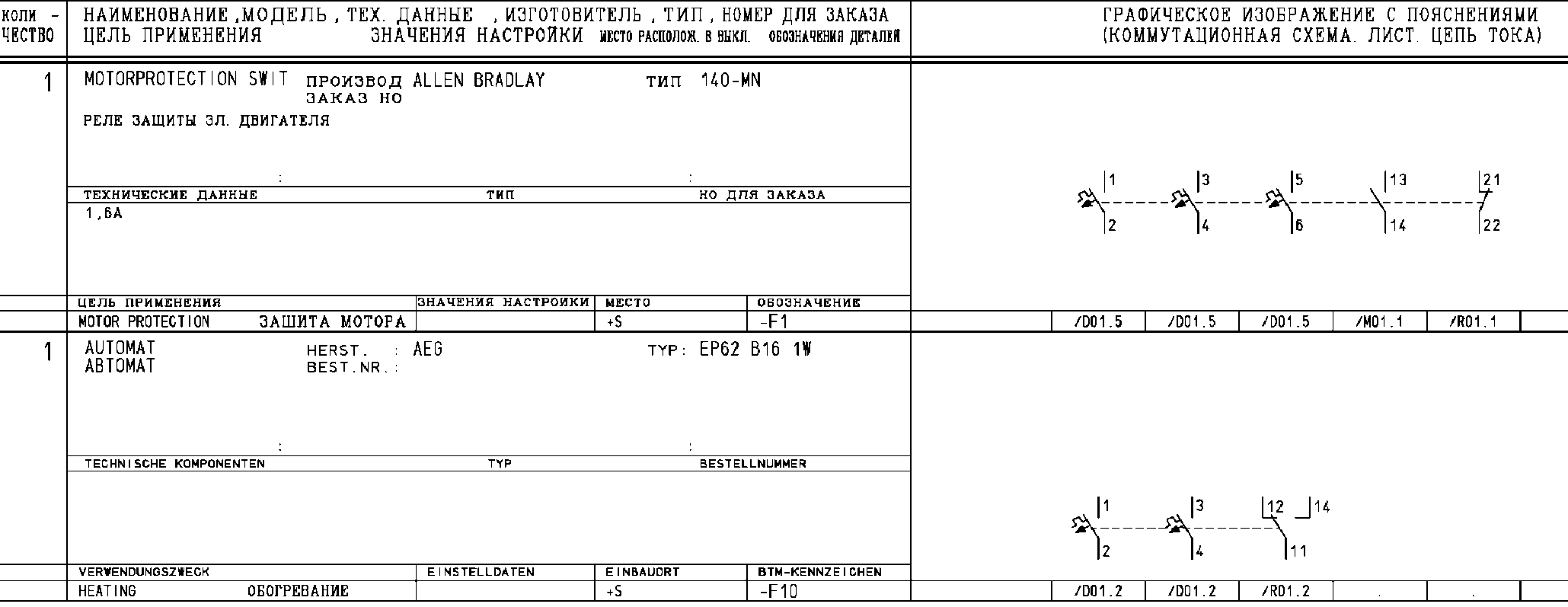

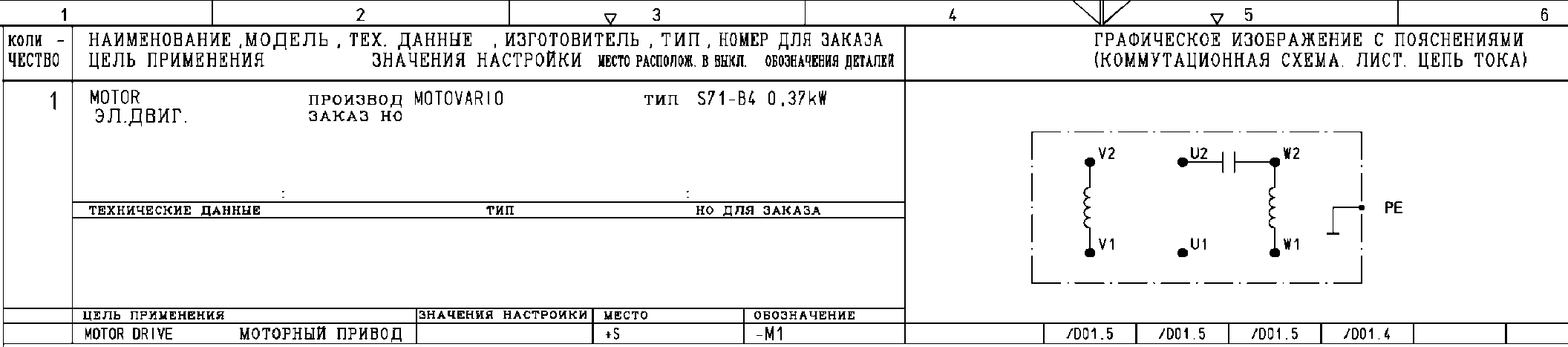

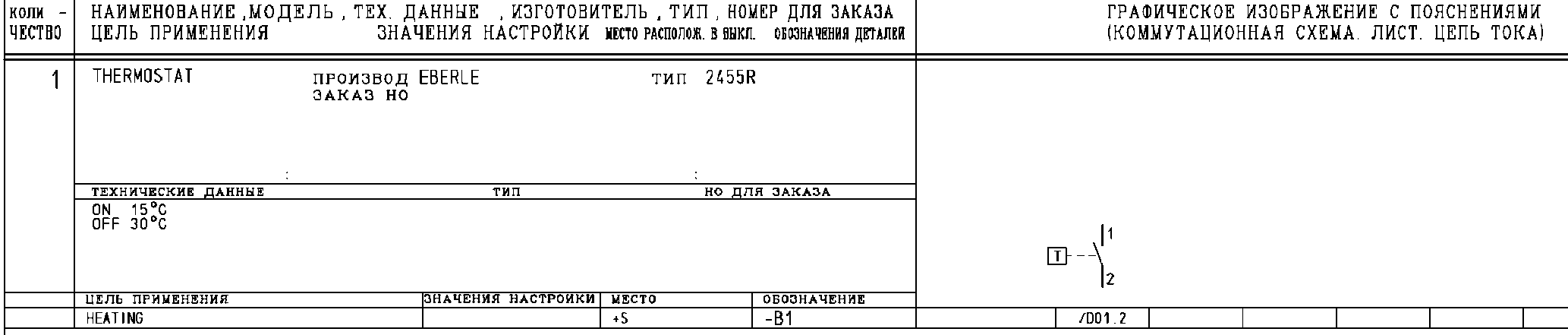

Рис 18 Перечень устройств
Рис 19 Перечень устройств
Рис 23 Перечень устройств
Рис 24 Перечень устройств

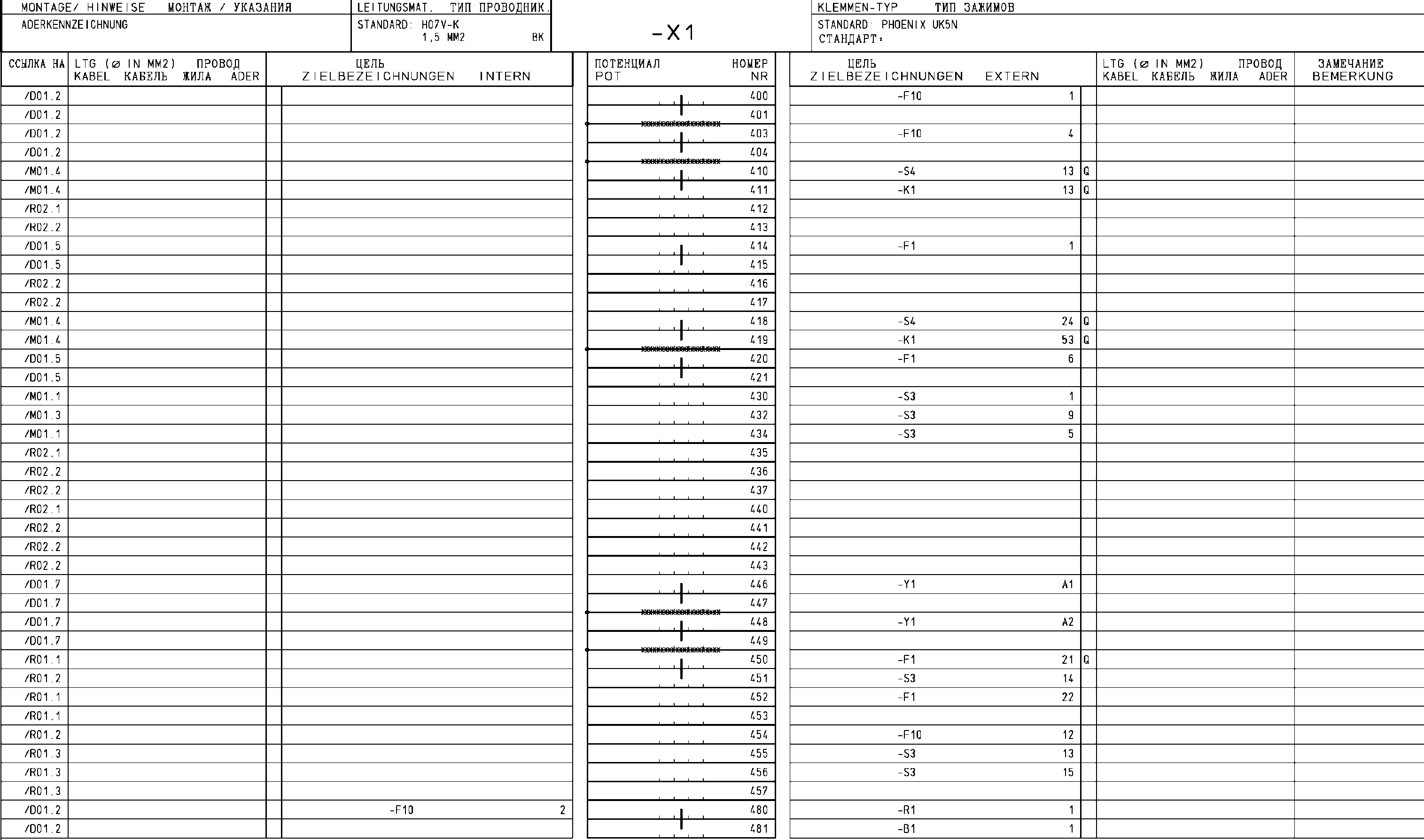

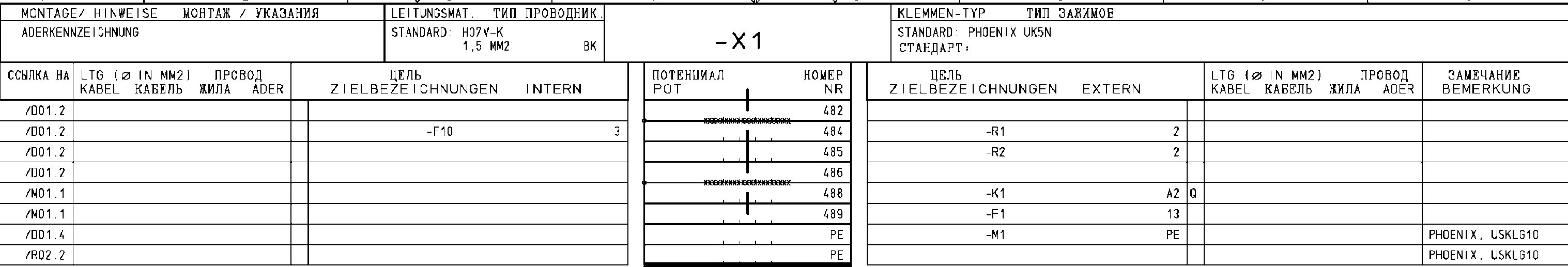

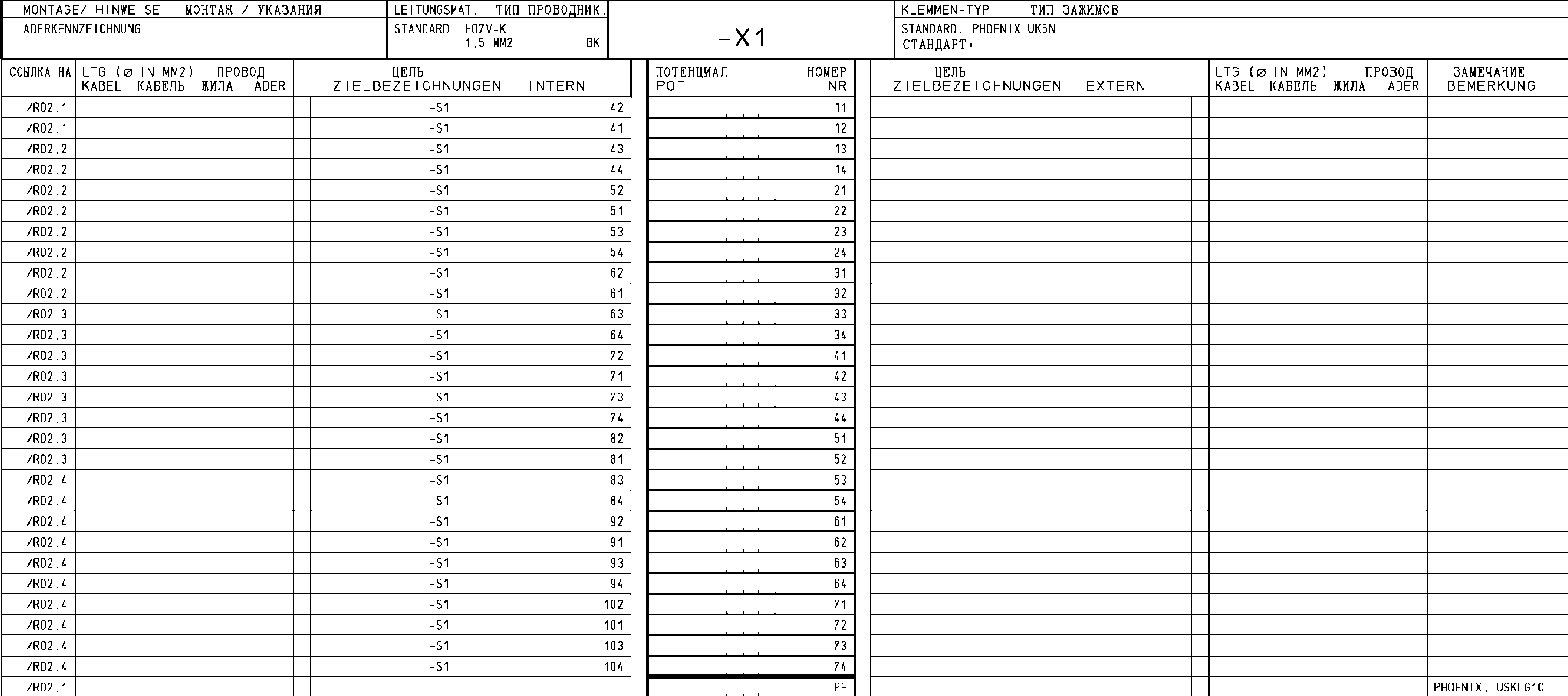

Рис 24 Схема подключений(клеммная схема)
Рис 25 Схема подключений(клеммная схема)
Рис 26 Схема подключений(клеммная схема)
Рис 27 Схема подключений(клеммная схема)
Рис 28 Схема подключений (клеммная схема) № п/п 2 008 079 43 / 44
