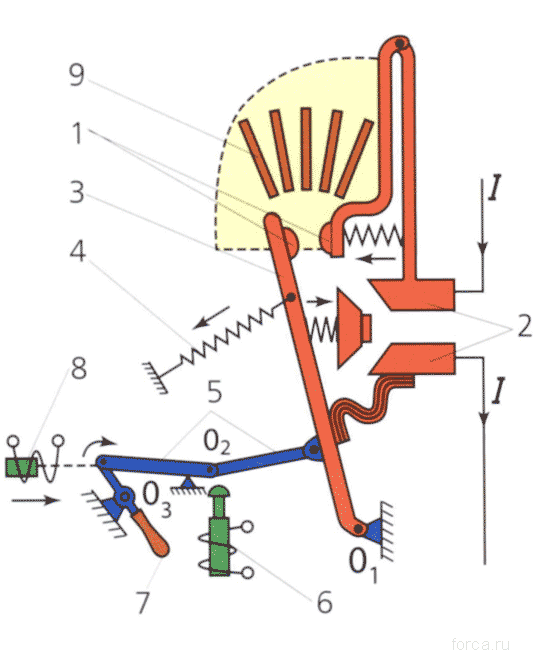

Принципиальная конструкция автоматического выключателя:

1 - дугогасительные контакты;

2 - главные контакты;

3 - контактный рычаг;

4 - пружина;

5 - рычаги механизма свободного расцепления;

6 - отключающий электромагнит;

7 - рукоятка;

8 - включающий электромагнит;

9 - пластины дугогасительные

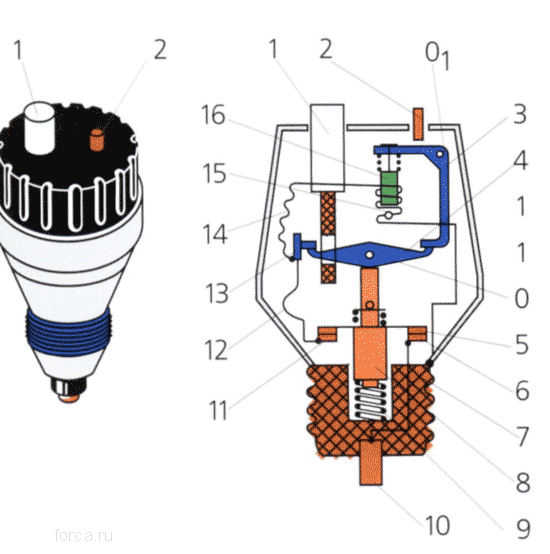

РЕЗЬБОВОЙ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ:

1 - кнопка включения;

2 - кнопка отключения;

3 - защелка;

4 - рычаг;

5 - контактный мостик;

6 - неподвижный контакт;

7 - резьбовая гильза;

8 - толкатель;

9 - пружина;

10 - контактный вывод;

11 - неподвижный контакт;

12 - биметаллическая пластина;

13 - штифт защелки;

14 - гибкая связь;

15 - обмотка электромагнита;

16 - сердечник
