Автоматические выключатели - Автомат АП-50

1. Автоматические выключатели
2. Автомат АП-50
3. Автоматический выключатель с комбинированным расцепителем
4. Выключатель автоматический типа ВА53-43

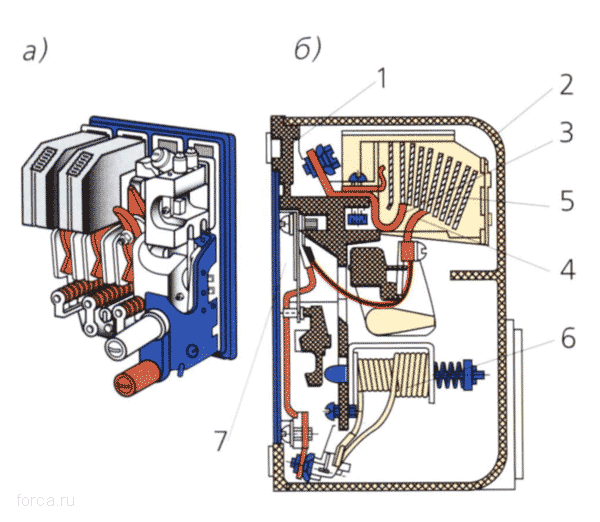

Автомат АП - 50:

а - общий вид; б - продольный разрез

1 - основание;

2 - пластмассовый корпус;

3 - неподвижный контакт;

4 - подвижный контакт;

5 - пластины дугогасительные;

6 - электромагнитный расцепитель;

7 - тепловой расцепитель
