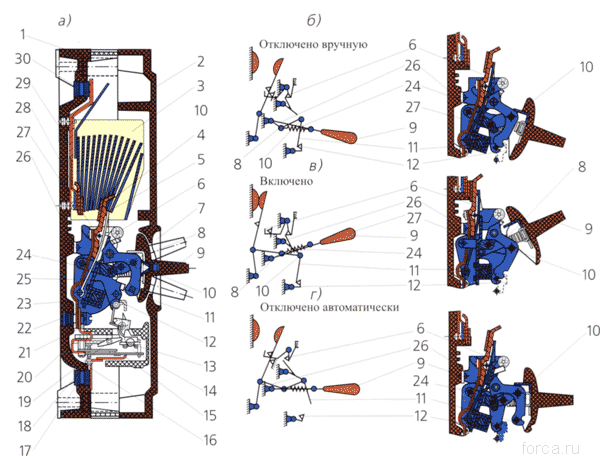

а - устройство автоматического выключателя с комбинированным расцепителем; б, в, г - кинематические схемы;

1 - основание; 2 - крышка корпуса; 3 - дугогасительная камера; 4 - подвижный контакт; 5 - основа контакта; 6,12 - защелка; 7 - окно; 8,10 - шарнир; 9 - рукоятка управления; 11 - рычаг; 12 - защелка; 13 - отключающая рейка; 14 - электромагнитный расцепитель; 15 - биметаллическая пластина; 16 - соединительный проводник; 17,30 - контактный вывод; 18 - возвратная пружина; 19 - якорь; 20 - сердечник; 21 - проводник; 22 - гибкая связь; 23 - траверса; 24 - пружина; 25 - контактодержатель; 26, 27 - рычаги; 28 - неподвижный контакт; 29 - шина
