ЗАЖИМЫ ДЛЯ КРЕПЛЕНИЯ ИЗОЛИРОВАННОЙ НЕСУЩЕЙ ЖИЛЫ (СИП-2)

Анкерные зажимы предназначены для жесткого крепления магистральных и ответвительных проводов. Зажимы обеспечивают необходимое тяжение СИП в анкерном пролете линии.

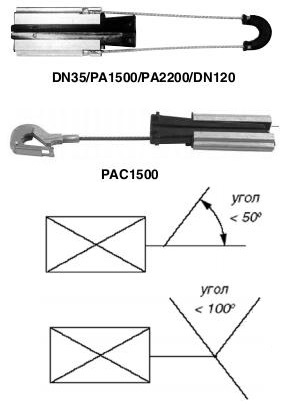

Анкерный клиновый зажим типа DN/PA/PAC

Назначение :

• Для крепления изолированной нулевой несущей жилы (СИП-2) на концевых и угловых опорах, а также промежуточных опорах.

Характеристика:

• Корпус выполнен из алюминиевого сплава методом экструзии, что обеспечивает высокую надежность зажима и его устойчивость к механическим воздействиям.

• Клиновидная вставка выполнена из изоляционного материала для защиты нулевой жилы двойной изоляцией.

• Тросик имеет пластмассовую накладку, защищающую его от износа при креплении на кронштейне (крюке).

• Зажимы рассчитаны на монтаж и эксплуатацию при низких температурах.

• Зажимы отличаются высокой прочностью, устойчивостью к коррозии, компактны.

• Установка зажимов производится без инструментов.

Особенности:

• Тросик зажима DN 35, РА 1500 и РА 2200 выполнен из нержавеющей стали, с шаровыми креплениями на обоих концах для удобства надежной фиксации.

• Тросик зажима РАС 1500 выполнен из нержавеющей стали, запрессован в корпусе зажима и снабжен крюком для подвешивания и блокировки на кронштейне без снижения механического тяжения магистрального провода в процессе монтажа СИП.

Позиция

Сечение жилы, мм2

Предельная нагрузка, даН

Диаметр, мм

Длина корпуса, мм

Масса, г

DN 35

PA 1500

РАС 1500

PA 2200

DN 120

25-35

50-54,6-70

50-54,6-70

80-95

95-120

1000

1500

1500

2200

2200

8-12

12-14

12-14

14-18

15-19

110

110

110

140

140

360

460

460

580

580

Поддерживающий зажим типа PS 1500+LM

Назначение:

• Подвесные поддерживающие зажимы применяются для крепления СИП-2 на промежуточных опорах.

Характеристика:

• Зажим открывается со стороны кронштейна.

• Элементы зажима, контактирующие с несущей нулевой жилой, изготовлены из диэлектрического материала и выполняют роль изолятора, а также защищают изоляцию жилы от механического повреждения.

• Обеспечивает необходимую степень свободы подвески СИП.

• Возможно применение на угловых опорах при углах поворота трассы до 90°. При этом необходимо учитывать допустимый радиус изгиба нулевой жилы.

Особенности:

• Блокировка несущей нулевой жилы производится без инструмента.

• Соединительный палец имеет ограниченную прочность для защиты магистральной линии от обрывов.

• При продольном перемещении СИП подвижное звено LM позволяет уменьшить циклические деформации несущей жилы.

Название

Позиция

Сечение жилы, мм2

Диаметр, мм

Разрушающая нагрузка, даН

Масса, г

Подвесной зажим

PS 1500+LM

16-95

8-16

>1200

170

PS 2000

25-120

8-19

>1500

170

ЗАЖИМЫ ДЛЯ КРЕПЛЕНИЯ ЧЕТЫРЕХПРОВОДНОЙ СИСТЕМЫ СИП БЕЗ НЕСУЩЕЙ ЖИЛЫ (СИП-4)

Анкерный зажим типа RPA

Назначение:

• Применяется для крепления СИП без несущей нулевой жилы.

Характеристика:

• Щеки выполнены из жесткой пластмассы, что обеспечивает жесткое крепление проводов.

• Зажим выполняет роль изолятора.

• Основные элементы конструкции выполнены из оцинкованной закаленной стали

Позиция

Сечение жилы, мм2

Масса, г

RPA 425/50 RPA 470/95 RPA 450/120

4x25-4x50

4x70-4x95

4x50-4x120

900

900

900

Анкерно-поддерживающий зажим PAS 216/435 для проводов абонентов.

Назначение:

• Зажим анкерный (натяжной) предназначен для концевого или промежуточного крепления 2-х или 4-х проводов абонентов сечением 10-35 мм2.

Характеристика:

• Зажим изготовлен из стали горячего цинкования и погодо-ультрафиолетостойкого термопластика, усиленного стекловолоконной структурой.

Особенности:

• При повороте щек, фиксирующих провод, на 90°, может также применяться как поддерживающий зажим на промежуточных опорах.

Кол-во жил

Позиция

Сечение жилы, мм2

Диаметр, мм

Предельная нагрузка. даН

Масса, г

Мин.

Макс.

Мин.

Макс

2/4

PAS 216/435

2х10

4х35

6

10,5

1000

400

Анкерный клиновой зажим типа DN 123

Назначение:

• Зажим клиновой анкерный (натяжной) предназначен для концевого крепления проводов ответвления сечением 6-25 мм2 от магистрали к вводам.

Характеристика:

• Зажим изготовлен из термопластика, усиленного стекловолоконной структурой.

Особенности:

• Предельная нагрузка анкерного зажима DN 123 увеличена с 220 кг до 350 кг, что позволило выполнять пролеты ВЛИ длиной до 40 м.

• При закреплении двух проводов в зажиме, предназначенном для четырех жил, необходимо обязательно заклинить второй клин в корпусе.

Примечания:

• Учитывая механическую прочность провода, пролет длиной 40 м допускается выполнять только проводами сечением 25 мм2 (2x25, 4x25).

Кол-во жил

Позиция

Сечение жилы, мм2

Диаметр, мм

Предельная нагрузка. даН

Масса, г

Мин.

Макс.

Мин.

Макс

2/4

DN 123

2х6

4х25

5

10,5

350

110

Подвесной зажим PS

Назначение:

• Используется для подвески СИП без несущей нулевой жилы.

Характеристика:

• Зажим выполнен из стали со вставкой из эластомера, предохраняющей жгут проводов от механических повреждений.

• Металлические части зажима защищены от коррозии:

- PS216/25 - оцинковкой.

- PS 425/50, PS 470/95 и PS 495/120 -цинко-кобальтовым покрытием.

Позиция

Сечение жилы, мм2

Диаметр, мм

Масса, г

Мин.

Макс

PS216/25

PS425/50 PS470/95

2x16-3x35-4x25

4x35-4x50-4x70

4x50-4x70-4x95

16

25

32

20

32

36

200

240

290

Характеристика:

• Зажим открывается со стороны кронштейна.

• Элементы зажима, контактирующие с жилами, изготовлены из изоляционного материала во избежание механического повреждения оболочки.

• Возможно применение на угловых опорах ВЛИ при углах до 90°. При этом необходимо учитывать максимальный радиус изгиба провода.

Особенности:

• Блокировка жил производится без инструмента.

• Зажим PS 4-16/95 снабжен защелкой обеспечивающей надежную блокировки жил и дополнительное удобство во время монтажа.

Позиция

Сечение жилы, мм2

Диаметр, мм

Разрушающая нагрузка, даН

Масса, г

Мин.

Макс

PS 4-16/95

PSP 25/120

2x16-4x95

2x16-4x120

8

7

36

42

>700

>700

170

180

АНКЕРНЫЕ КРОНШТЕЙНЫ

Анкерный кронштейн типа CS10.3

Назначение:

• Обеспечивает крепление одного или двух анкерных зажимов для магистральных СИП.

• Монтируется на опоры или на стены зданий

Характеристика:

• Кронштейн представляет собой моноблок из сплава алюминия высокой механической прочности.

• Обладает высокой устойчивостью к коррозии.

• Крепление осуществляется двумя болтами диаметром 14 или 16 мм или при помощи двух полос металлической ленты F207 в один оборот вокруг опоры и двух бугелей NB 20.

Особенности:

• Кронштейны CS10.3, СА2000 могут крепиться одним болтом.

Позиция

Предельная нагрузка, даН

Масса, г

CS 10.3

CA 2000

1500

2000

290

300

Кронштейн типа CS 1500.

Назначение:

• Применяется для крепления поддерживающих зажимов. Характеристика:

• Кронштейн выполнен из сплава цинка и алюминия повышенной прочности с высокой устойчивостью к механическим воздействиям и коррозии.

• Наличие упора на крюке кронштейна позволяет избежать запрокидывания поддерживающего зажима. Крепление производится болтом диаметром 14 или 16 мм или двумя полосками металлической ленты F207 в один оборот вокруг опоры и двумя скрепами NC20.

Особенности:

• Форма кронштейна обеспечивает удобство его монтажа на опоры различных типов.

• Кронштейн позволяет закрепить на нем ролик RT1 для раскатки СИП.

• Кронштейн рассчитан на механические усилия, создаваемые при раскатке СИП.

Анкерные кронштейны СА 16, СА 25

Назначение:

• Для крепления анкерного зажима DN 123 для ответвления СИП от магистрали к вводам.

Характеристика:

• Кронштейн изготовлен из алюминиевого сплава с высокой устойчивостью к механическим воздействиям и коррозии.

• Крепится к опоре одной полоской металлической ленты F207 в один оборот вокруг опоры и одной скрепой NC20 или болтом М8, М10, крепление к стене -шурупом или клиновым анкером.

Особенности:

• Кронштейн позволяет выполнить анкерное крепление на опоре или на стене здания, сооружения.

Позиция

Предельная нагрузка, даН

Масса, г

СА 16

СА25

220

400

100

100

Анкерные кронштейны для монтажа СИП по стенам зданий типа СТ 600, СВ 600

Назначение:

• Для крепления анкерных зажимов. Характеристика:

• Выполнены из сплава алюминия с высокой механической прочностью.

• Крепление к стене производится через отверстия диаметром 16 мм

• СТ 600 обеспечивает крепление одного или двух анкерных зажимов

• СВ 600 обеспечивает крепление одного анкерного зажима.

Особенности:

• Применяется для анкерного крепления СИП на стене здания.

Наименование

Позиция

Масса, г

Кронштейн с двухточечным креплением

Кронштейн с трехточечным креплением

220

400

100

100

Крюк монтажный В 16, В 20

Назначение:

• Применяется для крепления анкерных или поддерживающих зажимов на железобетонных, металлических или деревянных опорах с монтажными отверстиями.

Характеристика:

• Крюк выполнен из оцинкованной стали повышенной прочности с высокой устойчивостью к коррозии.

Позиция

Предельная нагрузка, даН

Диаметр, мм

Длина, мм

Масса, г

В 16/240

В 20/240

1500

2000

16

20

240

240

780

1300

Крюк монтажный CF 16

Назначение:

• Применяется для крепления анкерных или поддерживающих зажимов.

Характеристика:

• Монтируется на железобетонных, металлических или деревянных опорах, крепление производится двумя полосками металлической ленты F207, F107 в один оборот вокруг опоры и двумя скрепами NC20 на промежуточных опорах или бугелями NB20 на анкерных опорах.

• Крюк выполнен из сплава цинка и алюминия повышенной прочности с высокой устойчивостью к коррозии.

Позиция

Предельная нагрузка, даН

Диаметр, мм

Масса, г

CF 16

1800

16

400

Крюк с резьбой ВТ 8

Назначение:

• Применяется для анкерного крепления СИП на деревянной стене здания или деревянных опорах.

Характеристика:

• Крюк выполнен из оцинкованной стали повышенной прочности с высокой устойчивостью к коррозии.

Позиция

Предельная нагрузка, даН

Диаметр, мм

Масса, г

ВТ 8

600

8

150
