Дополнительное оборудование

Зажим ответвительный типа PC 481

Назначение:

• Используется для подключения измерителя напряжения, закороток и защитного заземления (устанавливаются в начале и в конце линии). Устанавливается на токопроводящих и нулевой жилах на весь срок службы линии. Обеспечивает надежное защитное заземление в комплекте со штатным устройством M6D и МаТ.

Характеристика:

• Изоляция зажима испытана напряжением 6 кВ (в течение 1 мин в воде).

• Контроль над усилием затяжки болта осуществляется применением срывной головки.

• Корпус зажима находится в открытом положении, позволяющем свободно размещать провод при монтаже.

• Встроенный адаптер снабжен маркировкой 1, 2, 3, N.

Дополнительно по теме

Зажимы для крепления несущей жилы

Ответвительные зажимы

Дополнительное оборудование

Крепежные изделия

Устройства и приспосодления для монтажа СИП

Узлы крепления СИП-2

Монтаж СИП

Применение СИП-2 в сетях наружного освещения

Нарушения при монтаже СИП-2

Позиция

Сечения СИП, мм2

Болт

Макс, нагрузка 1,А

Масса, г

Усилие затяжки, Н м

Размер головки, мм

PC 481

16-150

14

13

4000 А/1 с

190

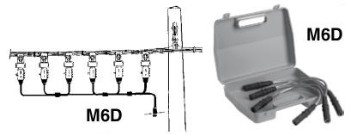

Устройство для закорачивания M6D, M7D

Назначение:

• Устройство M6D, M7D используется для наложения временного защитного заземления СИП, присоединяется к зажимам РС481.

Характеристика:

• Состоит из 6 или 7 штепсельных патронов байонетного типа.

Особенности:

• Необходимо бережно обращаться с устройством и после выполнения монтажных работ его следует убрать в футляр.

Устройство заземления МаТ

Назначение:

• Предназначено для временного заземления.

Характеристика:

• Устройство заземления МаТ состоит из штекера заземления, вставляемого в байонетный разъём устройства M6D, M7D и десятиметрового гибкого медного провода сечением 16мм2 со струбциной, присоединяемой к заземляющему устройству.

Особенности:

• Необходимо бережно обращаться с устройством, и после выполнения работ его следует убрать в футляр.

Наименование

Позиция по каталогу

Масса, г

Устройство заземления

Устройство для закорачивания 6 патронов

Устройство для закорачивания 7 патронов

МаТ

M6D

M7D

2500

2000

2200

Ограничитель перенапряжения

Назначение:

• Служит для ограничения коммутационных и грозовых перенапряжений в системах СИП до 1 кВ.

Характеристика:

• Ограничитель перенапряжения - варисторного типа. Поставляется в сборе с прокалывающим зажимом.

Позиция

Сечение СИП,

мм2

Uн ограничителя, кВ

Остаточное напряжение, кВ, при импульсе тока

Масса, г

5 кА

1/2,5 мкс

1,25 кА

8/20 мкс

2,5 кА

8/20 мкс

5 кА

8/20 мкс

10 кА

8/20 мкс

OP 600/28 OP 600/50 OP 600/66

16-150

16-150

16-150

0,275

0,500

0,660

1,399 2,916 3,867

0,781 1,336 1,975

0,884 1,485 2,195

0,974 1,730 2,465

1,109 1,965 2,905

210

210

210

Мачтовые рубильники с предохранителями

Мачтовые рубильники с предохранителями на 160А, 415В соответствуют IEC 60947-3/EN 60947-3, АС 22В Плавкие вставки от 00-6 до 160А (IEC 60269-2А).

Мачтовые рубильники комплектуются плавкими вставками, монтажными рейками, а также изолирующей штангой, позволяющей управлять рубильниками с земли.

Позиция

Кол-во полюсов

Сечение проводов, мм2

Масса, г

R 3

R 4

R 1

3+N

4

1

Al 2x(16-120)

Al 2x(16-120)

Al 2x(16-120)

5200

5200

1600

СОЕДИНИТЕЛЬНЫЕ ЗАЖИМЫ

Зажимы предназначены для соединения токопроводящих жил, а также несущей нулевой жилы в пролете. Зажимы обеспечивают необходимую механическую прочность и надежный электрический контакт.

Зажим типа MJPT

Назначение:

• Используется для соединения несущей нулевой и токопроводящих жил на магистрали (AI/AI; Al/Cu; Си/Си).

Характеристика:

• Зажимы обеспечивают соединение двух изолированных и неизолированных жил.

• Соединение осуществляется методом опрессовки.

• Для избежания ошибочного применения, помимо основной маркировки, зажимы дополнительно маркируются цветом защитных заглушек.

Особенности:

• Герметичность контакта улучшена опрессовкой металлических колец. Внимание!

Соединительный зажим MJPT 54,6N предназначен только для соединения несущей нулевой жилы сечением 54,6 мм2, для нулевой жилы сечением 50 мм2 необходим зажим MJPT 50N.

Не допускается применять прокалывающие ответвительные зажимы для соединения СИП в пролете.

Наименование

Сечение 1 мм2

Сечение 2 мм2

Матрица

Масса, г

MJPT 25N

MJPT 35.25

MJPT 35

MJPT 35N

MJPT 50.25

MJPT 50.35

MJPT 50

MJPT 50N

MJPT 54.50

MJPT 54,6N

MJPT 70.35

MJPT 70.50

MJPT 70.54.6N

MJPT 70

MJPT 70N

MJPT 95.50

MJPT 95.70

MJPT 95

MJPT 95N

MJPT 120

MJPT 120N

MJPT 120/95 MJPT 150.70 MJPT 150.95 MJPT 150.120

MJPT 150

25

35

35

35

50

50

50

50

54

54

70

70

70

70

70

95

95

95

95

120

120

120

150

150

150

150

25

25

35

35

25

35

50

50

50

54

35

50

54

70

70

50

70

95

95

120

120

120

70

95

120

150

Е173

Е173

Е173

Е173

Е173

Е173

Е173

Е173

Е173

Е173

Е173

Е173

Е173

Е173

Е173

Е215

Е215

Е215

Е215

Е215

Е215

Е215

Е215

Е215

Е215

Е215

100

100

100

100

100

100

100

180

180

180

100

100

180

100

180

180

180

180

180

190

190

190

190

190

190

190

Зажим типа MJPB

Назначение:

• Используется для соединения СИП на ответвлениях (AI/AI; Al/Cu; Cu/Cu).

Характеристика:

• Соединительные зажимы, обеспечивают соединение двух изолированных жил из алюминия и меди.

• Соединение осуществляется путем опрессовки.

• Определение сечения по цвету вставок на зажиме.

Последовательность монтажа:

• Удалить изоляцию с жилы с соблюдением указанной длины.

• Произвести зачистку оголенного конца жилы щеткой.

• Вставить жилу внутрь гильзы до упора.

• Опрессовать соединительный зажим прессом HT 50 или R 22 с матрицей Е140.

Наименование

Сечение 1 мм2

Сечение 2 мм2

Матрица

Масса, г

MJPB 4-6

MJPB 6

MJPB 6-10

MJPB 6-16

MJPB 6-25

MJPB 6-35

MJPB 10

MJPB 10-16

MJPB 10-25

MJPB10-35

MJPB 16

MJPB 16-25

MJPB 16-35

MJPB 25

MJPB 25-35

MJPB 35

4

6

6

6

6

6

10

10

10

10

16

16

16

25

25

35

6

6

10

16

25

35

10

16

25

35

16

25

35

25

35

35

Е140

Е140

Е140

Е140

Е140

Е140

Е140

Е140

Е140

Е140

Е140

Е140

Е140

Е140

Е140

Е140

20

20

20

20

20

20

20

20

25

25

25

25

25

25

25

25

Изолированные наконечники типа CPTAUR

Назначение:

• Используется для соединения СИП с электрооборудованием. Предназначены для алюминиевых и медных шин.

Характеристика:

• Изолированные алюминиевые наконечники с медной луженой клеммой.

• Наконечник обеспечивает герметичный контакт с изолированной жилой СИП.

• Гильза заполнена консистентной смазкой.

Особенности:

• Клеммы наконечников CPTAUR специально адаптированы под российское электрооборудование

• Соединение с СИП осуществляется прессованием с использованием шестигранных матриц

Наименование

Сечение мм2

P, мм

Т, мм

L, мм

Матрица

Масса, г

CPTAUR 16 CPTAUR 25 CPTAUR 35 CPTAUR 50 CPTAUR 54 CPTAUR 70 CPTAUR 95 CPTAU 120 CPTAU 150

16

25

35

50

54

70

95

120

150

22

22

22

22

22

22

22

30

30

13

13

13

13

13

13

13

15

15

95

95

95

95

95

95

95

120

120

Е173

Е173

Е173

Е173

Е173

Е173

Е215

Е215

Е215

100

100

100

100

100

100

130

130

130

Комплект арматуры для соединения СИП с кабелем.

Назначение:

• Используется для соединения кабелей с бумажной и пластмассовой изоляцией с СИП на напряжение до 1 кВ.

Характеристика:

• СоединениеСИП с кабелемосуществляется соединительными муфтами типа: 4СПтсип-25/50, 4СПтсип-70/120, 4СПтсип-150/240.

• На место разделки кабеля необходимо установить концевую термоусаживаемую муфту без наконечников.

• Информация о соединительных и концевых муфтах приведена ниже:

Наименование

Сечение кабеля мм2

Сечение СИП, мм2

Единица измерения

1

2

3

4СПтсип-25/50

4СПтсип-70/120

4СПтсип-150/240

4x25; 4x35; 4x50

4x70; 4x95; 4x120

4x150; 4x185; 4x240

4x25;3x25+35; 3x35+54,6; 3x50+54,6

3x70+54,6; 3x70+70; 3x95+70; 3x120+95

3x150+95

компл.

компл.

компл.

Наименование

Сечение кабеля мм2

Единица измерения

Концевая муфта для кабеля с бумажной изоляцией

1

2

3

4КВНтп-В(О)-25/50 4КВНтп-В(О)-70/120 4КВНтп-В(О)-150/240

25-50

70-120

150-240

компл.

компл.

компл.

Концевая муфта для кабеля с пластмассовой изоляцией

1

2

3

4ПКВНтп-В-35/50 4ПКВНтп-В-70/120 4ПКВНтп-В-150/240

25-50

70-120

150-240

компл.

компл.

компл.

Концевая муфта для кабеля с пластмассовой изоляцией в броне

1

2

3

4СПтсип-25/50

4СПтсип-70/120

4СПтсип-150/240

25-50

70-120

150-240

компл.

компл.

компл.

ОГРАНИЧИТЕЛЬ МОЩНОСТИ (ОМ)

Для ограничения потребляемой мощности рекомендуется устанавливать на токопроводящие жилы абонентских ответвлений сечением 16 и 25 мм2 ограничитель мощности (ОМ), состоящий из корпуса предохранителя PF и съемного предохранителя FG.

Корпус предохранителя типа PF

Назначение:

• Для ограничения потребительской мощности, а также для защиты магистральной линии от КЗ и перегрузок.

Характеристика:

• Корпус состоит из двух частей, легко собирается, обеспечивает герметичность.

• Изготовлен из погодо- и ультрафиолетостойкого полимера.

Особенности:

• Контактное соединение с линией сечением 16, 25 мм2 осуществляется опрессовкой.

• На корпусе предусмотрены специальные отверстия для установки пломбы и избежания несанкционированной замены предохранителя.

• Допускается использование съемных предохранителей длиной от 30 до 40 мм и диаметром от 8,5 до 14 мм.

Примечание:

• Для опресования неизолированных наконечников ограничителя мощности (ОМ) PF 16, PF 25 сечением 16-25 мм2 следует применять пресс-клещи R 05 с револьверными шестигранными матрицами.

Позиция

Сечение жилы, мм2

Масса, г

PF

PF - 10

PF - 16

PF - 25

1,5-4

6-10

16

25

60

60

60

60

Съемный предохранитель типа FG

Назначение:

• Помещается во внутрь корпуса PF.

Характеристики:

• Максимально допустимая сила тока от 2 до 63 А.

• Номинальное напряжение 400 В.

Особенности:

• Предохранитель легко вынимается.что позволяет создать точку выключения путем простого удаления предохранителя.

Позиция

Допустимый ток нагрузки, А

Масса, г

FG 102

FG 104

FG 106

FG 110

FG 116

FG220 FG225 FG235

FG250

FG263

2

4

6

10

16

20

25

35

50

63

20

20

20

20

20

20

20

20

20

20

АРМАТУРА ДЛЯ ПРОВОДОВ ВВОДА В ДОМ

Устройство типа RA для промежуточного крепления проводов ввода в дом

Назначение:

• Применяется для изменения направления подвески ответвительных проводов на угловых опорах, стенах зданий и сооружений.

Характеристика:

• Пластмассовый корпус выполнен в виде изогнутого желоба для ответвительных проводов.

• Скоба крепления и держатель выполнены из нержавеющей стали.

Позиция

Сечение,мм2

Максимальный диаметр, мм

Масса, г

RA 16-25 RA 25-70

от 2x16 до 2x25 от 2x25 до 4x70

22

22

45

75

Дистанционный фиксатор BIC

Назначение:

• Используется для крепления СИП и кабелей на опорах и стенах зданий.

Характеристика:

• Крепление к стенам - шурупами или анкерами, к опорам - одной полосой металлической ленты F 207 со скрепой NC 20.

• Крепление СИП или кабелей осуществляется с помощью стяжных хомутов Е 778, Е 260, поставляемых в комплекте с дистанционным фиксатором.

Позиция

Диаметр жгута, мм2

Масса, г

Мин.

Макс.

BIС-15.50 BIC-50.90

15

50

50

90

20

25
