Выключатели вакуумные ВР35НС(НСМ) с трансформаторами тока - Комплектность поставки, заказ
- Выключатели вакуумные ВР35НС(НСМ) с трансформаторами тока
- Технические параметры
- Конструкция и принцип работы
- Комплектность поставки, заказ
В комплект поставки входят:
выключатель, шт 1
ведомость эксплуатационных документов ВЭ,шт 1
комплект эксплуатационных документов согласно ведомости ВЭ, комп 1
комплект запасных частей, инструментов и приспособлений согласно ведомости одинарного ЗИП, комп 1
комплект запасных частей, инструментов и приспособлений согласно ведомости ремонтного ЗИП, комп 1*
Примечание. * поставляется по отдельному заказу за отдельную плату.
6 Заказ выключателей
При заказе выключателя ВР35НС с трансформаторами тока необходимо пользоваться Приложением В.
Кроме структурного обозначения типоисполнения выключателей, должны указываться:
Номер варианта электрической принципиальной схемы
выключателя согласно приложения Б;
Род тока (переменный или постоянный), напряжение в вольтах и частота:
а) цепи электромагнита (YA1);
б) цепи включения (КСС);
в) цепи отключения (КСТ);
г) цепи отключения от независимого питания (KCV);
Ток срабатывания цепей отключения для схем с дешунтированием (КС А).
Необходимость поставки установочной рамы НКАИ.301211.161 и подставки НКАИ.301318.077.
Необходимость поставки шкафа релейного неоперативного включения;
Наличие встроенных трансформаторов тока со стороны нижних и верхних контактов.
При заказе выключателей ВР35НСМ с трансформаторами тока необходимо пользоваться Приложением В. Кроме структурного обозначения типоисполнения выключателей и ТУ должны дополнительно указываться:
Номер варианта электрической принципиальной схемы выключателя согласно приложения Б;
Род тока (переменный или постоянный), напряжение в вольтах и частота:
а) цепи электродвигателя (М) заводки включающей пружины
привода;
б) цепи электромагнита отключения (YAT);
в) цепи электромагнита включения (YAC);
г) цепи электромагнита отключения от независимого питания
(YAV);
Ток срабатывания цепей электромагнитов отключения для схем с дешунтированием (YAA1, YAA2).
4. Необходимость поставки установочной рамы НКАИ.301211.161 и подставки НКАИ.301318.077.
Параметры встроенных трансформаторов тока указываются согласно:
ТОЛ-35 технических условий ТУ 16-2005 ОГГ.671213.045 ТУ;
GIF35 сайта Http://www.ritz-messwandler.de/
Контактная информация
ЗАО "Высоковольтный союз"
ул. Торговая, 5,г. Екатеринбург,620010, Россия
телефон: (+7 343)217-48-44
факс: (+7 343) 217-48-44
http://www.vsoyuz.ru/ e-mail: ekaterinburg@vsoyuz.ru
ООО "Высоковольтный союз-Украина" ул. Белая, 16, г. Ровно, 33001, Украина телефон: (+38 0362) 61-72-94 факс: (+38 0362) 61-72-10
www.vsoyuz.com.ua e-mail: rivne@vsoyuz.com.ua

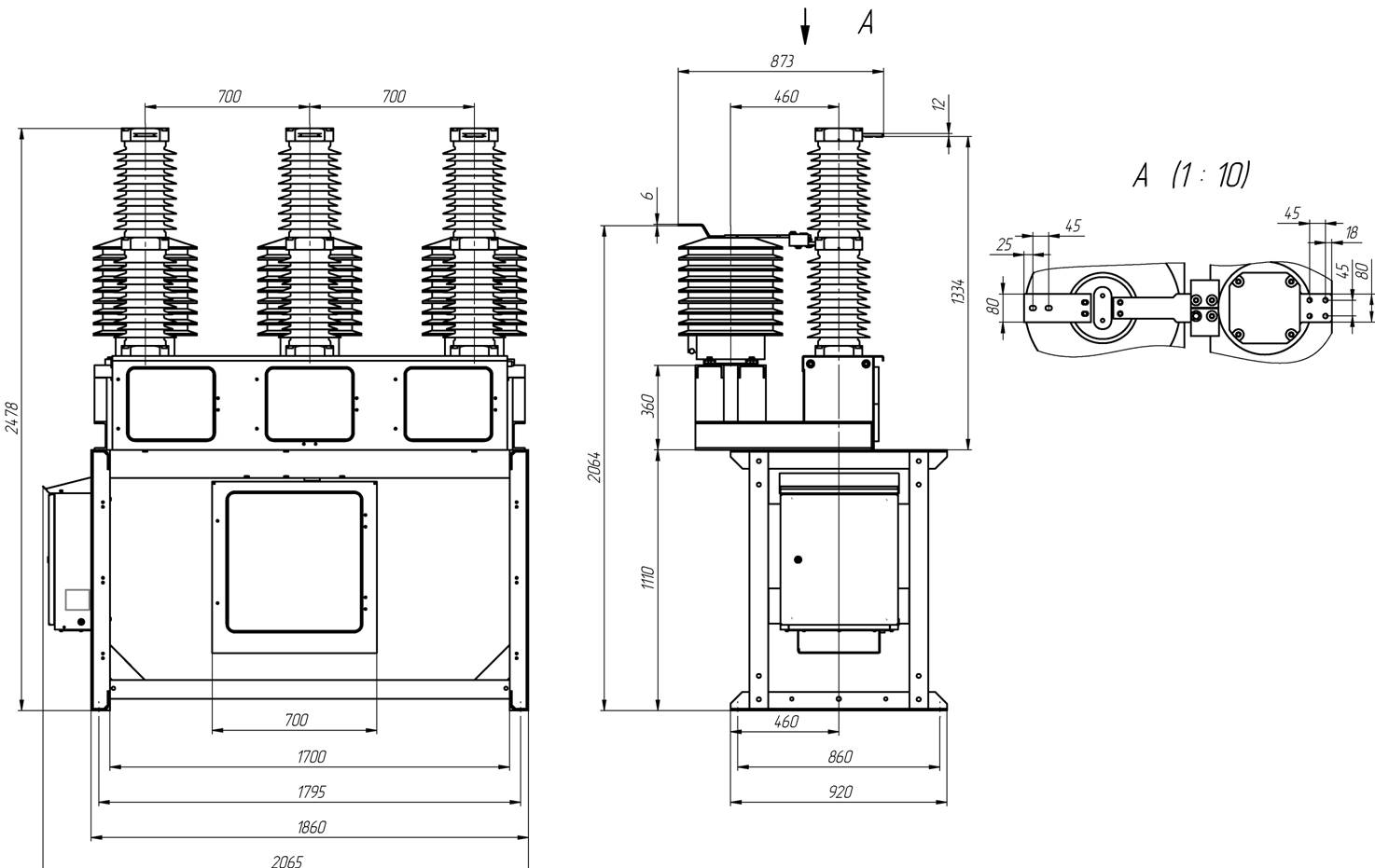

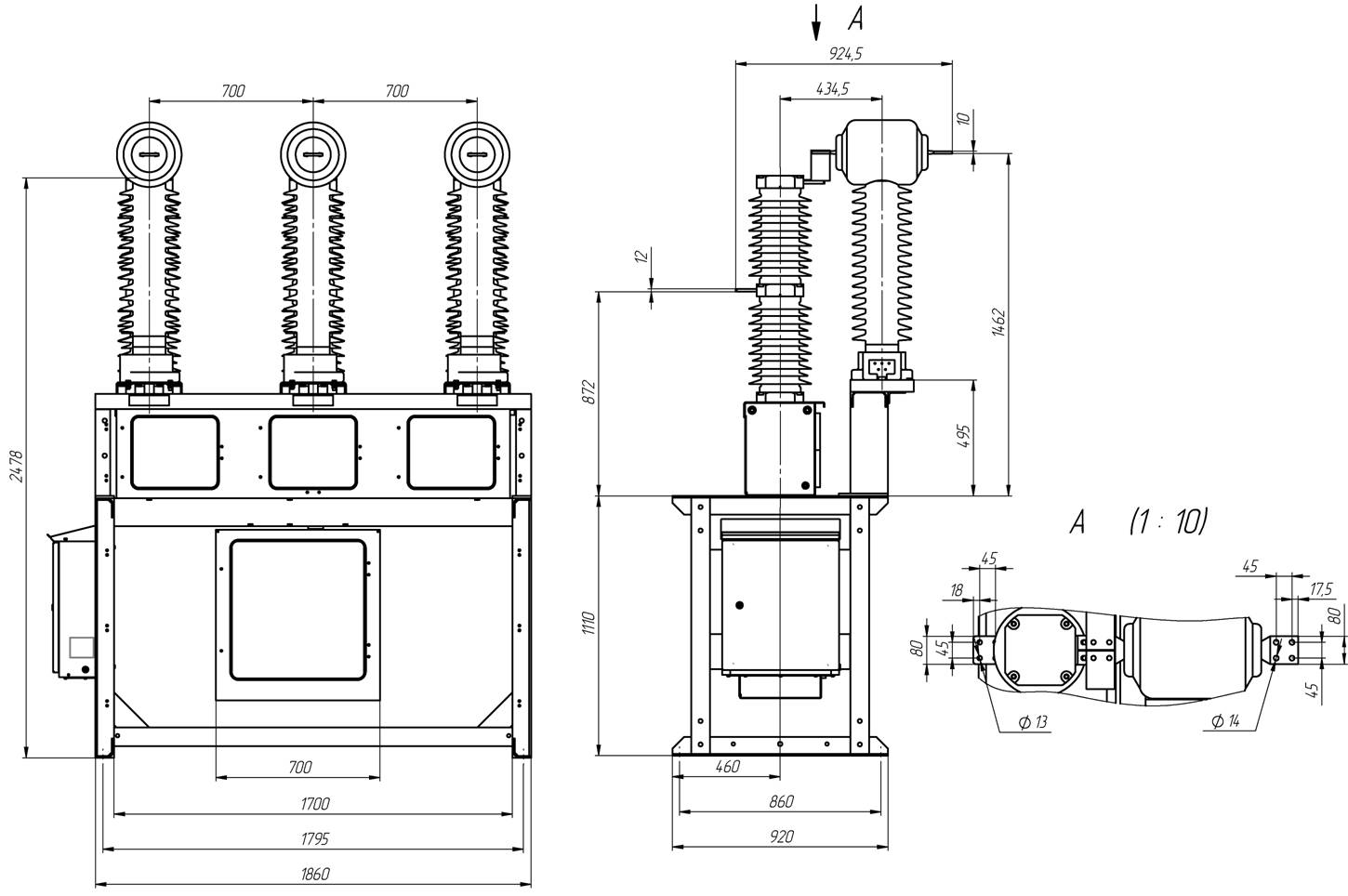

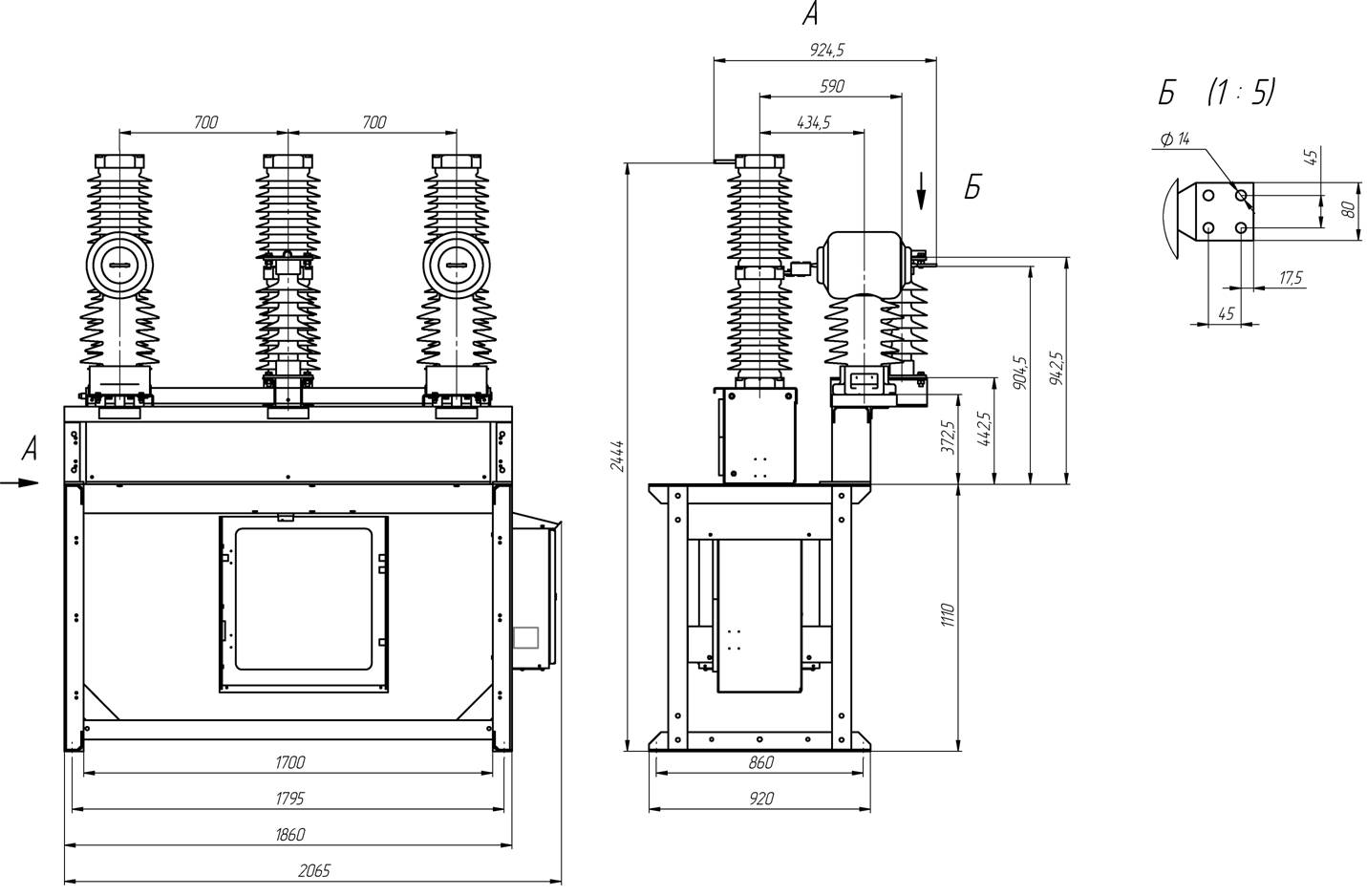

Приложение А Габаритные, установочные и присоединительные размеры выключателя вакуумного серии BP35HC(HCM)

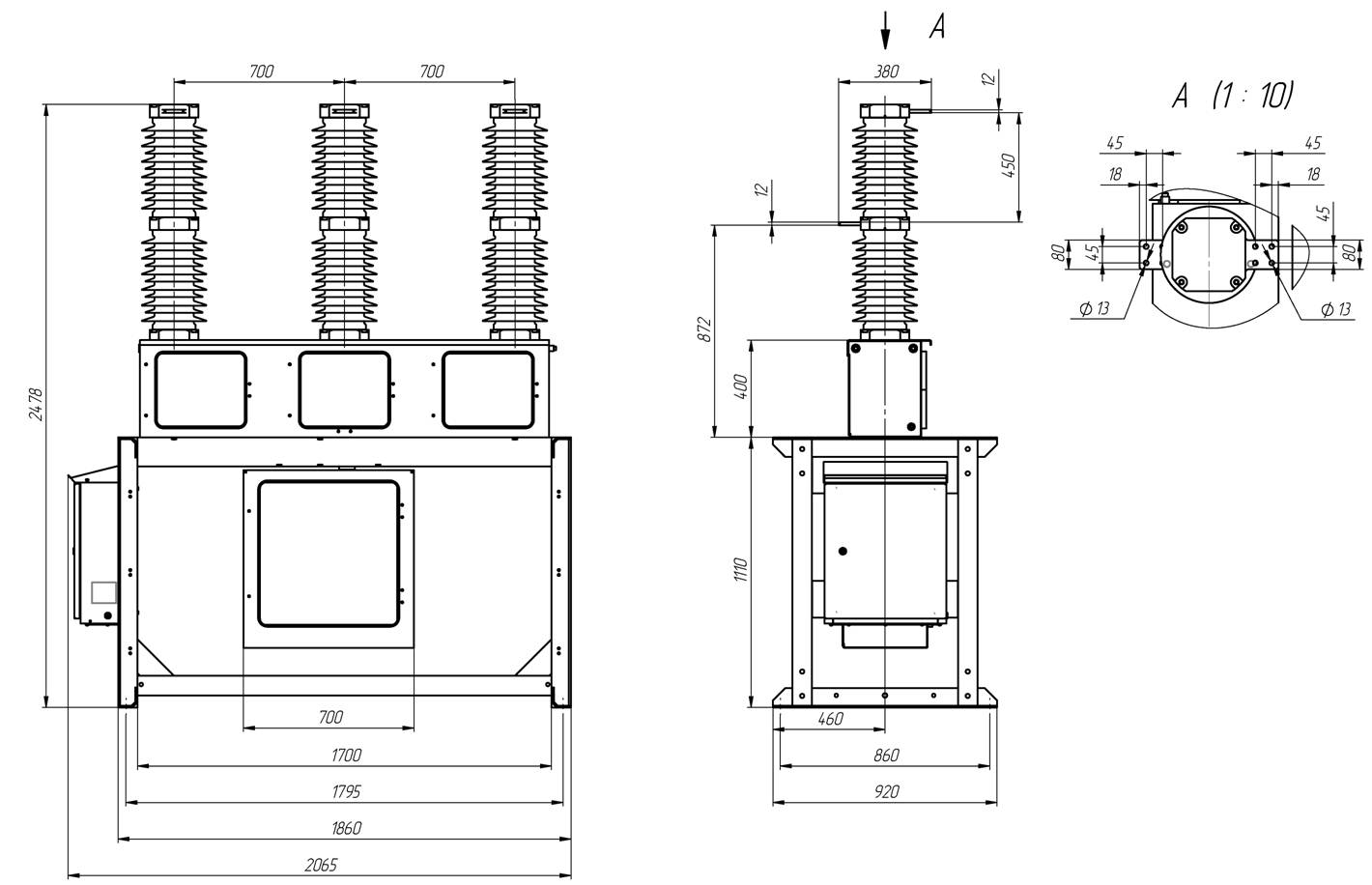

Рисунок А.1 - Габаритные, установочные и присоединительные размеры выключателя типоисполнения BP35HCIHCM)-35-20/1600-0/0 УХЛ1 без встроенных трансформаторов тока

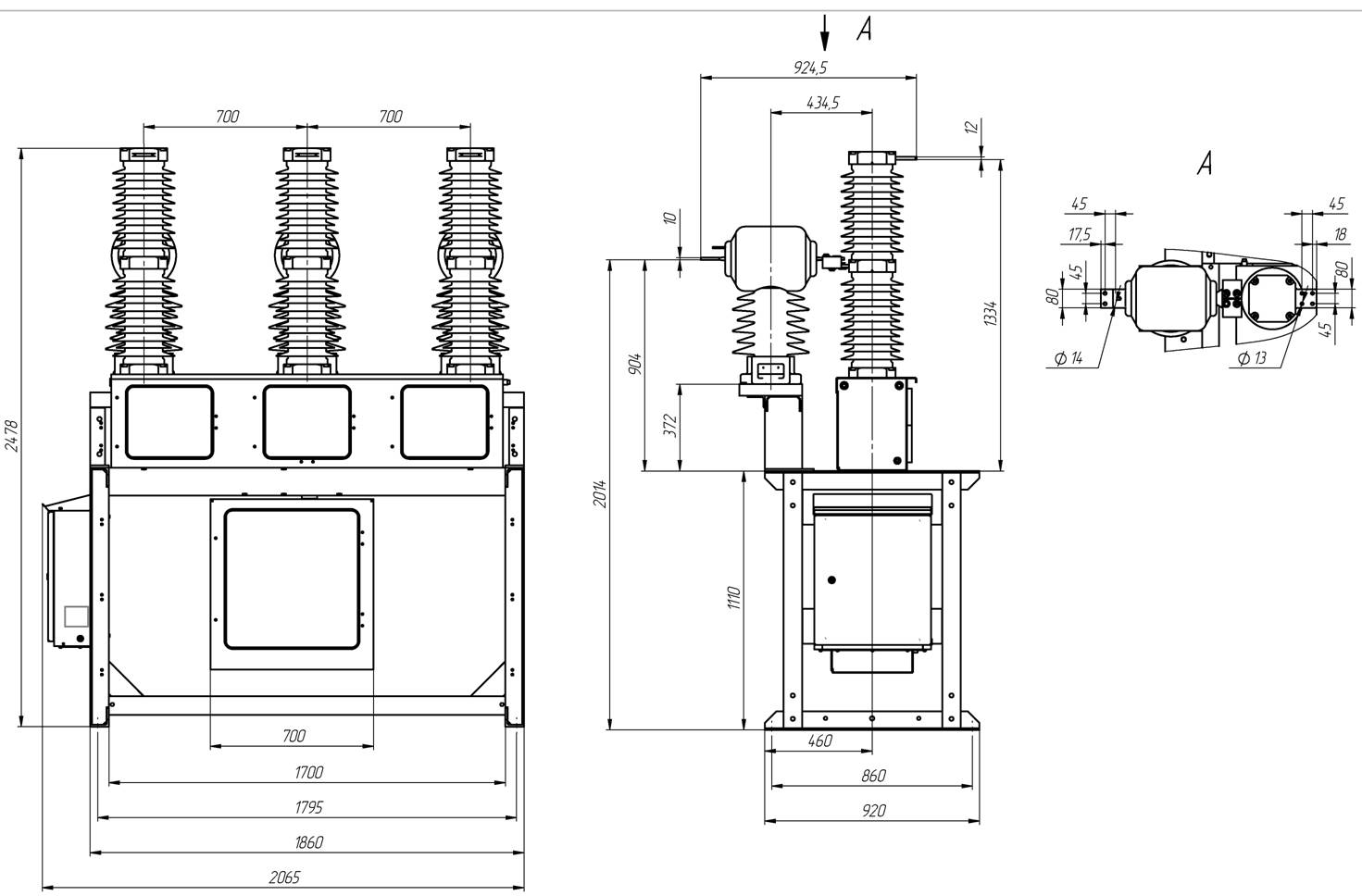

Рисунок А.2 - Габаритные, установочные и присоединительные размеры выключателя типоисполнения BP35HC(HCM)35-20/1600-3/0 УХЛ1 с тремя встроенными трансформаторами тока Т0Л-35111-1У-1; 3; 5; 7 УХЛ1 со стороны нижних контактов

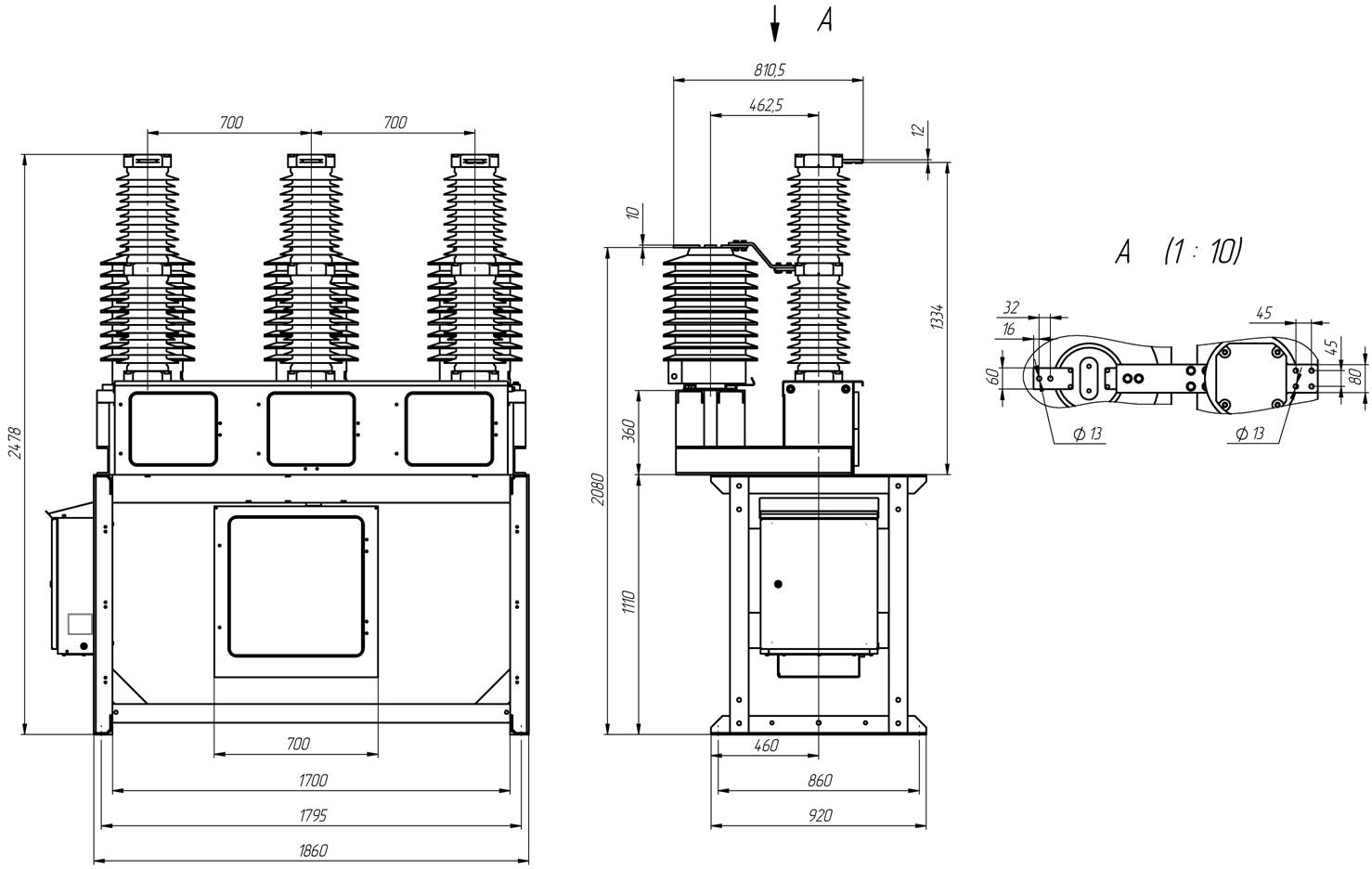

Рисунок А.3 - Габаритные, установочные и присоединительные размеры выключателя типоисполнения BP35HC(HCM)35-20/1600-3/0 УХЛ1 с тремя встроенными трансформаторами тока ТРО со стороны нижних контактов
Рисунок А4 - Габаритные, установочные и присоединительные размеры выключателя типоисполнения BP35HC(HCM)35-20/1600-3/0 УХЛ1 с тремя встроенными трансформаторами тока GIF40.5 со стороны нижних контактов
Рисунок А.5 - Габаритные, установочные и присоединительные размеры выключателя типоисполнения BP35HC(HCM)-35-20/1600-0/3 УХЛ1 с тремя встроенными трансформаторами тока ТО/1-35 III-IV-2; 4; 6; 8 УХ/11 со стороны верхних контактов

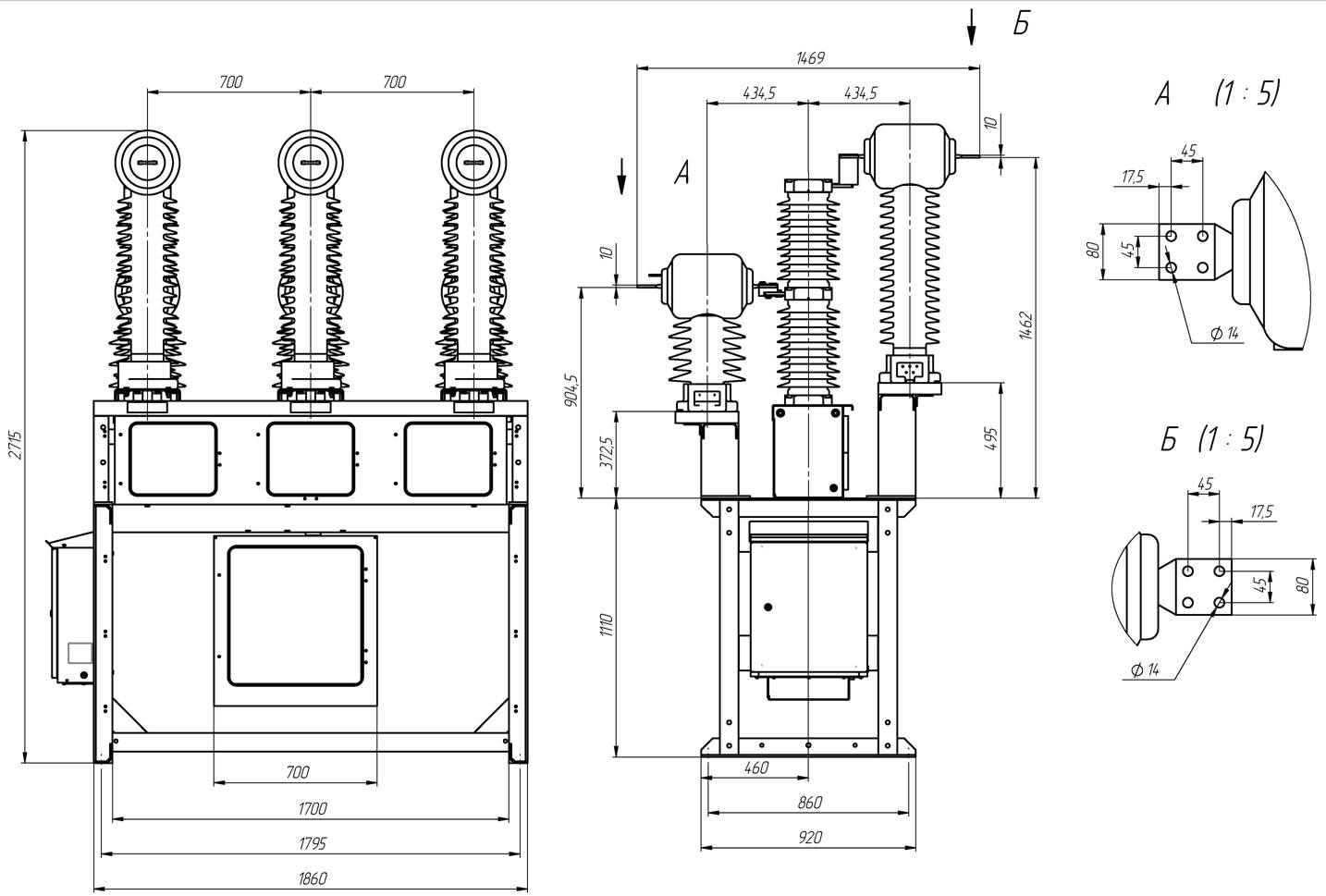

Рисунок А.6 - Габаритные, установочные и присоединительные размеры выключателя типоисполнения BP35HC(HCM)-35-20/1600-3/3 УХЛ1 с тремя встроенными трансформаторами тока Т0Л-35//НУ-1; 3; 5; 7 УХЛ1 со стороны нижних и Т0Л-35П-УУ-2; 4; 6; 8 УХЛ1 со стороны верхних контактов

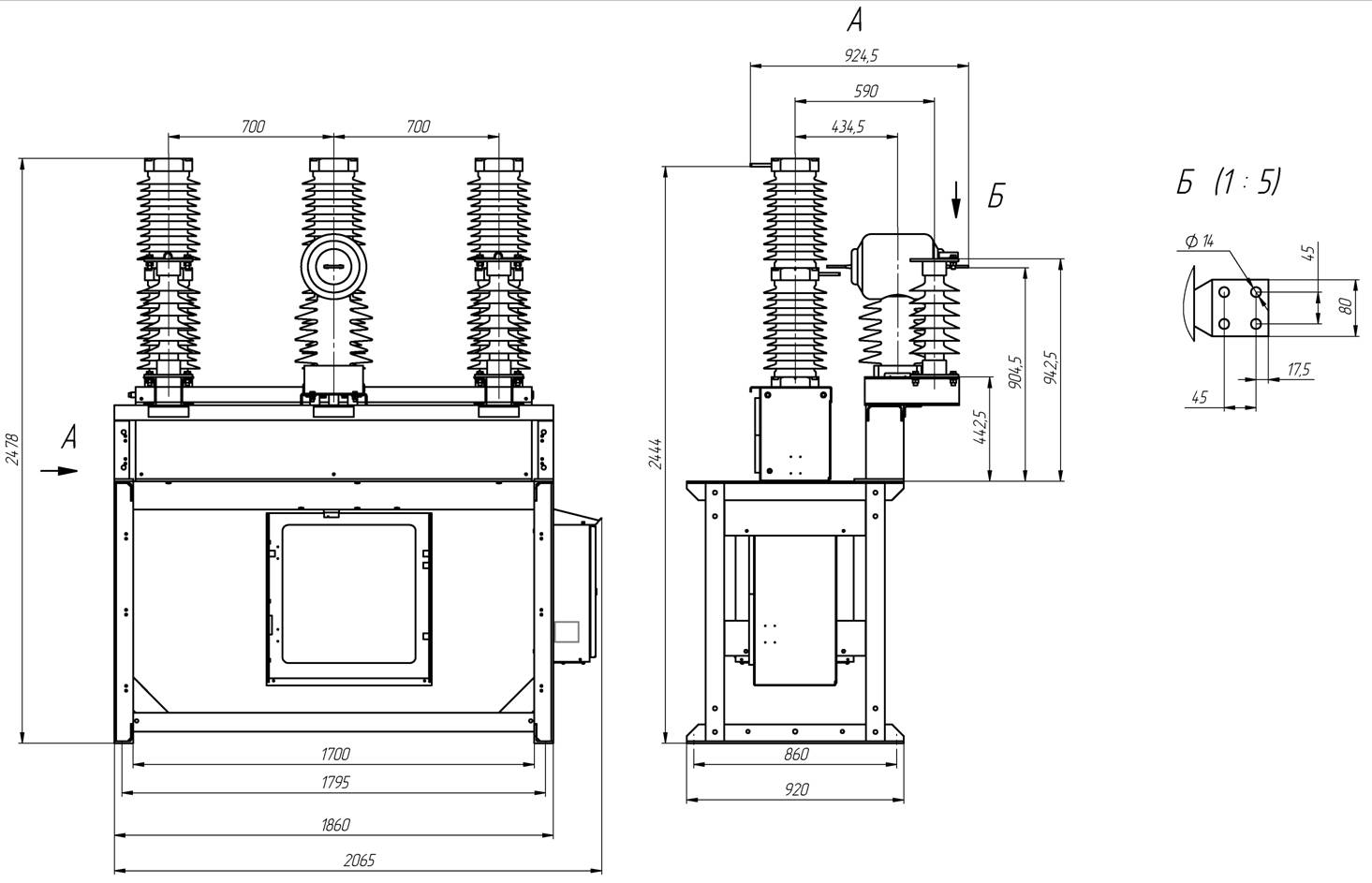

Рисунок А.7 - Габаритные, установочные и присоединительные размеры выключателя типоисполнения BP35HC(HCM)-35-20/1600-1/0 УХЛ1 с одним встроенным трансформатором тока ТОЛ-35III-IV-1; 3; 5; 7 УХЛ1 и двумя изоляторами ОК 10-35-А-4 УХЛ1 со стороны нижних контактов
Рисунок А.8 - Габаритные, установочные и присоединительные размеры выключателя типоисполнения BP35HC(HCM)-35-20/1600-2/0 УХЛ1 с двумя встроенными трансформаторами тока ТОЛ-35 III-IV-1; 3: 5; 7 УХЛ1 и одним изолятором ОСК 10-35-А-Ь УХЛ1 со стороны нижних контактов

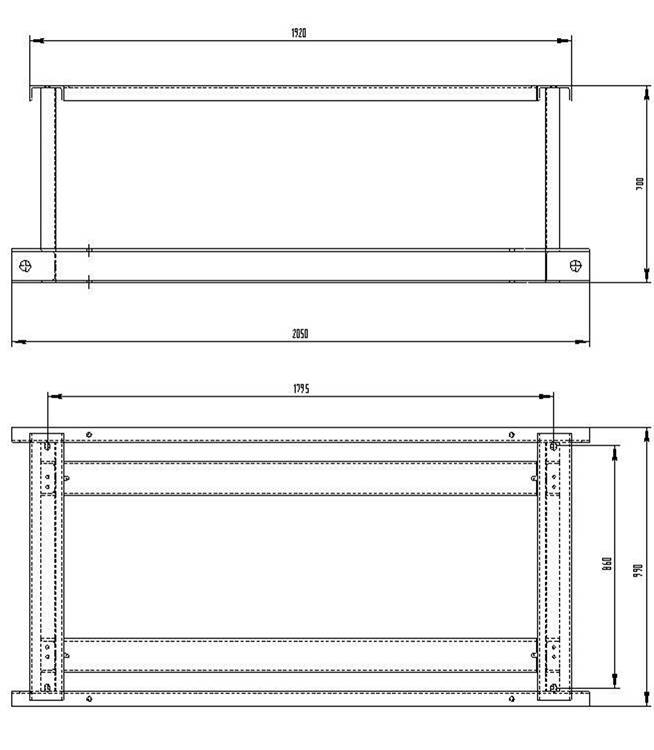

Рисунок А.9 - Габаритные и присоединительные размеры подставки НКАИ.301318.077
Приложение Б Таблица разработанных схем
| Обозначение схемы | Выключатель | Обозначение схемы выключателя | Вариант установки трансформаторов тока | Количество обмоток | ||||||
| 1/0 | 2/0 | 3/0 | 0/3 | 3/3 | со стороны нижних контактов | со стороны верхних контактов | ||||
| со стороны нижних контактов | со стороны верхних контактов | |||||||||
| НКАИ.670209. 955 33 | ВР35НСМ | НКАИ. 670209. 62133 | - | - | ТОЛ-35 III-IV-7 УХЛ1 | - | - | - | 3 | |
| НКАИ.670209. 955-0133 | ВР35НСМ | НКАИ.670209. 621 33 | - | - | - | - | - | - | - | |
| НКАИ.670209. 955-02 33 | ВР35НСМ | НКАИ.670209. 62133 | - | ТОЛ-35 III-VV-5 УХЛ1 | - | - | - | - | 2 | |
| НКАИ.670209. 955-03 33 | ВР35НСМ | НКАИ.670209. 62133 | ТОЛ-35 III-IV-5 УХЛ1 | - | - | - | - | - | 2 | |
| НКАИ.670209. 598 33 | ВР35НС | НКАИ.670209. 584 33 | - | - | ТОЛ-35 III-IV-7 УХЛ1 | - | - | - | 3 | |
| НКАИ.670209. 88133 | ВР35НС | НКАИ.670209. 584 33 | - | - | - | - | ТОЛ-35 III-IV-5 УХЛ1 | ТОЛ-35 II/-/V-6 УХЛ1 | 2 | 2 |
| НКАИ.670209. 970 33 | ВР35НС | НКАИ.670209. 574-0133 | - | - | ТОЛ-35 III-IV-7 УХЛ1 | - | - | - | 3 | |
| НКАИ.670209. 574-03 33 | ||||||||||
| НКАИ.670401. 284-0133 | ||||||||||
Приложение В

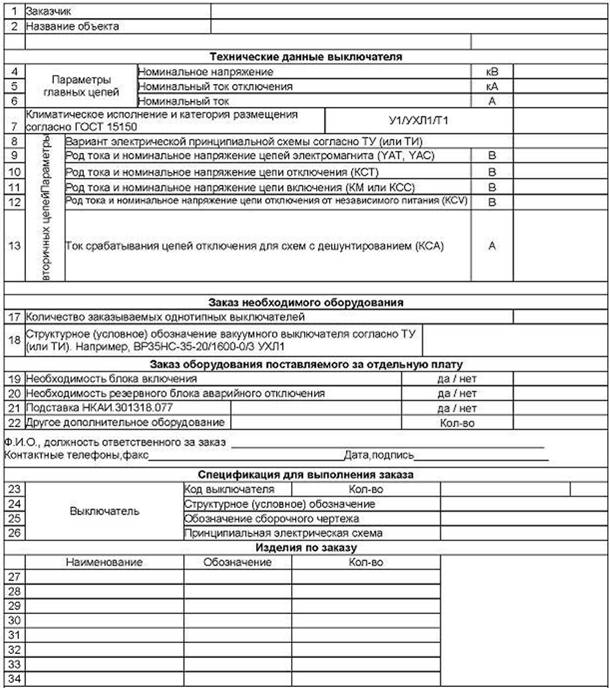

Опросный лист с ВР35НС
Опросный лист НКАИ.670211.
заказа выключателей вакуумных серии ВР35НС с трансформаторами тока

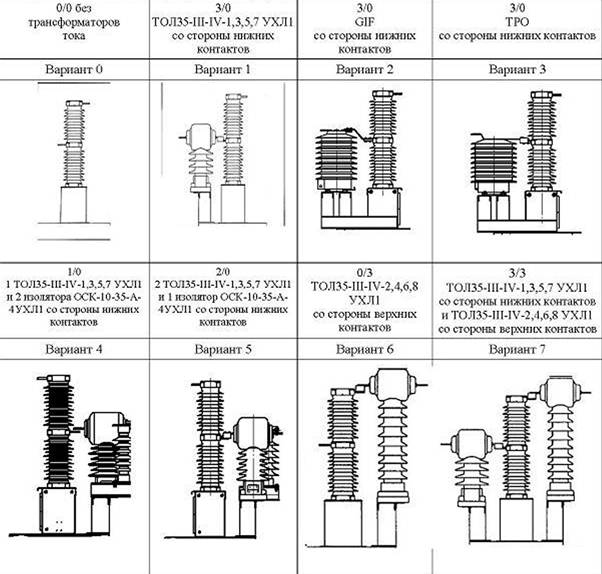

35. На общей раме с выключателем могут быть смонтированы трансформаторы тока согласно вариантов комплектации.
Варианты комплектации (ненужное зачеркнуть):
Обозначение трансформаторов тока (заполняется обязательно при заказе с трансформаторами тока) Номер варианта
Тип трансформатора со стороны нижних контактов Тип трансформатора со стороны верхних контактов
По согласованию с заказчиком приставные трансформаторы тока могут быть любого типа, в таком случае требуется дополнительная доработка металлоконструкции (указать требуемый тип трансформатора, коэффициенты трансформации и класс точности обмоток):
для выключателей разных серий и (или) параметров заполнять отдельные опроснье листы.
пункты 1 .18, 35 .37 заполняются потребителем. 19...22 заполняются потребителем по согласованию с изготовителем и поставляются за отдельную плату, 23...34 заполняются изготовителем.
Приложение В

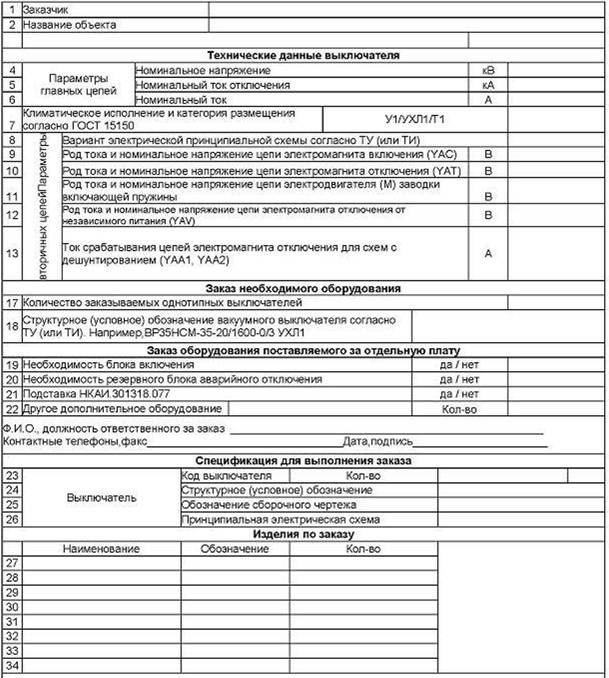

Опросный лист с ВР35НСМ 3333499Э
ООО «Высоковольтный союз-Украина», ул Бегая, 16, г. Ровно ЗЗС01 Украина Теп +38 (0362) 611-939, 611-943 Факс: +3в (0362) 617-210, vsoyuz.com.ua, rivne@vso/uz.com.ua
Опросный лист НКАИ.670211.
заказа выключателей вакуумных серии ВР35НСМ с трансформаторами тока

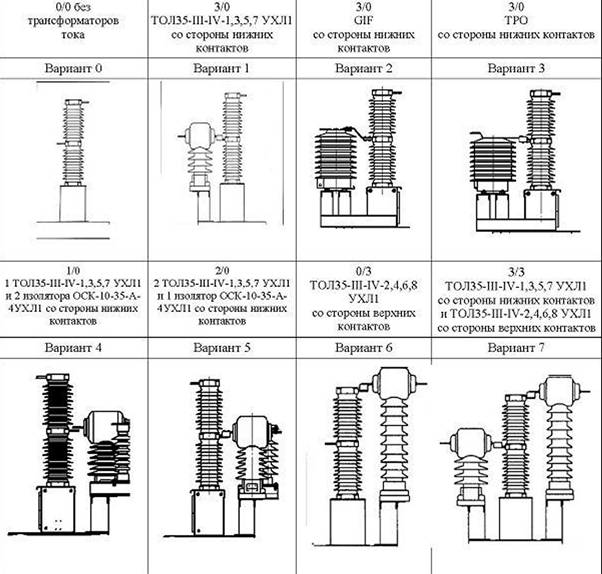

35. На общей раме с выключателем могут быть смонтированы трансформаторы тока согласно вариантов комплектации.
Варианты комплектации (ненужное зачеркнуть):
Обозначение трансформаторов тока (заполняется обязательно при заказе с трансформаторами тока) Номер варианта
Тип трансформатора со стороны нижних контактов Тип трансформатора со стороны верхних контактов
По согласованию с заказчиком приставные трансформаторы тока могут быть любого типа, в таком случае требуется дополнительная доработка металлоконструкции (указать требуемый тип трансформатора, коэффициенты трансформации и класс точности обмоток):
для выключателей разных серий и (или) параметры заполнять отдельные опросные листы.
пункты 1...18, 35...37 заполняются потребителем. 19...22 заполняются потребителем по согласованию с изготовителем и поставляются за отдельную плату, 23...34 заполняются изготовителем."
