4 Конструкция и принцип работы
Выключатели серии ВР35НС состоят из четырех основных частей:
рамы, в которой размещен электромагнит;
шкафа с платами управления и механизмом ручного отключения;
опорной рамы, в которой выполнены четыре установочных отверстия;
полюсов, в состав которых входят изоляционные покрышки с кремнийорганической изоляцией, вакуумные камеры.
Полюс выключателя серии ВР35НС состоит из вакуумной дугогасительной камеры (ВДК), несущих покрышек, изоляционной тяги, верхнего и нижнего контактов, крепежных деталей и деталей уплотнения для герметизации полюса. Верхняя и нижняя части полюса выполнены из стекло пластиковой трубы, покрытой с внешней стороны кремнийорганической изоляцией оребренной формы.
Для обеспечения изоляционной прочности внутри полюса: пространство между корпусом и вакуумной камерой заполнено полимерной изоляцией, корпус нижней части полюса покрыт с внутренней стороны кремнийорганической изоляцией, а полимерная изоляционная тяга выполнена с оребрением для увеличения пути утечки.
Электромагнит выключателя состоит из двух крайних листов между которыми на шпильках закреплены два шихтованных магнитопровода с катушкой включения и катушкой отключения. Якорь электромагнита установлен на штоках соосно с катушками в направляющих призмах с возможностью осевого перемещения до упора в магнитопроводы. Между якорем и магнитопроводами симметрично оси установлены два постоянных магнита, которые удерживают якорь в крайнем нижнем или в крайнем верхнем положении, образуя так называемые "магнитные защелки" за счет замыкания якорем магнитной цепи отключения или магнитной цепи включения соответственно.
Шток электромагнита через тяги и рычаги соединен с изоляционной тягой полюса.
Для обеспечения нормируемых параметров в электромагните
установлена отключающая пружина.
Новый многофункциональный электромагнитный привод выполняет следующие функции:
обеспечивают надежное и стабильное включение с нормированными параметрами;
обеспечивают надежное и стабильное отключение с нормированными параметрами.
надежно фиксируют выключатель с помощью "магнитной защелки" в обоих крайних положениях "Включено" и "Отключено".
Электромагнит кинематически связан через тяги и рычаги с изоляционными тягами полюсов. При перемещении якоря перемещаются тяги и поворачиваются рычаги приводя в движение изоляционные тяги полюсов, которые замыкают либо размыкают контакты вакуумных камер.
В отключенном положении выключателя контакты ВДК разомкнуты, а якорь электромагнита удерживается в крайних нижних положениях с помощью "магнитных защелок" и отключающей пружины.
Для включения выключателя необходимо через катушку включения пропустить постоянный или выпрямленный ток, в направлении соответствующем усилению магнитного поля в магнитной цепи включения.
Вследствие этого сила действия в магнитной цепи включения несмотря на максимальный зазор между якорем и магнитопроводом превысит силу удержания якоря "магнитной защелкой" в магнитной цепи отключения, где аналогичный зазор отсутствует.
При достижении силы тяги величины трогания якорь начинает с ускорением двигаться, что приводит в движение через кинематическую цепь изоляционную тягу и связанный с нею подвижный контакт ВДК. После замыкания контактов ВДК тарельчатые пружины, установленные в тяге изоляционной начинают сжиматься, создавая необходимое усилие нажатия контактов. Движение якоря завершается упором в магнитопровод и его фиксацией на "магнитную защелку" - это определяет включенное положение выключателя, а в окне двери появляется символ указателя "ВКЛЮЧЕНО".
Включение выключателя происходит в результате совместного действия магнитодвижущих сил катушки включения и действия постоянных магнитов, имеющих большую энергоемкость и большую коэрцитивную силу.
Для отключения выключателя необходимо через катушку отключения пропустить постоянный или выпрямленный ток в направлении соответствующем усилению магнитного поля в магнитной цепи отключения.
Вследствие этого сила действия в магнитной цепи отключения превысит силу удержания якоря "магнитной защелкой" в магнитной цепи включения. Якорь электромагнита начнет двигаться, перемещая изоляционную тягу полюсов вниз. На первом участке движения якоря контакты ВДК продолжают быть замкнутыми, а сжатые пружины тарельчатые разжимаются обеспечивая необходимую начальную скорость контактов ВДК во время процесса дугогашения.
После того как пружины тарельчатые разжались на величину их хода, начинают размыкаться контакты ВДК производя дугогашение. Движение якоря вниз завершается упором в магнитопровод и его фиксацией на "магнитную защелку" - это определяет отключенное положение выключателя, а в окне двери появляется символ "ОТКЛЮЧЕНО".
Конструкцией выключателя предусмотрена возможность ручного отключения. Ручное отключение производится специальной рукояткой отключения, которая размещена в шкафу с платами управления.
Для отключения выключателя вручную необходимо расфиксировать рычаг отключения и повернуть его вниз на угол около 60°. После отключения пружины возврата зафиксируют рычаг в исходном верхнем положении.
Выключатели серии ВР35НСМ состоят из четырех основных частей:
полюсов, в состав которых входят изоляционные покрышки с кремнийорганической изоляцией, вакуумные камеры;
рамы, в которой размещены валы, регулируемые тяги, пружина отключения и буфер;
шкафа с пружинным приводом;
опорной рамы, в которой выполнены четыре установочных отверстия.
Полюс выключателя серии ВР35НСМ состоит из вакуумной дугогасительной камеры (ВДК), несущих покрышек, изоляционной тяги, верхнего и нижнего контактов, крепежных деталей и деталей уплотнения для герметизации полюса. Верхняя и нижняя части полюса выполнены из стекло пластиковой трубы, покрытой с внешней стороны кремнийорганической изоляцией оребренной формы.
Для обеспечения изоляционной прочности внутри полюса: пространство между корпусом и вакуумной камерой заполнено полимерной изоляцией, корпус нижней части полюса покрыт с внутренней стороны кремнийорганической изоляцией, а полимерная изоляционная тяга выполнена с оребрением для увеличения пути утечки.
Пружинный привод выключателя серии ВР35НСМ установлен в шкафу привода и кинематически связан через тяги и валы с полюсами выключателя.
Управление приводом выключателя обеспечивается по цепи электродвигателя (М) заводки включающей пружины и по цепям управления и защит, а именно по цепи электромагнита отключения (YAT), по цепи электромагнита включения (YAC), по цепи электромагнита отключения от независимого питания (YAV) и по цепям электромагнитов отключения для схем с дешунтированием (YAA1, YAA2).
Все цепи управления, защит и обогрева привода выведены на клеммный ряд XT, установленный в шкафу привода. Для подсоединения к внешнимвторичным цепям в дне шкафа привода установлены две втулки, через которые вводятся два жгута для подсоединения к клеммному ряду XT.
Включение выключателя осуществляется за счет энергии включающей пружины привода. Взвод включающей пружины привода может быть выполнен либо автоматически с помощью электродвигателя (М) через редуктор и цепную передачу либо вручную рукояткой взвода включающей пружины.
После взвода включающей пружины может быть выполнена операция «В», которая выполняется либо подачей напряжения в цепь электромагнита включения (YAC) либо нажатием на кнопку включения. После выполнения операции «В» следует автоматический взвод включающей пружины для возможности осуществления АПВ.
Включенный выключатель может быть отключен подачей напряжения в цепь электромагнита отключения (YAT), цепь электромагнита отключения от независимого питания (YАV), тока в цепи электромагнитов отключения для схем с дешунтированием (YAA1, YAA2) либо с помощью кнопки отключения.
Отключение осуществляется за счет энергии пружин механизмов поджатия полюсов и отключающей пружины, которые взводятся при включении выключателя.
В схеме управления выключателя серии ВР35НСМ имеется реле блокировки повторного включения (KBS).
Выключатель с трансформаторами тока состоит из следующих составных частей: выключателя ВР35НС или ВР35НСМ и трансформаторов тока. Трансформаторы тока могут быть установлены со стороны нижних контактов полюса - ТОЛ-35 III-IV-1; 3; 5; 7, или GIF40,5 или ТРО. Со стороны верхних контактов полюса могут быть установлены трансформаторы тока - ТОЛ-35 III-IV-2; 4; 6; 8.
Технические данные трансформаторов тока приведены в таблицах 12;13;14 .
| Тип трансформаторов | Вариант исполнения | Номи-нальный первичный ток, А | Наибольший первичный ток, А | Номи-нальный вторичный ток, А | Вторичная нагрузка при COS ф=0,8 в классе точности, В-А | Трех-секундный ток термической стойкости, кА | Ток электро-динами-ческой стой-кости,кА | Номинальная предельная кратность в классе точности 10Р | ||||
| 0,5 | 1 | 3 | 10 | 10Р | ||||||||
| ТОЛ-35 III-IV-1; 2; 3;4 | 300/5* | 100 | 100 | 5 | - | - | 20 | 10 | 25 | 64 | 7 | |
| 150 | 160 | - | - | 30 | 20 | 6 | ||||||
| 200 300 | 200 320 | - | 30 | 40 | 20 30 | 7 7 | ||||||
| 600/5* | 200 | 200 | - | - | 40 | 20 | 7 | |||||
| 300 400 | 320 400 | - | 30 40 | 30 30 | 7 10 | |||||||
| 600 | 630 | 30 | 30 | 14 | ||||||||
| 1200/5 | 750 | 800 | 30 | - | 30 | 11 | ||||||
| 800 1000 | 800 1000 | 30 30 | - | 30 30 | 12 14 | |||||||
| 1200 | 1250 | 30 | - | 30 | 15 | |||||||
| 1500/5 | 800 | 800 | 30 | - | 30 | 12 | ||||||
| 1000 | 1000 | 30 | - | 30 | 14 | |||||||
| 1200 1500 | 1250 1600 | 30 30 | - | 30 30 | 15 17 | |||||||
* Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.
Классы точности для измерений указаны для исполнений ТОЛ-35 111-1У-3 и ТОЛ-33 Ш-1У-4.
Таблица 13
| Тип трансформаторов | Номинальный первичный ток, А | Номинальный вторичный ток, А | Вторичная нагрузка при COS ф=0,8 в классе точности, В'А | Трех-секундный ток термической стойкости, кА | Ток электро-динамической стойкости, кА | Номинальная предельная кратность обмотки для защиты, не менее |
| ТОЛ-35 III-IV-5; 6 двухобмоточный 0,2S/10P (5Р) | 600 | 5 | 30 | 20 | 51 | 16 |
| 750 | 25 | 64 | 18 | |||
| 800 | 27 | 69 | 19 | |||
| 1000* | 50 | 128 | 11 | |||
| 1200* | 13 | |||||
| 1500* | 14 | |||||
| 2000 | 60 | 154 | 13 | |||
| ТОЛ-35 III-IV-7; 8 трёхобмоточный 0,2S/10P (5Р)/10Р (5Р) | 600* | 30 | 31 | 80 | 8 | |
| 750* | 10 | |||||
| 800* | 11 | |||||
| 1000* | 50 | 128 | 6 | |||
| 1200* | 7 | |||||
| 1500* | 8 | |||||
| 2000 | 60 | 154 | 8 | |||
* Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.
Коэффициент безопасности приборов обмотки для измерений при вторичной нагрузке 30 В-А, не более 10.

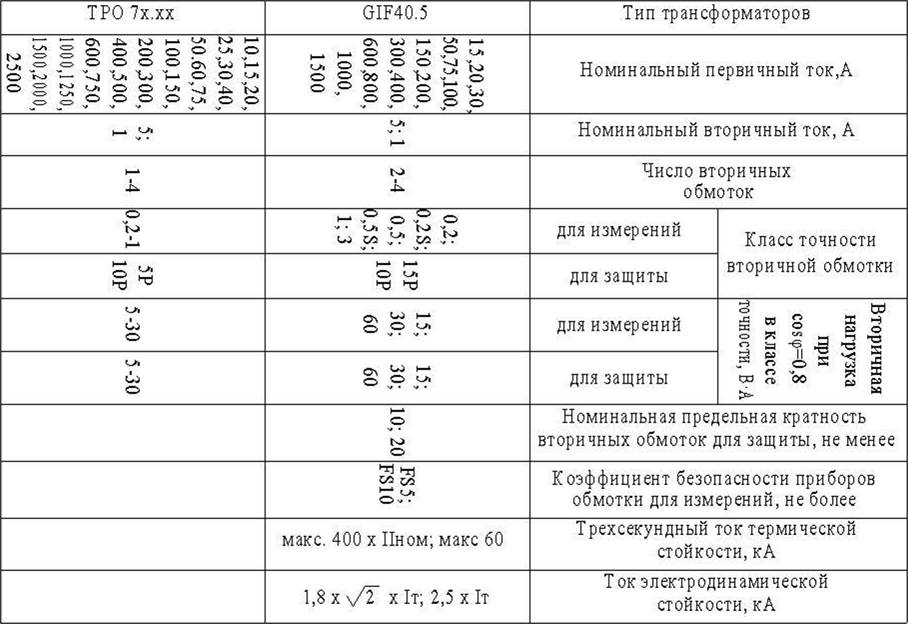

Таблица 14
Первичные обмотки трансформаторов тока (при их наличии) соединены с токовыводами полюсов шинами. Вторичные обмотки трансформаторов тока выведены в шкаф и присоединены к клеммному ряду.
В шкаф выключателя встроен нагреватель, который служит для подогрева воздуха внутри шкафа и выключателя при внешней температуре ниже минус 25°С.
Двери шкафа и крышки основания имеют уплотнения для защиты от атмосферных осадков и загрязнений.
Каждый полюс содержит дугогасительный модуль, опорный изолятор, внутри которого проходит изоляционная тяга, она передаёт движение от привода на подвижные контакты вакуумной дугогасительной камеры (в дальнейшем именуемой ВДК) через контактный узел. Токоподводящие шины присоединяются к токовыводам полюса.
Для обеспечения необходимой прочности изоляции по поверхности ВДК снаружи залита полимерной изоляцией. Полимерная изоляция после заливки становится эластичной и плотно облегает поверхность ВДК. Снаружи дугогасительный модуль имеет полимерную изоляцию с оребрением тарельчатой формы.
Опорный изолятор снаружи и внутри имеет полимерную изоляцию с оребрением тарельчатой формы.
Управление подвижным контактом ВДК осуществляется изоляционной тягой, соединенной с подвижным контактом ВДК через контактный узел, необходимый для обеспечения дополнительного поджатия.
Внутри основания блока полюсов расположены элементы кинематической цепи выключателя. Сверху на основании монтируются полюса. Снизу в основании имеется труба для соединения со шкафом блока привода. Шкаф привода имеет уплотненные двери с замками.
"
