3. Устройство выключателя

3.1. Выключатель ВВ-330Б состоит из трех одинаковых полюсов и общего распределительного шкафа (см. рис. 1).

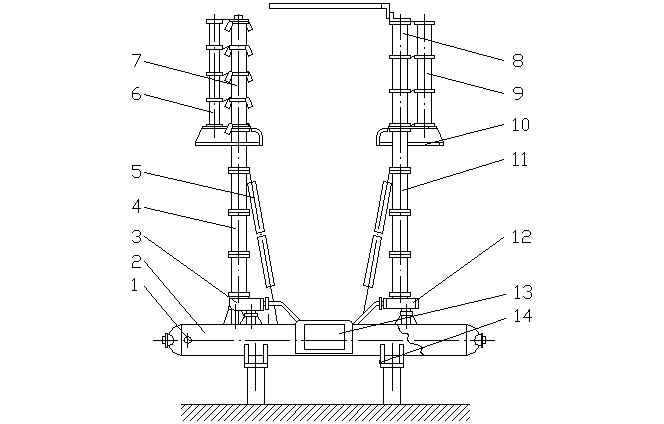

Рис. 1. Общий вид выключателя ВВ – 330Б (полуполюса):

1- подвод сжатого воздуха; 2 – тележка; 3 – дутьевой клапан камеры; 4 – опорная колонка камеры; 5 – растяжка; 6 – омический делитель напряжения; 7 – камера гасительная; 8 –отделитель; 9 – емкостной делитель напряжения (колонка конденсаторов; 10 – экран высоковольтный; 11 – опорная колонка отделителя; 12 – дутьевой клапан отделителя; 13 – шкаф управления; 14 - болт заземления.

3.2. Указателями положения выключателя служат расположенные на передней стенке распределительного шкафа сигнальные лампы (с красным светофильтром – «Выключатель включен», c зеленым светофильтром – «Выключатель отключен»), а также электроконтактные манометры в шкафах управления полюсами, показывающие давление сжатого воздуха в отделителях при отключенном положении выключателя.

3.3. Полюс выключателя.

Основные составляющие: тележка, шкаф управления, опорные колонки, камера гасительная, отделитель, делители напряжения омический и емкостной.

3.4. Тележка 1 является основанием полюса. Главная ее часть – сосуд для хранения воздуха в виде двух цилиндрических резервуаров (труб) диаметром 720 мм, связанных соединительной трубой и швеллерами. В нижней части каждого резервуара имеются два клапана для спуска воздуха и конденсата, по торцам резервуаров – люки для осмотра и ремонта.

На резервуарах тележки смонтированы дутьевые клапаны отделителя и гасительной камеры (см. рис. 3.17 и 3.18). Они обеспечивают подачу воздуха из резервуаров в гасительную камеру и отделитель.

На каждом дутьевом клапане отделителя установлен обратный клапан. Клапан препятствует выходу сжатого воздуха из отделителя при включении выключателя.

Дутьевые клапаны соединены с гасительной камерой и отделителем полыми опорными колонками.

На средней части одного из резервуаров тележки размещен шкаф управления.

3.5.Опорные колонки смонтированы на тележке. Они изолируют токоведущий контур относительно заземленных частей полюса и одновременно служат воздухопроводами для подачи сжатого воздуха из резервуаров в гасительную камеру и отделитель.

Полюс выключателя имеет четыре опорных колонки. Каждая колонка состоит из четырех полых высокопрочных изоляторов, соединенных между собой механическим креплением с эластичными прокладками. Механическое крепление изоляторов опорных колонок закрыто кожухами с водоразделяющими козырьками.

Для уменьшения изгибающих нагрузок и повышения устойчивости опорные колонны усилены растяжками, состоящими из стержневых изоляторов с деталями крепления и пружинных стяжек.

В верхней части опорных колонок для выравнивания распределения напряжения по изоляторам установлены электростатические высоковольтные экраны.

3.6. В шкафу управления (см. рис. 3.6) расположены все элементы электропневматического управления полюсом выключателя: блоки клапанов включения и отключения, электромагниты управления, сигнально-блокировочные контакты (СБК) с приводом, клеммная сборка и электроконтактный манометр.

Кроме того, в шкафу находятся счетчик числа срабатываний, вентиляционный стакан, подогреватели, предохранительные клапаны, кабельные муфты.

Блоки клапанов приводятся в действие с помощью быстродействующих магнитов управления. Катушка электромагнита имеет две обмотки. Вторая обмотка катушки, намотанная бифиллярно, включается последовательно с первой (тяговой) обмоткой после небольшого хода якоря электромагнита и переключения контактов. Поэтому во время работы тяговой обмотки величина тока не успевает возрасти выше 13,5 А, а при включении второй обмотки ток уменьшается до установившейся величины 4 – 4,5 А.

Переключение СБК обеспечивается пневматическим приводом.

3.7. Гасительная камера предназначена для гашения электрической дуги при размыкании контактов камеры в процессе отключения выключателя. Она состоит из двух одинаковых вертикальных колонок, установленных на опорных колонках камеры и расположенных симметрично на резервуаре. Каждая колонка гасительной камеры выключателя состоит из четырех гасительных элементов (разрывов).

Элемент гасительной камеры (см. рис. 3.2) состоит из фарфорового изолятора, расположенных внутри него неподвижного контакта и механизма подвижного контакта. Контактное давление между подвижным и неподвижным контактами обеспечивается пружиной. Подвижный контакт приводится в движение сжатым воздухом, действующим на его поршень. Переход тока с подвижного контакта на корпус механизма осуществляется посредством токосъемных скользящих контактов, расположенных в 2 ряда (по 14 штук в ряду).

Контакты гасительной камеры полые. Внутренние полости контактов соединяются с атмосферой через отверстие во фланцах и выхлопные клапаны, укрепленные на этих фланцах (по два клапана на каждом фланце).

Головки 23 колонок гасительной камеры являются контактными выводами выключателя. Их можно поворачивать с фиксацией через 300.

Рядом с каждой колонкой гасительной камеры (на одних плитах) установлены колонки омического делителя напряжения, каждый элемент которого соединен с элементом гасительной камеры шинами.

Омический делитель напряжения служит для равномерного распределения напряжения по разрывам гасительной камеры в процессе отключения выключателя.

3.8. Отделитель (см. рис. 3.1) предназначен:

для создания необходимого постоянного изоляционного промежутка между разомкнутыми контактами отделителя, наполненного сжатым воздухом, в отключенном положении выключателя;

для гашения электрической дуги, возникающей при разрыве между контактами отделителя тока, протекающего через омический делитель напряжения после отключения гасительной камеры;

для включения выключателя (при смыкании контактов отделителя).

Отделитель состоит из двух вертикальных колонок. Каждая колонка состоит из трех элементов (разрывов). Каждый элемент заключен в фарфоровый изолятор и имеет контакты подвижный и неподвижный подпружиненный.

Переход тока с подвижного и неподвижного контактов на корпусы осуществляется посредством токосъемных подвижных контактов, расположенных в 2 ряда (по 14 штук в ряду).

На верхнем фланце каждого из элементов (разрывов) установлен выхлопной клапан продувки. Верхние фланцы обеих колонок отделителя соединены между собой шиной, нижние фланцы колонок отделителя и гасительной камеры соединены шинами.

3.9. Емкостной делитель напряжения состоит из двух колонок конденсаторов. Элементы делителя (бумажно-масляные высоковольтные конденсаторы) подключены параллельно каждому элементу отделителя для равномерного распределения напряжения по разрывам отделителя в отключенном положении выключателя.

3.10. Распределительный шкаф, устанавливаемый на определенном расстоянии от полюсов выключателя (в соответствии с проектом), предназначен для пневматической и электрической связи трех полюсов выключателя и для соединения резервуаров выключателя с магистралью сжатого воздуха (см. рис. 2.).

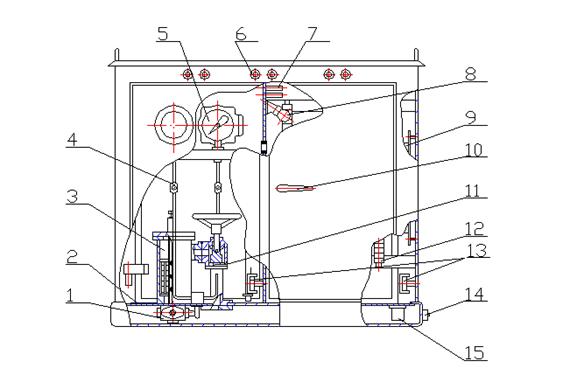

Рис. 2. Распределительный шкаф:

1- клапан обратный; 2 – прокладка предохранительная; 3 – фильтр; 4, 11 - вентили; 5 – манометры; 6 – лампы сигнальные; 7 – резисторы добавочные к лампам сигнальным; 8 – лампа освещения; 9 – панель с приборами; 10 – замок; 12 – блок клеммный; 13 – подогреватели; 14 – болт заземления; 15 – муфты кабельные.

Распределительный шкаф имеет два отделения: пневматическое и электрическое.

В пневматическом отделении шкафа расположены:

- воздухопровод, состоящий из вентиля запорного, предназначенного для подачи или перекрытия сжатого воздуха из магистрали к резервуарам выключателя; из фильтра, предназначенного для очистки от механических примесей поступающего в выключатель воздуха, из обратного клапана, препятствующего выходу сжатого воздуха из резервуаров выключателя при понижении давления в магистрали или повреждения магистрали сжатого воздуха между компрессором и распределительным шкафом;

- два электроконтактных манометра, показывающих давление сжатого воздуха в резервуарах выключателя и используемых для блокировки, препятствующей срабатыванию выключателя при понижении давления воздуха ниже допустимого предела;

- два вентиля для перекрытия воздуха, поступающего к манометрам;

- прокладка предохранительная, предназначенная для быстрого выхлопа сжатого воздуха, проникающего при случайной утечке внутрь шкафа, в атмосферу;

- подогреватель.

В электрическом отделении шкафа расположены:

- панель с приборами – элементами вспомогательных цепей (управления, блокировки, сигнализации и релейной защиты);

- блок клеммный;

- кабельные муфты;

- добавочные резисторы для сигнальных ламп;

- подогреватель;

- лампа накаливания для освещения шкафа.

На передней стенке шкафа установлены световые указатели включенного и отключенного положения полюсов выключателя – сигнальные лампы.

3.11. Система принудительной вентиляции выключателя предназначена для защиты внутренних поверхностей полых фарфоровых изоляторов опорных колонок, гасительной камеры и отделителя от конденсации на них влаги. Вентиляция осуществляется непрерывной продувкой осушенным воздухом под небольшим избыточным давлением. Исключение составляют внутренние полости отделителя и его опорных колонок в отключенном положении выключателя, так как они при этом заполнены сжатым воздухом.

Система вентиляции состоит из тальковых дросселей и выхлопных клапанов продувки.

Тальковые дроссели предназначены для обеспечения необходимого расхода воздуха на вентиляцию и установлены на тележке в количестве, равном числу опорных колонок.

Выхлопные клапаны продувки предназначены для выхода продувочного воздуха и открываются при определенном (порядка десятых долей атмосферы) избыточном давлении.
