1. Встроенный пружинный привод выключателя типа ВМПП-10 и его ремонт
2. Ремонт и регулировка привода

Ремонт и регулировка привода выключателя ВМПП-10 должны производиться только при отсутствии зазора между диском 23 (см. рис. 2) и опорной частью шпилек, т. е. на полностью разряженном приводе. Необходимо иметь в виду, что пружины в барабане вала привода имеют предварительный натяг, поэтому в случае его разборки необходимо принять меры предосторожности.

Ремонт привода начинают с наружного осмотра при снятой передней крышке. После очистки механизма от грязи и старой смазки проверяют надежность крепления всех узлов и деталей и при необходимости подтягивают болтовые соединения. Проверяют состояние рабочих поверхностей трущихся деталей и деталей, воспринимающих ударную нагрузку. Особое внимание обращают на состояние защелок, собачек, роликов запорных устройств. Сильно изношенные детали подлежат замене.

После проверки должна быть восстановлена смазка трущихся поверхностей, особенно эксцентрика вала привода, рабочих поверхностей защелок и собачек запорных устройств. Свежая смазка наносится на смазываемую поверхность тонким слоем. Проверяется наличие масла в масляных буферах. Объем масла в буфере должен составлять 22 см3.

По окончании осмотра и смазки проверяется правильность регулировки механизма привода. В процессе регулировки включение и отключение выключателя следует производить только вручную при помощи рычага ручного включения, надетого на квадратный хвостовик вала привода.

Регулировку начинают с того, что болт 2 (см. рис. 3) устанавливают до соприкосновения с собачкой 21, при этом между роликом 1 и рабочей поверхностью собачки не должно быть зазора. Длина тяги 5 электромагнита регулируется таким образом, чтобы захват собачки 10 защелкой 13 был полным. Усилие на релейном валу при плече 40 мм не должно превышать 8,5 Н, а сам релейный вал должен быть установлен регулировочными винтами так, чтобы его планки находились над ударниками реле и электромагнитов.

При положении роликов скобы 16 на наибольшем радиусе профиля рычага 20 вала привода зазор между рабочими поверхностями защелки 13 и собачки 10 должен быть 1—4 мм. Регулируется зазор с помощью перемещения тяги 15.

Во включенном положении выключателя на вспомогательных контактах БКА зазор от 1 до 1,5 мм между кулачком и собачкой обеспечивается изменением точки закрепления тяги 26 (см. рис. 2, б), а полный захват зуба собачки за зуб профильного кулачка регулируется тягой 25 электромагнита отключения. При этом ось зацепления собачки должна находиться на нижней кромке паза тяги 25.

Вспомогательные контакты БКВ регулируются тягой 12, соединяющей вал выключателя с вспомогательными контактами так, чтобы происходило срабатывание всех контактов и зазор между толкателем и втулкой кронштейна во включенном положении вала выключателя был не менее 1 мм.

Если производилась полная разборка привода, то после установки вала привода необходимо восстановить предварительный натяг рабочих (спиральных) пружин.

Предварительный натяг устанавливается до значения момента на валу привода в соответствии с табл.

Предварительный момент рабочих пружин вала

*1 Дж =-0.102 кгс-м.

Для измерения момента на валу привода рычаг ручного включения 1 (рис. 4) с подсоединенным динамометром надевается на квадратный хвостовик вала в положении, близком к вертикальному. Для облегчения вращения на рычаг надевается труба 2. Вращая рычаг по часовой стрелке до возникновения зазора между роликом 1 (см. рис. 3) и собачкой 21 запорного устройства, замеряют момент.

Предварительно рабочие пружины привода должны быть заведены на 1,5 оборота больше числа оборотов, указанных в паспорте выключателя, после чего производят три операции включения и отключения.

Если предварительный момент окажется ниже нормы, необходимо, удерживая диск 23 (см. рис. 2) от вращения, вращать барабан 20 на угол, кратный 60°.

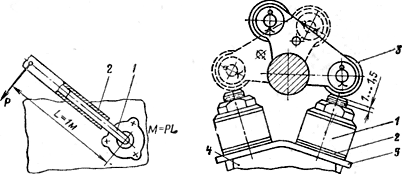

Рис. 4. Измерение включающего момента на валу привода

Рис. 5. Буферное устройство:

1 — масляный буфер: 2 — прокладка; 3 — ролик; 4 — стойки; 5 — планка

Количество оборотов закручивания пружин при этом не должно превышать указанного в табл. 5.1.

После установки предварительного натяга рабочих пружин диск устанавливают так, чтобы зазор между его ступицей и буртом шпилек был 1 2 мм. Закрепив крышку барабана, заводят пружины привода на 360° (1 оборот). При этом контакты БКП должны включать цепь питания ЭВ, а при дозаводке пружин привода дополнительно на 180° отключать электродвигатель заводки.

Рычаг 21 регулируют так, чтобы расстояние между нижней кромкой выреза блокировочного штока 22 и кнопкой включения было 1—2 мм. Это обеспечивает механическую блокировку кнопки включения, если завод сделан менее чем на две операции.

После завода пружин привода электродвигателем устанавливают винт 19 механической блокировки на расстояние не менее 15 мм от упора рамы. При дальнейшем подзаводе пружин вручную винт должен, упираясь в упор рамы, воспрепятствовать их перезаводке.

Включенное и отключенное положения выключателя фиксируются путем установки ролика 1 (см. рис. 3) рычага вала привода на собачку 21.

На рис. 5 показано буферное устройство привода. Подкладывая под масляный буфер 1 прокладки 2, регулируют зазор между роликом 3 вала выключателя и штоком масляных буферов. Во включенном и отключенном положениях выключателя этот зазор должен быть 1 —1,5 мм при полном ходе штока 8+1,5 мм.

После окончания ремонта и регулировки проверяют работу привода, включая и отключая его вручную и дистанционно 8—10 раз. При работе механизма привода не должно быть излишнего трения между деталями.
