ВМП-10
Выключатель ВМП-10
Выключатель ВМП-10 (масляный подвесной, рис. 1, а, б) с массой масла 4,5 кг предназначен для установки в обычных распределительных устройствах - камерах КСО, выключатели ВМП-10К, ВМП-10П и ВМПП-10 -для малогабаритных комплектных распределительных устройств с выкатными тележками КРУ. Последние отличаются от выключателя ВМП-10 меньшей шириной, что достигается сближением полюсов путем установки между ними изоляционных перегородок. Выключатели ВМП-10П и ВМПП-10 имеют встроенные пружинные приводы.
Выключатель ВМП-10 на напряжение 10 кВ рассчитан на мощность отключения 350 MBА, изготовляется на номинальные токи 630, 1000 и 1500 А и состоит из стальной рамы 3, на опорных изоляторах 4 которой смонтированы полюсы 1. Внутри рамы расположены вал 2 выключателя с рычагами, отключающие пружины, а также масляный 6 и пружинный буферы.

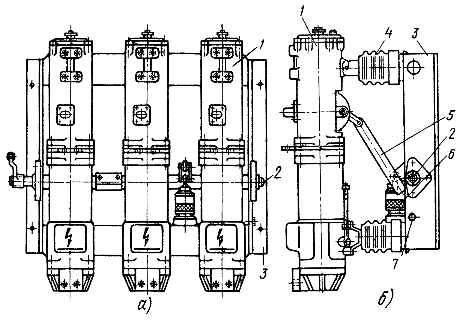

Рис. 1. Выключатель ВМП-10 (в отключенном положении)
а - вид спереди, б - вид сбоку; 1 - полюс, 2 - вал, 3 - стальная рама, 4 - опорный изолятор, 5 - изоляционная тяга, 6 - масляный буфер, 7 - болт заземления
Каждый полюс выключателя (рис. 2) состоит из прочного влагостойкого изоляционного цилиндра 4, на концах которого заармированы металлические фланцы 3 и 5. На верхнем фланце 5 укреплен корпус 11 из алюминиевого сплава, внутри него расположены выпрямляющий механизм 13, подвижный контакт 16, роликовое токосъемное устройств 7 и маслоотделитель 8. Нижний фланец закрывается съемным силуминовым дном 19, внутри которого находится неподвижный розеточный контакт 2, а снаружи - пробка 20 для спуска масла. Для наблюдения за уровнем масла в выключателе имеется маслоуказатель 18. Внутри цилиндра, над розеточным контактом, расположена дугогасительная камера 17, представляющая собой набор круглых пластин из электрокартона, фибры и гетинакса.
Для повышения стойкости контактов к действию электрической дуги и увеличения срока их службы съемные наконечники подвижных контактов и верхние концы ламелей розеточных контактов облицованы дугостойкой металлокерамикой.
В процессе эксплуатации выключателя выявлено, что направляющие стержни 15, по которым скользит капроновая направляющая колодка 12, могут проворачиваться вокруг своей оси. Стержни имеют металлические упоры 14 для ограничения хода токосъемных роликов. В нормальном положении упоры проходят в прорези капроновой колодки. При проворачивании направляющих стержней упоры смещаются в сторону относительно прорезей и в момент включения или отключения выключателя капроновая колодка ударяется об упоры и ломается. Для устранения этого дефекта перед вводом выключателя в работу устанавливают стопорные винты, закрепляющие положение направляющих стержней.

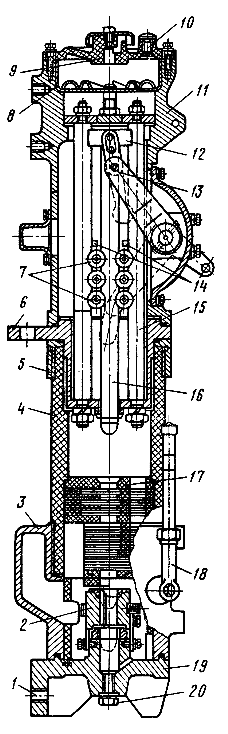

Рис. 2. Разрез полюса выключателя ВМП-10 на 630 и 1000 А
1, 6 - нижний и верхний выводы, 2 - неподвижный розеточный контакт, 3, 5 - фланцы, 4 - изоляционный цилиндр, 7 - роликовое токосъемное устройство, 8 - маслоотделитель, 9 - верхняя крышка, 10, 20 - пробки для заливки и спуска масла, И - корпус полюса, 12 - направляющие колодки, 13 - выпрямляющий механизм, 14 - металлические упоры, 75 - направляющий стержень, 16 - подвижный контакт, 17 - дугогасительная камера, 18 - маслоуказатель, 19 - съемное силуминовое дно
Ещё выключатели
Выключатели ВЭМ-10 имеют преимущество перед масляными - пожаро- и взрывобезопасны. Их электромагнитное дугогасящее устройство гасит электрическую дугу в специальной камере с помощью катушки магнитного дутья, которая растягивает дугу в камере по керамическим пластинам, в результате чего она охлаждается и гаснет.
В связи с трудностью обслуживания дугогасящего устройства, небольшой разрывной мощностью (250 MB А) и ограниченной пригодностью для работы в городских ТП и РП выключатели ВЭМ-10 используют на подстанциях, где требуются частые переключения (преобразовательные подстанции, насосные станции, прокатные станы).
Автогазовый выключатель ВГ-10М имеет стальную раму, в верхней части которой на изоляторах укреплены три дугогасительные камеры, а в нижней части - три плоских подвижных контакта. В отключенном положении подвижные контакты удерживаются растянутой пружиной. С помощью специального рычага (вручную или от действия реле) пружина освобождается и подвижные контакты входят в неподвижные, расположенные в дугогасительных камерах.
В дугогасительную камеру вложены пластины из органического стекла, в которых имеются продольный и поперечный каналы. Поперечный канал сообщается с буферным пространством и газоотводом и во включенном положении перекрыт подвижным контактом. В процессе отключения между контактами образуется дуга. Под действием высокой температуры дуги из органического стекла выделяется большое количество газов, скапливающихся в буферном пространстве, поэтому, как только подвижный контакт открывает поперечный канал, возникает интенсивное поперечное дутье и дуга гаснет.
Выключатель ВГ-10М на напряжение 10 кВ имеет разрывную мощность 300 MBА. К преимуществам его следует отнести взрыво- и пожаробезопасность, отсутствие жидкой дугогасящей среды, а также возможность осуществления автоматического повторного включения, к недостаткам - сложность наладки приводного устройства и ненадежность работы его пружинного привода.
