Ремонт масляных выключателей

В капитальный ремонт масляных выключателей входят следующие основные операции: отключение выключателя и при необходимости отсоединение ошиновки; слив масла и разборка выключателя; ремонт контактов, изоляторов и дугогасительного устройства (для горшковых выключателей), а также ремонт и регулировка привода; регулировка контактов; сборка выключателя и заливка масла; регулировка выключателя; профилактические испытания изоляции; измерение сопротивления токопровода постоянному току; приемка выключателя после ремонта; присоединение ошиновки и уборка рабочего места.

После отключения выключателя и проведения необходимых мероприятий по технике безопасности бригада, состоящая из 2 - 3 человек, под руководством мастера приступает к ремонту выключателя.

При ремонте выключателя ВПМ-10 сливают масло из цилиндров, для чего отвертывают маслоспускной болт 20 (см. рис. 2) и при необходимости отсоединяют подводящие шины. Снимают нижнюю крышку 19 с неподвижным розеточным контактом 17, вынимают изоляционные цилиндры 1 и 14 и дугогасительную камеру 16. Вынутые детали и дугогасительную камеру промывают чистым трансформаторным маслом, протирают и осматривают. Если изоляционные пластины дугогасительной камеры имеют незначительный износ (поверхностное обугливание пластин без увеличения сечения дутьевых каналов), то достаточно зачистить эти поверхности напильником или мелкой наждачной бумагой и затем промыть трансформаторным маслом.

При сильном повреждении изоляционных пластин дугогасительной камеры (увеличение отверстий в пластинах между первой и второй щелями до 3 мм в сторону выхлопных каналов, увеличение внутреннего диаметра фибрового вкладыша до 28 мм и более) заменяют поврежденные детали или всю дугогасительную камеру. Если ламели розеточного контакта имеют небольшие наплывы металла на рабочих поверхностях контакта, то эти контакты зачищают напильником или мелкой наждачной бумагой. Можно также поменять местами более поврежденные ламели с менее поврежденными. В случае обнаружения на ламелях раковин или сквозных прожогов тугоплавкой облицовки контактов их заменяют.

Далее проверяют состояние подвижных контактных стержней и уплотнения между этими стержнями и изолирующей бакелитовой трубкой. Для этого вынимают ось, соединяющую подвижную серьгу и колодку контактного стержня, и отсоединяют гибкие связи от последней. Снимают с цилиндра проходной изолятор и вынимают контактный стержень. Проверяют состояние контактов стержней выключателя. Небольшие оплавления съемных наконечников зачищают напильником. При обнаружении сильных оплавлений или выгоревших участков наконечник заменяют: его зажимают в тиски и вывертывают стержень. В стержень ввертывают до отказа новый наконечник (зазор между торцом наконечника и стержнем недопустим). Поверхность наконечника и стержня выравнивают напильником и наконечник закернивают в четырех местах. При значительном повреждении медной части стержня над наконечником стержень заменяют целиком.

Для проверки состояния бакелитовой трубки проходного изолятора его разбирают. Для этого отвертывают гайку 15 (рис. 1), отвинчивают болты 7 и снимают токоведущую скобу 8, кольцо 10, шайбу 9 и кожаную манжету 11, вынимают бакелитовую трубку 4 с колпачком 5 и отвертывают колпачок. При необходимости (сильное обгорание трубки) трубку заменяют. Проверяют состояние кожаной манжеты 11 - сильно изношенную манжету заменяют. Поверхности изоляторов протирают сухой чистой ветошью. Бакелитовую трубку и внутреннюю полость проходных изоляторов промывают трансформаторным маслом и протирают, затем собирают проходные изоляторы. При сборке изолятора колпачок 5 застопоривают алюминиевой заклепкой 12, а гайку 15 - винтом.

Эксплуатация и ремонт электрооборудования РУ

Ремонт контактных частей РУ

Ремонт привода ПП-67 масляных выключателей

Устройство и ремонт привода ППВ (ППО)

Особенности устройства и ремонта привода ПЭ-11

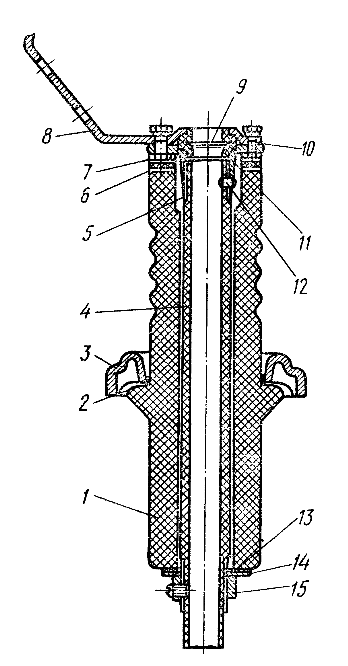

Рис. 1. Проходной изолятор выключателя ВПМ-10

Далее производят сборку цилиндров в последовательности, обратной разборке. Камеры вводят в полюс выключателя через нижний разъем цилиндра. Расстояние от нижней поверхности дугогасительной камеры до верха розеточного контакта должно быть 1,5 - 5 мм (см. рис. 2). Это расстояние проверяют следующим образом: измеряют расстояние от нижнего края цилиндра до дугогасительной камеры (оно должно быть 89±0,5 мм) и высоту розеточного контакта от нижней крышки полюса (оно должно быть 85±2 мм). Разница в измеренных расстояниях указывает расстояние от розеточного контакта до дугогасительной камеры.

При установке проходного изолятора и нижней крышки выключателя болты затягивают равномерно по диагонали, не допуская перекосов по отношению к цилиндру. После сборки цилиндра с контактным стержнем проверяют, нет ли заедания или излишнего трения стержня при входе в цилиндр. Стержень, опущенный с высоты примерно 300 мм, под действием собственной массы должен войти в розеточный контакт на глубину не менее 40 мм. Далее проверяют вертикальность подвески полюсов по отвесу, расстояние между их осями, которое должно быть (250±2) мм, наличие заземления рамы выключателя. Производят заливку цилиндров выключателя чистым трансформаторным маслом до верхнего уровня по маслоуказателю и проверяют отсутствие течи масла. В каждый полюс (цилиндр) заливают 1,8 л масла. Устанавливают выключатель в отключенное положение.

С помощью угломера, шаблона или транспортира с отвесом проверяют угол между геометрической осью изоляционного рычага и торцом стенки рамы, он должен быть (112 ± 1,5)°. Далее проверяют ход штока масляного буфера, для чего на шток 8 (рис. 2) на уровне гайки 9 наносят риску, затем включают выключатель, шток поднимается, тогда наносят вторую риску. Ход штока должен быть (20 ±1) мм. Во избежание ударов поршня в дно цилиндра масляного буфера при отключении выключателя проверяют возможность опускания штока масляного буфера до упора (не менее чем на 0,5-1,5 мм). Регулируют положение масляного буфера подкладкой пластин, устанавливаемых под крепящей пластиной 5 буфера.

Для проверки наличия масла в масляном буфере и доливки его при необходимости вывертывают гайку 9, вынимают поршень 4 и пружину 3. Уровень масла от дна цилиндра должен составлять 45 мм. После доливки собирают буфер и вручную опробывают его работу путем нажатия на шток 5, который должен перемещаться плавно, без заеданий.

1 - фарфоровый изолятор, 2, 6, 13 - прокладки, 3 - крышка, 4 - бакелитовая трубка, 5 - колпачок, 7 - болт, 8 - скоба, 9, 14 - шайбы, 10 - кольцо, 11 - кожаная манжета, 12 - заклепка, 15 - гайка

Затем проверяют полный ход подвижных контактных стержней и ход их в розеточных контактах. Проверка полного хода подвижных контактных стержней выполняется следующим образом: на стержень наносят риски у верхней части проходного изолятора во включенном и отключенном положениях. Расстояние между рисками определяет полный ход контактных стержней - должен быть (210±5) мм. Ход в розеточных контактах определяется с помощью сигнальной лампы как расстояние между двумя рисками, нанесенными на стержнях: первой - в момент касания стержня с розеточным контактом, второй - при включенном положении выключателя. Этот ход должен быть (45 ±5) мм.

Далее следует во включенном положении выключателя проверить состояние упорного болта 10 (см. рис. 1) и 9 (см. рис. 3) - между головкой упорного болта и упорным роликом на рычаге выключателя должен быть зазор 0,5 - 1,5 мм, что определяют щупом. Зазор регулируют вворачиванием (выворачиванием) упорного болта, после чего затягивают на нем контргайку.

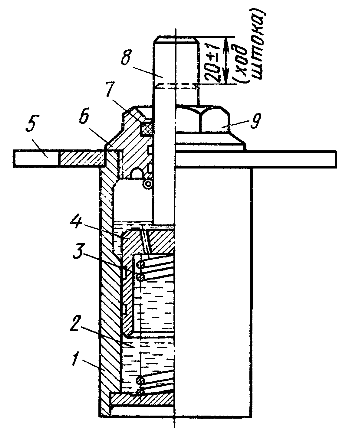

Рис. 2. Масляный буфер выключателя ВПМ-10

Рис. 3. Схема для определения разновременности касания контактов в выключателях

U - источник питания (3 - 42 В), Л1, Л2, ЛЗ - сигнальные лампы, K1, К2, КЗ - контакты выключателя

Затем определяют, включая медленно выключатель, разновременность касания контакта в выключателе с помощью сигнальных ламп как расстояние между рисками, нанесенными на одном из подвижных стержней в верхней части проходного изолятора в момент касания первого и последнего подвижных стержней с розеточными контактами. Схема для определения разновременности касания контактов показана на рис. 3. Разновременность касания контактов должна быть не более 5 мм. При необходимости проворачивают соответствующий стержень в колодке, предварительно ослабив зажимающие болты, до требуемой разновременности.

Производят проверку расстояния между нижней плоскостью колодки 12 гибкой связи (см. рис. 2) и поверхностью скобы 9 проходного изолятора, которое должно быть во включенном положении выключателя (25 ±6) мм.

В отрегулированном выключателе усилие для вытягивания контактного стержня из включенного положения не должно превышать 196 Н (20 кгс), что определяется пружинным динамометром при стержне, отсоединенном от серьги вала выключателя.

Проверяют исправность действия механизма выключателя с приводом. При необходимости покрывают смазкой ЦИАТИМ-221 или ЦИАТИМ-203 шарнирные соединения в выключателе и в приводном механизме и производят 10-12 включений и отключений выключателя, после чего выключатель включают в работу.

1 - корпус буфера, 2 - трансформаторное масло, 3 - пружина, 4 - поршень, 5 - крепящая пластина, б, 7 - уплотнительные шайбы, 8 -шток, 9 - гайка

Ремонт выключателей

Ремонт выключателей ВПМП-10 производят в последовательности, аналогичной последовательности ремонта выключателей ВПМ-10.

Капитальный ремонт выключателей ВМП-10, ВМП-10К и ВМП-10П выполняют в следующем порядке: снимают междуполюсные перегородки (для ВМП-10К и ВМП-10П); сливают масло и одновременно проверяют работу маслоуказателей; отсоединяют от полюсов изоляционные тяги и снимают полюсы; открывают нижние крышки с неподвижными контактами и вынимают распорные цилиндры и камеры, которые для предохранения от увлажнения погружают в сухое трансформаторное масло; открывают верхние крышки и вынимают маслоотделители. Дальнейшая разборка механизма и других узлов производится в случае необходимости после их осмотра.

При легком обгорании контактов поврежденные места зачищают мелкой наждачной шкуркой, наплывы опиливают напильником. После зачистки или опиливания контакты промывают бензином или трансформаторным маслом. Обугленные места в дугогасительных камерах зачищают. Если камера сильно обгорела или в ней имеются трещины, заменяют всю камеру. При ревизии механизма и узлов, находящихся в раме выключателя, очищают все детали, заменяют смазку в трущихся частях, проверяют все крепления и восстанавливают окраску. Проверяют также исправность масляного буфера, шток и поршень которого должны двигаться плавно. Если буфер заедает, его разбирают, промывают и заполняют чистым трансформаторным маслом.

Перед установкой на раму выключателя проверяют, легко ли перемещаются механизмы полюсов, свободно ли поворачивается главный вал выключателя при отсоединенных отключающих пружинах, надежно ли заземлена рама выключателя.

Выключатель заполняют чистым сухим трансформаторным маслом. В каждый полюс заливают около 1,5 л масла до уровня по масло указателю. Затем соединяют тягой выключатель с приводом и производят его регулировку. Специальным шаблоном устанавливают положение главного вала при отключенном выключателе и фиксируют его масляным буфером. В отключенном положении ставят отключающие пружины. Регулируют выключатель без верхних крышек на полюсах и без маслоотделителей.

Перед регулировкой в резьбовое отверстие на торце подвижного контакта каждого полюса ввинчивают контрольный металлический стержень Ф 6 мм и длиной 400 мм. На контрольных стержнях наносят отметки, соответствующие предельным крайним положениям механизмов, включив и отключив полюсы до отказа за наружные рычаги. Кроме того, делают отметку на расстоянии 5 мм от крайнего отключенного положения стержней. Соединяют в отключенном положении вал выключателя с механизмами полюсов изоляционными тягами. Длину изоляционных тяг регулируют таким образом, чтобы отметки отключенного положения на контрольных стержнях совпали с отметками недохода стержней на 5 мм до крайнего положения.

С помощью рычага ручного включения доводят подвижные контакты выключателя до касания с неподвижными. Разновременность касания контактов не должна превышать 5 мм. Для регулировки касания контактов изменяют длину изоляционной тяги. Далее доводят выключатель до включенного положения, посадив его на удерживающую защелку привода. При этом проверяют полный ход подвижных контактов (240 - 245 мм), ход в контактах (55 - 63 мм), угол поворота вала (85 - 89°) и недоход до крайнего включенного положения (не менее 4 мм). Указанные значения регулируют, изменяя положения упорного болта пружинного буфера.

После регулировки окончательно закрепляют изоляционные тяги с механизмами полюсов. При правильной регулировке время включения выключателя составляет не более 0,3 с. Замеряют сопротивление токо провода выключателя (между выводами), которое не должно превышать 55 мкОм для выключателей на номинальный ток 630 А, 40 мкОм - для 1000 А и 30 мкОм - для 1500 А. Затем вывинчивают контрольные стержни, устанавливают маслоотделители, верхние крышки и междуполюсные перегородки (для выключателей ВМП-10Г1 и ВМП-10К).

По окончании ремонта выключатель во включенном положении испытывают повышенным напряжением. Мастер, руководивший работами по ремонту, производит приемку выключателя после ремонта и по результатам выполненных работ и испытания проверяет возможность включения его в работу.
