Страница 5 из 5

7. ГАБАРИТНЫЕ РАЗМЕРЫ

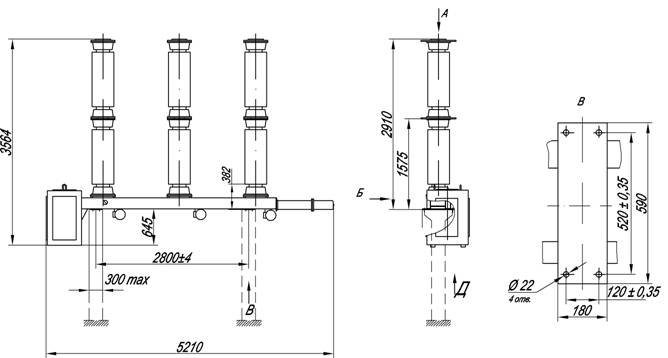

7.1. Габаритные, установочные и присоединительные размеры выключателей ВГТ-110II*.

Габаритные, установочные и присоединительные размеры выключателей типа ВГТ-110

размеры выключателей ВГТ-110

*Привязка отверстий под кабельные вводы.

** Привязка отверстий под вводы от сигнализаторов. Масса выключателя - 1665 кг.

Рис. 3 ВГТ-110 Базовое исполнение с укороченными заводскими опорными металлоконструкциями.

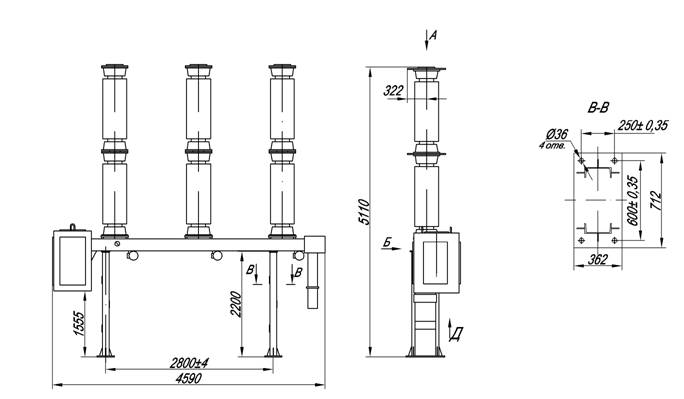

ВГТ-110 с высокими опорными заводскими металлоконструкциями

Рис. 4 ВГТ-110 Исполнение с высокими опорными заводскими металлоконструкциями

(остальное см. рис. 3).

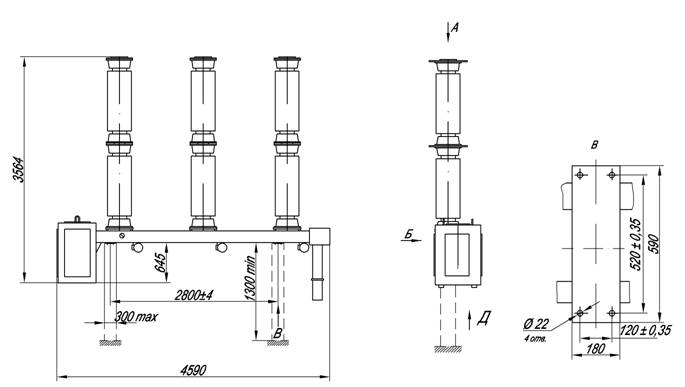

ВГТ-110 без заводских опорных металлоконструкций

Рис. 5 ВГТ-110 Исполнение без заводских опорных металлоконструкций

(остальное см. рис. 3).

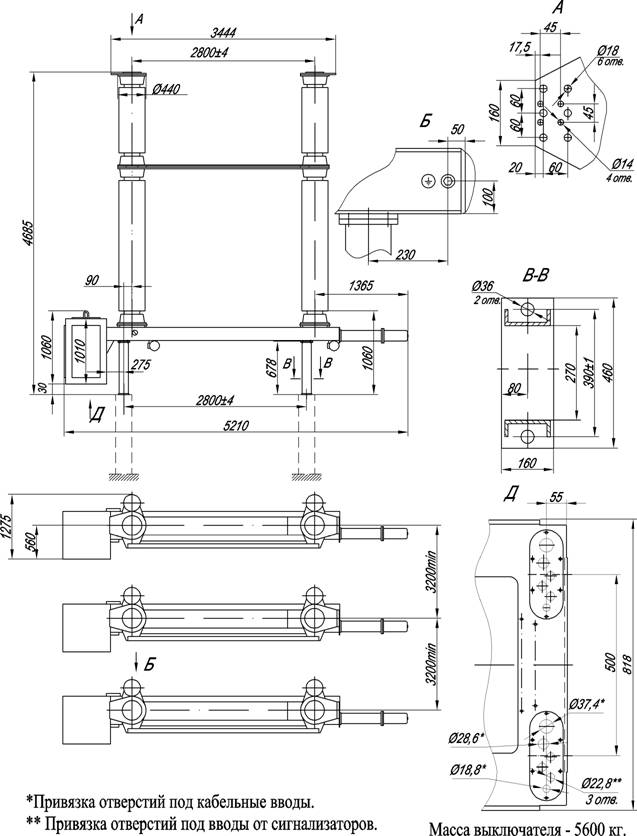

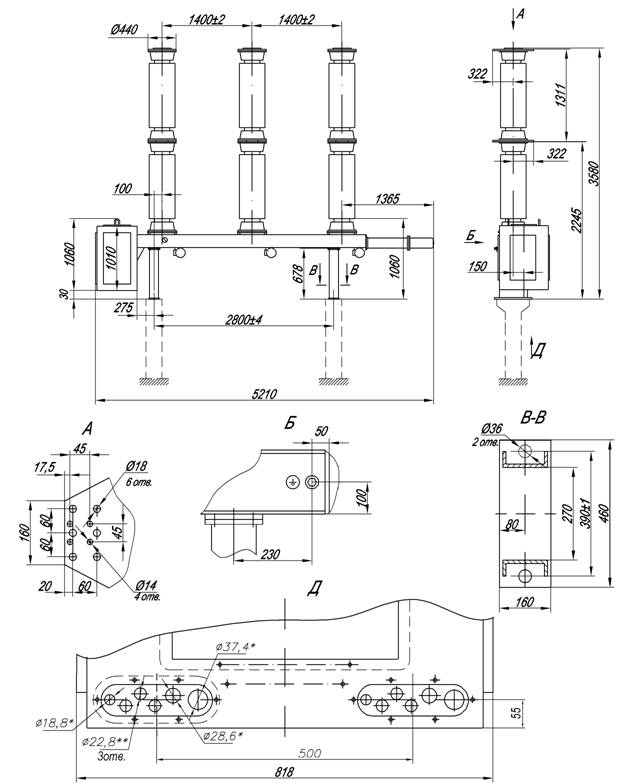

Габаритные, установочные и присоединительные размеры выключателей типа ВГТ -220

размеры выключателей ВГТ -220

Рис. 6 Базовое исполнение с укороченными заводскими опорными металлоконструкциями.

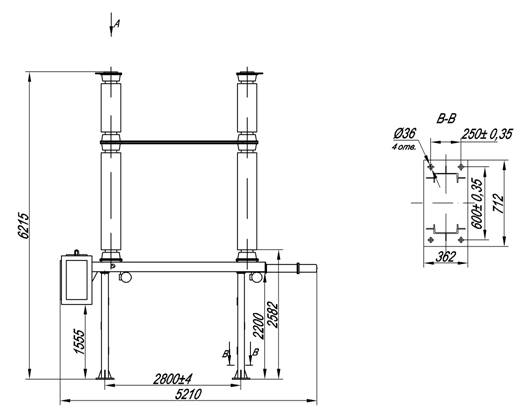

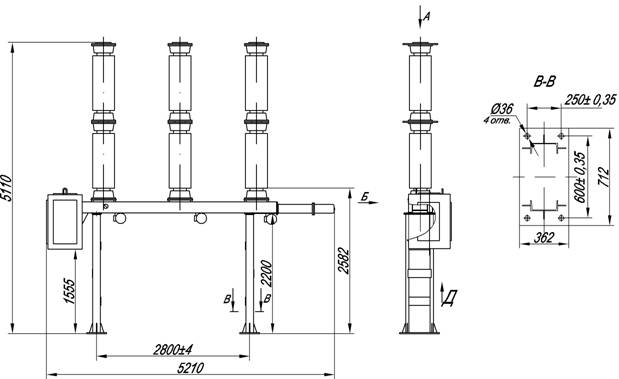

ВГТ-220 с высокими опорными заводскими металлоконструкциями

Рис. 7 ВГТ-220 Исполнение с высокими опорными заводскими металлоконструкциями

(остальное см. рис. 6).

ВГТ-22 без заводских опорных металлоконструкций

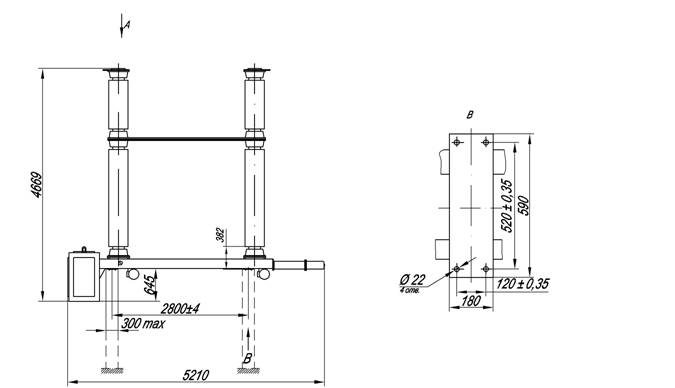

Рис. 8 ВГТ-220 Исполнение без заводских опорных металлоконструкций

(остальное см. рис. 6).

ВГТ-220 с укороченными заводскими опорными металлоконструкциями

Рис. 9 Базовое исполнение с укороченными заводскими опорными металлоконструкциями.

ВГТЗ-110 с высокими опорными заводскими металлоконструкциями

Рис. 10 ВГТЗ-110 Исполнение с высокими опорными заводскими металлоконструкциями

(остальное см. рис. 9).

ВГТЗ-110 без заводских опорных металлоконструкций

Рис. 11 ВГТЗ-110 Исполнение без заводских опорных металлоконструкций

(остальное см. рис. 9).

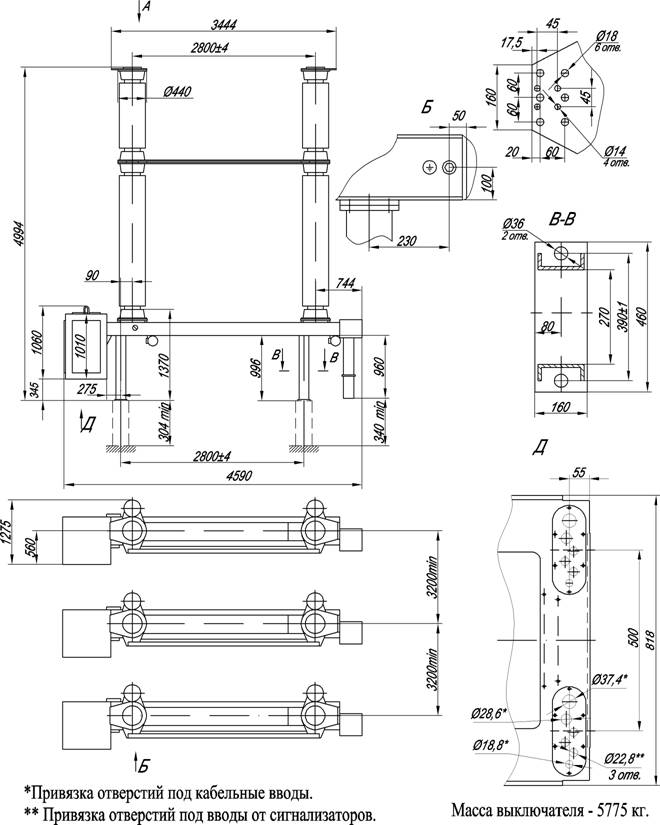

Габаритные, установочные и присоединительные размеры выключателей типа ВГТЗ-220

размеры выключателей ВГТЗ-220

Рис. 12 Базовое исполнение с укороченными заводскими опорными металлоконструкциями.

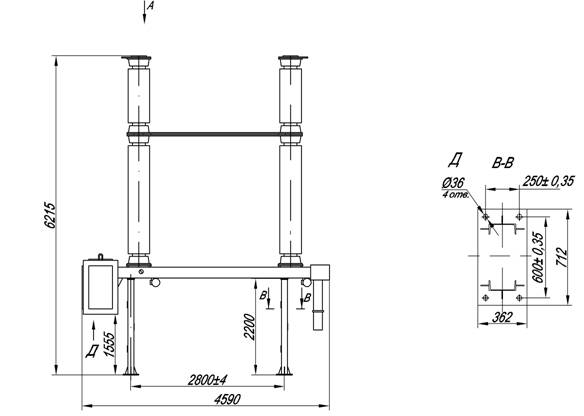

ВГТЗ-220 с высокими опорными заводскими металлоконструкциями

Рис. 13 ВГТЗ-220 Исполнение с высокими опорными заводскими металлоконструкциями

(остальное см. рис. 12).

ГТЗ-220 без заводских опорных металлоконструкций

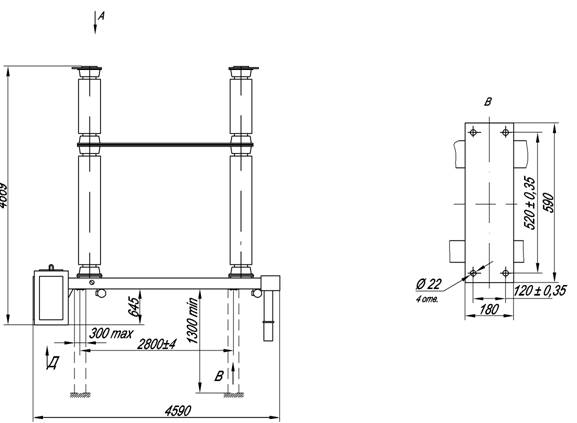

Рис. 14 ВГТЗ-220 Исполнение без заводских опорных металлоконструкций

(остальное см. рис. 12).

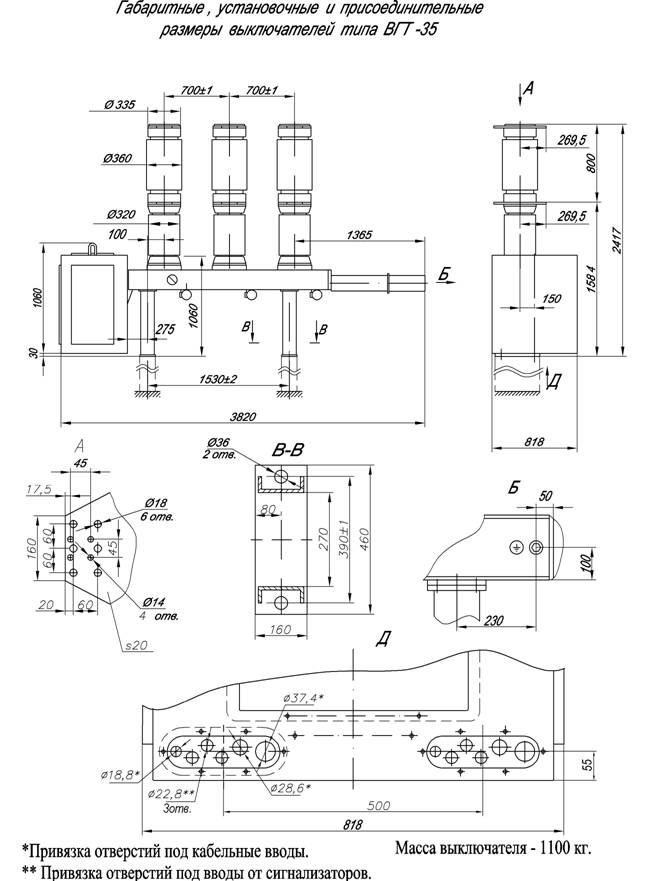

ВГТ-35 ГАБАРИТЫ

Рис. 15 Базовое исполнение с укороченными заводскими опорными металлоконструкциями.

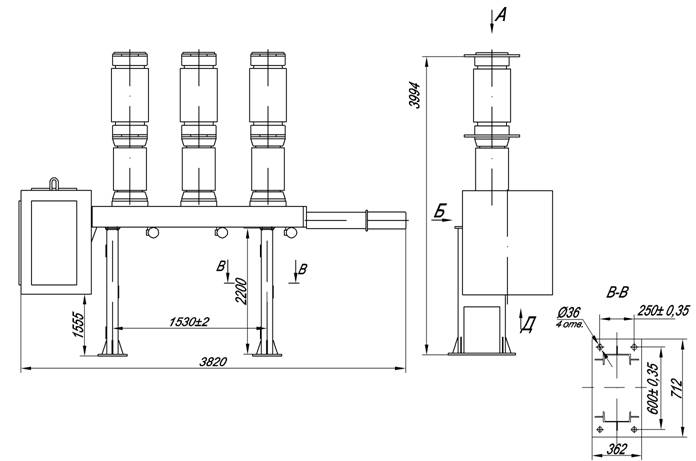

ВГТ-35 с высокими опорными заводскими металлоконструкциями

Рис. 16 ВГТ-35 Исполнение с высокими опорными заводскими металлоконструкциями (остальное см. рис. 15).

ВГТ-35 без заводских опорных металлоконструкций

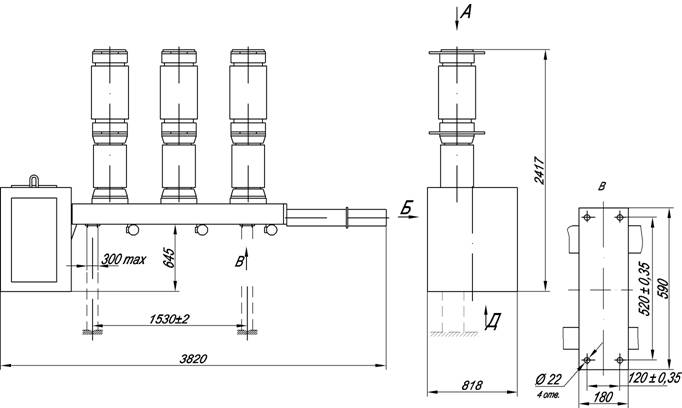

Рис. 17 ВГТ-35 Исполнение без заводских опорных металлоконструкций

(остальное см. рис. 15).

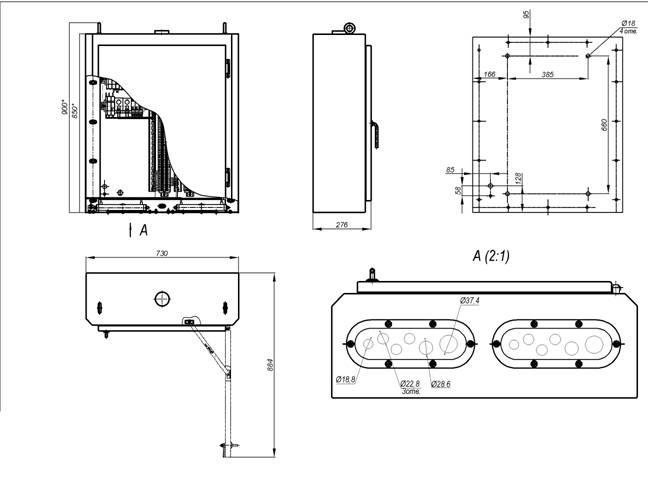

размеры агрегатного шкафа для выключателя ВГТ—220

Рисунок 18. Габаритные и привязочные размеры агрегатного шкафа для выключателя ВГТ—220.

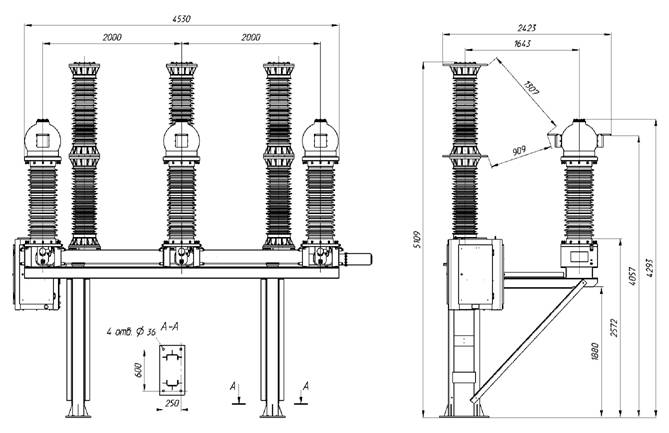

Комплект консолей для совместной установки выключателя ВГТ-110 и ТРГ-110

Рис. 19 Комплект консолей для совместной установки выключателя ВГТ-110 или ВГТЗ-110 и трансформаторов тока ТРГ-110.

(остальное см. рис. 4 и 10).

"
