6. СХЕМЫ ЭЛЕКТРИЧЕСКИЕ УПРАВЛЕНИЯ ПРИВОДОМ ППрК

Перечень элементов электрических схем

Обозначение	Тип, выполняемая функция	Примечание
QF	Выключатель (полюс) управляемый
SA1	Устройство, коммутирующее для внешних вспомогательных цепей, контролирующих положение контактов QF
SA2	Контакт блокировочный в цепях отключения выключателя
SA3 SA5 SA6	Контакты блокировочные в цепи включения, контролирующие: положение контактов выключателя QF положение кулака завода пружин состояние включающих пружин
SA4	Переключатель режимов работы электродвигателя (АВТ, РУЧ)
SA8	Переключатель режимов работы электромагнитов управления (Д, М)
SB1	Кнопка пуска двигателя при ручном заводе пружин
SB2	Кнопка остановки двигателя
SB3	Кнопка включения ЭВ при местном управлении ЭУ
SB4	Кнопка включения ЭО при местном управлении ЭУ
SF1	Выключатель автоматический питания электродвигателя
SH1	Блок вспомогательных контактов	Для SF1
SK1	Термостат - 20/30 °C для автоматического управления 1-ой ступенью основного обогрева	t°замык = 0°С ±1°С t°разм = 8°С ±2°С
SK2	Термостат - 20/30 °C для автоматического управления 2-ой ступенью основного обогрева	t °замык = -20 °С ±2°С °3м = -12°С ±2°С
SQ1	Контакт блокировки включения электродвигателя при ручном заводе пружин (выключатель конечный)
SQ2	Контакт, отключающий электродвигатель (после обеспечения готовности привода к включению)
SQ3	Контакт, включающий электродвигатель завода пружин в начале процесса включения выключателя
SQ4	Контакт, отключающий счетчик
EK1 - EK4	Нагреватели трубчатые
K1, K2	Реле
KM	Контактор
PC	Счетчик импульсов	110В
SF2	Выключатель автоматический питания подогрева обогревателей
С	Конденсатор помехоподавляющий	Для приводов с универсальным двигателем
R1 R3	Резисторы Резистор 12 кОм	Для сети Uн=220 В
R2	Резистор	Для приводов с универсальным двигателем
EK5	Антиконденсатный подогрев
XT1, XT2	Блоки зажимов
M	Двигатель универсальный	0,75 kW
M	Двигатель трехфазный	1,1 kW
YA1, УАЗ YA2	Электромагнит отключения	Ш=110В или ин=220В
YA1, УАЗ YA2	Электромагнит включения	Ш=110В или ин=220В
ХТ3 - ХТ5	Колодки клеммные
VD1-VD7	Диоды	Для приводов с универсальным двигателем
ХS1	Розетка
СР	Пульт управления
SH1 SH2 SH3 SH4 SH5 SH6 SH7	Контакты сигнальных цепей «He включен выключатель SF» «Неисправность в системе завода пружин» «He включена автоматика управления электродвигателем» «He взведены пружины» «Опасное снижение температуры в шкафу привода» «Отсутствие питания в цепи обогрева» «Включено дистанционное управление ЭУ»

Электрическая схема управления приводом с трехфазным двигателем

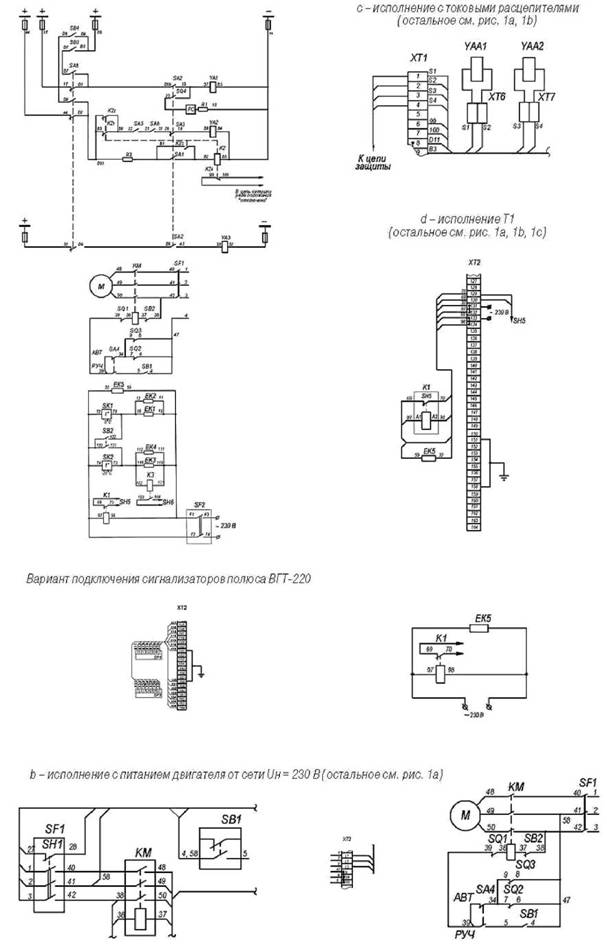

Рисунок 1. Электрическая схема управления приводом с трехфазным двигателем.

Электрическая схема управления приводом с универсальным двигателем

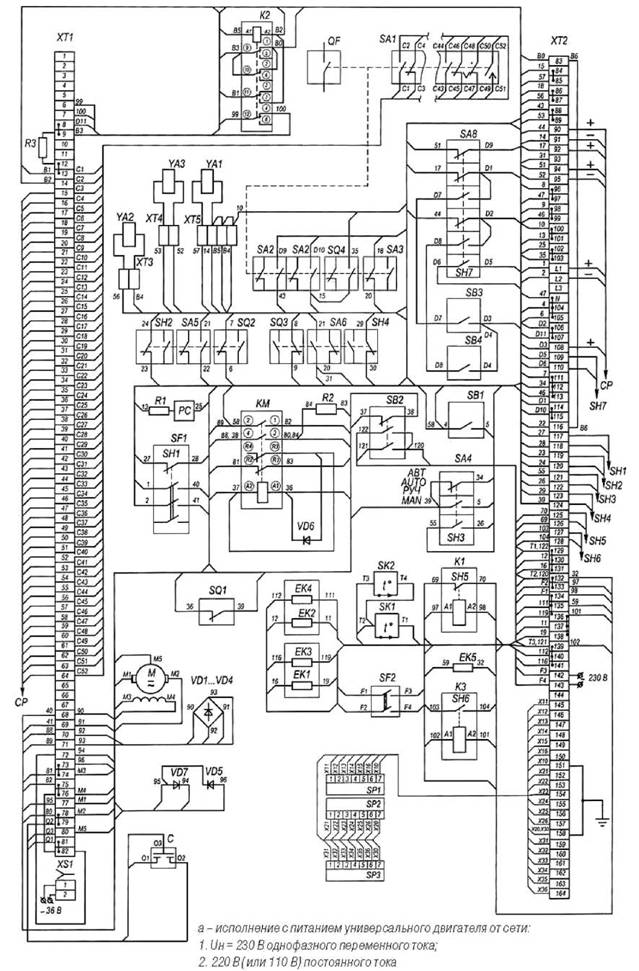

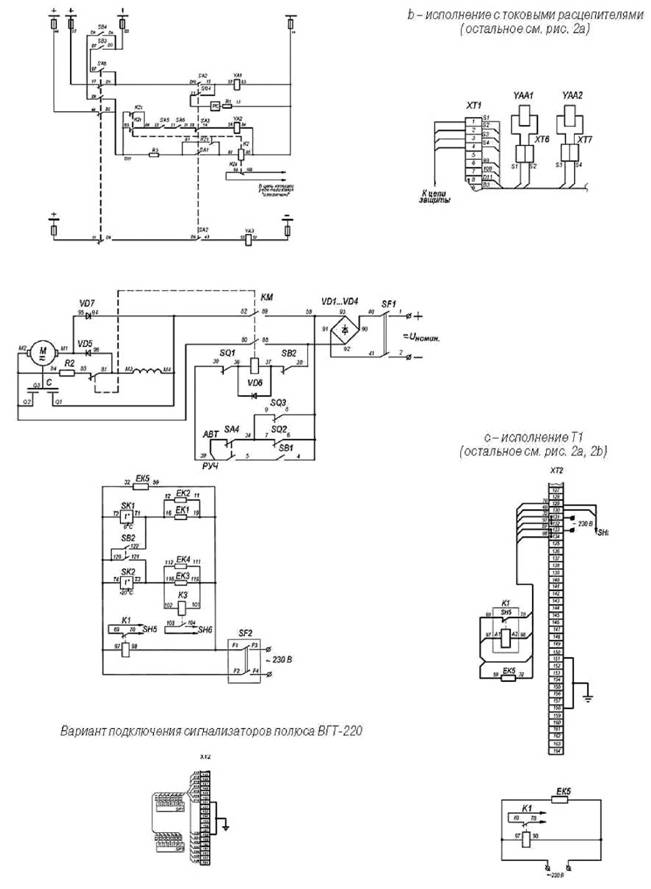

Рисунок 2. Электрическая схема управления приводом с универсальным двигателем.
