Силовой вакуумный выключатель VAH

12кВ-17,5 кВ Alstom

Инструкция по эксплуатации

1 Стандарты, инструкции по обращению, условия эксплуатации

Трехполюстной силовой вакуумный выключатель VAH

1. предназначен для эксплуатации на электростанциях, и трансформаторах подстанций в промышленности и в компаниях, производящих электроэнергию.
2. отвечает техническим требованиям к коммутационным аппаратам переменного тока для напряжения свыше 1 кВ согласно стандарту VDE 0670, частей 101-108 и публикации IEC 56
3. соответствует помимо вышеназванных норм, в основных положениях требованиям следующих стандартов, относящихся к отключающей и изолирующей способностям:
4. ANSI C37.06 Таблица 2
5. NEMA Standards Publication No. SG 4
6. допущен к эксплуатации при нормальных условиях в соответствии с DIN EN 60694 и публикацией МЭК 60694

   Категория по температуре «минус 25 внутри»

1. Максимальная температура окружающей среды.+55°C

При температуре > 40 °C снижается номинальный ток

1. Минимальная температура окружающей среды - 25 °C (внутренняя температура)

Пользователь должен проверять условия эксплуатации через определенные промежутки времени, по собственному усмотрению посредством проверки изолирующих частей на предмет загрязнения (например, пыли).

При необходимости, чистка изолирующих частей проводится в соответствии с 8 разделом .

При эксплуатации силового вакуумного выключателя необходимо соблюдать следующее: -предписание по предотвращению несчастных случаев BGV A 2 Профессионального общества электриков для Федеративной

Республики Германия: -DIN EN 50179 -DIN EN 5011-1

1. DIN VDE 0141

Пользователи за пределами Федеративной Республики Германия должны:

-взять за основу предписания по предотвращению несчастных случаев.

1. применять соответствующие местные инструкции.
2. проводить необходимые изменения на месте.

Работы по обслуживанию должны проводится квалифицированным персоналом, имеющим опыт работы с данным оборудованием.

Надежность и срок службы оборудования зависят от правильных действий в соответствии с инструкциями. Соблюдение этих инструкций обязательно.

Несоблюдение ставит под угрозу гарантийные иск.

При запросах и заказах запасных частей необходимо указывать следующие данные фирменной таблички:

-обозначение типа,

1. заводской номер,
2. год изготовления.
3. Обозначение типа
4. Обозначение типа вакуумного силового выключателя- см. фирменную табличку (рис. 6,1)-дает информацию об основных технических характеристиках. Расшифровка типового обозначения объясняется на примере:
5. Пример VAH 12-63-40-27
6. Тип VAH
7. Номинальное напряжение 12 kV
8. Номинальный ток отключения
9. короткого замыкания 63 kA
10. Сквозной ток 160 кА
11. Номинальный ток до 5000A*
12. Межосевое расстояние полюсов 275 mm * С охлаждением - до 8000 А

Устройства управления и приведения в действие

-Привод серийно оснащен устройством для натягивания накопителя энергии (включающей пружины) вручную.

Привод может быть оснащен и дополнительными устройствами управления и приведение в действие.

Нажимной переключатель S21 - S25

1. приводится в действие накопителем энергии

Вспомогательные выключатели S1

-приводятся в действие валом выключателя.

1. положение коммутирующих элементов зависит от коммутационного положения выключателя «ВКЛ» и

«ОТКЛ».

Могут поставляться блокировочные электромагниты с мощностью в 12 / 16 /20 Вт

Они настроены в соответствии с электрической схемой соединений (другая настройка вспомогательного выключателя возможна см. рис. 13).

Определенное число коммутирующих элементов для внутреннего управления силовым выключателем.

-Вспомогательный расцепитель для отключения F11-F12 -Вспомогательный расцепитель для включения F2

2 Технические характеристики

-Нажимной переключатель S41-S43

1. S41 и S42 приводятся в действие кнопками «ВКЛ» и «ОТКЛ»
2. S43 приводится в действие кнопкой «ОТКЛ»

Двигатель M1 для натягивания накопителя

энергии (закрывающая пружина)

Времена включения

1. Ном. напряжение кВ 12 13,8 17,5
2. Собственное время откл. при ном. напряжении расцепителя

с расцепителем 25 Вт мс 80-115 Время горения дуги (max) мс 12 12 14

1. Собственное время включения при ном. напр. расцепителя мс 30-60
2. Наименьшее время команды «ОТКЛ»

эл. отключение

с расцепителем 25 Вт мс____ 50

Наименьшее время команды «ВКЛ» 20

Наименьшее время команды «ОТКЛ» механическое отключение мс 90

1. Вес

Номинальный ток, А 1250/2500 3150 >4000 Вес, кг 200 380 500

1. Вес является ориентировочной величиной для выключателя VAH без упаковки.
2. Мощность, потребляемая магнитными катушками и двигателем

Магнитные катушки Потребляем.

мощ.(Вт/ВА)

1. Вспомогательный расцепи-
2. тель для включения 160
3. Вспомогательный расцепитель
4. для отключения 25
5. Расцепитель минимального напряжения
6. без задержки времени 15
7. Выкл. устройство во
8. вторичной цепи 12
9. Блокировочный электромагнит 12
10. Двигатель 200-250
11. Время для натягивания
12. накопителя энергии <12с

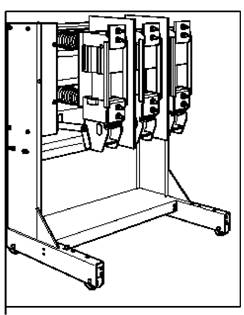

2 Силовой вакуумный выключатель VAH 1250A на транспортном устройстве

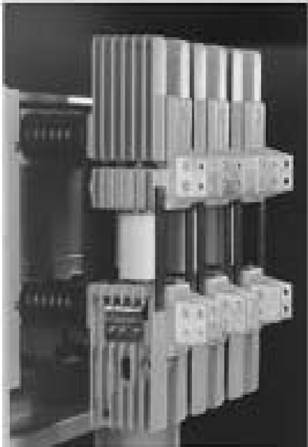

1 Силовой вакуумный выключатель VAH1250 A

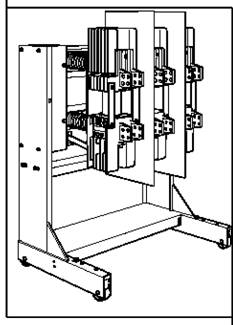

4 Силовой вакуумный выключатель VAH,4000A на транспортном устройстве

3 Силовой вакуумный выключатель VAH, 4000 A

Перед монтажом

-Чертежи предоставляются по требованию

1. Проверить технические данные фирменной таблички
2. Проверить номинальное напряжение встроенных в силовой выключатель приборов управления и манипулирования

Силовые выключатели транспортируются в положении «ОТКЛ» и с накопителем энергии в положении «ОСЛАБЛЕН»

Блокировка дальнейших приборов

При приведении в движение или при управлении блокировкой других приборов, которая зависит от положения силового выключателя следует иметь в виду, что блокирующие массы и силы не влияют на выключающую способность силового выключателя.

Во избежание травм запрещается натягивать накопитель энергии до окончания монтажных работ.

Коммутирование приборов на транспортное устройство

6.Захваты для подъемного крана

Четыре просверленных отверстия диам.18 мм каждое на транспортной установке служат для крепления на полу или рельсах.

Выключатель снабжен захватами для подъемного крана. После закрепления данные захваты(крюки)

5.Места крепления на транспортной устройстве

должны быть удалены.

Крепление силового выключателя

1. Места крепления силового выключателя расположены на концах опор изоляторов с имеющими там отверстиями.
2. В том случае если место монтажа (рабочее место) не отвечает стандартам, согласуйте место монтажа с производителем.
3. Выключатель не должен быть искривлен в процессе крепления.
4. Соблюдать вращающий момент на затянутых гайках

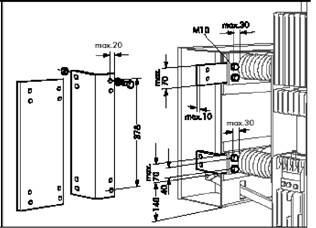

8 Крепление перегородок

1. Гайки и крепежные детали не поставляются вместе с выключателем.

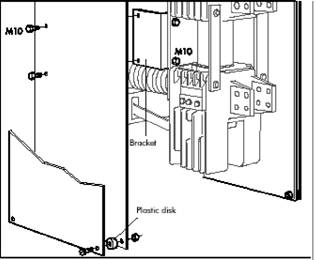

Установка перегородок

1. Установить две консоли на опорной плите(центральный полюс выключателя) с помощью двух пластиковых гаек М10
2. Привинтить перегородки к консолям с помощью двух пластиковых гаек М10.

7 Примеры крепления

1. В том случае если перегородки будут двойные привинтите двойные перегородки в четырех местах с помощью дисковых пластиковых прокладок.

Обработка контактных поверхностей

Материал контактной поверхности	Предварительная обработка
Медь посеребренная	Очистить (1)
Медь	Очистить(1)
	Отполировать (2)
Сталь или оцинкованная сталь	Очистить (1), отполировать, удалить имеющуюся пассивацию

Обработка свинченных контактных

поверхностей ( например, контактная поверхность на выключателе- токовая шина)

Контактные поверхности непосредственно перед свинчиванием:

1. Очистить с помощью не оставляющей волокон ткани, при сильном загрязнении использовать очищающие средства.
2. Отполировать с помощью абразивной шкурки (зернистость 100 и меньше) или с помощью металлической щетки, которая используется только для меди. Нанести контактную смазку KL на обе контактные поверхности так, чтобы после свинчивания пространство между ними было заполнено. Покрыть легким слоем смазки соединения гайки и болта в токовой шине.

   Соединение винта и гайки токовой шины выполнять в соответствии с DIN 43673.

   Силовой вакуумный выключатель не должен быть искажен в процессе свинчивания . Соблюдайте таблицу 3, раздела 8

   8000* 8000 * С вентилятором

   Поперечное сечение токовой шины при соединении с силовым вакуумным выключателем VAH

Номинальный ток (А)	Минимальное поперечное сеч. ток. шины (мм)	Материал
<4000	соединение согласно DIN 43671 Медь
> 4000	4000	Медь
8000*	8000	Медь

• Подключение (подсоединение) токовых шин

Соединительные поверхности - это места прохождения тока. Материалом, используемым для соединительных поверхностей в силовых выключателях, является посеребренная медь.

В силовых выключателях алюминиевые токовые шины никогда не должны соединяться с посеребренными соединительными поверхностями.

1. Принять во внимание указания DIN 43671 в отношении максимально допустимых значений параметров постоянного тока. Пользователи за пределами Германии должны применять соответствующее местное урегулирование.
2. Наибольшее расстояние между ближайшей опорной точкой соединений выключателя к полюсным осям выключателя:
3. при номинальном токе короткого замыкания 50кА =825 мм (3х междуполюсные расстояния).
4. при номинальном токе короткого замыкания 63 кА =500 мм.

Если ближайшая опорная точка находится не в направлении полюсных осей выключателя, то следует следить за тем, чтобы на полюса выключателя не воздействовали большие силы токов.

Подсоединение проводов управления

Соединения посредством -штекера или

9 Внешние провода управления

- через клеммный зажим в кожухе привода

10 Заземление на силовом вакуумном выключателе (сталь)

При соединении через клеммный зажим нужно убрать

крышку (пять гаек). Внешние провода управления соединяются через клеммный зажим и выводятся наружу через отверстия в кожухе привода или соединяются

штекером. Могут подключаться:

-гибкий провода до 2,5мм²( только при соединении на штекер)

Электрическая схема соединений (коммутационная схема) вклеена на внутренней стороне крышки. Если внутри кожуха привода необходимо проложить дополнительные провода управления, то необходимо соблюдать достаточное расстояние к подвижным частям привода

После того как внешние провода управление соединены крышку необходимо установить на место.

Заземление

Заземляющее соединение силового выключателя соединить с заземлением распредустройства. -Поперечное сечение и материал заземляющего провода выбираются в соответствии с DIN VDE 0141 или национальным толкованием этого предписания.

-Место соединения следует подготовить в соответствии с этим разделом. -Свинчивать и затягивать соединения в соответствии с разделом 8. - Защитное заземление можно осуществить также с помощью закрепляющих винтов в сечениях задних пластин в кожухе привода если в качестве закрепляющих винтов используются оцинкованные винты с зубчатым венцом , зубцы которых удаляют лаковое покрытие.

Допустимое термическое действие кратковременного тока на один винт со стопорными зубьями типа М12 и М10: 4кА (1с); 2,7кА(3с)

4. Вспомогательные выключатели (блок-контакты)

Коммутационные функции устанавливаются на заводе в соответствии с электрической схемой соединения.

Другие функции вспомогательного выключателя можно осуществить с помощью регулируемых кулачков.

Процесс установки

1. Силовой выключатель привести в положение «ОТКЛ»; накопитель энергии ослаблен.
2. Снимите крышку (ослабить 5 гаек)
3. Установите нужную функцию выключателя.
4. Зафиксировать кулачки вновь в приводе .
5. Проверить зафиксировался ли кулачек в новом положении.

12 Установка кулачков вспомогательного выключателя

13 Возможные коммуникационные функции вспомогательного выключателя (программы выключателя)

Технические характеристики	VDC				VAC .
Номинальное напряжение питания	24	48	60	110	220	120	230
Включающая способность (А)	8	4	3	2	1	10	10 .
Уровень короткого замыкания	100 А за период в 30 мс .
Постоянная времени T=L/R (мс)	<20				- .
Номинальные постоянный ток (А)	10				- .

1. Установите крышку обратно при завершении установки.

"
