VAH инструкция по эксплуатации выключателя - Настройка, пуск, переключения
Проверка выполнения монтажных работ:
- Проверить закрепляющие винты.
- Проверить винты подключения токовых шин и кабелей с помощью динамометрического ключа.
- Проверить винты заземляющего соединения.
Подключить номинальное напряжение питания.
Совершенно необходимо для силовых
выключателей с расцепителем минимального напряжения или блокировочным магнитом.
Проверить не пострадала ли функциональность
выключателя при транспортировке и монтаже.
- Проверить силовой выключатель на предмет видимых повреждений.
- Провести пробные коммутации (см. раздел 6)
- Включающую пружину натянуть вручную с помощью рукоятки, кнопки «ВКЛ» и «ОТКЛ» нажать одну за другой
- Проверить электрическую функциональность приборов управления и приведения в действие.
Подключить номинальное напряжение питания.
Провести коммутационные процедуры и проверить функциональность за счет возбуждения и снятия возбуждения вспомогательных выключателей и блокирующих электромагнитов. Наблюдать за указателями коммутационного положения.
6. ПереключенияПервоначальное положение
- Силовой выключатель в позиции «ОТКЛ»
- Накопитель энергии «Ослаблен»
Натяжение накопителя энергии (включающей пружины) вручную
Подготовить силовой выключатель к включению.
- Вставить рукоятку в отверстие для натяжения накопителя энергии.
- Повернуть рукоятку примерно 30 раз по часовой стрелке пока на указателе положения не появится надпись «НАТЯНУТА». (Нет опасности в том случае, если двигатель заработает в течении этой процедуры)
15 Натяжение накопителя энергии вручную.
- После натяжения рукоятку убрать. Выключатель готов к включению.
Натяжение накопителя энергии (включающей пружины) с помощью двигателя
В силовых выключателях с двигателем натяжение осуществляется автоматически, как только к двигателю подключается напряжение.
Включение-отключение
Нажать кнопку «ВКЛ» или подать напряжение на вспомогательный расцепитель для включения.
После включения силового выключателя накопитель энергии может быть сразу же натянут ( вручную или от двигателя). Если двигатель подключен к номинальному напряжению питания, натяжение происходит автоматически. -Отключение

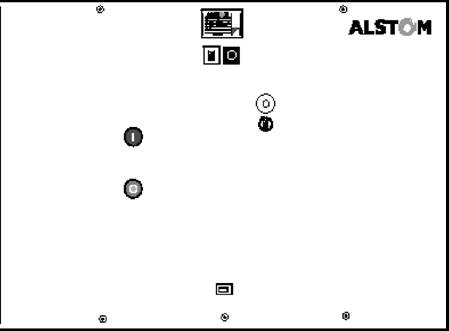

14 Элементы управления
Нажмите кнопку «ОТКЛ» или отключить при помощи вспомогательного расцепителя, расцепителя минимального напряжения или включающего устройства во вторичной цепи.
Указатели положений на силовом выключателе и возможные коммутационные циклы

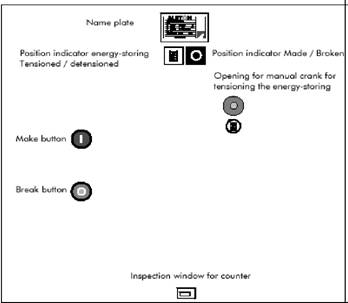

16 Табло обслуживания
| Пол. Указатель положения накопителя энергии (включающей пружины) | Указатель положения ВКЛ / ОТКЛ положение выключателя | Отключающая пружина | Возможные коммутационные циклы |
 |  | Ослаблен Нет | |
| Ослаблен при С натянут | С О | ||
| Натянут | О | ||
| Натянут при С натянут | О С О С =ВКЛ, О=ОТКЛ |
Техническое обслуживание
В зависимости от нагрузки в работе и эксплуатационных условий, рекомендуется визуальная проверка силового выключателя. Контроль должен проводится каждые четыре года. В случае обнаружения загрязнений выключатель должен быть очищен. Работы по очистке выключателя должны проводится квалифицированными сотрудниками (см.раздел 8)
!
Работы на приводе силового выключателя разрешается проводить только тогда, когда накопитель энергии ослаблен и силовой выключатель отключен
В случае сомнения или обнаружения каких либо отклонений в работе выключателя, необходимо проконсультироваться с производителем.
7. Через 10 000 коммутационных циклов
Силовые вакуумные выключатели типа VAH в течении 20 лет работы не нуждаются в техобслуживании.
Через 10000 коммутаций должна производится смазка привода и полюсов выключателя в соответствии с инструкцией по смазке (Раздел 9)

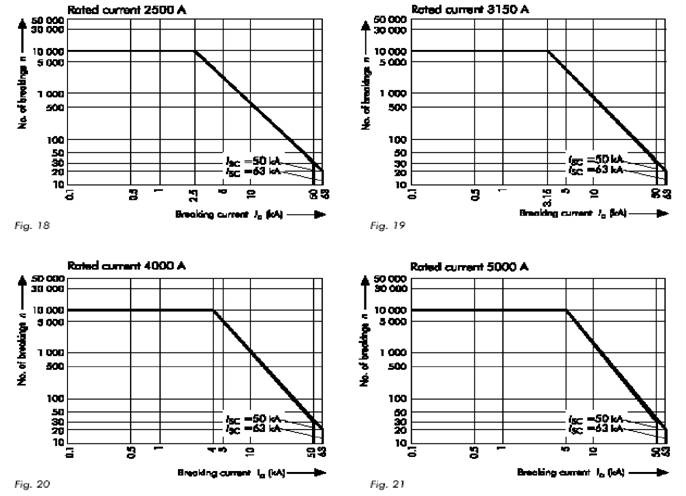

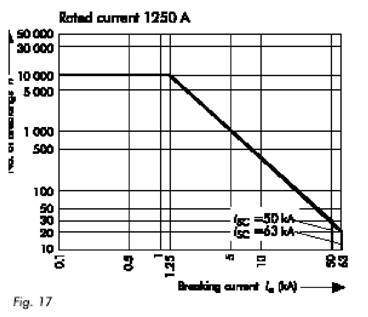

После достижения предельного значения суммарного тока (см. ниже диаграммы ) или после 10000 коммутаций должна быть произведена замена вакуумных дугогасительных камер.
Для получения инструкций по замене вакуумных дугогасительных камер обращаться к производителю.
Узнайте у производителя относительно количества отключений номинальных токов>5000А.
