VAH инструкция по эксплуатации выключателя - Смазка

1. VAH инструкция по эксплуатации выключателя
2. Настройка, пуск, переключения
3. Смазка

Таблица 1 Винты с цилиндрическими и шестигранными головками( кроме винтов со шлицем) и гайки:

Таблица 2 Винты и гайки с зубчатым венцом.

Таблица3 Винтовое соединение между

коммутационным аппаратом и шиной.

Таблица 4 Пластиковые винты и гайки (отдельные приложения)

Для всех винтовых соединений следует применять:

-винты: класс прочности >8,8 -гайки: класс прочности 8.

Винты и гайки обрабатывать следующим образом: Резьбу и накладную поверхность винтов смазать тонким слоем универсальной смазки ML. Винтовые соединения следует смазывать с моментом затяжки, приведенных в таблицах 1-4.

Аксессуары_________________ Номер заказа______ .

Рукоятка 617810

Смазки и очищающие средства

Контактная смазка KL; 008157

банка 0,5 кг

Универсальная смазка

ML, банка 0,5 кг 008154

Жидкая смазка FL

банка, 0,5 л 008153

Моющее средство

Банка, 1л 008152

Применение других веществ не допускается

Очистка изоляционных деталей и вакуумных дугогасительных камер

Очистка частей сделанных из пластика и керамики

1. перегородки
2. опорные изоляторы,
3. направляющие
4. стяжные планки,

-керамика в вакуумных дугогасительных камерах Очистить сухой не оставляющей волокон тканью. При высокой загрязненности чаще менять ткань.

Допущенные конструкции вакуумных дугогасительных камер в соответствии с положением R&V (Германия)

Вакуумные дугогасительные камеры допущены в соответствии с положением о рентгеновском излучении в ФРГ с максимальным напряжением, величина которого для необходимого кратковременного переменного напряжения(номинальная прочность к переменному напряжению) указана в DIN/ IEC. Таким образом, они отвечают требованиям для эксплуатации не требующим разрешения до данного напряжения по положению о рентгеновском излучении.

Адрес поставщика:

ALSTOM Sachsenwerk GmbH Service-Centre V71-R Rathenaustrasse 2 D-93055 Regensburg Tel.: ++49 -941 -4620 -771 Fax: ++49 -941 -4620 -776

Инструкция по смазке

Мероприятия перед проведением работ по техобслуживанию.

Работы по техобслуживанию должны проводится только специалистами по электрооборудованию, имеющими опыт работы с силовыми выключателями и их приводами.

Для работ по техобслуживанию разборка силового выключателя не обязательна.

Перед проведением работ выключатель должен быть отключен от питания. Это осуществляется в соответствии с правилами безопасности при работе с высоким напряжением. ( DIN EN 50110-1)

1. Установить силовой выключатель в положение «ОТКЛ».
2. Накопитель энергии ослабить, для этого:
3. Отключить номинальное напряжение питания,
4. Поочередно нажать кнопки «ОТКЛ», «ВКЛ» и «ОТКЛ» (включающая и выключающая пружины ослаблены)
5. Провести обесточенную коммутацию путем нажатия кнопок «ВКЛ» и «ОТКЛ».
1. После проведения работ по техобслуживанию в обесточенном состоянии требуется: -завести накопитель энергии,

-нажать кнопку «ВКЛ», затем кнопку «ОТКЛ».

Обрабатывать жидким смазочным материалом FL

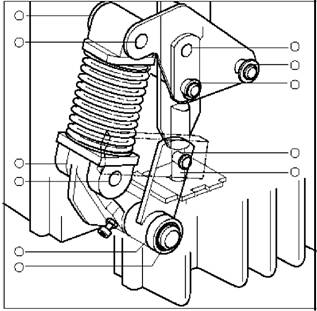

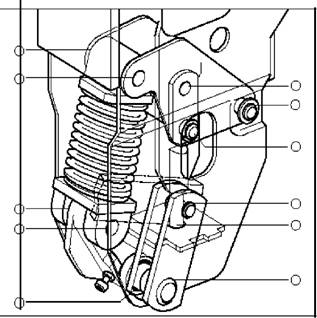

22 Полюс выключателя VAH1250 A / 2500A / 3150A, нижняя секция, места смазки

подшипники, шарниры и направляющие. Жидкий смазочный материал наносить по каплям из ручной масленки или капельницы в зазор подшипника. За счет капиллярного эффекта жидкий жидкий смазочный материал попадает на опорную поверхность. В плохо доступных местах использовать удлинительные трубочки или распылять жидкий смазочный материал.

Работы могут проводиться только если накопитель энергии ослаблен и выключатель отключен. Снять верхнюю крышку путем ослабления 5 гаек.

Не смазывать:

-натягивающий механизм, -двигатель,

-вспомогательный расцепитель «ВКЛ» -вспомогательный расцепитель «ОТКЛ», -конечный выключатель «ВКЛ»- «ОТКЛ», -конечный выключатель накопителя энергии, -вспомогательные выключатели, -ударники всех выключающих катушек, -шариковые подшипники и скользящие подшипники

Методы смазки

Метод смазки контактной смазкой KL

Обрабатывать трущиеся поверхности.

Места смазки перед смазыванием очистить с помощью не оставляющей волокон ткани. Контактную смазку нанести тонким слоем (например, щеткой)

Метод смазки универсальной смазкой ML

Места смазки перед смазыванием очистить например, не оставляющей волокон хлопчатобумажной тканью или кистью и очищающим средством.(используйте немного, только увлажняя места смазки Универсальную смазку ML нанести тонким слоем.

Метод смазки жидким смазочным материалом FL Обрабатывать подшипники, шарниры и направляющие.

Жидкий смазочный материал наносить по каплям из ручной масленки или капельницы в зазор подшипника. Жидкий смазочный материал попадает на опорную поверхность за счет капиллярного эффекта.

Обрабатывать катящиеся и опорные поверхности.

В труднодоступных местах использовать удлинительные трубки или распылять жидкий смазочный материал.

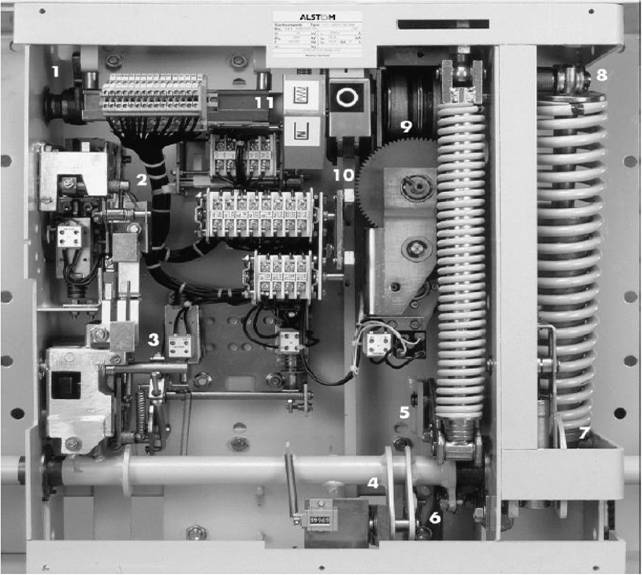

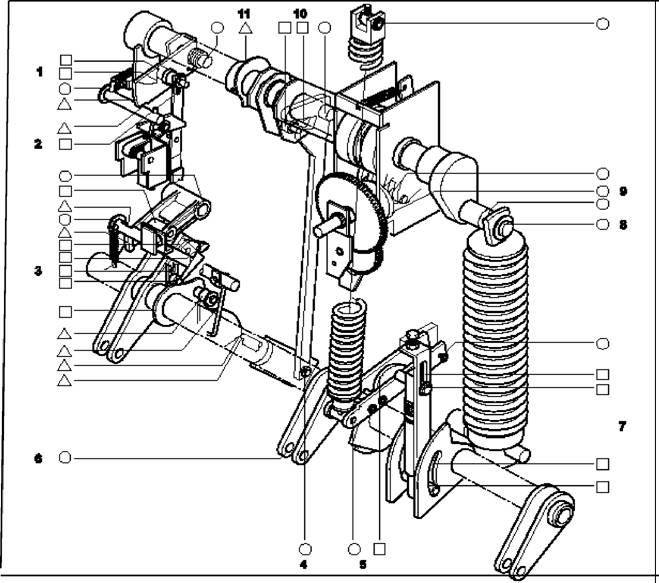

25 Места смазка (согл.рис.24) и смазки в приводе
