ВАБ-49

1. ВАБ-49
2. Механизм выключателя выключателя ВАБ-49

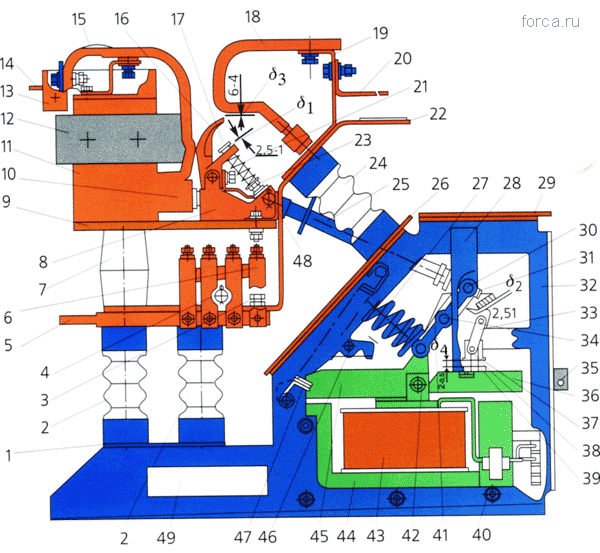

Страница 1 из 2Полюс выключателя ВАБ-49 во включенном положении:

1,19 , 22 - скобы;

2, 7 , 24 - изоляторы;

3, 46 - упоры;

4, 30, 34, 37, 42, 48 - оси; 5 - шина;

б, 14, 20 - гибкие связи;

8 - контакт подвижный;

9 - панель;

10 - контакт неподвижный;

11 - катушка магнитного дутья;

12 - магнитопровод;

13 - подшипник; 15, 18 - рога;

16 - контакт дугогасительный;

17 - болт;

21, 27, 47 - пружины;

23, 39 - гайка;

25 - тяга;

26, 29 - экраны;

28 - контакты блокировочные;

31 - втулка;

32 - корпус;

33 - серьга;

35 - указатель положения выключателя

36, 45 - якори;

38 - винт;

40 - шпилька;

41 - рычаг;

43 - катушка;

44 - магнитопровод;

49 - окно для витка размагничивания шины

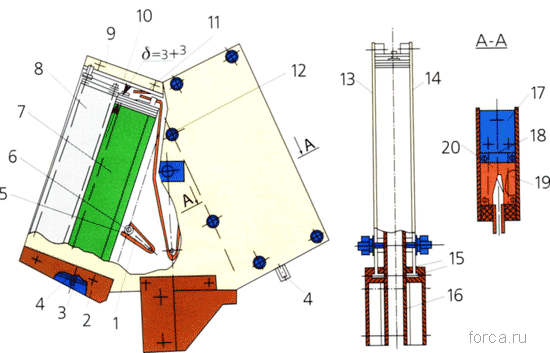

Дугогасительная камера:

1,11 - рога;

2 - пластина для установки камеры на полюс;

3, 9 - крышки;

4, 5 - шпильки;

6 - шайба;

7 - блок дугогасительный;

8 - жалюзи;

10 - стержень изоляционный; 12 - гайка; 13, 14 - щиты;

15 - бруски;

16 - перегородки; 17,18, 19 - пластины;

20 - пластина стальная медненная
