ВАБ-49 - Механизм выключателя выключателя ВАБ-49

1. ВАБ-49
2. Механизм выключателя выключателя ВАБ-49

Страница 2 из 2

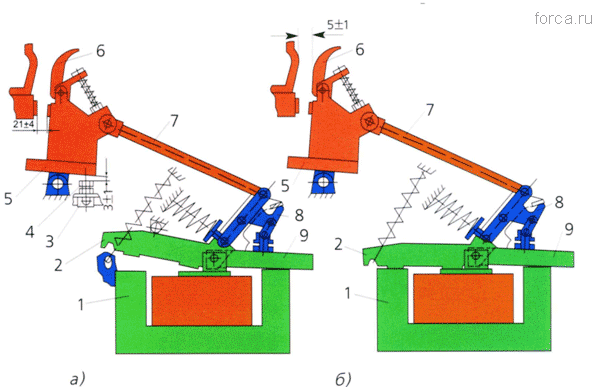

МЕХАНИЗМ ВЫКЛЮЧАТЕЛЯ В ОТКЛЮЧЕННОМ (а) И ПРЕДВКЛЮЧЕННОМ (б) ПОЛОЖЕНИИ:

1 - магнитопровод; 5 - контакт подвижный;

2, 9 - якори; б - контакт дугогасительный;

3 - гибкая связь; 7 - тяга;

4 - упор; 8 - рычаг

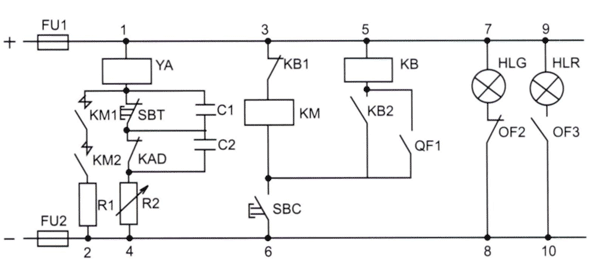

Схема управления выключателем ВАБ-49:

КМ - контактор; QF1, QF2, QF3 - блок - контакты;

YA - катушка выключателя; HLG, HLR - сигнальные лампы;

KB - реле блокировки; R1, R2 - резисторы;

KAD - реле РДШ; С1, С2 - конденсаторы;

SBC - кнопка включения; FU1, FU2 - предохранители

SBT - кнопка отключения;
