ВАБ-28, выключатель постоянного тока

1. ВАБ-28, выключатель постоянного тока
2. Механизм выключателя ВАБ-28

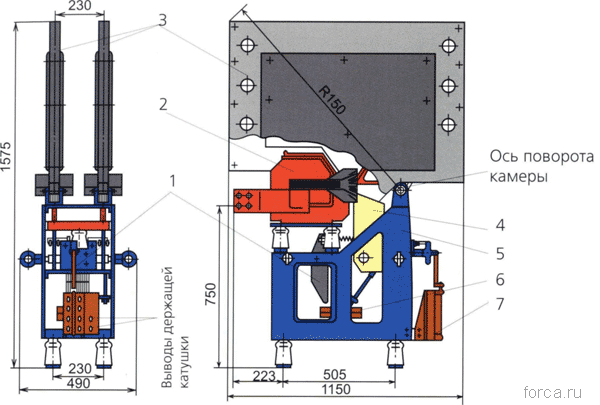

Страница 1 из 2 Устройство выключателя ВАБ-28:

1 - якорь; 2 - катушка магнитного дутья; 3 - дугогасительная камера; 4 - рычаг подвижного контакта; 5 - рама выключателя; 6 - держащая катушка; 7 - блок - контакты (коммутатор);

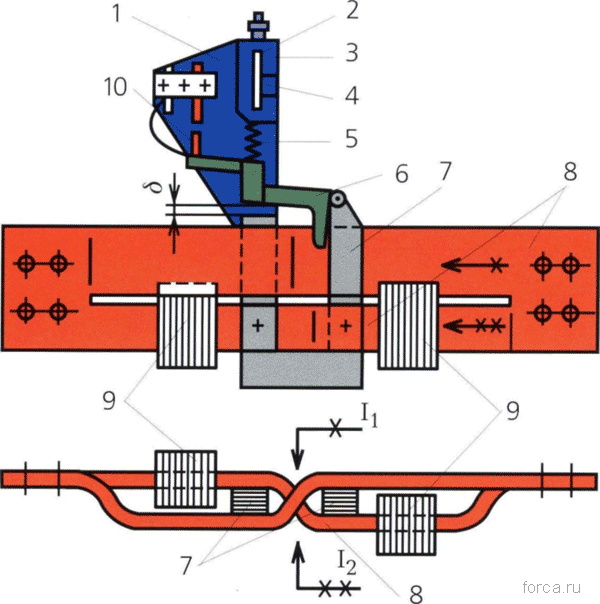

Реле дифференциальное шунтовое РДШ:

1 - планка; 2 - скоба; 3 - шкала; 4 - указательная стрелка; 5 - пружина; б - якорь; 7 - магнитопровод; 8 - шина; 9 - блоки стальных пластин

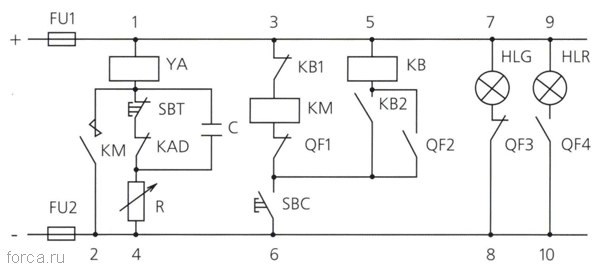

Схема управления выключателем ВАБ - 28:

КМ - контактор; YA - держащая катушка; KB - блокировочное реле; SBC - кнопка вклю­чения; SBT - кнопка отключения; QF1, QF2, QF3 и QF4 - блок - контакты; KAD - реле РДШ; HLG и HLR - сигнальные лампы; R - резистор; С - конденсатор; FU1 и FU2 - предохранители
