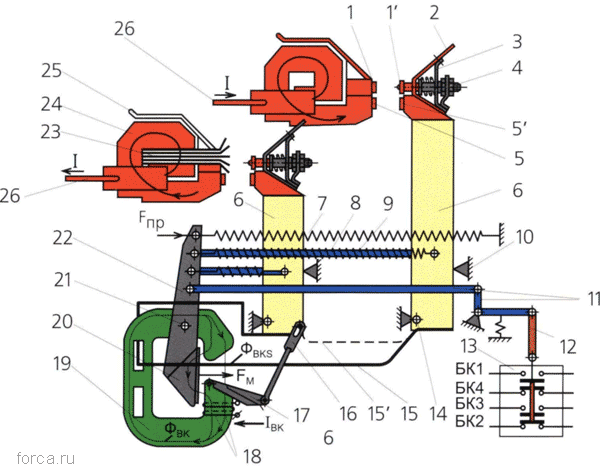

2. Механизм выключателя ВАБ-28

1 и 1' - дугогасительные контакты; 2 и 25 - дугогасительные рога; 3 - скоба; 4 - пружина поджатия; 5 и 5' - главные контакты; б - рычаг подвижного контакта; 7 - отключающая пружина; 8 - пружины; 9 - толкатели; 10 - упоры; 11 - рычажная передача; 12 - изолирующая тяга; 13 - блок - контакты (коммутатор); 14 - ось рычага б; 15 - размагничивающий виток; 15' - гибкий проводник; 16 - тяга; 17 - якорь механизма свободного расцепления; 18 - держащая катушка; 19 - сердечник магнитопровода; 20 - якорь; 21 - ось; 22 - рычаг; 23 - полюс сердечника магнитного дутья; 24 - катушка магнитного дутья; 26 - контактный вывод выключателя.
