Установка разрядника РДИП-10 на опоре ВЛЗ-10кВ и схемы крепления

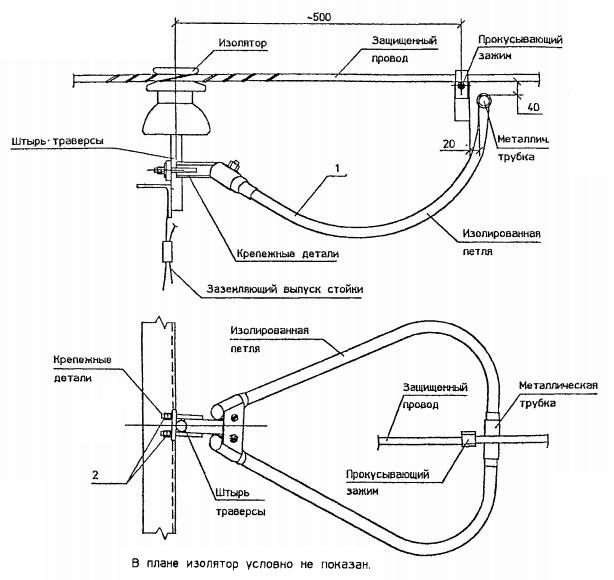

Установка разрядника РДИП-10 на опоре ВЛЗ 10 кВ (Крепление Р1) 23.0067-02
Поз. |
Обозначение |
Наименование |
Кл-во |
Масса, кг |
Примечание |
1 |
ТУ 34130-023-45533350-2002 |
РДИП-10 |
1 |
2,3 |
|
2 |
ГОСТ 5915-70* |
Гайка М12 |
2 |
0,02 |
|
В поз. 1 входят: изолированная петля, крепежные детали, металлическая трубка и прокусывающий зажим
На чертеже показаны элементы, которые входят в проект опор: изолятор, штырь траверсы, защищенный провод и его крепление, заземляющий выпуск стойки.
Крепление Р1
Схемы креплений Р1..Р8 23.0067-03
Крепление P 1 1-РДИП-10 (1шт.), 2-Гайка М12 (2шт.)
Крепление Р2 1-РДИП-10(1 шт.), 2-Траверса ТМ101, 3-Хомут Х51 (X1), 4-ЗажимПС-2-1, 5-ГайкаМ12 (2шт.)
Крепление РЗ 1-РДИП-10 (1шт), 2-Круг22, l-120 (Зшт.), 3-Гайка М12 (2шт.)
Крепление Р4 1-РДИП-10 (1шт.), 2-Круг22, l-240, 3-Круг 22, l-250, 4-Гайка М12 (2шт.)
Крепление Р5 1-РДИП-10 (2шт.), 2-Траверса ТМ102, 3-Хомут Х51, 4-Зажим ПС-2-1, 5-Гайка М12 (4шт.)
Крепление Р6 1 -РДИП-10 (2шт.), 2-Круг22, l=120 (2 шт.) , 3-Гайка М12 (4шт.)
Крепление Р7 1-РДИП-10 (1шт.), 2-Круг 22, l=120 (2 шт.), 3-Круг 22, l=180 (1шт.), 4-Гайка М12 (2шт.)
Крепление Р8 1-РДИП-10 (1шт.), 2-Круг 22 l=120 (2 шт.), 3 -Гайка М12 (2шт.)
Перечень изделий на крепления Р1...Р8 23.0067-04
Наименование |
Количество на крепление |
|||||||
Р1 |
Р2 |
Р3 |
Р4 |
Р5 |
Р6 |
Р7 |
Р8 |
|
РДИП-10 |
1 |
1 |
1 |
1 |
2 |
2 |
1 |
1 |
Траверса ТМ101 |
1 |
|||||||
Траверса ТМ102 |
1 |
|||||||
Хомут Х51, Х1* |
1 |
1 |
||||||
Круг В22 l=120 |
3 |
2 |
2 |
2 |
||||
Круг В22 l=180 |
1 |
|||||||
Круг В22 l=240 |
1 |
|||||||
Круг В22 l=250 |
1 |
|||||||
Зажим ПС-2-1 |
1 |
1 |
||||||
Гайка М12 |
2 |
2 |
2 |
2 |
4 |
4 |
2 |
2 |
* Хомут Х51 применяется для ж.б. стойки СВ110, С112; X1 для СВ105. |
||||||||
