Установка разрядника РДИП-10 на опорах различного типа

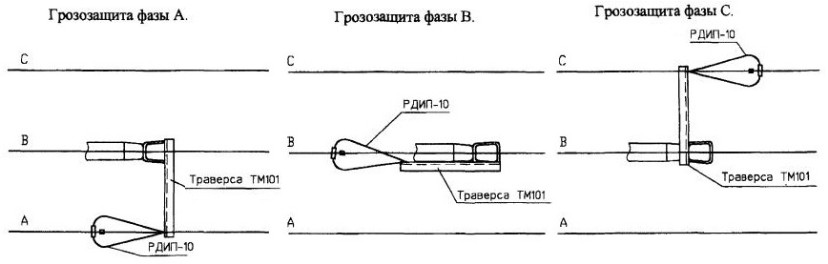

Схема размещения длинно-искровых разрядников РДИП-10 на одноцепной ВЛЗ 10 кВ на опорах анкерного гипа (Крепление Р2), 23.0067-10

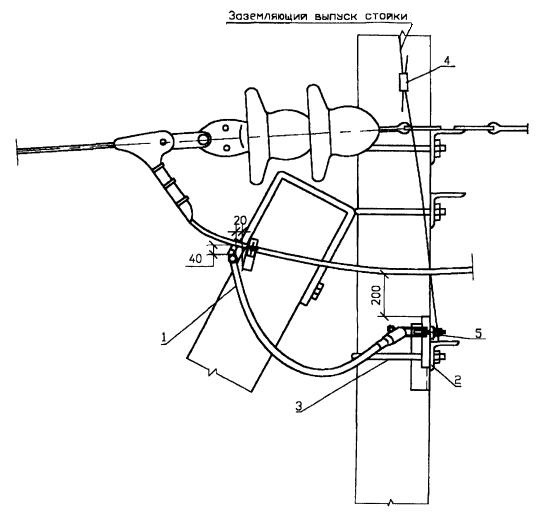

Установка разрядника РДИП-10 на опорах анкерного типа на крайнем проводе (Крепление Р2) 23.0067-11
Поз. |
Обозначение |
Наименование |
Кл-во |
Масса, кг |
1 |
ТУ 34130-023-45533350-2002 |
РДИП-10 |
1 |
2,3 |
2 |
23.0067-20 |
1 |
5,3 |
|
3 |
Л56-97 |
1 |
1,1 (1,2) |
|
4 |
ТУ34-13-10273-88 |
Зажим ПС-2-1 |
1 |
|
5 |
ГОСТ 5915-70 |
Гайка М12 |
2 |
0,02 |
* Хомут Х51 применяется для ж.б. стойки СВ110, С112; Х1 - для СВ105. |
||||

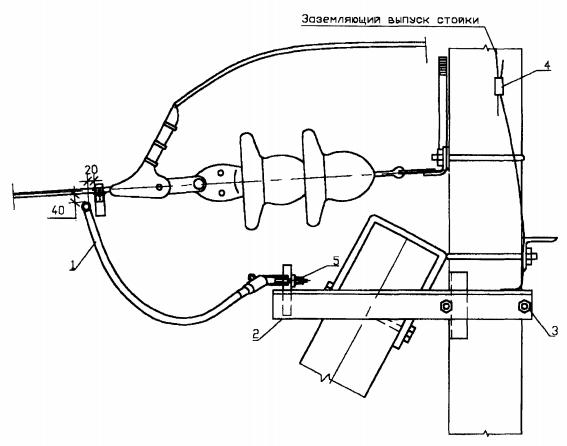

Установка разрялника РДИП-10 ня опорах анкерного типа на среднем проводе (Крепление Р2) 23.0067-12
Поз. |
Обозначение |
Наименование |
Кл-во |
Масса, кг |
Примечание |
1 |
ТУ 34130-023-45533350-2002 |
РДИП-10 |
1 |
2,3 |
|
2 |
23.0067-20 |
Траверса ТМ 101 |
1 |
5,3 |
|
3 |
Л56-97 |
Хомут Х51 (Х1)* |
1 |
1,1 (1,2) |
|
4 |
ТУ34-13-10273-88 |
Зажим ПС-2-1 |
1 |
||
5 |
ГОСТ 5915-70 |
Гайка М12 |
2 |
0,02 |
|
* Хомут Х51 применяется для ж.б. стойки СВ110, С112; Х1 - для СВ105. |
|||||

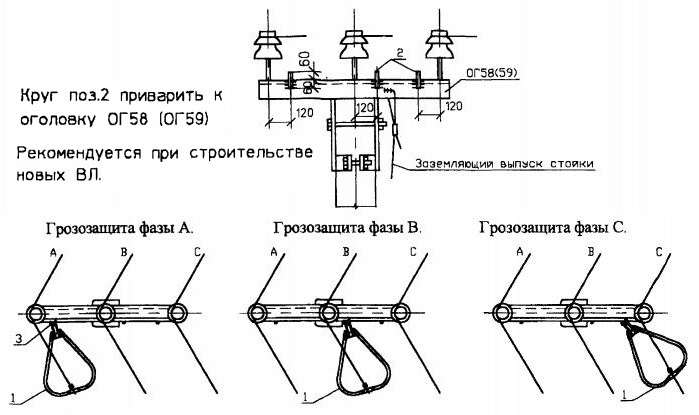

Установка разрядника РДИП-10 на одноцепных угловых промежуточных опорах (Крепление Р3) 23.0067-13
Поз. |
Обозначение |
Наименование |
Кл-во |
Масса, кг |
Примечание |
1 |
ТУ 34130-023-45533350-2002 |
РДИП-10 |
1 |
2,3 |
|
2 |
ГОСТ2590-88 |
Круг 22 L=120 |
3 |
0,36 |
|
3 |
ГОСТ 5915-70 |
Гайка М12 |
2 |
0,02 |
|

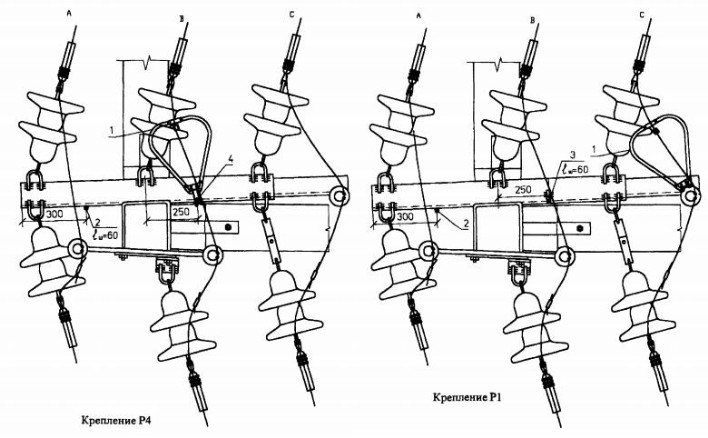

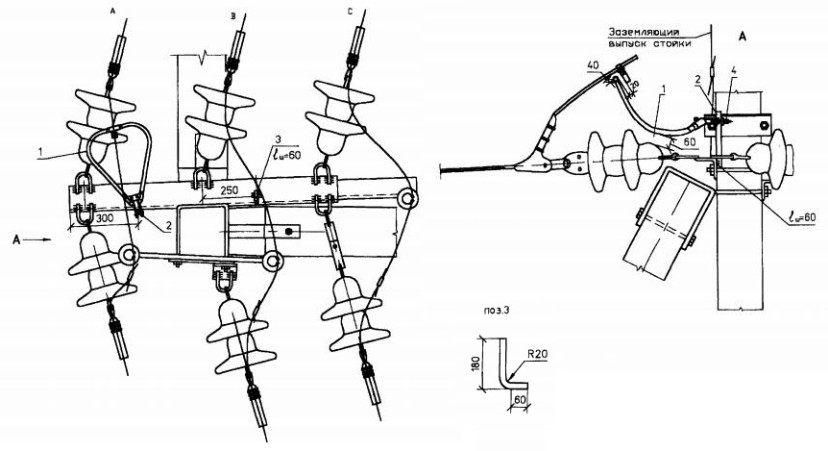

Установка разрядника РДИП-10 на угловых анкерных опорах на фазе А (Крепление Р4) 23.0067-14
Поз. |
Обозначение |
Наименование |
Кл-во |
Масса, кг |
Примечание |
1 |
ТУ 34130-023-45533350-2002 |
РДИП-10 |
1 |
2,3 |
|
2 |
ГОСТ2590-88 |
Круг 22 L=240 |
1 |
0,72 |
|
3 |
ГОСТ2590-88 |
Круг 22 L=250 |
1 |
0,75 |
|
4 |
ГОСТ 5915-70 |
Гайка М12 |
2 |
0,02 |
|
Установка разрядника РДИП-10 на угловых анкерных опорах на фазах В, С (Крепление Р1 и Р4) 23.0067-15
Поз. |
Обозначение |
Наименование |
Кл-во |
Масса, кг |
Примечание |
1 |
ТУ 34130-023-45533350-2002 |
РДИП-10 |
1 |
2,3 |
|
2 |
ГОСТ2590-88 |
Круг 22 L=240 |
1 |
0,72 |
|
3 |
ГОСТ2590-88 |
Круг 22 L=250 |
1 |
0,75 |
|
4 |
ГОСТ 5915-70 |
Гайка М12 |
2 |
0,02 |
|

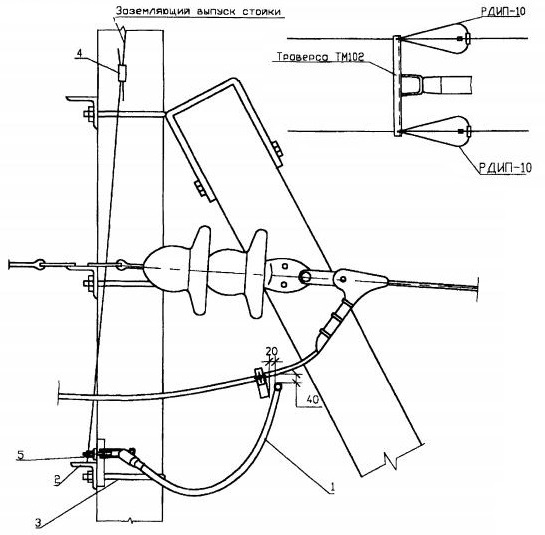

Установка разрядника РДИП-10 на двухцепных опорах анкерного типа
(Крепление Р5) 23.0067-16
Поз. |
Обозначение |
Наименование |
Кл-во |
Масса, кг |
Примечание |
1 |
ТУ 34130-023-45533350-2002 |
РДИП-10 |
2 |
2,3 |
|
2 |
23.0067-21 |
Траверса ТМ 102 |
1 |
5,3 |
|
3 |
Л56-97 |
Хомут Х51 |
1 |
1,1 |
|
4 |
ТУ34-13-10273-88 |
Зажим ПС-2-1 |
1 |
||
5 |
ГОСТ 5915-70 |
Гайка М12 |
4 |
0,02 |
|

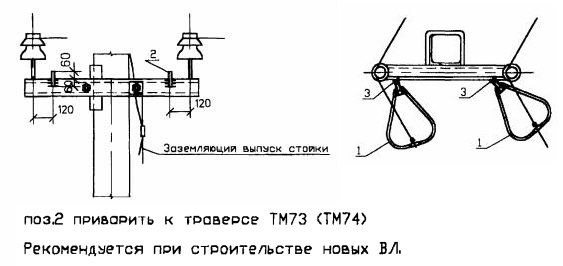

Установка разрядника РДИП-10 на двухцепных угловых промежуточных
опорах (Крепление P6) 23.0067-17
Поз. |
Обозначение |
Наименование |
Кл-во |
Масса, кг |
Примечание |
1 |
ТУ 34130-023-45533350-2002 |
РДИП-10 |
2 |
2,3 |
|
2 |
ГОСТ2590-88 |
Круг 22 L=120 |
2 |
0,36 |
|
3 |
ГОСТ 5915-70 |
Гайка М12 |
4 |
0,02 |
|

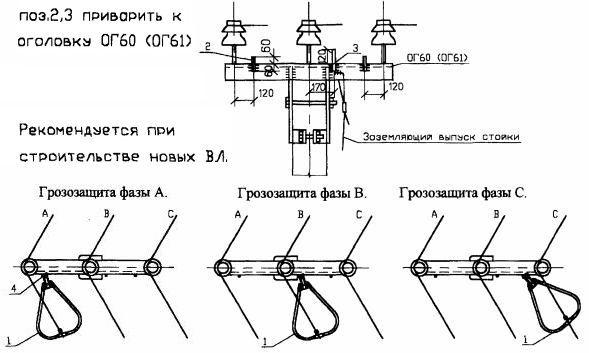

Установка разрядника РДИП-10 на угловых промежуточных опорах (Крепление Р7) 23.0067-18
Поз. |
Обозначение |
Наименование |
Кл-во |
Масса, кг |
Примечание |
1 |
ТУ 34130-023-45533350-2002 |
РДИП-10 |
1 |
2,3 |
|
2 |
ГОСТ2590-88 |
Круг 22 L=120 |
2 |
0,36 |
|
3 |
ГОСТ2590-88 |
Круг 22 L=180 |
1 |
0,54 |
|
4 |
ГОСТ 5915-70 |
Гайка М12 |
2 |
0,02 |
|

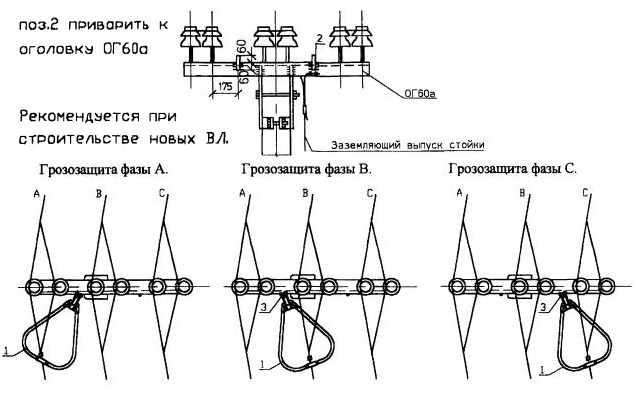

Установка разрядника РДИП-10 на повышенных угловых промежуточны опорах (Крепление Р8) 23.0067-19
Поз. |
Обозначение |
Наименование |
Кл-во |
Масса, кг |
Примечание |
1 |
ТУ 34130-023-45533350-2002 |
РДИП-10 |
1 |
2,3 |
|
2 |
ГОСТ2590-88 |
Круг 22 L=120 |
2 |
0,3 |
|
3 |
ГОСТ 5915-70 |
Гайка М12 |
2 |
0,02 |
|
