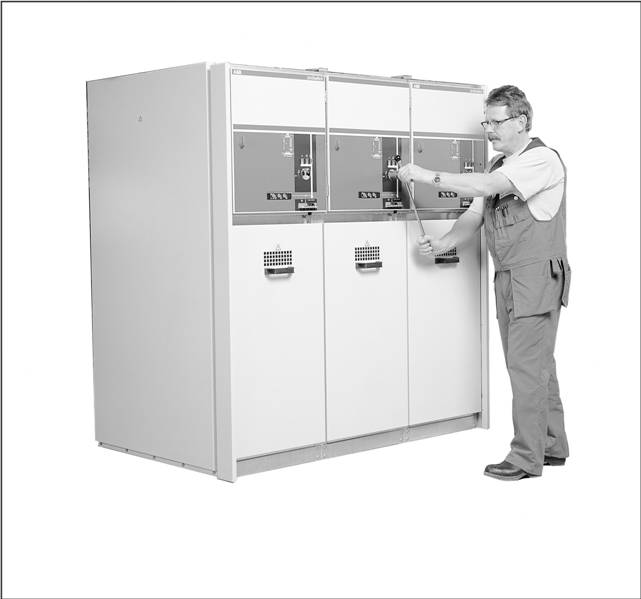

Распределительное устройство (КРУ) среднего напряжения типа UniSwitch ABB Power Distribution
на напряжения и токи 10 кВ, 15 кВ, 20 кВ, 630/1250 А - техническое руководство.
I.I Введение
UniSwitch - это распределительное устройство ячейкового типа, в металлическом корпусе, с воздушной изоляцией. Система включает несколько стандартных ячеек, которые могут поставляться как полное распределительное устройство или как отдельные ячейки.
Распределительное устройство типа UniSwitch использует стандартные компоненты, такие как выключатели-разъединители, элегазовые или вакуумные выключатели, заземляющие переключатели, измерительные трансформаторы и вспомогательную аппаратуру. Компонируя стандартные элементы, можно создать систему с широким диапазоном возможностей.
Распределительное устройство типа UniSwitch предназначена для общего и промышленного применения в 3,3 - 24 кВ распределительных сетях электроснабжения.
Устройство соответствует требованиям следующих IEC стандартов: IEC 60298
КРУ в металлическом корпусе для номинальных напряжений свыше 1 кВ, включая S2 кВ (1990), Ami (1994) IEC 60694
Общие технические требования для стандартных высоковольтных КРУ (1996) IEC 60044-1
Измерительные трансформаторы -Часть 1: Трансформаторы тока IEC 60044-2
Измерительные трансформаторы -Часть 2: Индуктивные трансформаторы напряжения IEC 600S6
Высоковольтные выключатели переменного тока
(1987)
IEC 60129
Разъединители переменного тока и заземляющие переключатели (1984), Am1 (1992), Am2 (1996) IEC 6026S-1
Высоковольтные выключатели Часть 1: Выключатели для номинальных напряжений свыше 1 кВ и менее S2 кВ (1998) IEC60420
Высоковольтные выключатели переменного тока с плавкими предохранителями (1990) IEC60S29
Степени защиты, предусматриваемые в замкнутых помещениях (IP Код) (1989)
ГОСТ 14693-90 . Устройства комплектные распределительные негерметизированные в металлической оболочке
ГОСТ 142S4-80. Изделия электротехнические оболочки. Степени защиты.
ГОСТ 1S16.2-97. Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше.
ГОСТ 1S16.3-96 .Электрооборудование переменного тока на напряжение от 1 кВ до 7S0 кВ.
ГОСТ 687-78. Выключатели переменного тока на напряжение свыше 1000 В.
ГОСТ 22789-8S. Устройства комплектные низковольтные
1.2 Условия эксплуатации
Распределительное устройство предназначено для использования в нормальных условиях внутри помещений, определённых в IEC стандартах и указанных ниже в таблице 1. Если условия, в которых будет эксплуатировано распределительное устройство, не отвечают стандартам IEC, следует согласовать его применение с изготовителем.
Таблица 1. Нормальные условия эксплуатации для помещений согласно с IEC стандартами.
Температура окружающего воздуха
Максимальная +40°C
Максимальная средняя суточная температура +3S°C
Минимальная средняя суточная температура -S°C
Рекомендуемая(минимум) +S°C
Высота над уровнем моря максимум 1000 м.
Влажностный режим
Средняя величина относительной влажности (24 ч) <9S%
Средняя величина относительной влажности (1
месяц) <90%
Загрязненность
Окружающий воздух не может содержать значительной концентрации пыли, дыма, коррозийных и/или воспламеняющихся газов, пара или солей.
1.3 Технические характеристики
| Таблица 2. Технические характеристики распределительного устройства типа UniSwitch | ||||
| Номинальное напряжение | кВ | 12 | 17,5 | 24 |
| Максимально допустимое импульсное напряжение при ударах молнии Общее значение Для изоляционного промежутка | кВ | 75 85 | 95 110 | 125 145 |
| Допустимое выдерживаемое напряжение промышленной частоты Общее значение Для изоляционного промежутка | кВ | 23 | 1815 34 | 50 60 |
| Номинальная частота | Гц | 50/60 | 50/60 | 50/60 |
| Номинальный ток Сборных шин Питания | А | 630/1250 630/1250 | 00 55 22 0/ 0/ 33 6 6 | 00 33 66 |
| Номинальный кратковременно допустимый сквозной ток Главная цепь Цепь заземления Номинальная продолжительность короткого замыкания | кА сек | 25 25 2 | 20 20 3 | 20 20 3 |
| Амплитуда максимального выдерживаемого тока | кА | 62,5 | 50 | 50 |
| Выдерживаемый ток дугового замыкания, 1сек | кА | 20 | 20 | 20 |
| Степень защиты (1Р-код) Для корпуса Для сегментов | IP 2ХС IP 2Х | IP 2ХС IP 2Х | IP 2ХС IP 2Х | |
| Механическая прочность разъединителя Замкнуто/Разомкнуто Разомкнуто/Заземлено | 5000 1000 | 5000 1000 | 5000 1000 | |
| Элегаз в выключателе-разъединителе / Бар / Номинальное давление элегаза в разъединителе Минимальное рабочее давление | ,4 ,3 | ,4 ,3 | ,4 ,3 | |
*Возможны более высокие значения, если этого требуют Ваши национальные стандарты.
1.4 Конструкция UniSwitch
распределительного устройства и его основных компонентов
При проектировании ячеек типа UniSwitch специальное внимание было обращено на повышение надежности эксплуатации и безопасности персонала в случае дуговых замыканий. Внешние части ячейки сделаны из 2 мм алитированно-оцинкованных стальных листов, скрепленных винтами.
С целью повышения безопасности персонала и удобства обслуживания, ячейки разделены на независимые отделения.
Отделения разработаны таким образом, чтобы противостоять очень быстрому повышению температуры и давления, вызванному возможными дуговыми замыканиями. Расположенные на тыльном листе ячейки редукционные клапаны давления открываются и отводят избыточное давление за распределительное устройство. Благодаря этому, риск получения травмы оператором во время возможных дуговых замыканий сведен к минимуму. Дальнейшее повышение безопасности может быть достигнуто конструированием отдельных отверстий отводящих электрическую дугу за распределительное устройство.
Задняя стенка каждой ячейки имеет три редукционных клапана давления:
Верхний редукционный клапан давления - для отделения сборных шин.
Выключатель-разъединитель имеет собственный редукционный клапан давления.
Нижний редукционный клапан давления - для кабельного отделения и отделения выключателя.

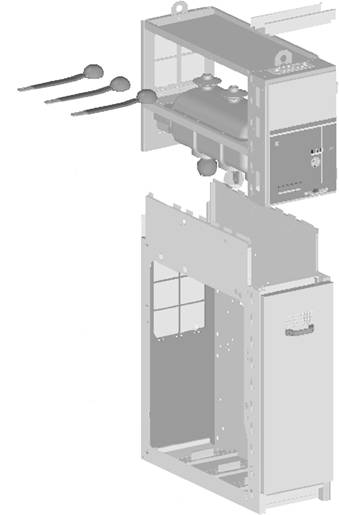

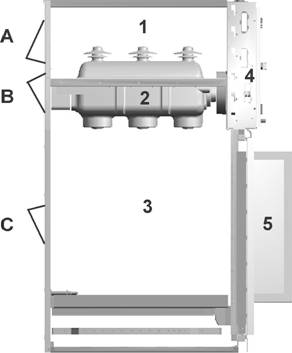

Ячейка состоит из следующих отделений.
Главное Отделение Сборной Шины Воздухо-изолированное отделение сборной шины расположено в верхней части ячейки и обычно проходит через всё распределительное устройство. Измерительная ячейка, расположенная в середине распределительного устройства, разделяет главное отделение сборной шины.
Отделение Разъединителя 3-позиционный разъединитель расположен между главным отделением сборных шин и кабельным отделением. Электрические части выключателя расположены в корпусе, отлитом из эпоксидной смолы и заполненном элегазом.
Кабельное отделение Приблизительно 7S % объема ячейки предназначено для кабельных соединений ввода/ питания, плавких предохранителей, заземляющих переключателей и измерительных трансформаторов.
Отделение Управления и Вспомогательной Аппаратуры
Отделение включает пространство для приводных механизмов выключателя-разъединителя и заземляющего переключателя, а также механических блокировок с указателями положения Другие дополнительные компоненты типа вспомогательных контактов, катушек отключения, индикаторов наличия напряжения и реле также могут быть установлены в этом отделении. Здесь же обычно размещают вторичную электропроводку, клемники и кабельные каналы.
Отделение выключателя
Отделение выключателя (элегазового или вакуумного) расположено слева от кабельного отделения.
