4. Система индикации наличия напряжения UniSwitch

4.1. Общие замечания

Ячейки распределительного устройства типа UniSwitch могут быть, если требуется, совмещены с системой индикации наличия напряжения в соответствии с IEC 61243-5 стандартом, которая позволяет определить, подается к ячейке питание или она обесточена.

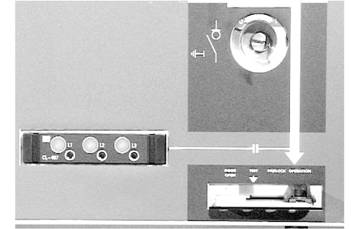

4.2 Встроенная система индикации наличия напряжения CL-497

Встроенная система индикации наличия напряжения оборудована стационарными фазометрами со светодиодами, которые обозначены LI, L2 и L3.

Техническое руководство

Состояние питания ячейки сигнализируется светодиодами, посылающими световые сигналы с частотой более чем 1 Гц. Встроенное устройство индикации наличия напряжения работает надежно по температурному диапазону -25°...+ 50 °C. Каждая фаза встроенной системы индикации наличия напряжения имеет контрольную точку на передней панели, которая может быть использована для сравнения фазы и проверки индикатора наличия напряжения.

В соответствии со стандартом IEC 61243-5, индикатор наличия напряжения должен показать, что ячейки находятся под напряжением, если значение фазного напряжения Uv заключено между 0,45xUn<Uv<1,2Un (где Un - номинальное 3-фазное напряжение распределительного устройства). С другой стороны, индикатор наличия напряжения должен показать, что распределительное устройство обесточено, если фазное напряжение Uv<0,10xUn.

Если ячейка, совмещенная с системой индикации наличия напряжения, установлена в месте с более ярким, чем нормальное, освещением, или если индикатор наличия напряжения подчинен прямому воздействию солнечного света, устройство может быть оснащено экраном, позволяющим улучшить видимость.

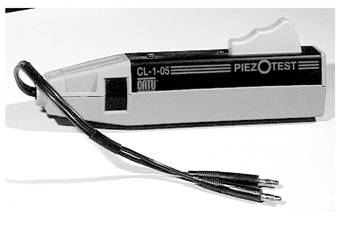

Если светодиодные индикаторы, расположенные на устройстве индикации наличия напряжения не дают светового сигнала, однако, имеются предположения, что ячейка находится под напряжением, следует проверить работу светодиодов, используя контрольный прибор CATU CL-1-0S. Клеммы контрольного прибора следует соединить с контрольными точками между фазами LI - L2 на устройстве индикации наличия напряжения, и подать на светодиоды импульс тока, нажимая ручку на контрольном приборе. Светодиоды на фазах L1 и L2 должны дать световой сигнал, если они не повреждены. Контрольные точки между L1 - L3 и L2 - L3 могут быть проверены таким же образом. CATU CL-1-0S - необязательное вспомогательное устройство.

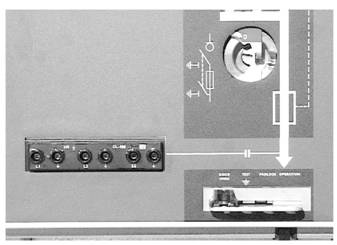

4.3 Отдельное устройство индикации наличия напряжения CL-498

Отдельное устройство индикации наличия напряжения дает пользователю возможность проверить состояние питания ячеек, используя индикатор наличия напряжения, отвечающий стандарту IEC 61243-5, согласно которому CL-498 имеет контрольную точку на передней панели для каждой фазы. Точки вывода обозначены LI, L2 и L3. Заземленные клеммы обозначены символом заземления.

Устройство CL-498 - высокоомная система в соответствии со стандартом IEC 61243-5, и имеет эксплуатационные предельные параметры приведенные в таблице 3 ниже.

Таблица 3. Характеристики отдельных систем обнаружения напряжения (все величины относятся к 50 Гц).

Отдельное устройство индикации наличия напряжения, вместе со стандартным IEC 61243-5 индикатором наличия напряжения должно сигнализировать, что ячейка находится под напряжением, если значение фазного напряжения Uv заключено между 0,45xUn<Uv<1,2Un (где Un - номинальное 3-фазное напряжение распределительного устройства). С другой стороны, индикатор наличия напряжения должен показать, что ячейка обесточена, если фазное напряжение Uv<0,10xUn

Состояние питания ячейки сигнализируется светодиодами, посылающими световые сигналы с частотой более чем 1 Гц.

Отдельное устройство индикации наличия напряжения работает надежно по температурному диапазону -25°...+ 50 °C.

Короткозамыкатели не должны использоваться в системах с компенсированными или изолированными нейтралями.
