УСТРОЙСТВО И РАБОТА УКПМ

Конструкция устройства

Устройства УКПМ выпускаются по исполнениям и состоят из двух типов блоков: КПМ и БКС. Блоки КПМ содержат функциональные контроллеры и модули, а блоки БКС содержат клеммники для монтажа цепей датчиков. Блоки КПМ и БКС, в свою очередь, тоже выпускаются по исполнениям. Исполнения блоков КПМ различаются типом модуля, устанавливаемого в позиции 5 на рис.1. Исполнения устройств УКПМ указаны в табл.2, блоков КПМ - в табл.3, блоков БКС - в табл.7.

Таблица 2

Исполнение устройства УКПМ Исполнения блоков
КПМБКС
УКПМ-4 и УКПМ-4М1КПМ-4БКС-4 и БКС-5
УКПМ-5 и УКПМ-5М1КПМ-5БКС-3
УКПМ-6 и УКПМ-6М1КПМ-6БКС-1 и БКС-2
УКПМ-7 и УКПМ-7М1КПМ-7БКС-3

Таблица 3

Позиция НаименованиеКоличество по исполнениям блоков КПМ
на рис.1 КПМ-4КПМ-5КПМ-6КПМ-7
1Блок питания БПКП.М1111
2Контроллер КТМС-М2*1111
3Контроллер КУКП1111
4Модуль МВТС1111
5Модуль МВТС1
Модуль МВТУ 1
Модуль МВИС 1
6Модуль МВТУ1111
* Для исполнений устройства УКПМ-4М1, УКПМ-5М1, УКПМ-6М1 и УКПМ-7М1 применяется контроллер КТМС-М4, отличающийся от контроллера КТМС-М2 увеличенным размером архива событий
Клеммники блоков БКС подключаются штатными жгутами к модулям блока КПМ. К модулям типа МВТУ подключаются блоки реле-повторителей БРП (до четырех блоков к одному модулю). Габаритный чертеж блока КПМ приведен на рис.1.

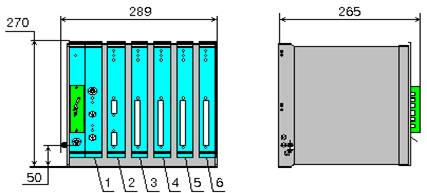

Рис.1 . Чертеж общего вида блока КПМ. Расположение контроллеров и модулей:

1 - блок питания БПКП.М;

2 - канальный контроллер КТМС;

3 - контроллер ввода-вывода КУКП;

4 - модуль МВТС;

5 - по исполнениям блока КПМ: модуль МВИС, МВТС, МВТУ;

6 - модуль МВТУ

Блок КПМ имеет модульную конструкцию и содержит фукциональные элементы - модули и контроллеры (далее - элементы): БПКП.М, КТМС, КУКП, МВТС, МВИС и МВТУ. Каждый элемент выполнен на печатной плате, размещенной в индивидуальном пластмассовом кожухе.На лицевых панелях элементов расположены индикаторы и присоединительные разъемы для подключения линии связи с УПУ, жгутов БРП и клеммников БКС. С тыльной стороны элементы оснащены разъемами для подключения к магистрали информационного межэлементного обмена.Элементы укрепляются на вертикально расположенном шасси, обеспечивающем их механическое крепление и электрическую связь. В нижней части элементы имеют специальные кронштейны для зацепления за элементы шасси, а в верхней части крепятся винтом. В передней части блока КПМ элементы охватываются рамкой, к нижней части которой крепится кабеледержатель.БКС предназначен для монтажа цепей датчиков ТИТ, ТС и ТИИ. Назначение контактов клеммников и описание конструкции блоков БКС приведены в пункте 6.8.Структурная схема устройства приведена на рис.2..

Структурная схема

Рис. 2 . Структурная схема устройства
