Руководство по эксплуатации № D-381

Оборудование: S2DA / S2DAT / S2DA2T

Тип: Горизонтально-поворотный разъединитель

Номинальное напряжение: 245-300 kV

Номинальный ток: 1250 -4000 A

Производитель:

ALSTOM T&D CME

Via Meucci, 22

30020 Noventa di Piave (VE)

ВЕНЕЦИЯ - ИТАЛИЯ

Примечания:

1. ОПИСАНИЕ

1. ОБЩИЕ СВЕДЕНИЯ

Разъединители Альстом Грид серии S2DA (без заземляющих ножей), S2DAT (с одним заземляющим ножом) и S2DA2T (с двумя заземляющими ножами) относятся к разъединителям двухколонкового типа с центральным разрывом.

Основные контакты этих разъединителей состоят из ножей, ламельных контактов и пружин, обеспечивающих необходимое контактное напряжение.

Контактная система относится к контактам самоочищающегося и самозатягивающегося типа. Гарантируется высокая динамическая и термическая стойкость к токам короткого замыкания.

Эти серии разъединителей изготовлены с соблюдением следующих Стандартов:

1. Итальянский стандарт CEI 17-4
2. Американские стандарты ANSI C37, от 30 до 37; NEMA SG 06
3. Английские стандарты BS 5253
4. Европейские стандарты IEC 129
5. Российский стандарт ГОСТ - 689-90

Обозначения в тексте относятся сразу к максимальному количеству исполнения разъединителей, поэтому при изучении текста использовать установочный чертеж DIN-... который прилагается к вашему заказу.

Настоящие инструкции распространяются на разъединители номинальным напряжением от 245 до 300 кВ.

1. ОСНОВНЫЕ КОМПОНЕНТЫ

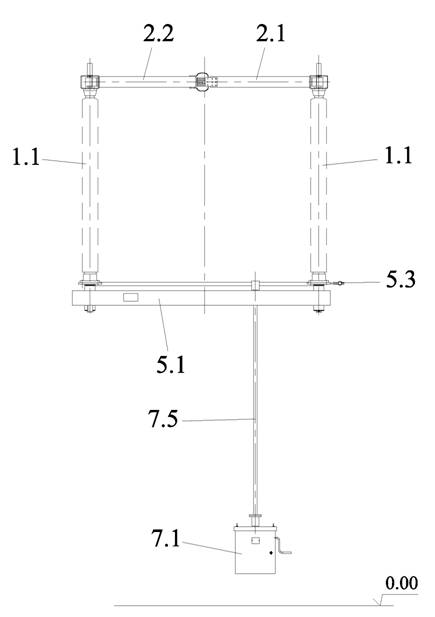

Разъединитель S2DA состоит из основания (5.1), выполненного из стали с покрытием из цинка, двух опорных поворотных изоляторов (1.1) , предназначенных для крепления полуножей ламельного (2.1) и штыревого контактов (2.2).

Соединение привода с разъединителем выполняется через вал (7.5), а передача вращения от ведущего полюса к другим - при помощи межполюсных и внутриполюсных тяг.

РИС. A: РАЗЪЕДИНИТЕЛЬ S2DA (ПОЛЮС ПРИВОДА)

1. УПАКОВКА И ОТГРУЗКА

Все оборудование поставляется в ящиках, которые должны кантоваться осторожно, соблюдая стандартные символы, нанесенные на боковые стороны самих ящиков.

1. ТИПЫ УПАКОВКИ

Отгрузочная упаковка разработана таким образом, чтобы обеспечить защиту разъединителя от механических повреждений и воздействия атмосферных осадков на всех этапах транспортировки, а также во время операций погрузки, выгрузки и перемещении на месте. Эта упаковка позволит избежать повреждения оборудования и сохранить его характеристики.

1. ПРИЕМКА И ХРАНЕНИЕ
1. ПРИЕМКА

Во время приемки разъединителей Заказчик должен проверить соответствие полученного оборудования с упаковочным листом и убедиться в отсутствии повреждений.

Об обнаруженных повреждениях или найденных расхождениях между содержимым и упаковочным листом необходимо немедленно сообщать в представительство компании «Alstom».

Если после осмотра оборудование необходимо переместить ящики на другое место или обеспечить их длительное хранение, то следует восстановить первоначальную упаковку.

При проведении погрузочно-разгрузочных работ избегать повреждения оборудования.

1. ХРАНЕНИЕ
2. 3.2.1 Краткосрочное хранение (до 3 месяцев)

В этом случае следует поместить ящики в сухом и закрытом месте, а если они должны храниться вне помещения, то следует обеспечить надежную защиту от влаги.

В случае хранения вне помещения, место для хранения должно быть освещено солнцем, а все контейнеры должны быть приподняты не менее чем на 10 см от уровня земли посредством деревянных балок.

В том случае, если хранение оборудования запланировано на срок не более чем три месяца, то нет необходимости включать антиконденсационные подогревательные устройства, содержащиеся в шкафах привода.

1. Долгосрочное хранение (свыше 3 месяцев)

В этом случае:

1. При хранении оборудования внутри помещения и при условии сухого состояния склада, необходимо проверять каждые шесть месяцев внутренние условия шкафов привода и убеждаться в том, что внутри не происходит окисления из-за скопления влаги
2. При хранении оборудования вне помещения или в условиях повышенной влажности на складе необходимо выполнить рекомендации раздела. 4.2.1 а также подключить антиконденсационные подогревательные устройства в шкафах приводов.

4. РАСПАКОВКА И ПОДЪЕМ

При распаковке S2DA следует соблюдать обычную осторожность, не допуская повреждения оборудования

Особенно осторожно следует обращаться с фарфоровыми изоляторами.

Рекомендуется открывать грузовые места рядом с местом монтажа непосредственно перед монтажом в месте, обеспечивающем удобную строповку оборудования подъемными механизмами.

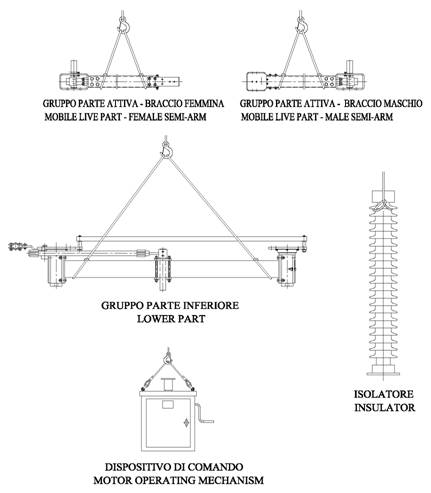

Застропить изделие, как показана на Рис. B, и при помощи стропов, не нарушая его равновесия.

Рис. В: Подъем узла разъединителя.

Узел рабочих ножей. Нож с ламельным контактом.____________________________________________________

Узел рабочих ножей. Нож штыревого контакта

Узел нижней части________________________________________________

Изолятор_____________________________________________________

Привод______________________________________________________
