6. ПОДСОЕДИНЕНИЕ. ПРОВЕРКА И НАЛАДКА

ПОДСОЕДИНЕНИЕ

Заземлить все точки, подлежащие заземлению.

Выполнить электрическое подключение привода, в соответствие с прилагаемой электрической схемой.

Подсоединить предусмотренным способом провода высокого напряжения к выводу разъединителя.

Проверить, чтобы на разъединитель не создавалось натяжение больше, чем предусмотрено документацией.

ПРОВЕРКА И НАЛАДКА

Проверить отсутствие на дне привода следов масла редуктора, который должен быть запечатан.

Вручную и при помощи электродвигателя выполнить операции и убедиться в том, что:

в полностью включенном и отключенном положениях указатели положения, расположенные на ступице диска, показывают соответствующее положение пластины, укрепленной в верхней части шкафа привода;
в процессе ВКЛЮЧЕНИЯ правильно происходит замыкание контакта и вхождение штыревого контакта в ламельный контакт;
при номинальном напряжении потребляемый ток электродвигателя не превышает допустимое значение (смотри электрическую схему).

Измерить сопротивление в главной цепи. Значение, измеренное на выводах разъединителя должно составлять (смотри таблицу)

	1250 A	1600-2000 A	2500 A	3150-4000 A
R = [мкОм]	150	113	70	45

ЗНАЧЕНИЯ ПРИВЕДЕНЫ ДЛЯ ТЕМПЕРАТУРЫ 20° C ДОПУСК ± 20%

7. ГРАФИК ОБСЛУЖИВАНИЯ

Разъединители не требуют особого ухода. Тем не менее, мы рекомендуем, в целях обеспечения правильной работы оборудования, выполнять текущие проверки и техобслуживание, особенно в отношении элементов, наиболее подверженных износу.

Частота проверок и действий по техническому обслуживанию зависит от количества операций (1000, 2000 или 10000), гарантируемых по условиям поставки.

Для того, чтобы обеспечить выполнение и действие гарантийных обязательств, касающихся разъединителя, все текущие проверки и действия по техобслуживанию должны удовлетворять требованиям, представленным в следующей таблице NTC- 1955/I.

ТАБЛИЦА NTC-1955/I

СОСТОЯНИЕ

РАЗЪЕДИНИТЕЛЯ

ТИП ДЕЙСТВИЯ, ВЫПОЛНЯЕМОГО СОГЛАСНО СООТВЕТСТВУЮЩИМ ИНСТРУКЦИЯМ ПО МОНТАЖУ

ЧАСТОТА ДЕЙСТВИЙ Гарантируемые операции: 10.000

A-

РАЗЪЕДИНИТЕЛЬ В РАБ.

СОСТОЯНИИ

МЕЛКИЙ ОСМОТР Проверить:

Целостность механических частей оборудования и защитных поверхностей.

Целостность оболочек кабелей низкого напряжения и заземления.

Целостность изоляторов и наличие возможных налетов на их поверхности.

Целостность рабочего механизма При необходимости:

Проверить нагрев термодетектором

Во время осмотра на объекте или в любом случае раз в 4 года

РАЗЪЕДИНИТЕЛЬ ВЫВЕДЕН ИЗ РАБОТЫ

C -

РАЗЪЕДИНИТЕЛЬ ВЫВЕДЕН ИЗ РАБОТЫ

ТЕХОБСЛУЖИВАНИЕ РАЗЪЕДИНИТЕЛЯ

Выполнить проверку, указанную в пп. A1), A2) и A3).

Проверить чистоту изоляторов Померять переходное сопротивление.

Проверить затяжку болтов.

Проверить работу местных органов управления.

Проверить ручное управление.

Проверить правильность соединения главных контактов Проверить состояние поверхностей контактов.

ТЕХОБСЛУЖИВАНИЕ ПРИВОДА

Убедиться в том, что все механические и электрические

элементы, кабели и заземления не повреждены.

Проверить смазку механизмов.

Проверить правильность работы следующих электрических элементов:

Нагревательное и противоконденсационное сопротивление; Автоматическая защита электродвигателя; электроблокировка.

СРЕДНИЙ РЕМОНТ

Сделать полный осмотр разъединителя, как указано в пункте B. Проверить износ основных компонентов, состояние изоляторов и состояние механических регулировок, выполненных во время первой сборки (смотри инструкции по эксплуатации). При обнаружении каких-либо отклонений, следует восстановить первоначальные условия. В случае замены узлов или элементов, следовать указаниям инструкций по эксплуатации.

В случае поломок или сомнений в правильности восстановления требуемых условий, связаться с команией Alstom.

Каждые 8 лет или каждые 5000 операций

Каждые 15 лет или каждые 10.000 операций

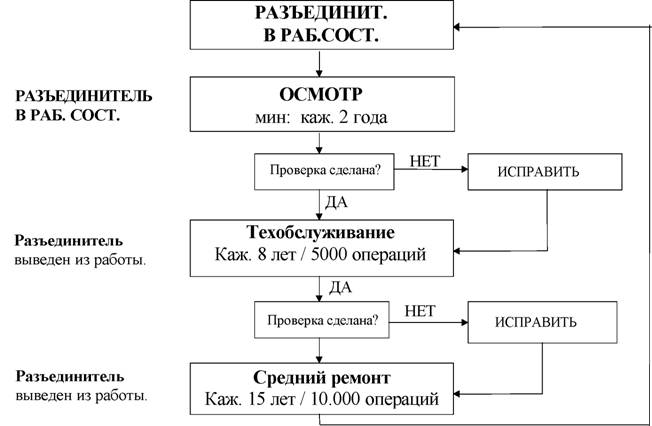

ПЛАН ТЕХОБСЛУЖИВАНИЯ РАЗЪЕДИНИТЕЛЕЙ С ГАРАНТИЕЙ ДО 10.000 ОПЕРАЦИЙ

ПЛАН ТЕХОБСЛУЖИВАНИЯ РАЗЪЕДИНИТЕЛЕЙ
