9. ДЕМОНТАЖ РАЗЪЕДИНИТЕЛЯ И ЗАМЕНА ОСНОВНЫХ ДЕТАЛЕЙ
9.1 ДЕМОНТАЖ РАЗЪЕДИНИТЕЛЯ
ВНИМАНИЕ! перед началом выполнения любой из следующих операций, убедиться в том, что
разъединитель находится в положении ОТКРЫТО;
разъединитель заземлен с обеих сторон;
шкаф привода изолирован от всех проводников низкого напряжения.
Отсоединения
Отсоединить проводник высокого напряжения от выводных контактов. Отсоединить проводники низкого напряжения от привода.
Демонтаж
При помощи тех же средств, что были использованы для монтажа разъединителя , а также используя процедуру обратную той, что описана в главе 6, демонтировать различные части в следующей последовательности:
РАЗЪЕДИНИТЕЛИ S2DA:
тяги горизонтальной трансмиссии разъединителя;
вал привода и привод разъединителя;
главные ножи - рычаги со штыревым контактом;
главные ножи - рычаги с гнездовым контактом;
колонки;
нижнее основание. РАЗЪЕДИНИТЕЛИ S2DAT/S2DA2T:
заземляющие ножи;
валы привода и приводы заземляющих ножей;
тяги горизонтальной трансмиссии заземляющих ножей;
тяги горизонтальной трансмиссии разъединителя;
вал привода и привод разъединителя;
главные ножи - рычаги со штыревым контактом;
главные ножи - рычаги с гнездовым контактом;
колонки;
нижнее основание.
ВНИМАНИЕ: перед началом выполнения операций, описанных далее, проверить,
что:
разъединитель находится в положении ОТКРЫТО;
разъединитель заземлен с обеих сторон высокого напряжения.
Подвижные штыревые контакты (рис. 2, 2A, 2B)
Для замены подвижного штыревого контакта (2.3) выполнить следующую
процедуру:
снять штыревой контакт (2.3), отвинчивая винты (2.4), которыми он крепится к рычагу;
очистить контактные поверхности рычага и нового контакта и нанести на обе поверхности слой антиоксидантной пасты;
смонтировать новый контакт (2.3), закрепляя его винтами (2.4).
Подвижные гнездовые контакты (рис. 2, 2A, 2B)
Для замены подвижного гнездового контакта (2.5) выполнить следующую
процедуру:
снять гнездовой контакт (2.5), отвинчивая винты (2.6), которыми он крепится к подвижному рычагу;
очистить контактные поверхности рычага и нового гнездового контакта и нанести на обе поверхности слой антиоксидантной пасты;
смонтировать новый контакт (2.5), закрепляя его винтами (2.6), снятыми ранее.
Привод (рис. 7 и 7A)
В случае, если возникнет необходимость замены шкафа привода, выполнить
следующую процедуру:
установить разъединитель и/или заземляющий нож в положение ОТКРЫТО;
отсоединить гибкую связь от вала привода и отсоединить все электрические соединения;
отсоединить вал привода;
застропить шкаф привода, несильно натянув стропы;
По окончании демонтажа следует приступить к правильному складированию демонтированного оборудования на хранение.
9.2 ДЕМОНТАЖ И ЗАМЕНА ОСНОВНЫХ ДЕТАЛЕЙ
снять четыре болта крепления к опорной конструкции вместе с пружинными и плоскими шайбами;
вынуть шкаф привода горизонтально и положить его на приготовленное место.
Монтаж нового шкафа привода осуществляется как описано в главе 6.
Гибкие связи
На каждом полюсе разъединителя имеются:
2 гибких связи на главных ножах (рис. 2, 2A, 2В).
Ее замена выполняется в случае разрыва даже одного элемента связи или при чрезмерном изгибе.
Для замены гибких связей ослабить винты, крепящие их к соединяемым компонентам.
Выполнить тщательную очистку и установить новые гибкие связи.
Шаровые шарниры регулировочных тяг
Проверить, что шаровые шарниры вращаются беспрепятственно и не разболтаны, а их поверхность не имеет следов коррозии.
Необходимо иметь в виду, что их замена приводит к потере настроек, выполненных на заводе.
Перед тем как приступить к замене следует аккуратно измерить межосевое расстояние между двумя шарнирами и после замены отрегулировать длину тяг таким образом, чтобы восстановить оригинальное межосевое расстояние между двумя шарнирами.
ПЕРЕЧЕНЬ ОСНАСТКИ
Для монтажа и обслуживания разъединителей вполне достаточно таких стандартных инструментов, как нерегулируемые гаечные ключи (многогранные и шестигранные), динамометрический ключ до 200 Нм, отвертки, плоскогубцы, молоток, уровень, линейка, рулетка и т.п. Специальная оснастка не требуется.
Для подъема узлов необходимы самоходные средства, оснащенные тросами с петлями. Ими пользуются согласно указаниям на рисунке А.
ЗАПАСНЫЕ ЧАСТИ
При необходимости запасные части можно у поставщика
указав:
номер настоящего руководства;
номер рисунка и номер детали на этом рисунке;
номер заказа, тип разъединителя и его паспортный номер.
D05
ПРИМ.: При замене токопроводящих частей необходимо обработать постоянно контактирующие поверхности (напр., соприкасающиеся поверхности выводом линии и опорой неподвижного контакта) следующим образом:
аккуратно очистить вышеупомянутые поверхности от всех следов густой смазки (применять трихлорэтилен или хлороэтилен) и окислов щеткой из нержавеющей стали или мелкозернистой наждачной бумагой;
сразу же нанести пасту против окисления;
как можно быстрее соединить две поверхности.
Токонесущие поверхности скользящих контактов (напр., ножи подвижных контактов) следует покрывать тонким слоем густой смазки NYOGEL 760G (восстанавливать при каждом осмотре).

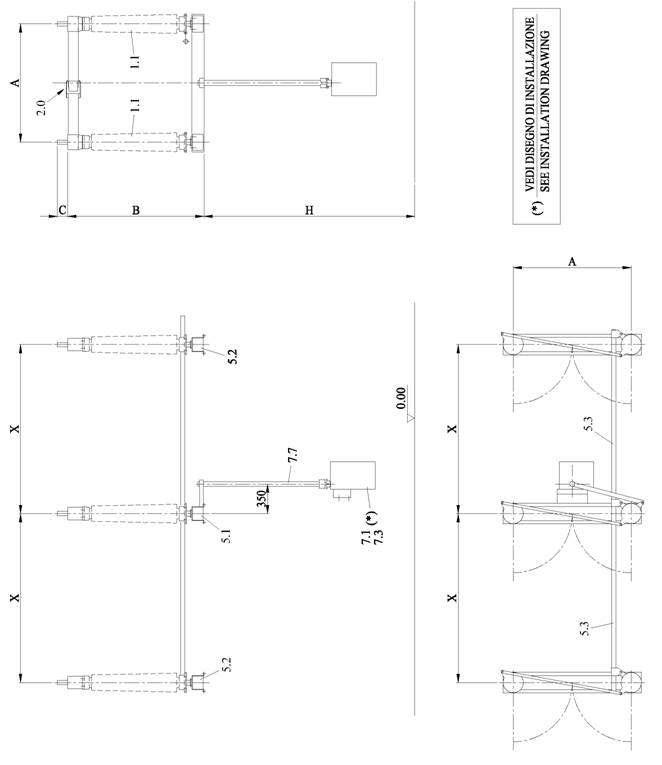

РИС. 1: МОНТАЖНАЯ СХЕМА РАЗЪЕДИНИТЕЛЯ S2DA
ПРИМ.: Размеры A, B, C, H, X сверять по монтажному чертежу DIN-....
Спецификация к монтажной схеме разъединителя S2DA (Рис. 1)
1.1 КОЛОНКА ИЗОЛЯТОРА
ГЛАВНЫЕ НОЖИ В СБОРЕ
НИЖНЕЕ ОСНОВАНИЕ УПРАВЛЕНИЯ РАЗЪЕДИНИТЕЛЯ
НИЖНЕЕ ОСНОВАНИЕ КОНТРПРИВОДА РАЗЪЕДИНИТЕЛЯ
ТЯГА ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ РАЗЪЕДИНИТЕЛЯ 7.1 ЭЛЕКТРОПРИВОД
7.3 РУЧНОЙ ПРИВОД
7.7 ВАЛ ПРИВОДА РАЗЪЕДИНИТЕЛЯ

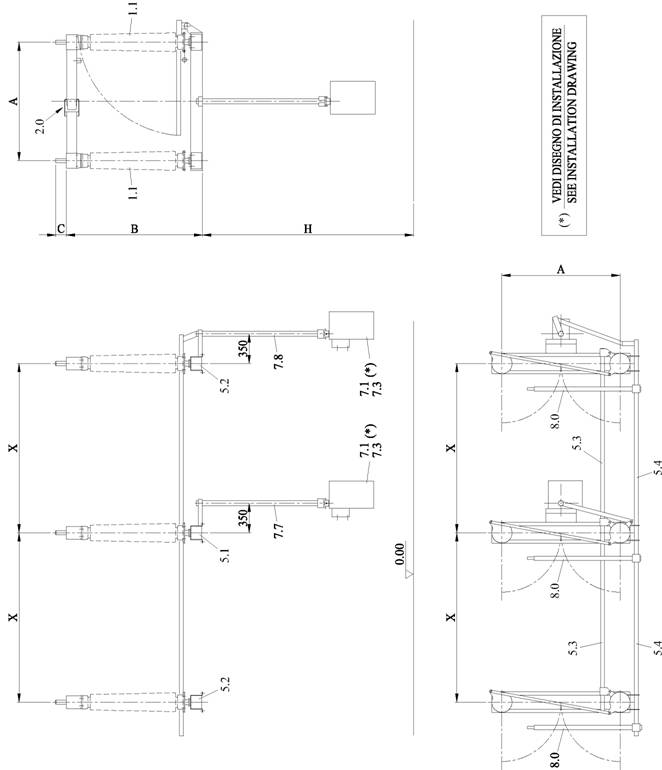

РИС. 1A: МОНТАЖНАЯ СХЕМА РАЗЪЕДИНИТЕЛЯ S2DAT С ЗАЗЕМЛЯЮЩИМ НОЖОМ СПРАВА
ПРИМ.: Размеры A, B, C, H, X сверять по монтажному чертежу DIN-....
Спецификация к монтажной схеме разъединителя S2DAT с заземляющим ножом справа (Рис. 1A)
1.1 КОЛОНКА ИЗОЛЯТОРА
ГЛАВНЫЕ НОЖИ В СБОРЕ
НИЖНЕЕ ОСНОВАНИЕ УПРАВЛЕНИЯ РАЗЪЕДИНИТЕЛЯ
НИЖНЕЕ ОСНОВАНИЕ КОНТРПРИВОДА РАЗЪЕДИНИТЕЛЯ
ТЯГА ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ РАЗЪЕДИНИТЕЛЯ
ТЯГА ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ ЗАЗЕМЛЯЮЩЕГО НОЖА 7.1 ЭЛЕКТРОПРИВОД
7.3 РУЧНОЙ ПРИВОД
ВАЛ ПРИВОДА РАЗЪЕДИНИТЕЛЯ
ВАЛ ПРИВОДА ЗАЗЕМЛЯЮЩЕГО НОЖА 8.0 ЗАЗЕМЛЯЮЩИЙ НОЖ

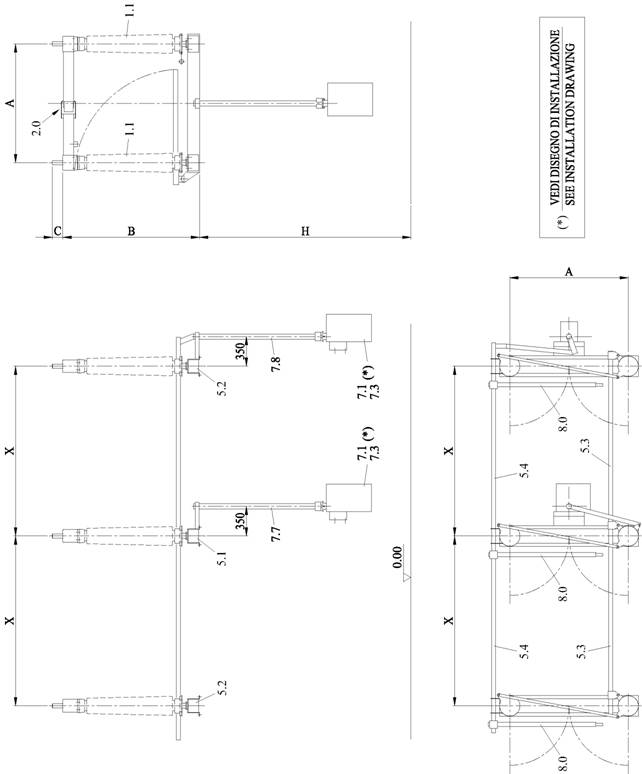

РИС. 1B: МОНТАЖНАЯ СХЕМА РАЗЪЕДИНИТЕЛЯ S2DAT С ЗАЗЕМЛЯЮЩИМ НОЖОМ СЛЕВА
ПРИМ.: Размеры A, B, C, H, X сверять по монтажному чертежу DIN-..
Спецификация к монтажной схеме разъединителя S2DAT с заземляющим ножом слева (Рис. 1B)
1.1 КОЛОНКА ИЗОЛЯТОРА
ГЛАВНЫЕ НОЖИ В СБОРЕ
НИЖНЕЕ ОСНОВАНИЕ УПРАВЛЕНИЯ РАЗЪЕДИНИТЕЛЯ
НИЖНЕЕ ОСНОВАНИЕ КОНТРПРИВОДА РАЗЪЕДИНИТЕЛЯ
ТЯГА ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ РАЗЪЕДИНИТЕЛЯ
ТЯГА ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ ЗАЗЕМЛЯЮЩЕГО НОЖА 7.1 ЭЛЕКТРОПРИВОД
7.3 РУЧНОЙ ПРИВОД
ВАЛ ПРИВОДА РАЗЪЕДИНИТЕЛЯ

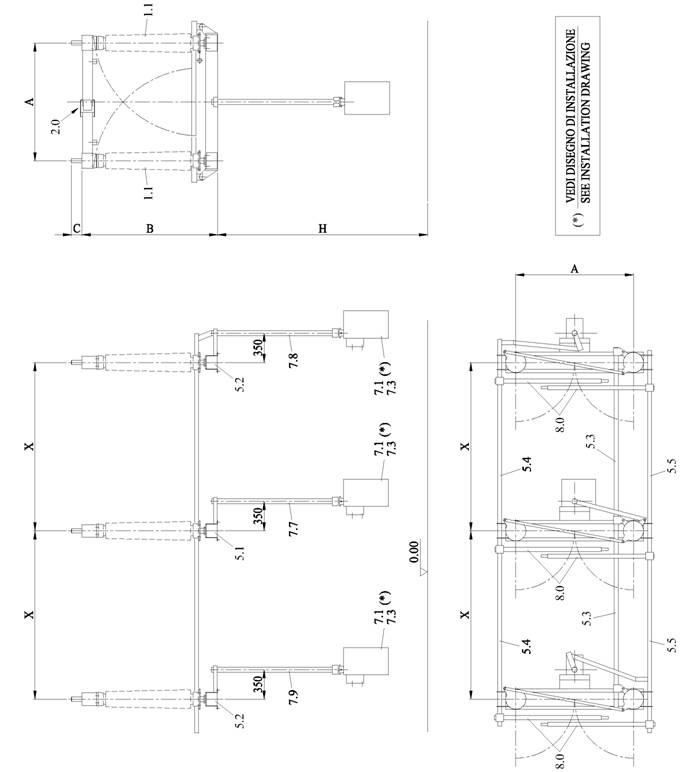

РИС. 1C: МОНТАЖНАЯ СХЕМА РАЗЪЕДИНИТЕЛЯ S2DA2T
ПРИМ.: Размеры A, B, C, H, X сверять по монтажному чертежу DIN-..
Спецификация к монтажной схеме разъединителя S2DA2T (Рис. 1C)
1.1 КОЛОНКА ИЗОЛЯТОРА
ГЛАВНЫЕ НОЖИ В СБОРЕ
НИЖНЕЕ ОСНОВАНИЕ УПРАВЛЕНИЯ РАЗЪЕДИНИТЕЛЯ
НИЖНЕЕ ОСНОВАНИЕ КОНТРПРИВОДА РАЗЪЕДИНИТЕЛЯ
ТЯГА ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ РАЗЪЕДИНИТЕЛЯ
ТЯГА ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ ПЕРВОГО ЗАЗЕМЛЯЮЩЕГО НОЖА
ТЯГА ГОРИЗОНТАЛЬНОЙ ТРАНСМИССИИ ВТОРОГО ЗАЗЕМЛЯЮЩЕГО НОЖА 7.1 ЭЛЕКТРОПРИВОД
7.3 РУЧНОЙ ПРИВОД
ВАЛ ПРИВОДА РАЗЪЕДИНИТЕЛЯ
ВАЛ ПРИВОДА ПЕРВОГО ЗАЗЕМЛЯЮЩЕГО НОЖА
ВАЛ ПРИВОДА ВТОРОГО ЗАЗЕМЛЯЮЩЕГО НОЖА 8.0 ЗАЗЕМЛЯЮЩИЙ НОЖ

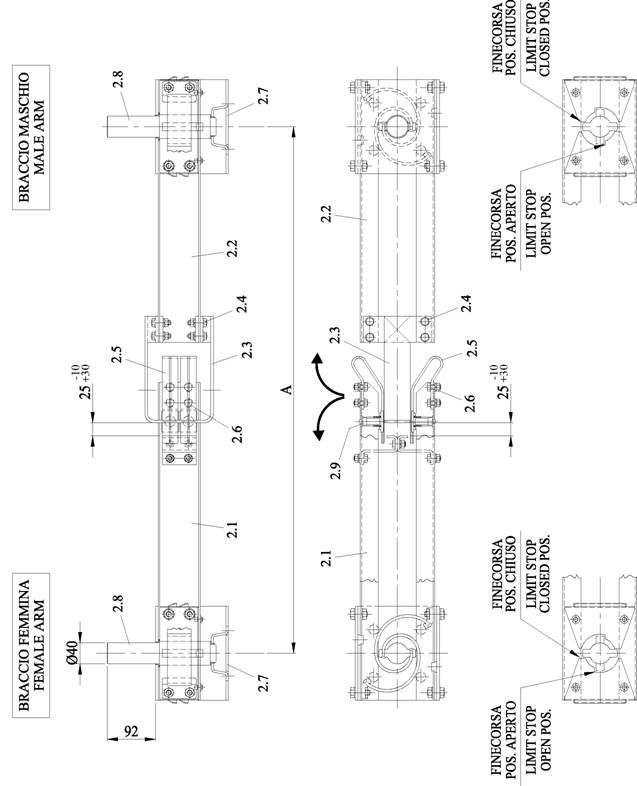

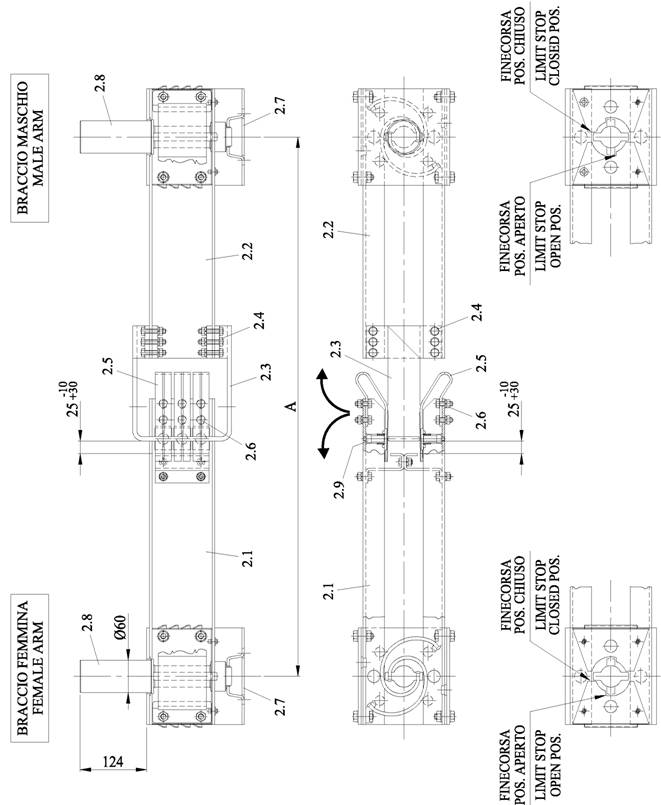

РИС. 2: ГЛАВНЫЙ НОЖ 1250 A
Спецификация к узлу главных ножей 1250 A (Рис. 2)
ГЛАВНЫЙ НОЖ (РЫЧАГ ГНЕЗДОВОГО КОНТАКТА)
ГЛАВНЫЙ НОЖ (РЫЧАГ ШТЫРЕВОГО КОНТАКТА)
ШТЫРЕВОЙ КОНТАКТ
КРЕПЕЖНЫЕ ВИНТЫ ШТЫРЕВОГО КОНТАКТА
ГНЕЗДОВОЙ КОНТАКТ
КРЕПЕЖНЫЕ ВИНТЫ ГНЕЗДОВОГО КОНТАКТА
ЗОНА ОПОРЫ И КРЕПЛЕНИЯ КОЛОНОК
ЗАЖИМ ЭЛЕКТРОЛИНИИ
ПРИЖИМНЫЕ ПРУЖИНЫ

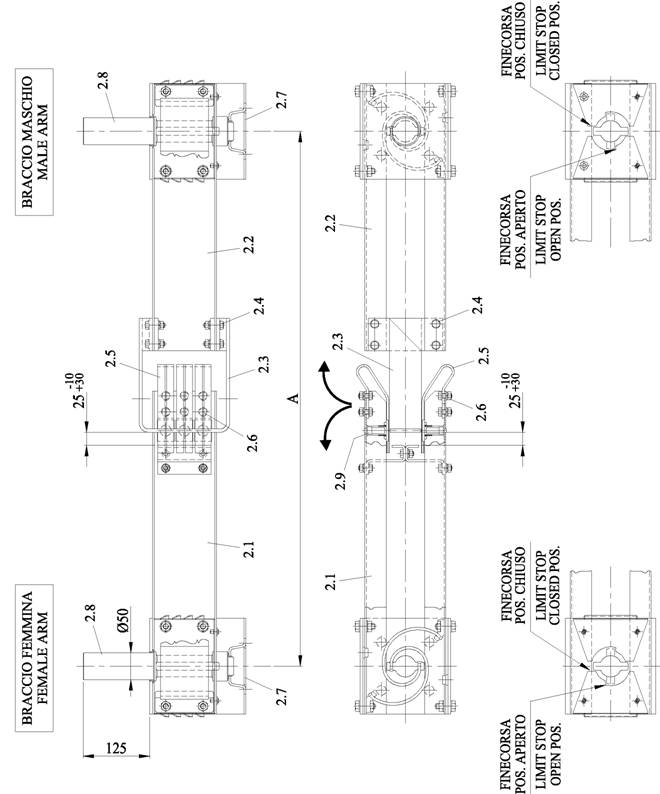

РИС. 2A: ГЛАВНЫЙ НОЖ 1600+2000 A
LIMIT STOP FOR THE CLOSED POSITION = СТОПОР ДЛЯ ПОЛОЖЕНИЯ ЗАКРЫТО LIMIT STOP FOR THE OPEN POSITION = СТОПОР ДЛЯ ПОЛОЖЕНИЯ ОТКРЫТО MALE ARM = РЫЧАГ ШТЫРЕВОГО КОНТАКТА FEMALE ARM = РЫЧАГ ГНЕЗДОВОГО КОНТАКТА
Спецификация к узлу главных ножей 1600+2000 A (Рис. 2A)
ГЛАВНЫЙ НОЖ (РЫЧАГ ГНЕЗДОВОГО КОНТАКТА)
ГЛАВНЫЙ НОЖ (РЫЧАГ ШТЫРЕВОГО КОНТАКТА)
ШТЫРЕВОЙ КОНТАКТ
КРЕПЕЖНЫЕ ВИНТЫ ШТЫРЕВОГО КОНТАКТА
ГНЕЗДОВОЙ КОНТАКТ
КРЕПЕЖНЫЕ ВИНТЫ ГНЕЗДОВОГО КОНТАКТА
ЗОНА ОПОРЫ И КРЕПЛЕНИЯ КОЛОНОК
ЗАЖИМ ЭЛЕКТРОЛИНИИ
52/86
ПРИЖИМНЫЕ ПРУЖИНЫ
РИС. 2B: ГЛАВНЫЙ НОЖ 2500 A
LIMIT STOP FOR THE CLOSED POSITION = СТОПОР ДЛЯ ПОЛОЖЕНИЯ ЗАКРЫТО LIMIT STOP FOR THE OPEN POSITION = СТОПОР ДЛЯ ПОЛОЖЕНИЯ ОТКРЫТО MALE ARM = РЫЧАГ ШТЫРЕВОГО КОНТАКТА FEMALE ARM = РЫЧАГ ГНЕЗДОВОГО КОНТАКТА
Спецификация к узлу главных ножей 2500 A (Рис. 2B)
ГЛАВНЫЙ НОЖ (РЫЧАГ ГНЕЗДОВОГО КОНТАКТА)
ГЛАВНЫЙ НОЖ (РЫЧАГ ШТЫРЕВОГО КОНТАКТА)
ШТЫРЕВОЙ КОНТАКТ
КРЕПЕЖНЫЕ ВИНТЫ ШТЫРЕВОГО КОНТАКТА
ГНЕЗДОВОЙ КОНТАКТ
КРЕПЕЖНЫЕ ВИНТЫ ГНЕЗДОВОГО КОНТАКТА
ЗОНА ОПОРЫ И КРЕПЛЕНИЯ КОЛОНОК
ЗАЖИМ ЭЛЕКТРОЛИНИИ
ПРИЖИМНЫЕ ПРУЖИНЫ

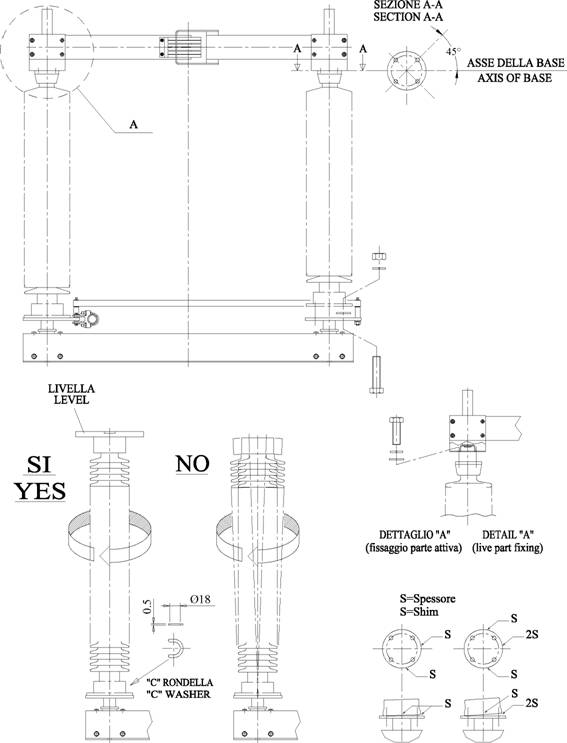

РИС. 2C: МОНТАЖ ПОВОРОТНЫХ КОЛОНОК
SECTION = РАЗРЕЗ
AXIS OF BASE = ОСЬ ОСНОВАНИЯ
LEVEL = УРОВЕНЬ
YES= ДА NO= НЕТ
"C" WASHER =ГРОВЕРНАЯ ШАЙБА
DETAIL = ДЕТАЛЬ
SHIM= ПРОКЛАДКА
55/86
LIVE PART FIXING = КРЕПЛЕНИЕ ГЛАВНОГО НОЖА

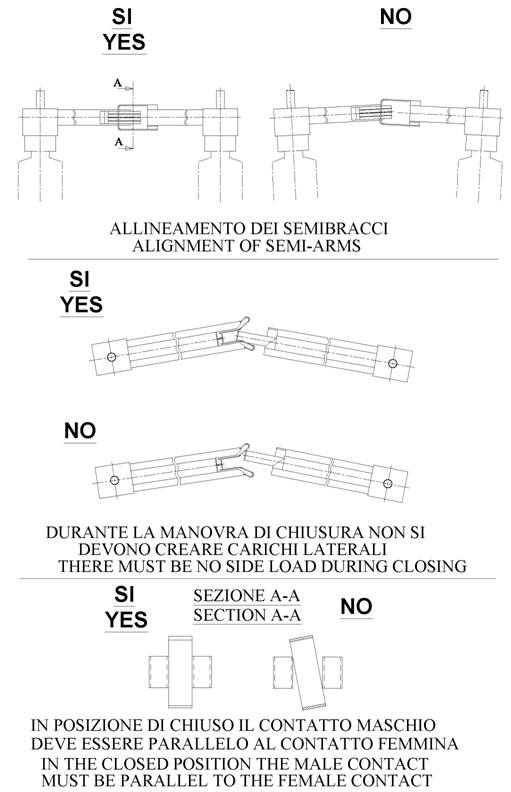

РИС. 2D: ПРОВЕРКИ НА ГЛАВНЫХ НОЖАХ
YES = ДА NO = НЕТ
ALIGNMENT OF SEMIARMS= ВЫРАВНИВАНИЕ РЫЧАГОВ ПО ОДНОЙ ОСИ
THERE MUST BE NO SIDE LOAD DURING CLOSING= ПРИ ЗАКРЫТИИ НЕ ДОЛЖНО БЫТЬ БОКОВЫХ НАГРУЗОК IN THE CLOSED POSITION THE MALE CONTACT MUST BE PARALLEL TO THE FEMALE CONTACT = В ЗАКРЫТОМ ПОЛОЖЕНИИ ШТЫРЕВОЙ КОНТАКТ ДОЛЖЕН БЫТЬ ПАРАЛЛЕЛЕН ГНЕЗДОВОМУ КОНТАКТУ

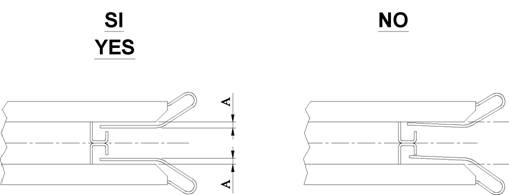

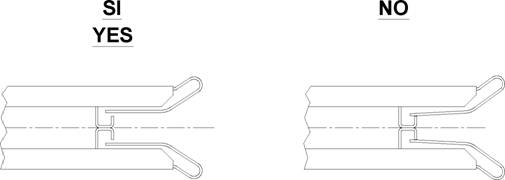

РИС. 2E: ПРОВЕРКИ НА ГЛАВНЫХ НОЖАХ
ICONTATTIFEMMINA DEVONO ESSERE PARALLELIAL BRACCIO MOBILE THE FEMALE CONTACTS MUST BE PARALLEL TO THE MOBILE ARM
LE LAME DEI CONTATTI DEVONO ESSERE PARALLELE, NON DIVERGENTI THE CONTACTS BLADES MUST BE PARALLEL AND NOT DIVERGENT
THE FEMALE CONTACTS MUST BE PARALLEL TO THE MOBILE АРМ=ГНЕЗДОВЫЕ КОНТАКТЫ ДОЛЖНЫ БЫТЬ ПАРАЛЛЕЛЬНЫ ПОДВИЖНОМУ РЫЧАГУ
THE CONTACT BLADES MUST BE CONVERGENT AND NOT DIVERGENT=ПЛАСТИНЫ КОНТАКТОВ ДОЛЖНЫ СХОДИТЬСЯ, А НЕ РАСХОДИТЬСЯ
YES = ДА NO = НЕТ

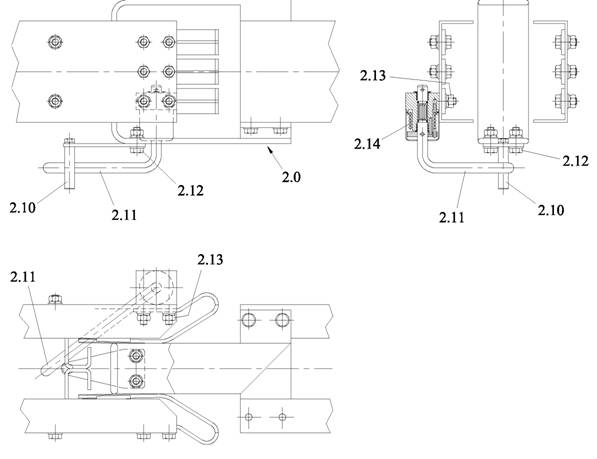

РИС. 2F: ДУГОГАСИТЕЛЬ
2.0 ГЛАВНЫЕ НОЖИ В СБОРЕ
ДУГОВОЙ ШТЫРЕВОЙ КОНТАКТ
ДУГОВОЙ ГНЕЗДОВОЙ КОНТАКТ
КРЕПЕЖНЫЕ ВИНТЫ ДУГОВОГО ШТЫРЕВОГО КОНТАКТА
КРЕПЕЖНЫЕ ВИНТЫ ДУГОВОГО ГНЕЗДОВОГО КОНТАКТА
ВОЗВРАТНАЯ ПРУЖИНА
