ПОДКЛЮЧЕНИЯ

Подключить к сети заземления все точки заземления.

Выполнить электрическое подключение шкафа привода в соответствие с прилагаемыми электрическими схемами.

Подключить должным образом проводники высокого напряжения к пластинам контактных площадок.

Проверить, что на разъединитель не передаются усилия натяга свыше допустимых.

ПРОВЕРКИ И НАЛАДКА

Выполнить вручную и при включенном двигателе несколько циклов, проверяя следующее:

в крайних положениях таблички, установленные на ступице диска, правильно устанавливаются по отметке, расположенной на пластине, прикрепленной к крыше шкафа;

при ЗАКРЫТИИ, соединение штыревых контакт-деталей и гнезд контактных разъемов происходит правильно;

7. ПОДКЛЮЧЕНИЯ, ПРОВЕРКИ И НАЛАДКА

потребляемый ток двигателя при номинальном напряжении находится в допустимых пределах (смотри электросхему).

Измерить сопротивление основной цепи. Для аппаратов S2DA / S2DAT / S2DA2T значения, замеренные между зажимами линии, должны соответствовать приведенным в таблице ниже:

	1250 A	1600-2000 A	2500 A
S2DA / S2DAT / S2DA2T	xxx	xxx	xxx

ЗНАЧЕНИЯ ДАЮТСЯ ДЛЯ 20° C ДОПУСК ± 20%

8. ГРАФИК ОБСЛУЖИВАНИЯ

Разъединители не требуют особого ухода. Тем не менее, рекомендуется, в целях обеспечения правильной работы оборудования, выполнять периодические проверки и техобслуживание, особенно деталей, наиболее подверженных износу.

Частота проверок и объем технического обслуживания зависит от количества циклов (1000, 2000, 3000 или 10000), гарантируемых по условиям поставки.

Для того, чтобы обеспечить действие гарантии, указанные проверки и техобслуживание должны соответствовать приведенной ниже таблице NTC- 1955/RU.

ТАБЛИЦА NTC-1955/RU

ТИП ДЕЙСТВИЯ, ВЫПОЛНЯЕМОГО СОГЛАСНО СООТВЕТСТВУЮЩИМ ИНСТРУКЦИЯМ ПО МОНТАЖУ

ЧАСТОТА ДЕЙСТВИЙ

СОСТОЯНИЕ РАЗЪЕДИНИТЕЛЯ

Гаранти

руемые циклы: 1000

Гаранти

руемые циклы: 2000

Гаранти

руемые циклы: 3000

Гаранти

руемые циклы: 10000

РАЗЪЕДИНИТЕЛЬ В

РАБОЧЕМ СОСТОЯНИИ

МЕЛКИЙ ОСМОТР:

Проверить:

А.1) Целостность механических частей оборудования и защитных поверхностей;

А.2) Целостность оболочек кабелей низкого напряжения и заземления;

А.З) Целостность изоляторов и наличие возможных налетов на их поверхности;

А.4) Целостность привода.

При необходимости:

Проверить нагрев термодетектором.

Во время осмотра на объекте или в любом случае раз в 2 года

Во время осмотра на объекте или в любом случае раз в 3 года

Во время осмотра на объекте или в любом случае раз в 4 года

В.

РАЗЪЕДИНИТЕЛЬ В

НЕРАБОЧЕМ СОСТОЯНИИ

ОСМОТР РАЗЪЕДИНИТЕЛЯ:

В.1) Выполнить проверку, указанную в пп. А.1), А.2) и А.З);

В.2) Проверить чистоту деталей под напряжением;

В.З) Померить сопротивление деталей под напряжением;

В.4) Проверить затяжку болтов;

В.5) Проверить работу местных органов управления;

В.б) Проверить ручное управление;

В.7) Проверить правильность соединения главных контактов;

В.8) Проверить состояние поверхностей контактов;

В.9) Проверить смазку механических частей (см. РИС. 10).

ОСМОТР ПРИВОДА:

В.10) Убедиться в том, что все механические и электрические элементы, кабели и заземления не повреждены;

В.11) Проверить правильность работы следующих электрических элементов:

Нагревательное и противоконденсационное сопротивление;

Автоматическая защита электродвигателя;

Электроблокировка.

Каждые 5 лет или каждые

500 циклов

Каждые 5 лет или каждые 1000 циклов

Каждые 6 лет или каждые

1500 циклов

Каждые 8 лет или каждые 5000 циклов

С.

РАЗЪЕДИНИТЕЛЬ В

НЕРАБОЧЕМ СОСТОЯНИИ

ОСНОВНОЙ ОСМОТР:

С.1) Сделать полный осмотр разъединителя, как указано в пункте В.

С.2) Проверить износ основных компонентов, состояние изоляторов и состояние механических регулировок, выполненных во время первой сборки (смотри инструкции по эксплуатации). При обнаружении каких- либо отклонений, следует восстановить первоначальные условия. В случае замены узлов или элементов следовать указаниям инструкций по эксплуатации. Связаться с Alstom в случае поломок или сомнений в правильности восстановления требуемых условий.

Каждые 10 лет

или каждые 1000 циклов

Каждые 10 лет

или каждые 2000 циклов

Каждые 12 лет

или каждые 3000 циклов

Каждые 15 лет

или каждые 10000 циклов

ИНСТРУКЦИИ ПО МОНТАЖУ И ОБСЛУЖИВАНИЮ

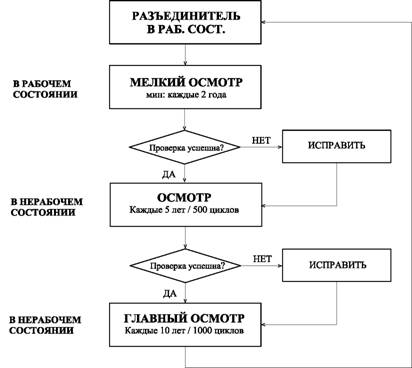

ПЛАН ПРОФИЛАКТИЧЕСКОГО РЕМОНТА РАЗЪЕДИНИТЕЛЯ С ГАРАНТИЕЙ ДО 1000 ЦИКЛОВ

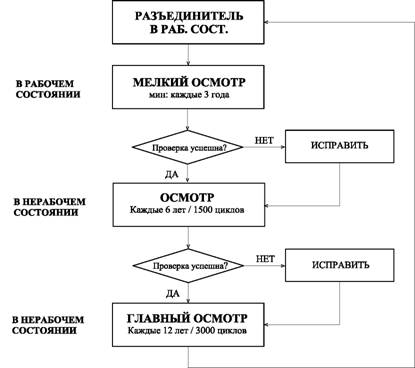

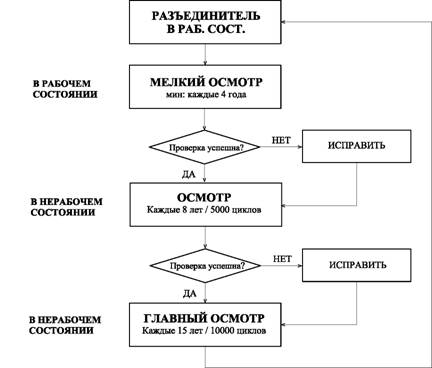

ПРОФИЛАКТИЧЕСКОГО РЕМОНТА РАЗЪЕДИНИТЕЛЯ
