2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ.

2.1 Эксплуатационные ограничения.

1. Выключатель нельзя бросать.

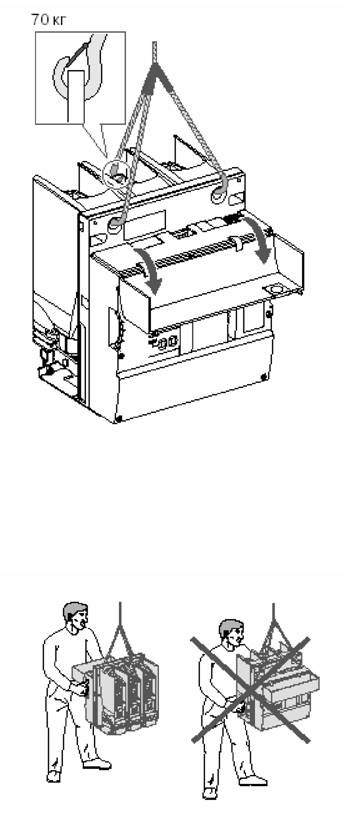

2. Запрещается поднимать выключатель за переходные шины с втычными контактами, т.к. это может привести к поломке контактных выводов выключателя. Подъем выключателя должен осуществляться за три подъемных ушка в верхней части выключателя.

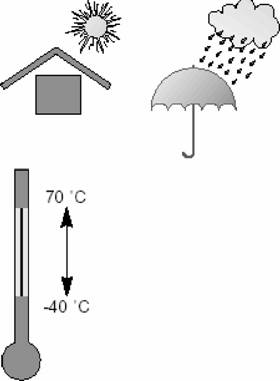

2.1.3 Условия хранения должны соответствовать:

2.2 Подготовка выключателя к использованию.

1. Окружающая среда не должна отличаться от указанной в пункте 1.1.1.2.2.
2. При распаковке выключателя убедиться в отсутствии трещин, сколов и других дефектов на деталях:
3. протереть выключатель сухой ветошью;
4. контакты выключателя имеют гальваническое покрытие, поэтому зачистка их поверхностей шлифовальной шкуркой недопустима. При очистке необходимо пользоваться растворителем, например, бензином Р-1 или спиртом (ГОСТ 17299-78);
5. опробовать работу выключателя (при отсутствии тока в главной цепи) в цикле «ВО» - пять раз без преднамеренной выдержки времени между «В» и «О». Опробовать работу выключателя дистанционно в цикле «ВО» - пять раз. После выполненных выше перечисленных операций и измерений параметров согласно пункта 3.1.4 выключатель может быть включен под рабочее напряжение сети.

2.2.1 Меры безопасности при обслуживании выключателя

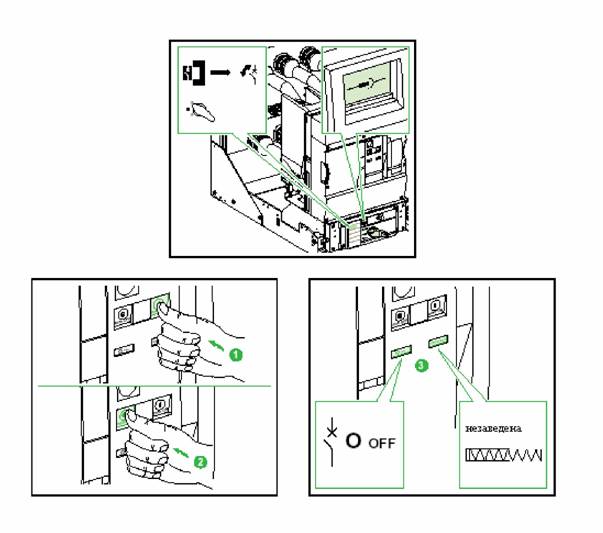

2.2.1.1. Порядок работы при замене узлов и деталей пружинного привода:

а) Извлечь выключатель из ячейки и перевести его в зону обслуживания;

б) Взвести пружину включения привода, используя для этого рукоятку. Указатель состояния пружины должен перейти в положение «заведена». Если пружина привода уже заведена, то выполнение операции будет невозможно, а указатель состояния пружины будет показывать «заведена»;

в) Нажать на кнопку включения. Указатель положения выключателя должен перейти в положение «включен». Указатель состояния пружины привода в положении «незаведена»;

г) Нажать на кнопку отключения. Указатель положения выключателя должен перейти в положение «отключен». Указатель состояния пружины привода в положении «незаведена»;

д) Проверить положения указателей состояния пружины и положения выключателя:

1. указатель состояния пружины в положении «незаведена»;
2. указатель положения выключателя «отключен». Можно приступать к работе.

2.2.1.2. Внимание: В приводе вакуумного выключателя серии ЭВОЛИС обслуживающему персоналу разрешается заменять следующие узлы и детали (см. Рис.3):

1. электромагнит отключения МХ1, МХ2 и MN;
2. электромагнит включения XF;
3. двигатель для заводки пружин привода МСН;
4. счетчик коммутационных операций;
5. блок-контакт сигнализации состояния пружины включения PF.

2.2.1.3. Механические детали привода обслуживаются только специалистами отдела сервиса ЗАО «Шнейдер Электрик».

1. Объем и последовательность внешнего осмотра выключателя

При внешнем осмотре выключателя необходимо:

1. убедиться в отсутствии внешних загрязнений;
2. убедиться в отсутствии окисления контактных выводов;
3. убедиться в отсутствии повреждения диэлектрических экранов и крышки передней панели выключателя;
4. убедиться в отсутствии повреждения защитных чехлов вакуумных дугогасительных камер;
5. убедиться в отсутствии деформации стальной рамы выключателя и каркаса кассеты;
6. убедиться в отсутствии повреждений выкатной тележки.
7. Правила и порядок осмотра и проверки готовности выключателя к использованию

При осмотре и проверки готовности выключателя к использованию необходимо:

1. убедиться в работоспособности выключателя и шторочного механизма кассеты;
2. убедиться в работоспособности указателей состояния пружины и положения выключателя;
3. убедиться в работоспособности червячного механизма выкатной тележки;
4. убедиться в работоспособности блокировки вкатывания/выкатывания выкатной тележки при включенном положении выключателя (при попытке вкатить/выкатить выкатную тележку при включенном выключателе срабатывает блокировка и выключатель отключается).

2.3 Использование выключателя по назначению.

2.3.1 Порядок работы обслуживающего персонала:

1. установить выключатель в комплектное распределительное устройство, зафиксировать (контрольное положение);
2. произвести подключение разъема привода выключателя к цепям вторичной коммутации ячейки КРУ;
3. произвести вкатывание подвижной части выкатной тележки в рабочее положение;
4. убедиться в правильном подключении контактов главных цепей;
5. подать напряжение на цепи управления и сигнализации;
6. включить выключатель дистанционно с пульта управления;
7. отключение выключателя можно производить дистанционно или вручную кнопкой отключения.

Выкатывание производится в обратной последовательности.
