АО «Завод электротехнического оборудования»

РАЗЪЕДИНИТЕЛИ СЕРИИ РГ НА НАПРЯЖЕНИЕ 500 кВ

Руководство по эксплуатации ИВЕЖ.674216.035 РЭ

Внимание!

Разъединители серии РГ-500 комплектуются, руководствуясь данной инструкцией в соответствии с таблицей 3, а также в комплектацию поставки входит держатель ВИДЕ.745252.005 для крепления экранов в количестве 4шт. Установка держателя показана на стр.39 данного руководства под позицией 2. Также для крепления рамы к стойке в комплектацию входят втулка ВИДЕ.723112.217 в количестве 16шт. и крепеж болт М20^х170.36.ТД.Ц25фос в количестве 8шт.,гайка М20-6Н.5.ТД.Ц25фос в количестве 8шт., шайба 20.65Г.ТД.Ц20фос в количестве 8шт., шайба А20х4.02.Тд.Ц25фос в количестве 8шт.

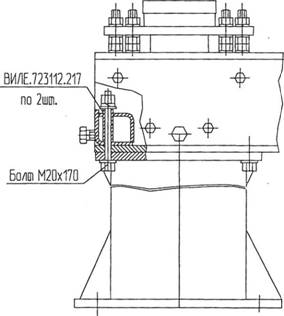

Крепление рамы к стойке

Разъединители серии РГ-500 комплектуются, руководствуясь данной инструкцией в соответствии с таблицей 3, а также в комплектацию поставки входит для крепления изоляторов к ножам контактным крепеж болт М16х70.36.ТД.Ц25фос в количестве 4шт. и болт М16х60.36.ТД.Ц25фос в количестве 4шт., гайка М16-6Н.5.ТД.Ц25фос в количестве 8шт., шайба 16.65Г.ТД.Ц20фос в количестве 8шт., шайба А16х2,5.02.Тд.Ц25фос в количестве 16шт.

Настоящее руководство по эксплуатации предназначено для ознакомления с конструкцией разъединителей серии РГ на напряжение 500 кВ (в дальнейшем «разъединители»), изучения правил эксплуатации, отражения значений их основных параметров и характеристик, гарантий и сведений по их эксплуатации на весь период.

К работе с разъединителями допускаются лица, знакомые с их устройством, принципом действия и прошедшие соответствующий инструктаж по вопросам техники безопасности.
