ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ И КОНСТРУКЦИЯ РАЗЪЕДИНИТЕЛЕЙ РГ.10-500/3150 УХЛ1, РГ.1а-500.Н/3150 УХЛ1

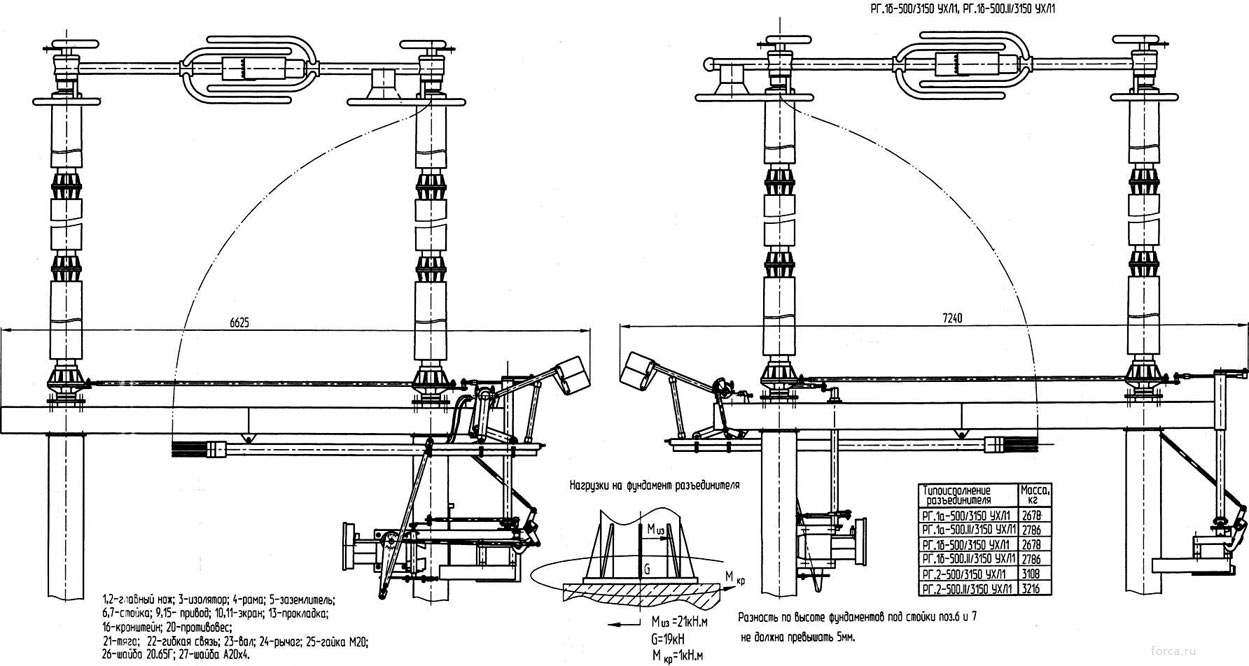

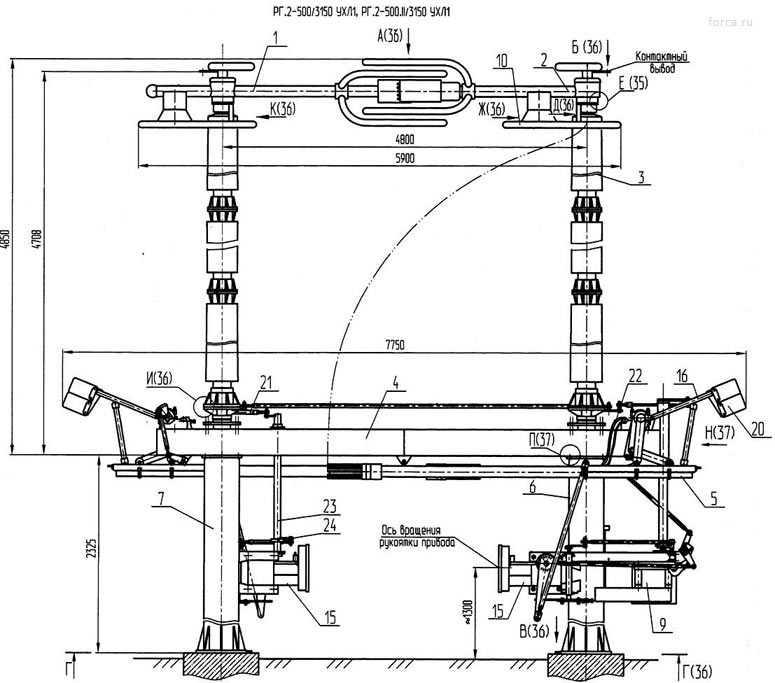

Рисунок А.1 Монтаж разъединителей РГ

Разность отметок по Высоте опорных стоек не должна превышать 3мм.

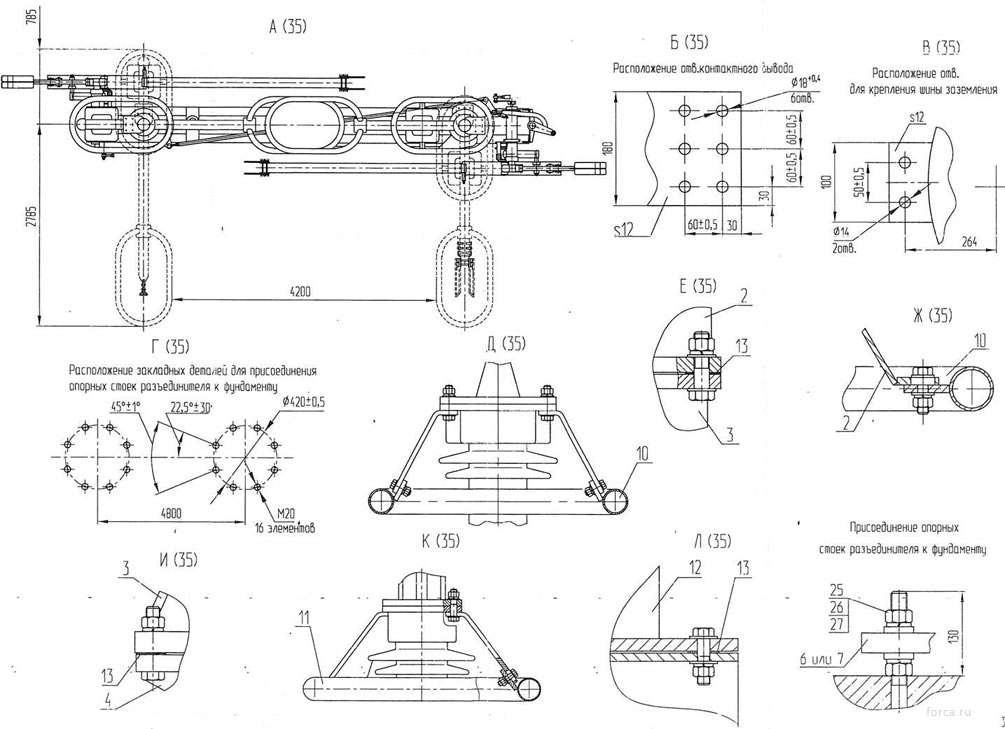

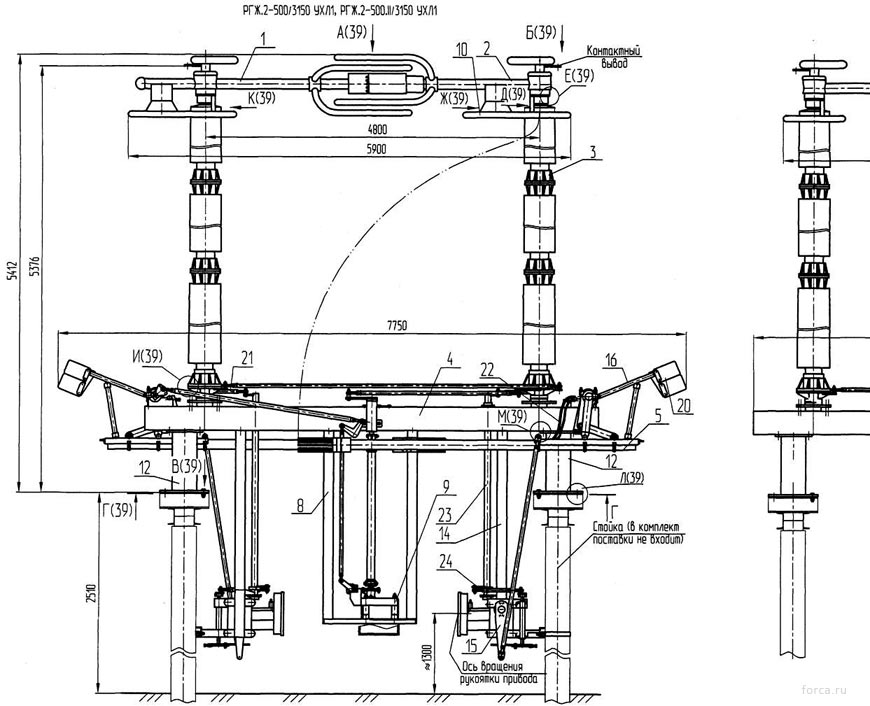

1,2 - контактный нож; 3 - изолятор; 4 - рама; 5 - заземлитель; 8,14,16 - кронштейн; 9,15 - привод; 10,11 - экран; 12 - стойка; 13 - прокладка; 20 - противовес; 21 - тяга; 22 - гибкая связь; 23 - вал; 24 - рычаг.

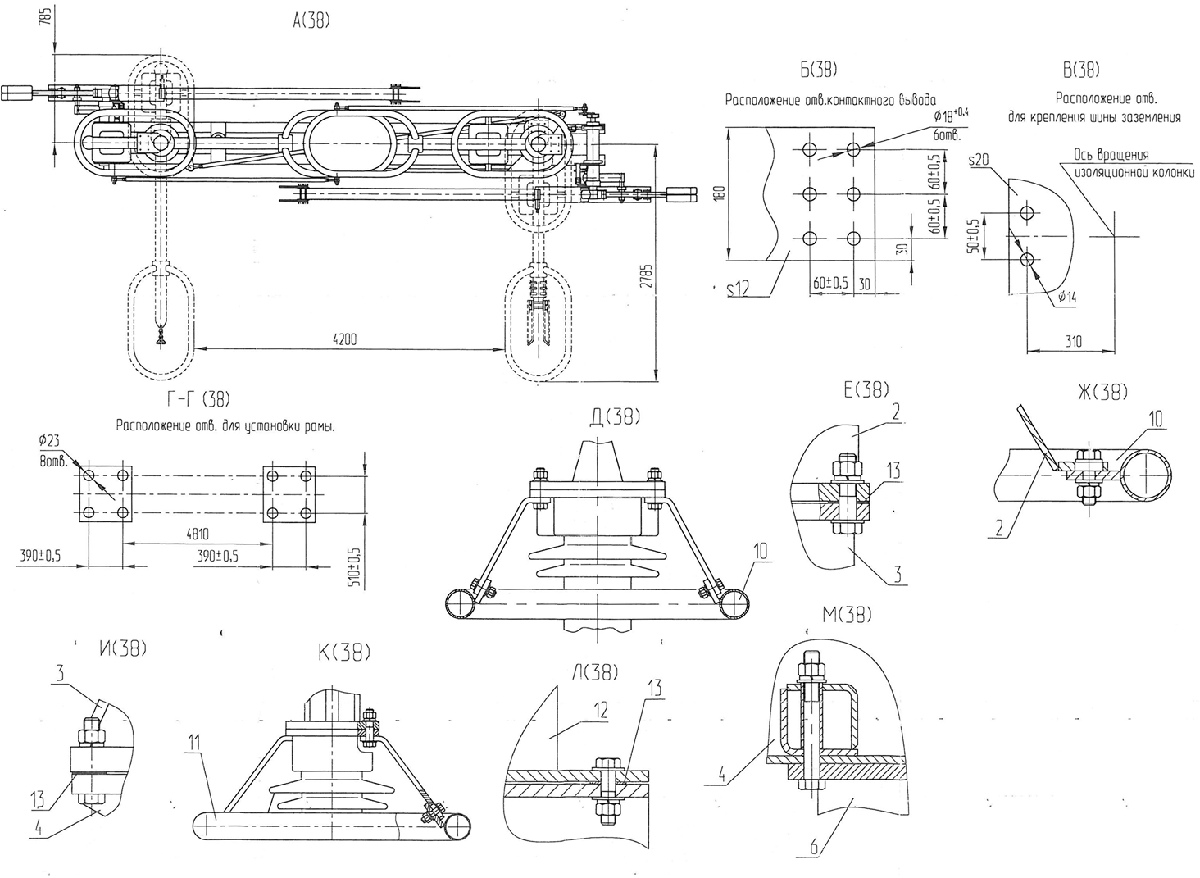

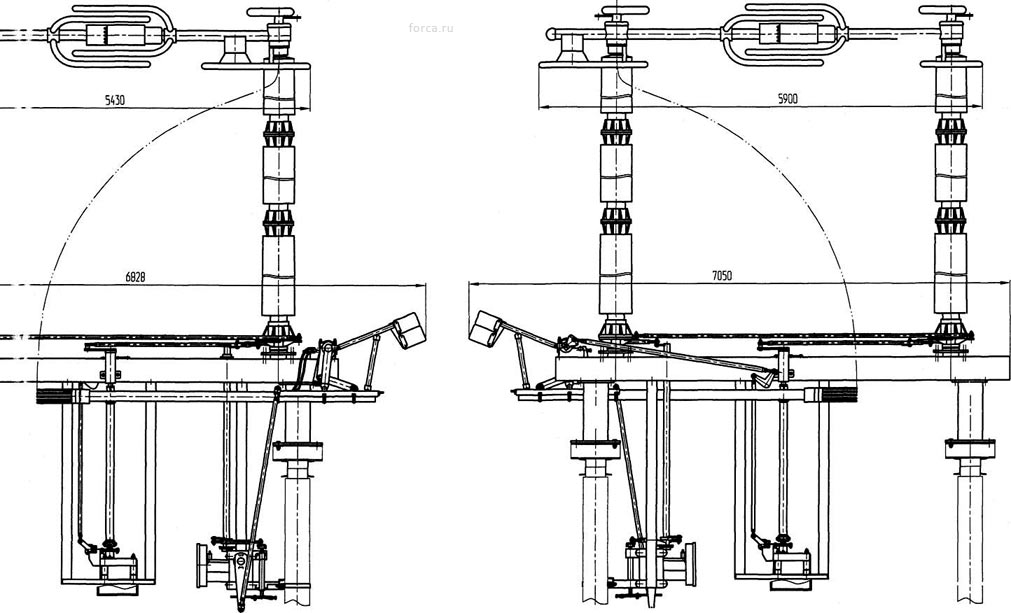

Рисунок А.2 Монтаж разъединителей РГЖ

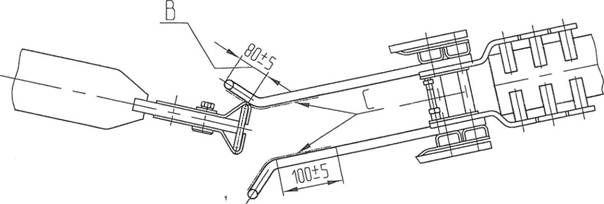

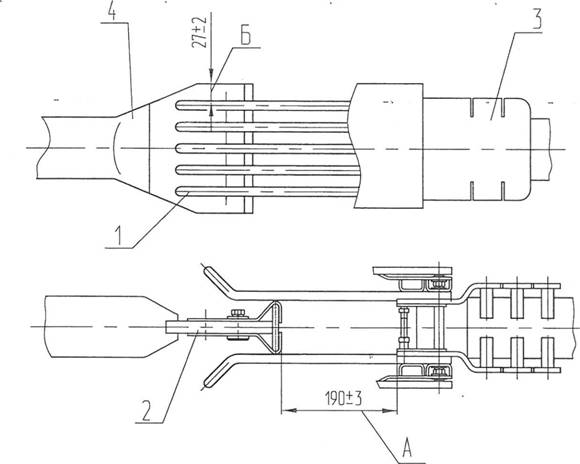

Рисунок А.3 Главный нож с контактными пальцами

Г - Г (40, 42)

Б-Б(40)

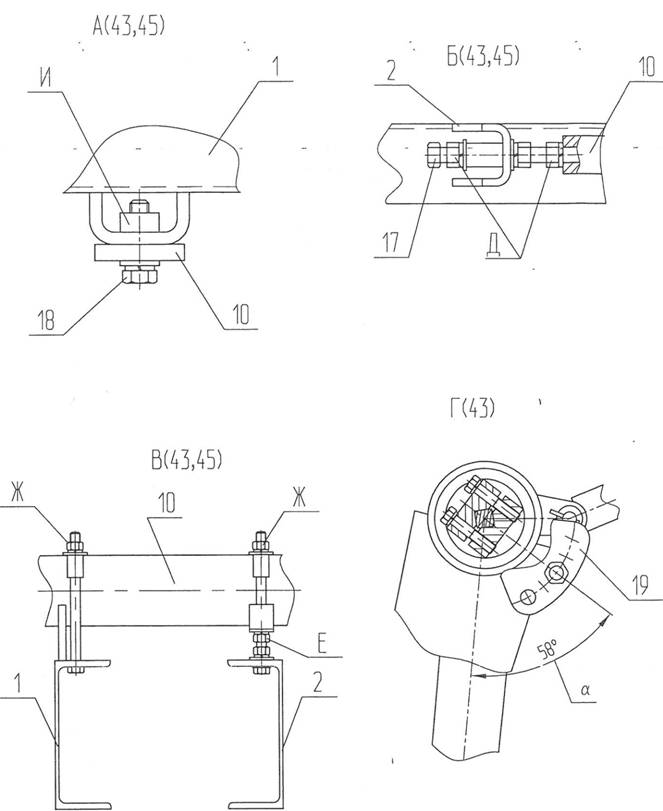

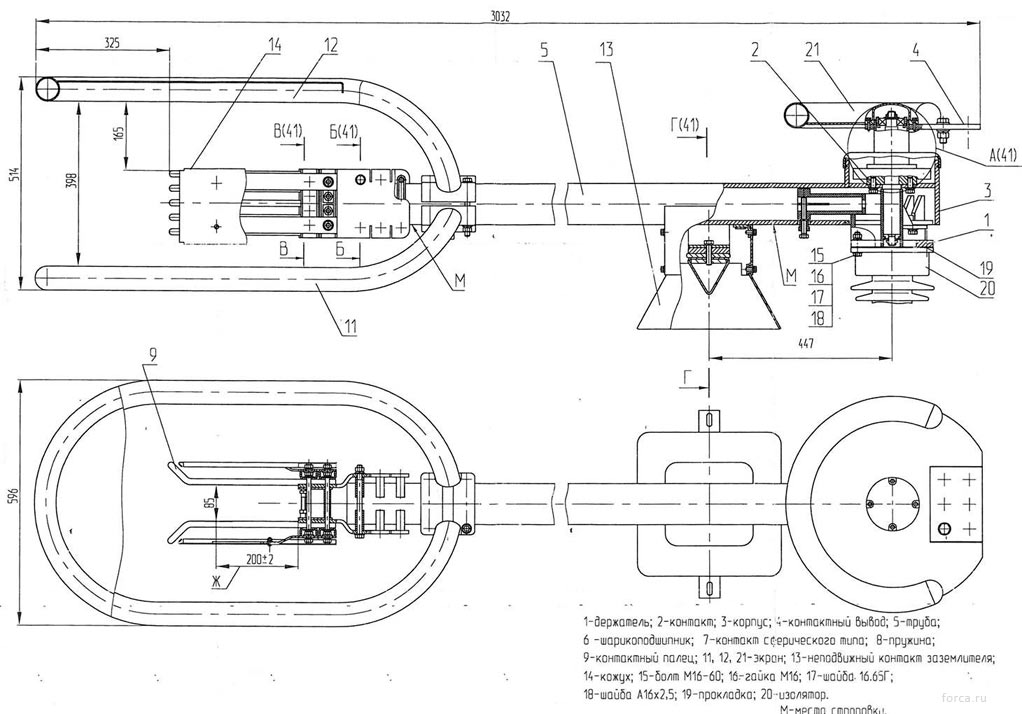

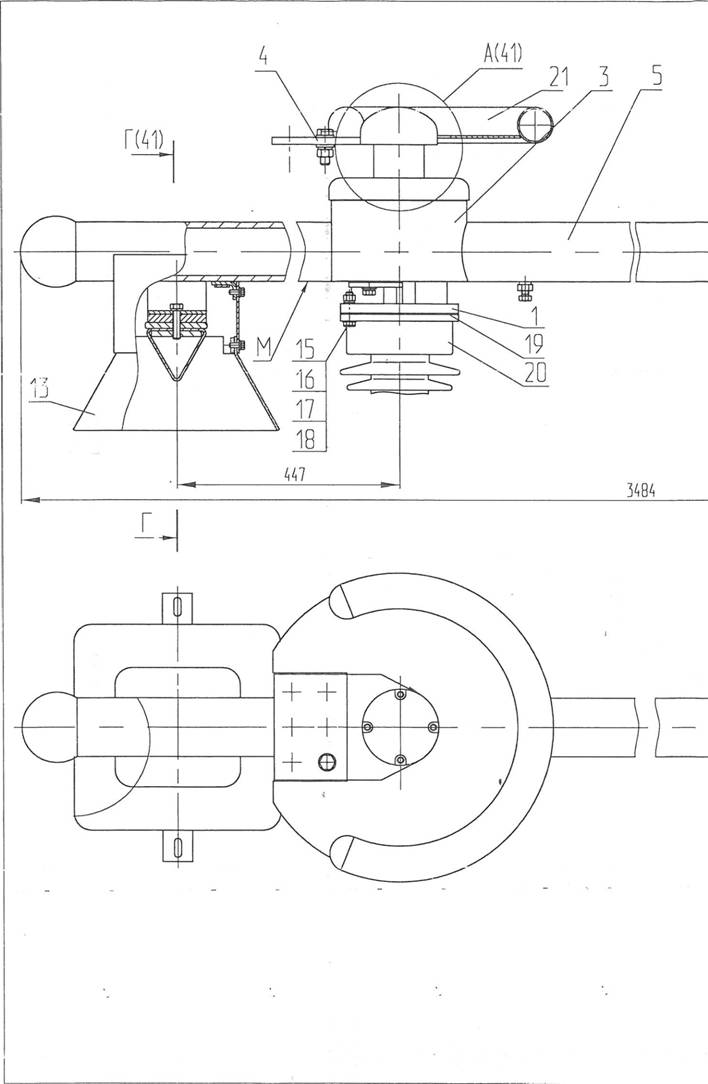

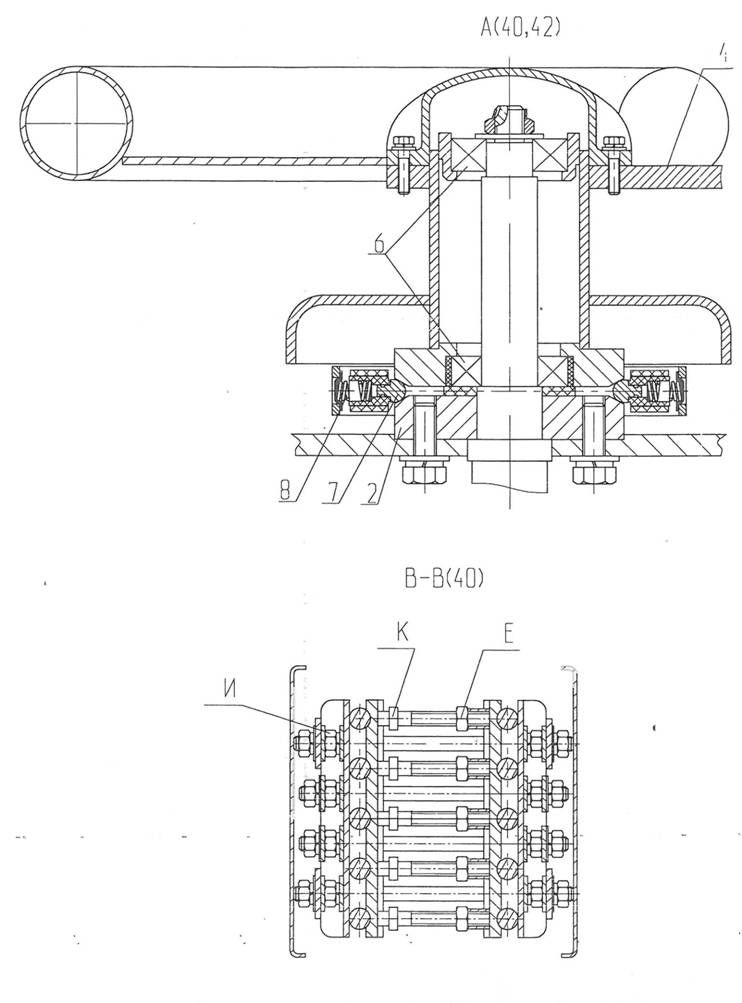

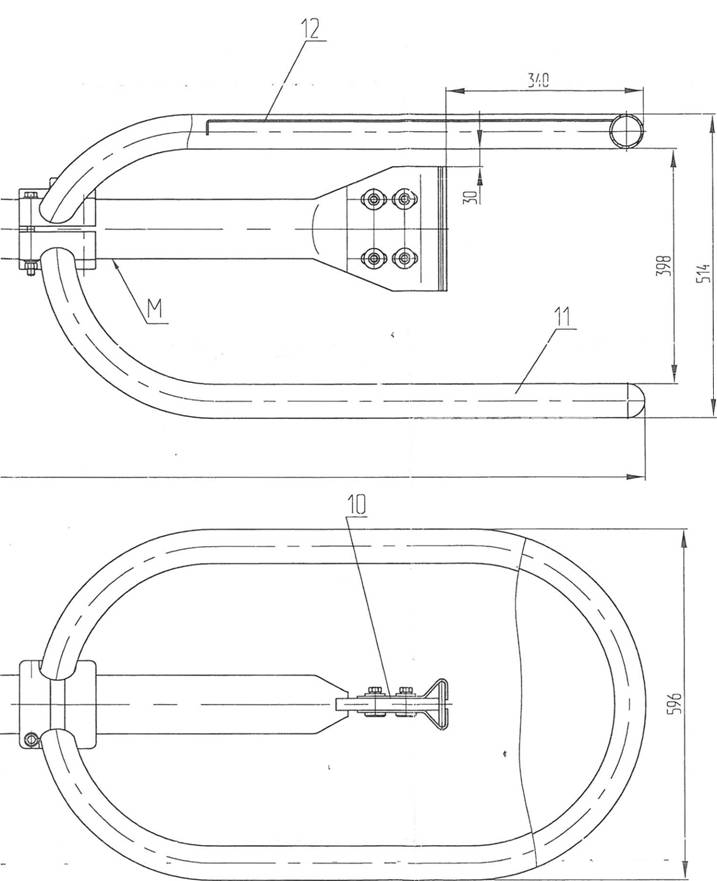

Рис. А.4. Главный нож с кулачком: 1 - держатель; 3 - корпус; 4 - контактный вывод; 5 - труба; 10 - шина;11,12,21 - экран; 13 - неподвижный контакт заземлителя; 15 - болт M16 - 60;

16 - гайка М16; 17 - шайба 16.65Г; 18 - шайба А16х2,5;19 - прокладка; 20 - изолятор.

М - место строповки.

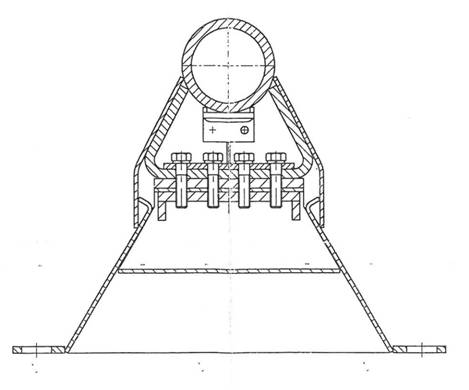

Рисунок А.5 Цоколь разъединителей типа РГЖ.

Рисунок А.6 Цоколь разъединителей типа РГ.

Рисунок А.7 Основание.

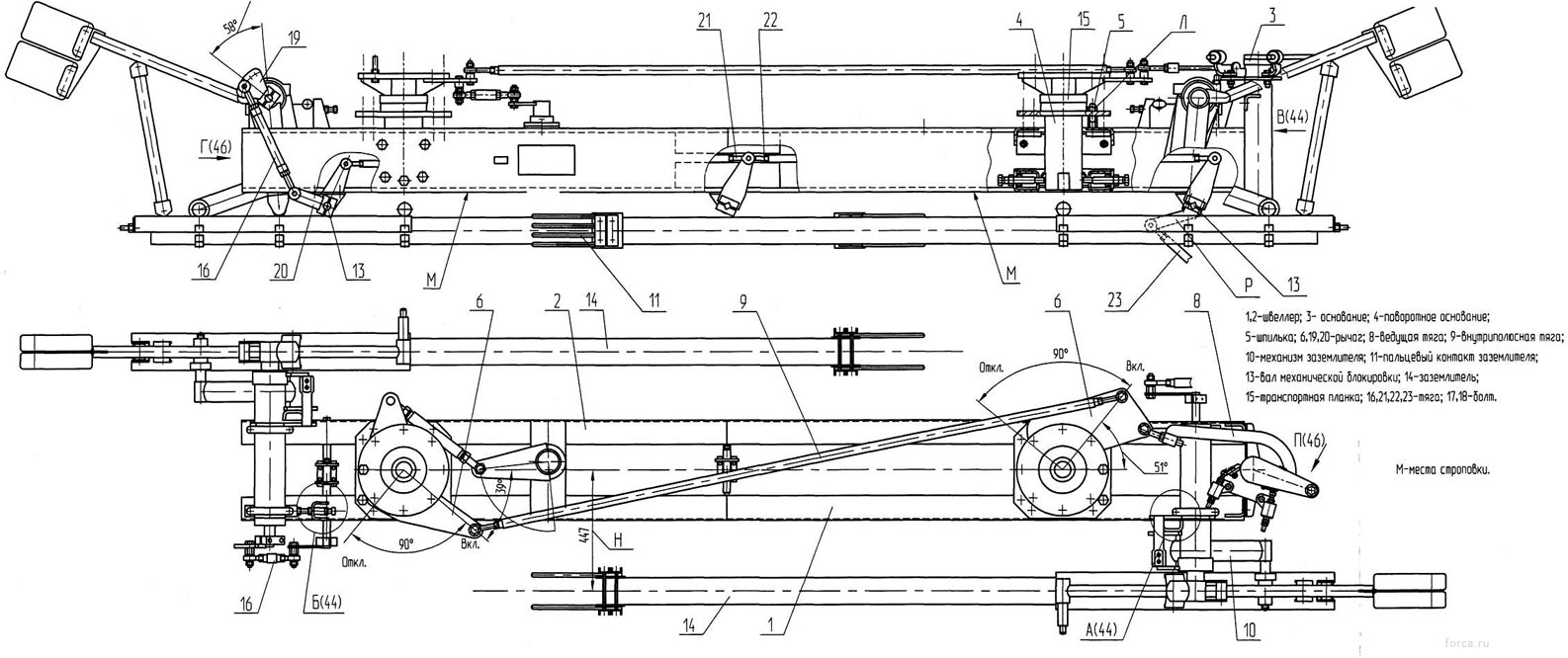

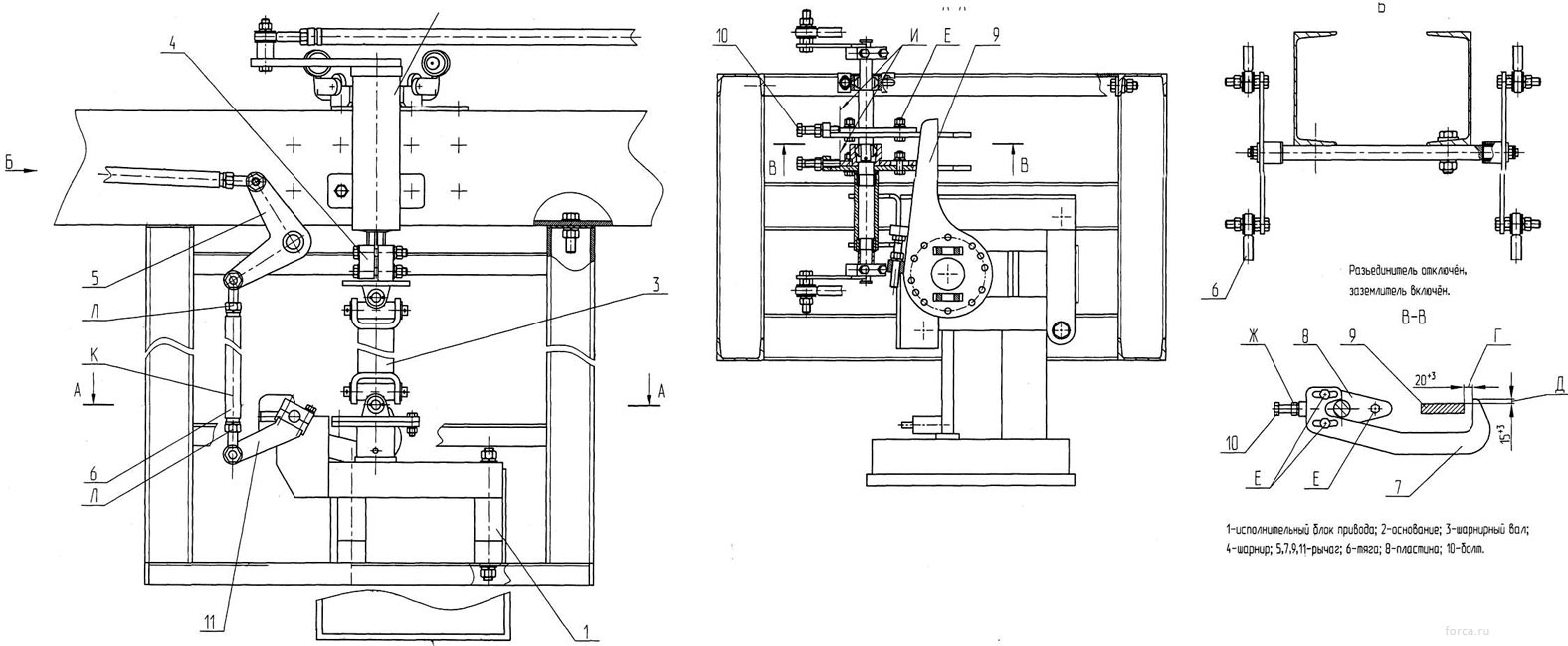

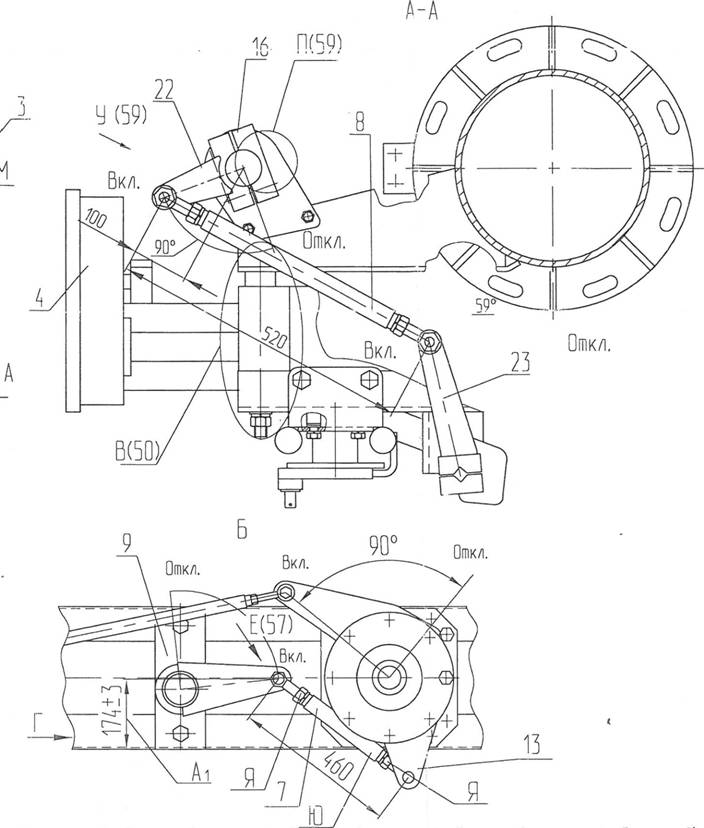

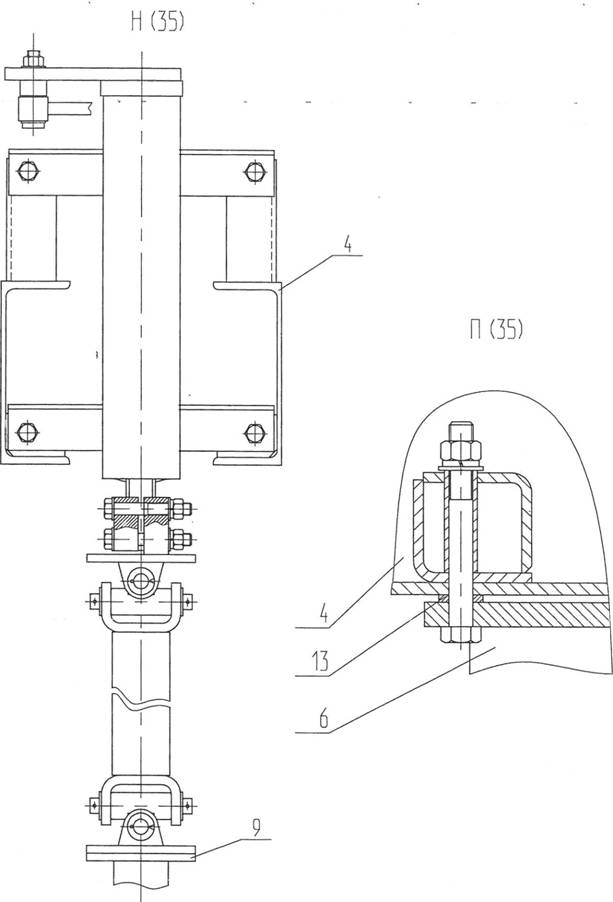

Рисyнок A.8. Установка исполнительного блока привода для управления контактными ножами разъединителя РГЖ и монтаж элементов механической блокировки.

Рисунок А.9 Стойка разъединителей типа РГ со стороны главного ножа с контактными пальцами.

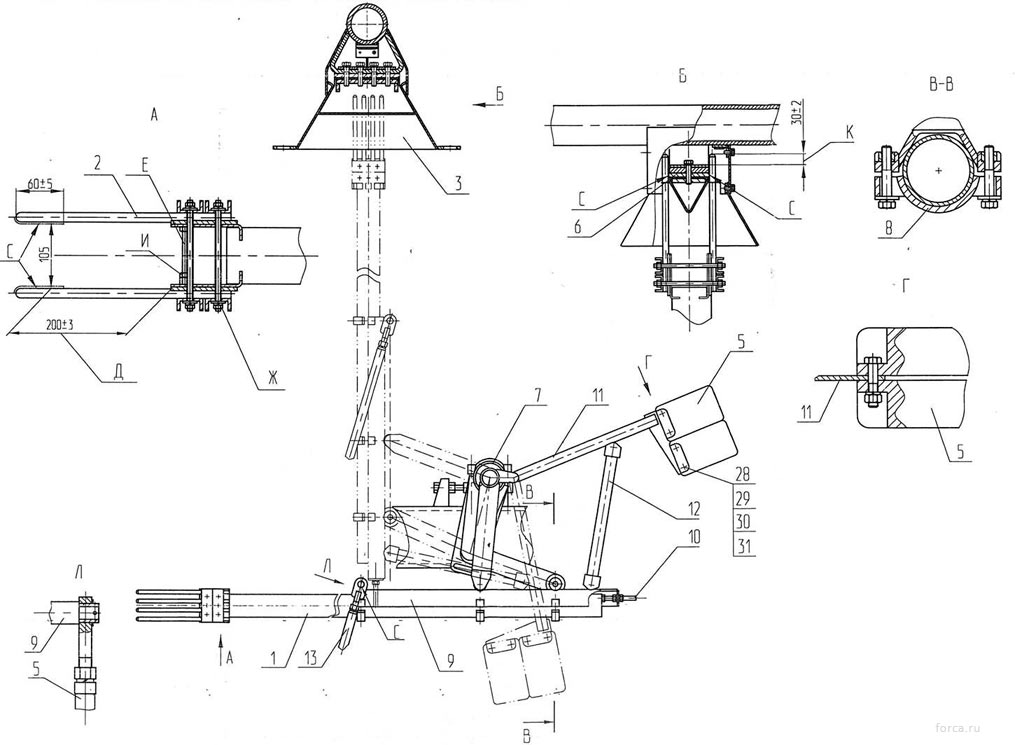

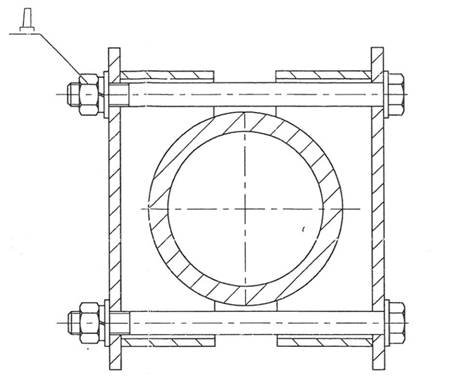

Рисунок А.10 Заземляющий контур разъединителя. 1 - труба; 2 - контактные пальцы; 3 - неподвижный контакт; 5 - противовес; 6 - контакт пластинчатый; 7 - механизм заземлителя; 8 - наклабка; 9 - кронштейн; 10 - болт; 11,12;13 - тяга; 28 - болт М12х60; 29 - гайка М16; 30 - шайба 12.65Г; 31 - шайба А16х1

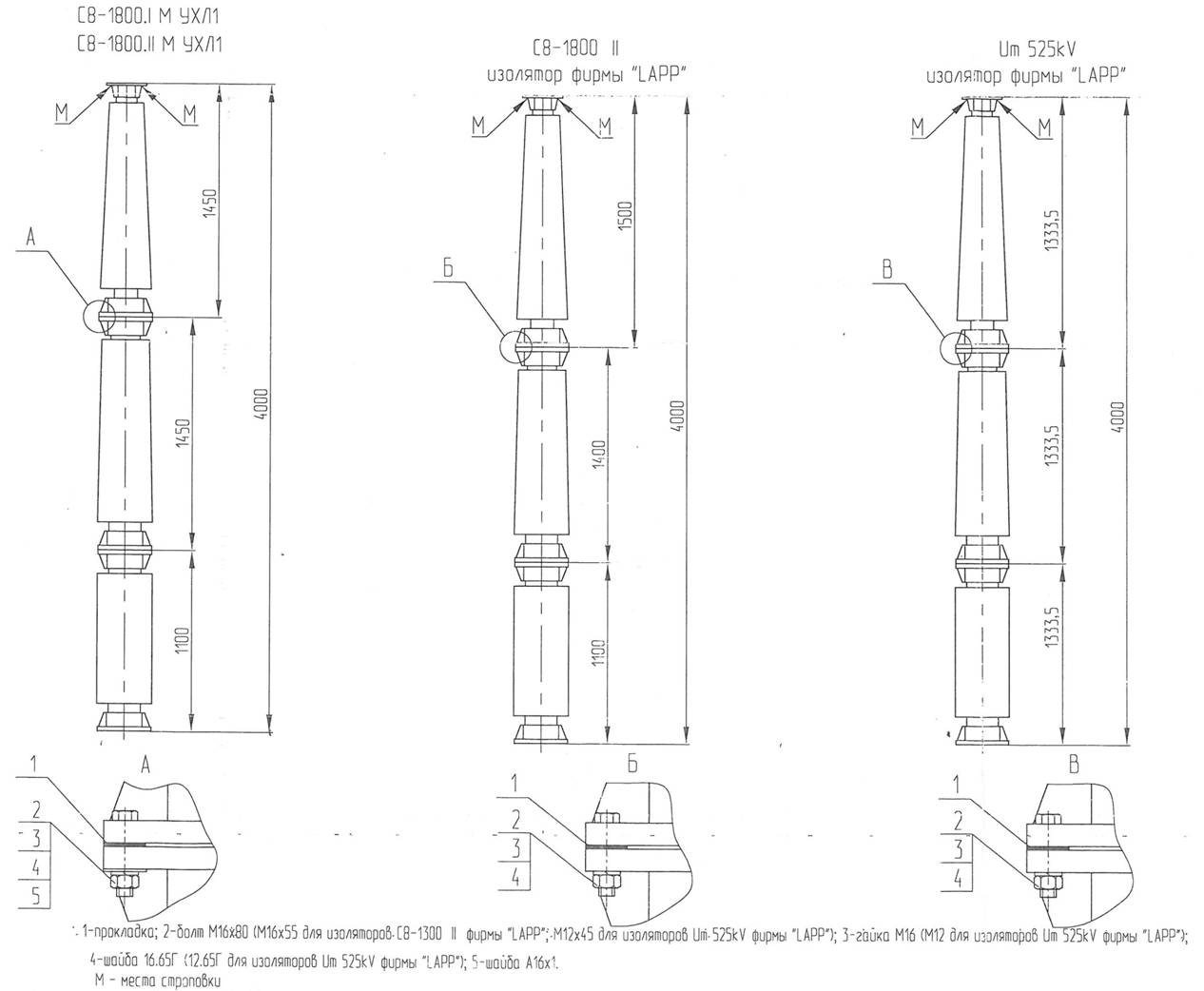

Рисунок А.12. Изоляция разъединителя

Главные ножи включены

Момент касания главных ножей при включении.

Рисунок А.13 Основной контакт

1 - контактный палец; 2 - кулачёк; 3,4 - главный нож.

с - места смазки.

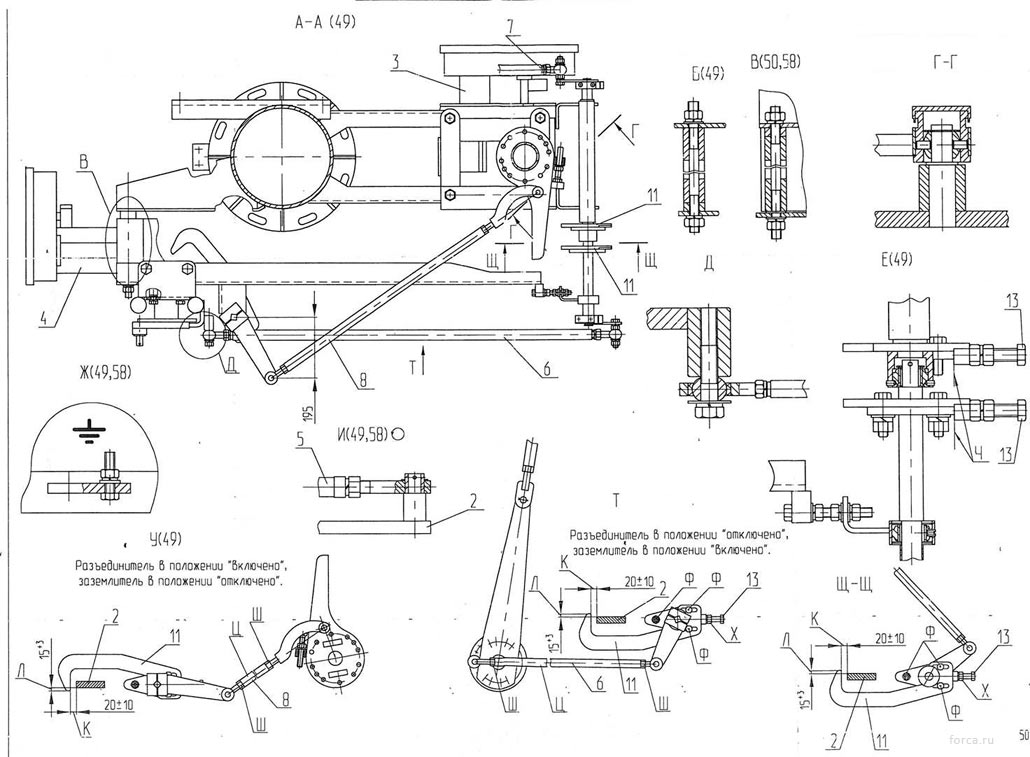

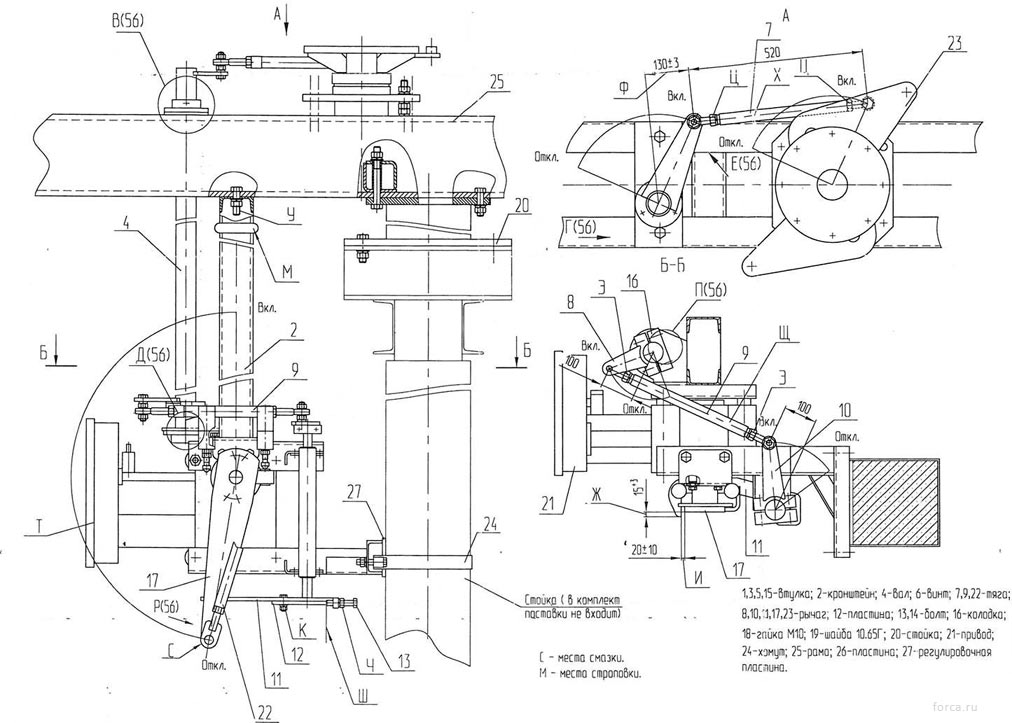

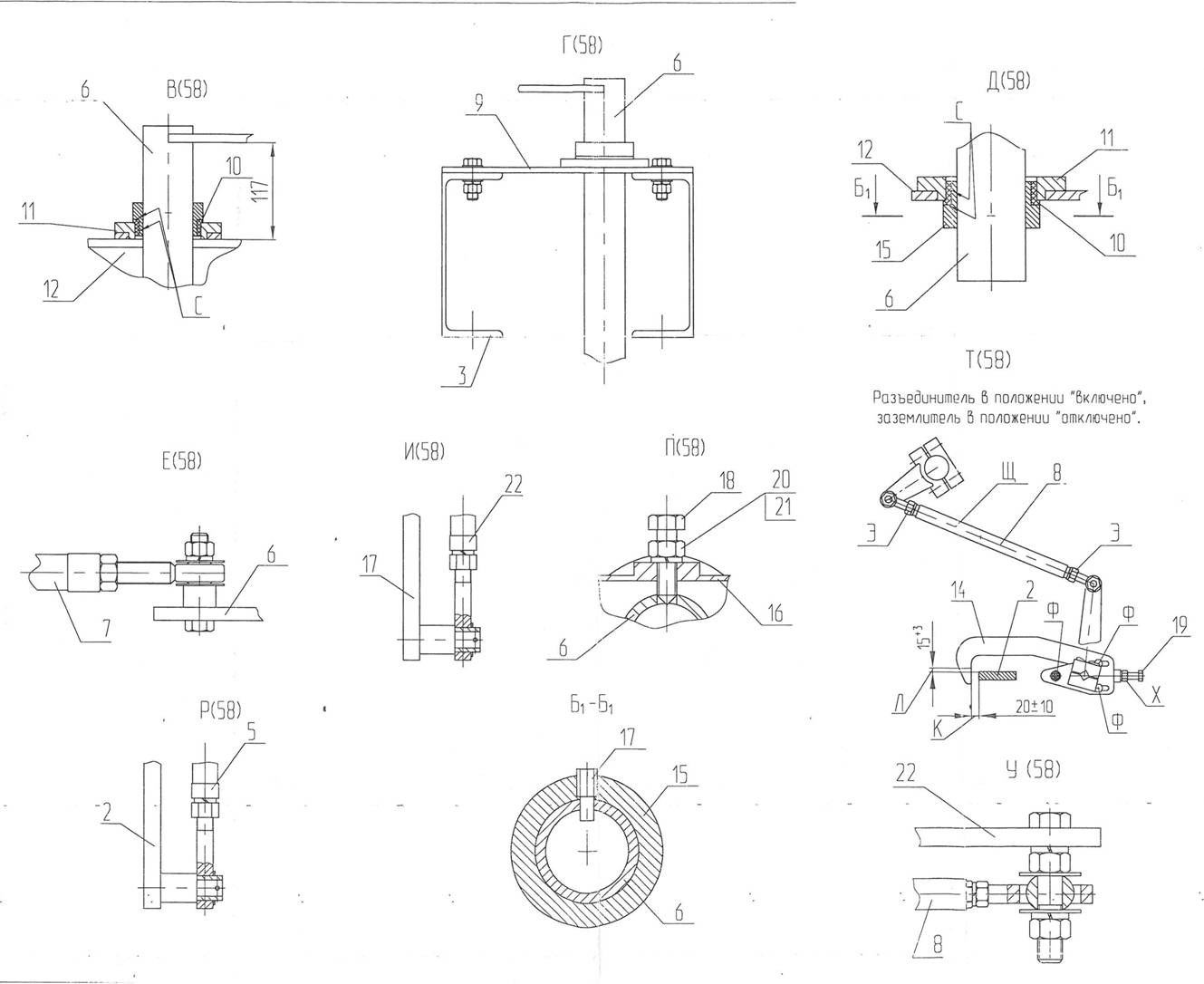

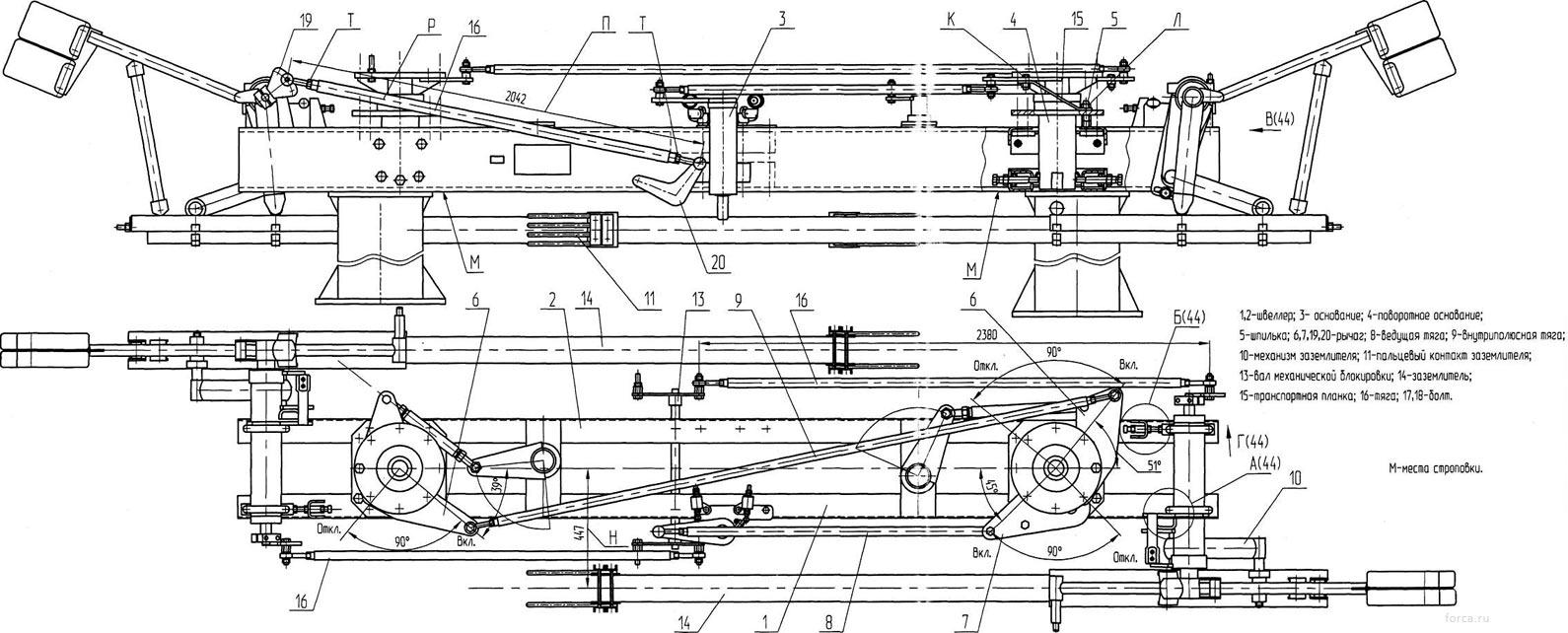

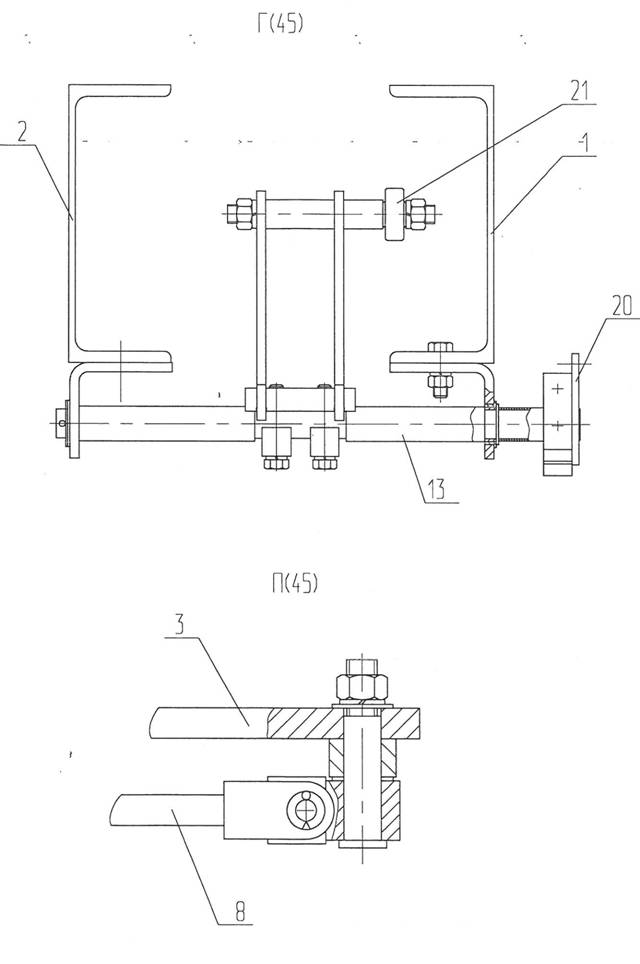

Рисунок А.14. Установка привода для управления заземлителями разъединителя типа РГЖ варианта " или двухножового исполнения и монтаж элементов, механической блокировки.

Установка привода для управления заземлителями разъединителя типа Ж варианта "1б" или двухножового исполнения и монтаж элементов механической блокировки.

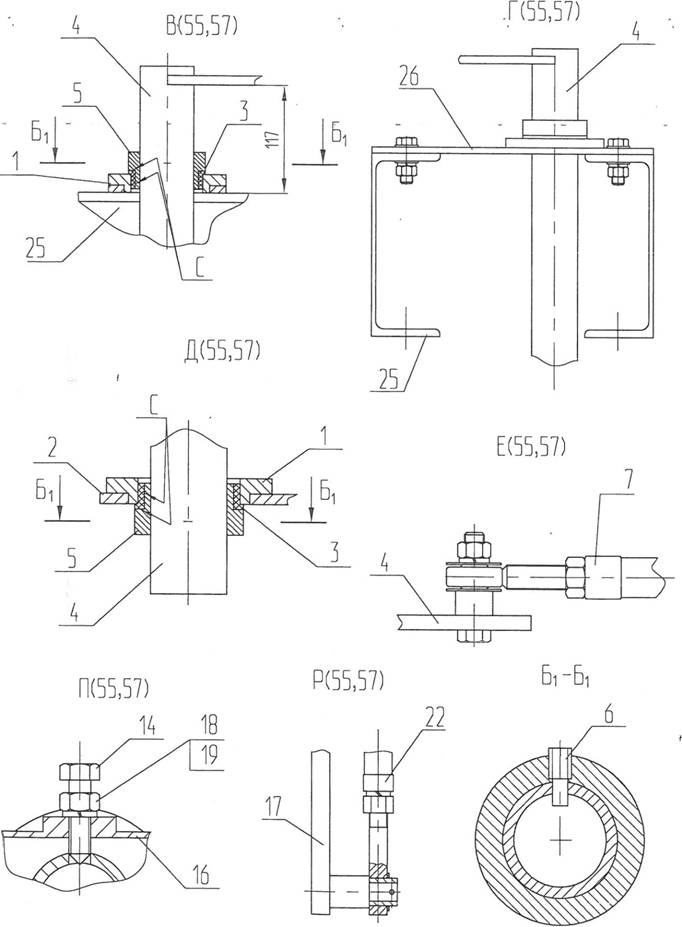

Рисунок А.15 Стойка разъединителей РГ на стороне главного ножа с кулачком

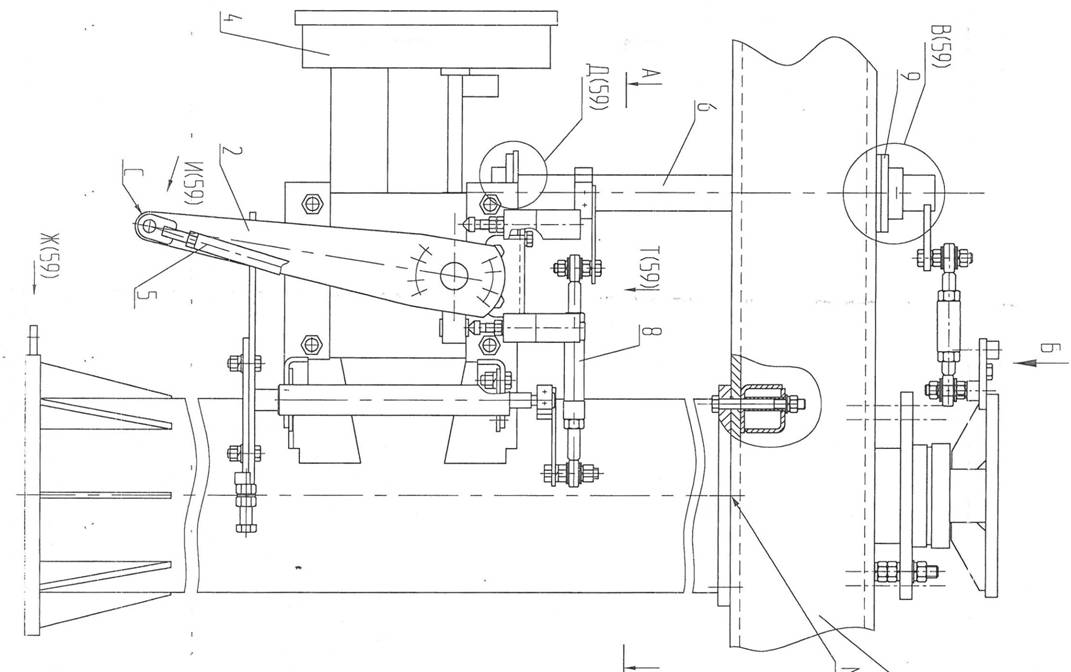

1 - плита; 2,13,К22,23 - рычаг; 3 - рама; к - прибор для управления заземлителями;

5 - тяга; 6 - Вал; 7,8 - тяга; 9 - пластина; 10,11,15 - Втулка; 12 - крочштейн;16 - колобка;

17 - бинт; 18,19 - болт; 20 - гайка М10; 21 - шайба 10.65Г.

- места сказки, М - место строповки

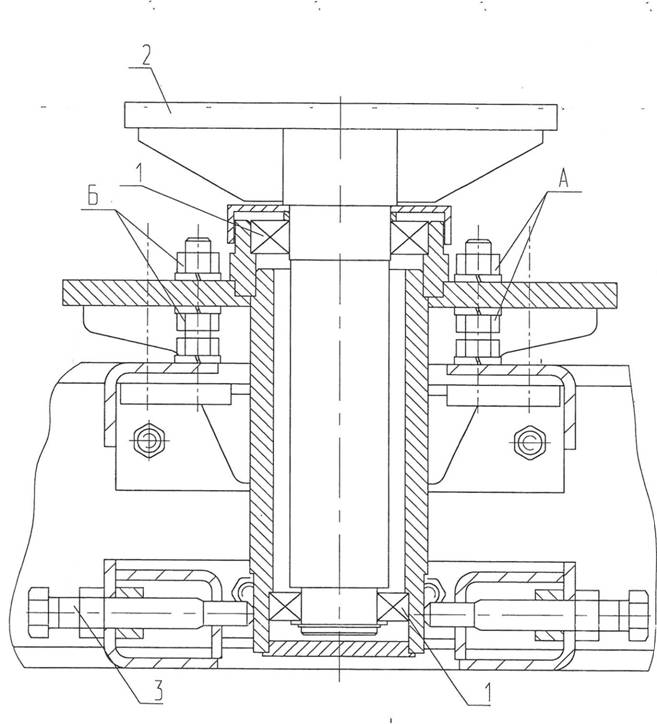

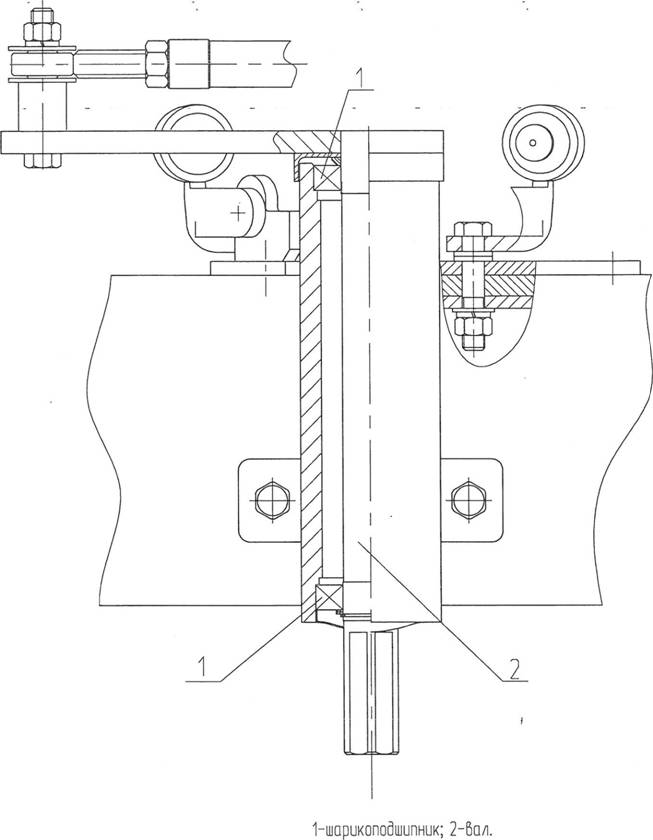

Рисунок А.16 Поворотное основание.

1 - шарикоподшипник; 2 - вал, 3 - болт
