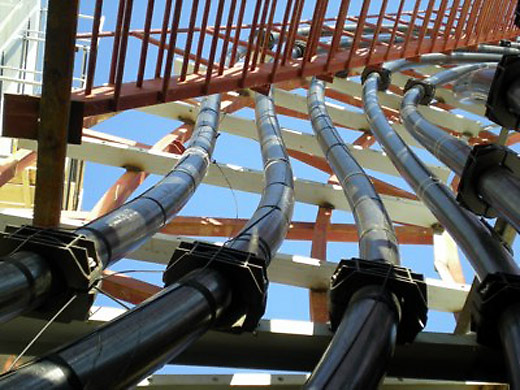

Рис. 5. Кабельная эстакада.
Сравнительно новой системой канализации энергии на предприятиях является прокладка кабелей на эстакадах. Этот вид прокладки находит широкое применение на предприятиях химической и металлургической промышленности, где подземный генплан до предела насыщен всевозможными коммуникациями; на предприятиях с грунтовыми условиями, неблагоприятно действующими на кабели (почвенная коррозия, проникновение газов тяжелого воздуха, блуждающие токи); в районах вечной мерзлоты, в которых пучение грунтов может привести к повреждению кабелей, проложенных в земле.
Прокладка кабелей может быть осуществлена как на специальных кабельных эстакадах (рис. 5), так и на эстакадах, несущих технологические трубопроводы. Размещение кабелей совместно с трубопроводами, несущими пожаро- или взрывоопасные жидкости или газы, нежелательно. Прохождение эстакад по территории промышленного предприятия нормировано и приведено ниже.
| Полоса отчуждения под эстакаду | Ширина эстакады плюс по 1 м в обе стороны от нее |
| Вертикальное расстояние от низа эстакады до | 2,5 м |
| Горизонтальное расстояние от эстакады до здания | 2,0 м |
| Угол пересечения эстакады с инженерными сооружениями (железные дороги, автодороги, ВЛ, линии связи, канатные дороги и трубопроводы) | На менее 30° |
| Вертикальное расстояние при пересечении, от эстакады: | |
| до головки рельса неэлектрифицированной железной дороги | 5,6 м |
| до головки рельса электрифицированной железной дороги | 7,1 м |
| до полотна автодороги | 4,5 м |
| до трубопроводов | 1,0 м |
| до линий связи | 1,5 м |
Для удобства монтажа и эксплуатации кабелей желательно выполнять эстакады проходного типа с мостиками обслуживания. Высота эстакады (от низа перекрытия до пола) должна составлять не менее 1,8 м; ширина прохода для обслуживающего персонала принимается 0,9—1,0 м. Эстакады с мостиками обслуживания должны иметь входы с лестницами; расстояние между входами по условиям пожарной безопасности принимается не более 150 м.
Во избежание опасных механических напряжений и повреждений на эстакадах рекомендуется применять бронированные кабели без наружного джутового покрова, но с противокоррозионной защитой. На эстакадах кабель прокладывается на конструкциях. Расстояние между конструкциями в районах со среднегодовой температурой выше 0°С составляет 0,8—1 м; ниже 0°С — 1,8—2 м.
Кабели на эстакадах в районах южнее 68-й параллели защищаются специальными козырьками от солнечной радиации.
Для защиты от пожара эстакады должны иметь основные несущие конструкции с пределом огнестойкости 0,75 ч. В местах примыкания эстакад к другим производственным помещениям должны предусматриваться перегородки с пределом огнестойкости также 0,75 ч; эстакады, на которых прокладывается более 30 силовых кабелей, делят перегородками на отсеки длиной не более 300 м; огнестойкость перегородок 0,75 ч.
Для тушения пожара на эстакаде следует использовать пожарные автомашины с водой или высокократной механической пеной. Пожарные гидранты должны быть установлены так, чтобы расстояние от любой точки эстакады до ближайшего гидранта не превышало 100 м.
Преимущества прокладки кабелей на эстакадах — это доступность внешнего осмотра кабелей, удобство проведения ремонта, отсутствие причин для механического повреждения кабелей, естественная вентиляция кабелей.
Стоимость кабельной канализации на специальных (кабельных) эстакадах превышает стоимость блочной и канальной канализации на 30—50%. При использовании для прокладки кабелей технологических эстакад стоимость такой системы становится сопоставимой со стоимостью блочной и канальной прокладок.
"
