Прокладка кабелей в каналах (табл. 1, рис. 2) применяется при среднем количестве кабелей в потоке (20—30 шт.). Этот тип прокладки по своим параметрам и экономическим показателям сопоставим с прокладкой кабелей на эстакадах, поэтому он применяется при затруднениях с размещением эстакад на территории предприятия, имеющего сравнительно свободный подземный генплан.

Кабельный канал

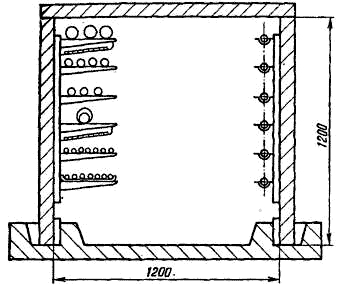

Рис. 4. Кабельный канал.

Таблица 1

Типовые кабельные каналы из сборного железобетона

Исполнение канала Размеры канала, ммОриентировочное количество силовых кабелей при их наружном диаметре, мм
глубинаширина20355065
1

2

3

4

5

6

7

8

9

10 11 12 13

300 300 300 450 600 450 600 459 600 900 900 1200 1200300 450 600 600 600 900 900 1200 1200 960 1200 900 12002

4

4

10 15 20 30 28 42 24 42 40 70

2

4

4

8

12

16

24

20

30 18 30 30 50

2

4

4

4

6

12

16

24

12

24

20

40

4

6

8

12

12

18

9

18

15

30

При больших потоках кабелей возможно сооружение трехсменных каналов. На охраняемых территориях (например, на подстанциях) применяются полуподземные каналы, а на неохраняемых территориях — подземные. Кабели, проложенные в каналах, достаточно хорошо защищены от механических повреждений. На участках, где могут быть пролиты расплавленный металл, жидкости или вещества, разрушающе действующие на оболочки кабелей, сооружение кабельных каналов не допускается. При проектировании и последующем сооружении каналов принимаются меры, предотвращающие попадание в них технологических и ливневых вод (гидроизоляция и др.)- Полы в каналах выполняются с уклоном не менее 0,1% в сторону водосборника. Кабельные каналы обычно не вентилируют и не снабжают средствами пожарной сигнализации и противопожарной защиты. Только при большом количестве кабелей (свыше 50) каналы оборудуются вышеупомянутыми средствами.

Эксплуатация кабельного хозяйства в каналах осложняется тем, что при всяком повреждении кабелей и кабельной арматуры каналы необходимо вскрывать. Если также учесть, что каналы необозримы, то следует констатировать, что в эксплуатационном отношении канальный вид прокладки уступает прокладке кабелей в туннелях, галереях и на эстакадах.

"
