Проекты РП (РТП)
В настоящее время в большинстве сетей нет типового проекта для РП (РТП) и они сооружаются по нетиповым (индивидуальным) проектам.
На рис. 1, 2, 3 показаны схема и компоновка электрооборудования действующих РП (РТП), сооруженных по ранее выпущенным типовым проектам, согласованным в свое время МКС.

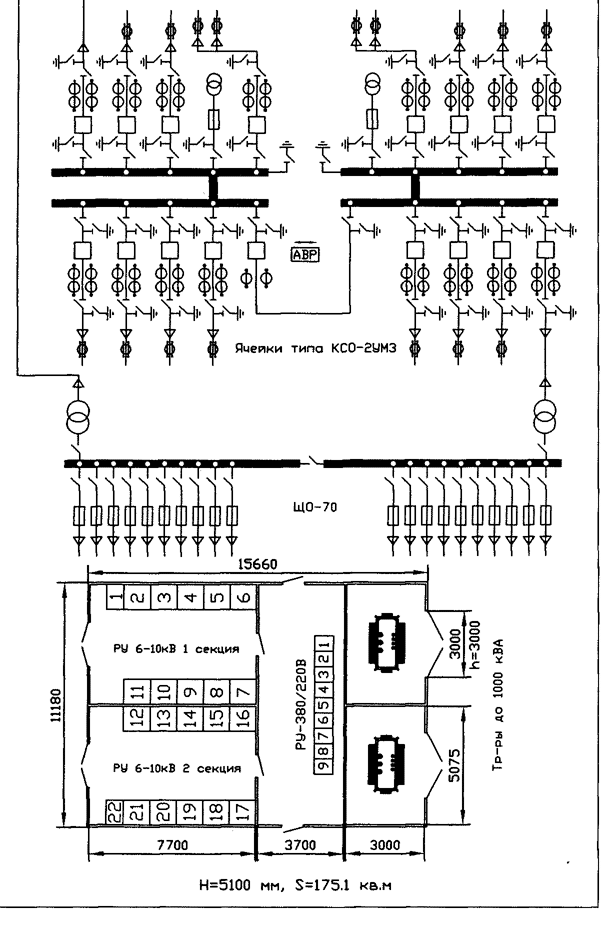

Рис. 1. Проект РТП-407-3-110/70 (1970 г.)
Две секции РУ 10 кВ, по 10 ячеек типа КСО-2УМЗ в каждой, расположены в отдельных помещениях в два ряда. По торцам сборных шин секций установлены трехполюсные разъединители заземления сборных шин.
Питающие вводы предусматривают возможность подключения сдвоенных ПКЛ (сечением 240 мм2), АВР на секционном выключателе.
В РУ 0,4 кВ установлены щиты типа ЩО-70, обе секции расположены в одном общем помещении. Трансформаторы до 1000 кВА устанавливаются в отдельных камерах.
