Проекты РП (РТП) - БРТП

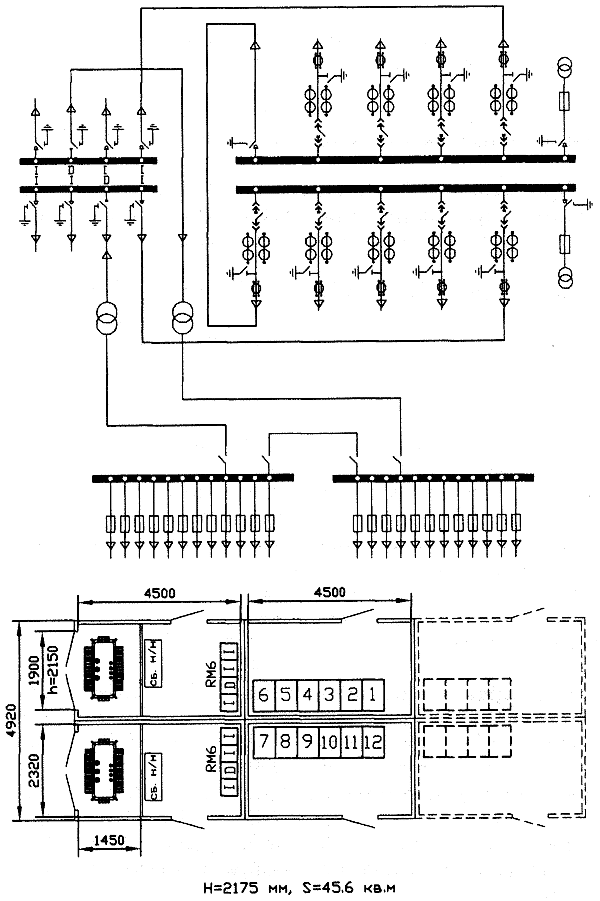

Рис. 4. Проект БРТП (2004 г.)
БРТП - малогабаритный блочный распределительный пункт (БРП), совмещенный с типовой БКТП, выпускается заводом ЭЗОИС. Каждая секция РУ 10 кВ размещается в стандартном блоке БКТП и состоит из 6 малогабаритных ячеек (шириной 650 мм) типа RS-12m (фирмы "Электромонтаж-Экспорт" Польша) или ячеек KCO-298MSI (производство МЭЛ), АВР на секционном выключателе.
Совмещенная БКТП выполняется по типовому проекту "2БКТП-630", но без устройства АВР н/н на КС, в связи с чем в ней могут быть установлены трансформаторы до 1250 кВА включительно.
При необходимости увеличения количества ячеек в РУ 10 кВ добавляются еще два блока и емкость РУ 10 кВ в этом случае может быть доведена до 10 ячеек на секцию (показано на рис. 3 пунктиром, между блоками вдоль секции РУ 10 кВ делается проход).
За счет применения малогабаритного электрооборудования общая площадь такого БРТП равна всего 70 м.2 (площадь РТП по рис. 4 -168 м2).
