Продукция для воздушных линий электропередач
J-Power Systems

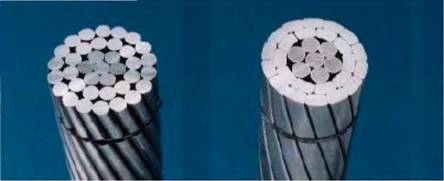

Стандартные провода
| Классификация | Код | Примечание |
| Стандартный Сталеалюминиевый провод Термостойкий | ACSR TACSR | |
| Провод со смазкой | ACSR со смазкой | Высокая коррозионная стойкость |
| Сталеалюминиевый провод со стержнем из проволоки, плакированной алюминием Алюминиевый провод | ACSR/AS AACSR | Улучшенная коррозионная стойкость Меньшее электрическое сопротивление Высокая прочность на разрыв |
Электротехнический AL и Алюминиевые проволоки
| Классификация | Код | Мин. Проводимость | Мин. Прочность на разрыв | Макс рабочая температура (продолжительно) |
| Электротехнический алюминий | |HAL (твердотянутый) AAL (отожжёный) | 61 % IACS 62 | 159-176MPa менее 58 | 90° |
| Термостойкий Al сплав | TAL ZTAL XTAL | 60 60 58 | 159-169 159-176 159-165 | 150 210 230 |
| высокопрочный Al сплав | 6201 IAL SI-33 | 52.5 52 54 | 315-325 309 320 | 90 90 90 |
| Высокопрочный И термостойкий Al сплав | KTAL | 55 | 225-248 | 150 |
Провода повышенной пропускной способности с ограниченным провесом
Провод с зазором Провод INVAR (L: ZTACIR R: XTACIR/AS)
| Классификация | Код | Степень повышения* |
| Провод с зазором | GTACSR | 1.6 раза |
| GZTACSR | 2 раза | |
| Провод со стержнем | ZTACIR | 2 раза |
| Invar | ZTACIR /AS | |
| XTACIR /AS |
Уникальный/передовой АС провод
720SQMM (1440kcmil) KTAL 40/4.8mm Est 373.2mm
KTACSR/EST
| Классификация | Код | Примечание |
| Высокая прочность на разрыв | AACSR/EST | Применяется на длинных переходах |
| высокопрочный | KTACSR | |
| И термостойкий | KTACSR/EST | |
| Матовая поверхность | D-ACSR | Меньшее отражение поверхности |
| Низкая потеря энергии | LL-ACSR | Профилированные компактные проволоки |
| Анти- коррозионный (для промышленных районов и | CF-ACSR | Провода, покрытые фтористой смолой |
| Районов с плохой экологией) АС провода для быстрого Монтажа, подготовленные на заводе | PF-ACSR | Точная длина для каждого пролета |
Сведения о поставках проводов для длинных переходов
| No. | Год поставки | Тип | Номинальное сечение | Place | Напряжение линии (kV) | River / Sea crossing | Span (m) |
| 1 | 1990 | KTACSR/EST | 415 | Harbin/Chjina | Songhua river | - | |
| 2 | 1990 | SI33 AACSR/EST | 407 | Fujian/China | 220 | sea crossing | 431-1125-882-400 |
| 3 | 1991 | SI33 AACSR/EST | 407 | Nanjin/China | 220 | Yangtze river | 520-2070-520 |
| 4 | 1995 | KTACSR/EST | 720 | Guangdong /China | 220 | Sea | 493-1272-750 |
| 5 | 1995 | KTACSR/EST | 530 | Shantou /China | 220 | River | - |
| 6 | 1997 | SI33 AACSR/EST | 410 | Shanghai /China | 220 | Yangtze river | 615-1210-1210-720 |
| 7 | 2001 | SI33 AACSR/EST | 500 | Fujian/China | 220 | Sea | 795-1279-1237-1278-46 |
| 8 | 2001 | SI33 AACSR/EST | 450 | Wuhu/China | 500 DC | Yangtze river | 570-1910-570 |
| 9 | 2002 | KTACSR/EST | 610 | Guangdong/China | 500 | River | - |
| 10 | 2002 | SI33 AACSR/EST | 500 | Jiangyin/China | 500 | Yangtze river | 700-2303-700 |
| 11 | 2003 | KTACSR/EST | 490 | Nigeria | 330 | Niger river | 350-1820-350 |
| 12 | 2003 | KTACSR/EST | 720 | Guangdong/China | 500 | River | - |
| 13 | 2005 | KTACSR/EST | 720 | Guangdong/China | 500 | Rver | - |
| 14 | 2005 (Scheduled) | AACSR/EST | 1001 kcmil | Tacoma/USA | 230 | Tacoma narrow | 396-1920-427 |
| 15 | 2005 (Scheduled) | SI33 AACSR/EST | 500 | Ma An Shan/China | 500 | Yangtze river | 590-1960-630 |
Уникальные/ Передовые провода
SN-ACSR
LP-ACSR
NS-ACSR
LN-ACSR
| Классификация | Код | Примечание |
| Для снижения шума ветра | NS-ACSR | Провод AC со «спиральной выступом» |
| Для снижения шума ветра И короны | LN-ACSR | |
| Для снижения давления ветра | LP-ACSR | Спирально-овальный провод |
| Против налипания снега | SN-ACSR | ACSR со спиральными ребрами |
OPGW (Оптический кабель встроенный в грозотрос)
 |  |  | |
| SUS TUBE TYPE | SUS/AL TUBE TYPE | AL-SPACER TYPE | WRAP ON TYPE |
| оптическая часть | Примечание |
| SUS tube type | Центральная трубка из нержавеющей стали |
| SUS/AL tube type | Центральная трубка из нержавеющей стали, покрытая алюминием |
| AL-spacer type | Алюминиевая трубка с прокладками |
| Навивочный Оптический кабель | Используется навивочная машина |

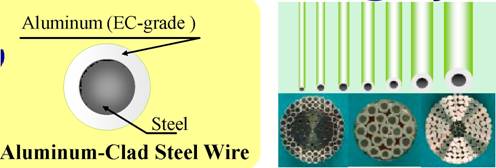

Стальная проволока плакированная алюминием (АS WIRE)
AS (АС) Проволока
| Тип | минимальная проводимость | минимальная прочность на разрыв | Стандарты |
| 20AS | 20.3% IACS | 1070-1340 МРа | IEC 61232-1993 |
| 27AS | 27 | 1080 | EN 61232-1995 |
| 30AS | 30 | 880 | ASTM В415-1998,502-2002 |
| AS 1222PART2-1992 | |||
| 40AS | 40 | 680 | JCS389A-1997 |
| 14 AS | 14 | 1570 | JCS389A-1997 |
| 23AS | 23 | 1230-1320 |
AS (АС) скрученный провод
| Классификация | Примечание |
| Грозотрос Анкерный трос Стержни для различных типов АС проводов | 3,7,19,37 или 61 круглых проволок |
Арматура и принадлежности
 |  |  |  |
| Натяжной зажим компрессионного типа для быстрого монтажа | Заранее подготовленные шлейфы | Устройство для задержания снега, предотвращающий падения снега или льда с проводов | Прибор для снижения шума ветра для изоляторов |
Новое / уникальное
| Пометки | |
| Спиральный стержень для снижения шума ветра Спиральный стержень для обнаружения коррозии в Устройство для задержания снега Прибор для снижения шума ветра для изоляторов Спиральный стержень для контроля пляски проводов Короткий натяжной зажим для быстрого монтажа Заранее подготовленные шлейфы | Снижает шум проводов С флуоресцентной лампой Сетка точного размера вокруг провода |

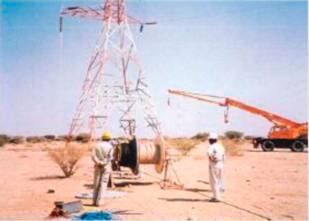

Техническая помощь на объектах монтажа
Научно-исследовательская работа (Аэродинамические исследования)

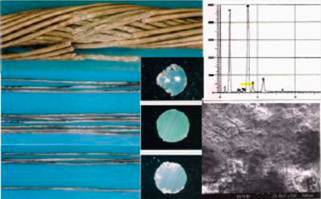

Наблюдение и исследование (Обследование и оценка коррозии в проводах)
