KTACSR/EST (Высокопрочный термостойкий провод) для длинных переходов J-Power Systems Corporation

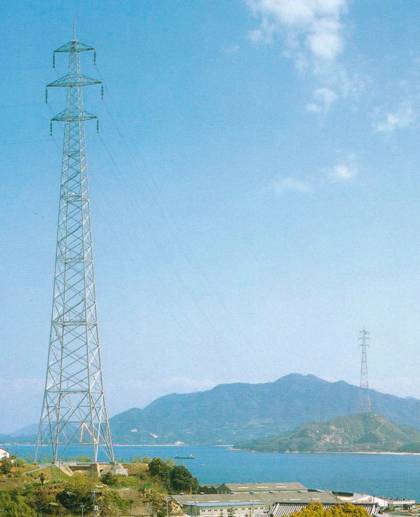

1. Конструкция высокопрочного термостойкого проводаДля длинных пролетов (морские переходы, речные переходы), Для минимизации стрел провеса и для снижения высоты опор Провод монтируется с большим натяжением.

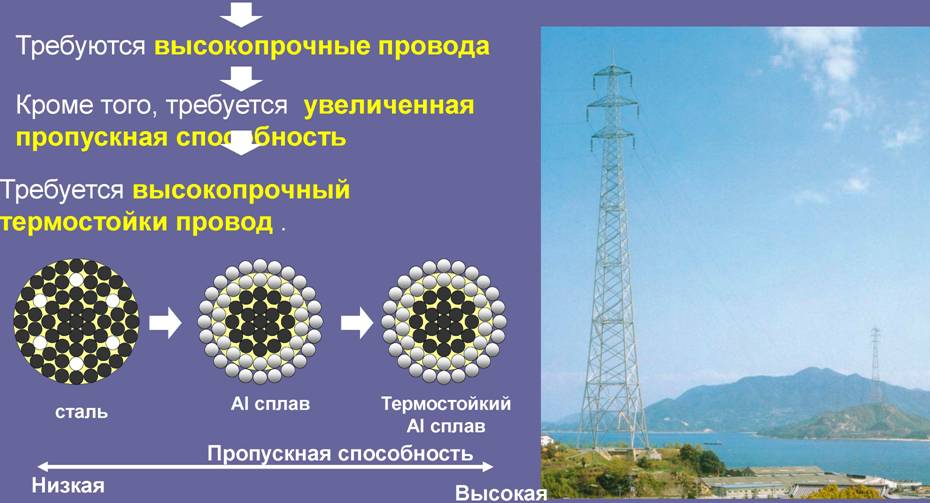

1. Конструкция высокопрочного термостойкого провода
Большая пропускная способность (рабочая температура до 150°С )

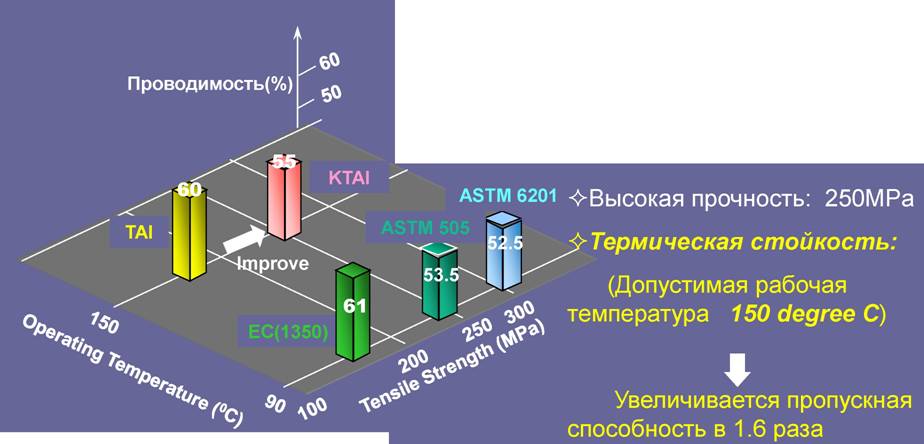

2. KTAlСвойства алюминиевого сплава KTAl
KTAl: Термостойкий высокопрочный Al сплав
| Наименование | Прочность на разрыв (MPa) | Удлинение (%) | Проводимость | Допустимая температура. (deg C) |
| ASTM 6201 | 315 | 3.5 | 52.5 | 90 (194 deg F) |
| ASTM 5005 | 241 | 1.7 | 53.5 | 90 (194 deg F) |
| KTAl | 250 | 2.4 | 56 | 150 (302 deg F) |
Al: Термостойкий алюминиевый сплав
Ф Al - Zr -Yt alloy Ф Разработан в 1973
(ф3.5тт)

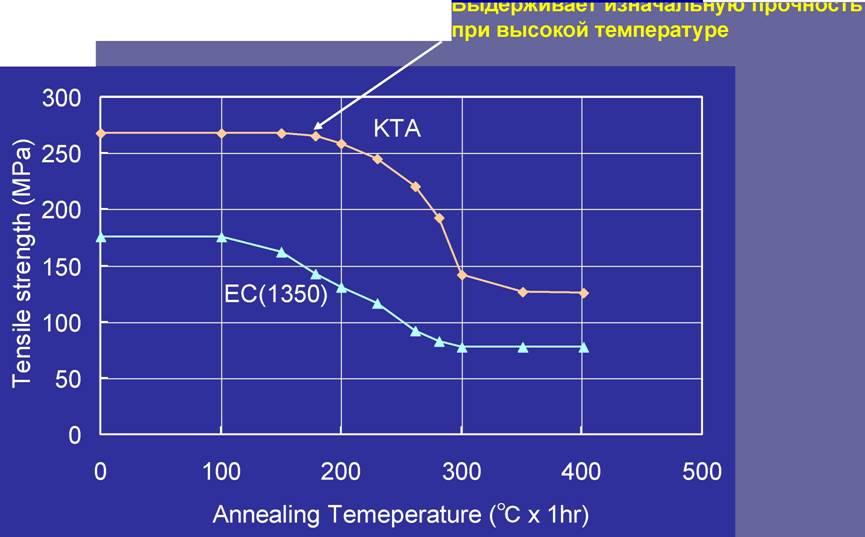

Термическая стойкость (Характеристики отжига после краткосрочного воздействия)
2. KTAl (3/3)

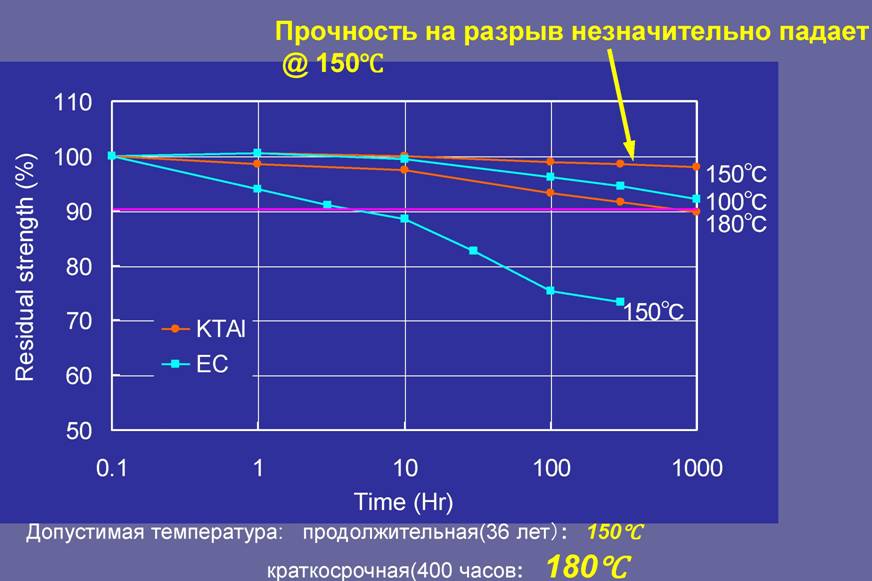

Термическая стойкость (характеристики отжига после длительного воздействия)
Высокопрочная оцинкованная сталь (Est/UGS)
| Свойства стального сердечника (диа.3.8тт за исключением UGS) | Коэф. Линейного расширения (/deg.C) | Мин. Прочность на разрыв (MPa) | Напряжение при 1% растяжении (MPa) | Модуль эластичности (GPa) | |
| Обычная сталь | ACSR | 11.5 x 10-6 | 1380 | 1170 | 205.9 |
| (IEC 60888) | |||||
| Высокопрочная | 11.5 x 10-6 | 1520 | 1340 | 205.9 | |
| сталь (IEC 60888) | |||||
| Est | KTACSR/ EST | 11.5 x 10-6 | 1770 | 1520 | 205.9 |
| UGS | KTACSR/ | 11.5 x 10-6 | 1960 | 1675 | 205.9 |
| (меньше чем | UGS | ||||
| 2.8mm) | |||||
Est/UGS просто прочнее, чем со стандартным стальным сердечником
3. Высокопрочная сталь (Est/UGS) (2/3)

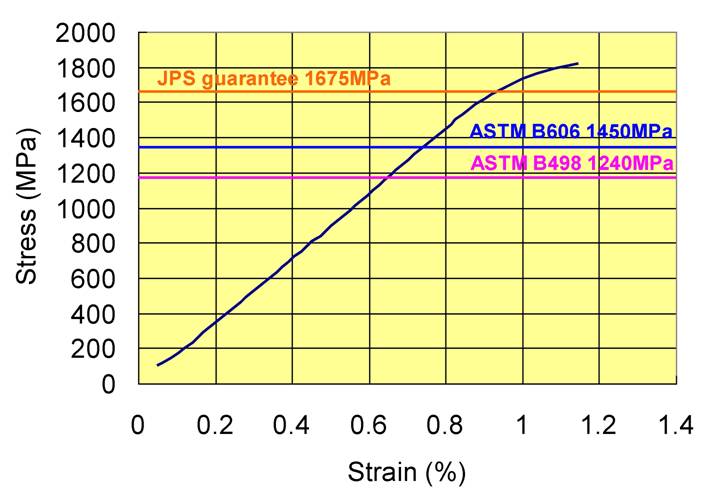

Напряжение при 1% растяжении (диа. 3.8mm)
3. Высокопрочная сталь (Est/UGS) (3/3)

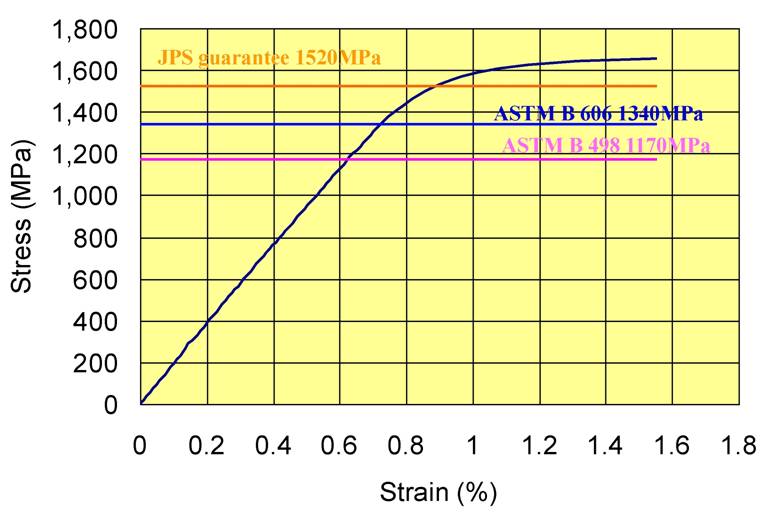

Напряжение при 1% растяжении (диа. 2.1mm)

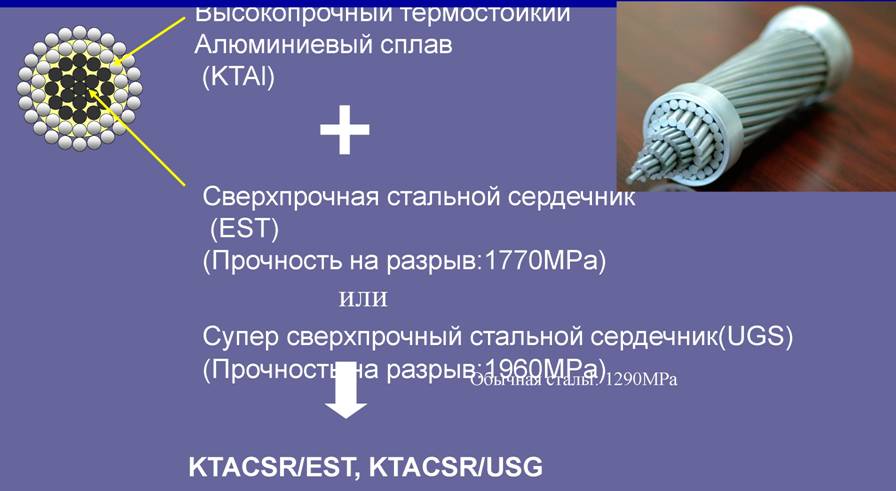

KTACSR/EST пример конструкции
Действительный пример : достичь 3,000 A в каждой фазе на линии 500kV
AACSR/EST 450SQ Расщепление фазы на 4 провода (4)
KTACSR/EST 720SQ Расщепление фазы на 2 провода (2)
4. KTACSR/EST (2/4)

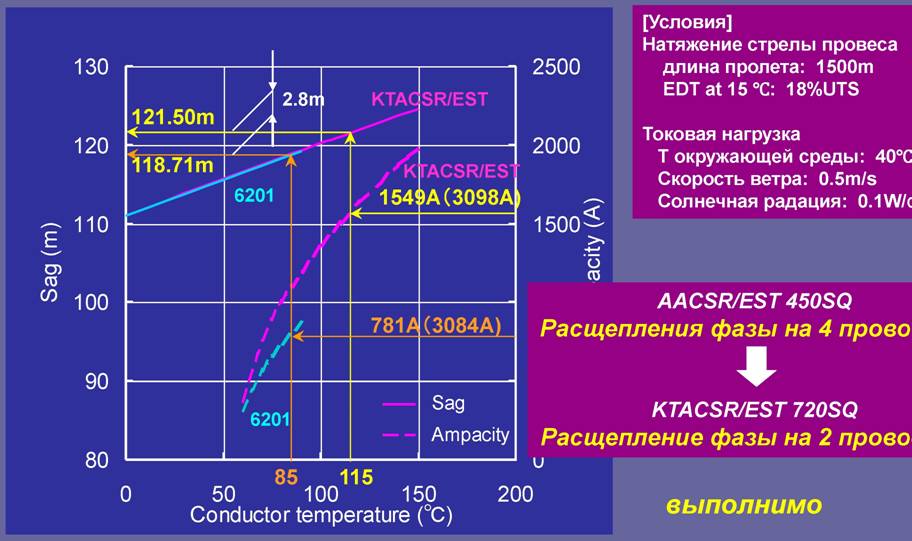

Сравнение провеса-натяжения и токовой нагрузки
(для 1550m пролета)
4. KTACSR/EST (3/4)
Преимущества
Снижает количество проводов в фазе
вместо 4 (4) 2 провода (2)
Снижает напряжение в фазе
25% Reduction (283.0kN -211.2kN)
Сокращает расходы
Стоимость провода
стоимость гирлянд изоляторов
расходы на строительство
4. KTACSR/EST (4/4)
Обобщение преимуществ и применимость
Преимущества
Увеличение пропускной способности в 1.6 раз от
провода из сплава 6201 такого же размера
Снижение количества провода в фазе
Уменьшение размера провода
Сокращение
первоначальных инвестиций
Применение
При выборе провода учитывается требования к пропускной способности и первоначальные инвестиции
Эксплуатационные расходы (потери передачи)
5. Сведения о поставках провода KTACSR/EST
Сводная информация о поставках провода для длинных переходов
•Кол-во проектов: 16 (7 в Японии, 9 за рубежом)
•Напряжение линий: от 132 kV до 500kV
2 2
•Размеры провода: от 415мм до 1360м •макс. Длина пролета: 2,145m •Max. Длина провода: 4,000m
