ЗАЩИТА ОТ ПРЯМЫХ УДАРОВ МОЛНИИ

Защита от прямых ударов молнии РУ, линий электропередачи, а также некоторых зданий осуществляется стержневыми или тросовыми молниеотводами.

Здания обычного типа не требуют защиты молниеотводами, если они имеют металлическую, хорошо заземленную крышу.

Приведенные на графиках рис. 40-13-40-19 зоны защиты молниеотводов обеспечивают вероятность поражения объекта не более 1%.

Рис. 40-13.

Рис. 40-14.

Очертание зоны защиты двойного стержневого молниеотвода (двух молниеотводов равной высоты). Внешние области зоны защиты I определяются, как для одиночного молниеотвода. Наименьшая ширина зоны защиты в области между молниеотводами II определяется по рис. 40-15.

Очертание зоны защиты одиночного стержневого молниеотвода. Образующая зоны защиты выражается уравнением

где р=1, если , и , если h>30 м.

Рис. 40-15.

Рис. 40-16.

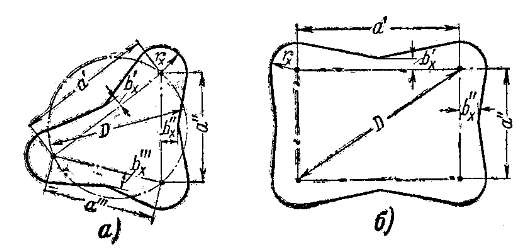

Сечения на высоте зон защиты трех (а) и четырех (б) стержневых молниеотводов. Размеры определяются по рис. 40-15; радиус защиты - как для одиночного молниеотвода. Необходимым условием защищенности всей площади на высоте является , где р = 1, если , и если h>30 м. Для четырех молниеотводов под D понимается наибольшая диагональ четырехугольника. Для трех молниеотводов D - диаметр окружности, проходящей через следы молниеотводов.

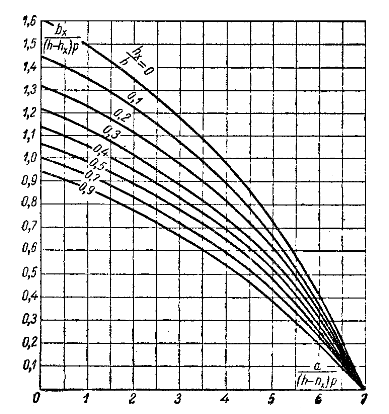

Значение наименьшей ширины зоны защиты двойного стержневого молниеотвода.

Рис. 40-17.

Рис. 40-18.

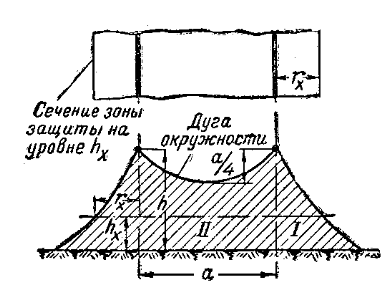

Очертание зоны защиты двух параллельных тросовых молниеотводов. Внешние области зоны защиты I определяются, как для одиночного тросового молниеотвода. Для защиты объекта, находящегося между двумя тросами - зона II (например, среднего провода линии электропередачи) необходимо соблюсти условие

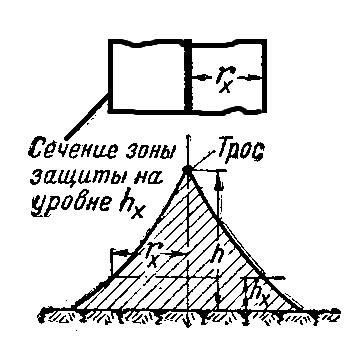

Очертание зоны защиты одиночного тросового молниеотвода. Образующая зоны защиты для высоты подвеса троса выражается уравнением

Молниеотвод должен находиться от объекта на расстоянии

где h - высота объекта, м; - импульсное сопротивление заземления молниеотвода, Ом (см. раздел).

При 110 кВ и выше разрешается установка молниеотводов непосредственно на металлических конструкциях открытых РУ. При 35 кВ, как правило, рекомендуется устанавливать отдельно стоящие молниеотводы. В этом случае расстояние в земле от заземлителя молниеотвода до заземляющего контура подстанции

Рис. 40-19.

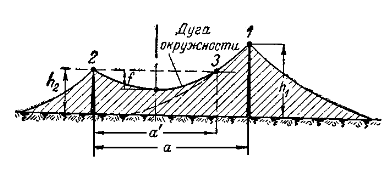

Построение зоны защиты двух молниеотводов разной высоты. Вокруг молниеотвода 1 большей высоты строится зона защиты, как для одиночного молниеотвода. Через вершину молниеотвода 2 меньшей высоты проводится горизонтальная линия до пересечения с зоной защиты одиночного молниеотвода 1 (точка 3). Принимая точку 3 за вершину фиктивного молниеотвода 3, строят зону защиты для двух молниеотводов: 2 и 3. При в случае тросовых молниеотводов и в случае стержневых молниеотводов.
