ПЕРЕНАПРЯЖЕНИЯ В ЛИНИЯХ С ПРОДОЛЬНОЙ КОМПЕНСАЦИЕЙ

Наличие продольной компенсации очень мало сказывается на установившемся напряжении и ударных коэффициентах при холостых режимах линии.

При отключении короткого замыкания за установкой продольной компенсации (в точках I или II схемы рис. 40-11) возможно возникновение субгармонического резонанса на частоте, в 3 раза меньшей частоты сети, если

где - реактивное сопротивление реактора при номинальном напряжении; - реактивное сопротивление батареи продольной компенсации; m= 1,14...1,5 - коэффициент, зависящий от индуктивности источника и длины участка линии.

Перенапряжения при субгармоническом резонансе ограничиваются искровым промежутком, защищающим конденсаторы продольной компенсации.

Если реакторы поперечной компенсации отсутствуют, то субгармонических колебаний не возникает, но перенапряжения после отключения короткого замыкания могут достигать значительной величины в переходном режиме:

где - напряжение установившегося режима после отключения короткого замыкания; - ударный коэффициент; - напряжение на батарее продольной компенсации до отключения короткого замыкания (в пределе может быть равно пробивному напряжению защитного разрядника).

Перенапряжения ограничиваются путем применения выключателей с шунтирующими сопротивлениями.

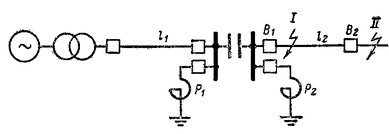

Рис. -10-11. Схема, в которой возможно возникновение субгармонических колебаний после отключения короткого замыкания в точках I или II.
